Ensaio de prova de carga dinâmica pda

Abordagens Iniciais sobre o Ensaio de Prova de Carga Dinâmica PDA

O ensaio de prova de carga dinâmica PDA (Pile Driving Analyzer) é uma técnica de alta tecnologia utilizada para avaliar a capacidade de carga de estacas e o comportamento do sistema solo-estaca em projetos de engenharia civil.

Esse método é essencial para assegurar a segurança, a estabilidade e a eficiência de estruturas submetidas a grandes carregamentos, tais como edifícios de múltiplos pavimentos, pontes, viadutos e torres de parques eólicos.

Definição e Importância do Ensaio

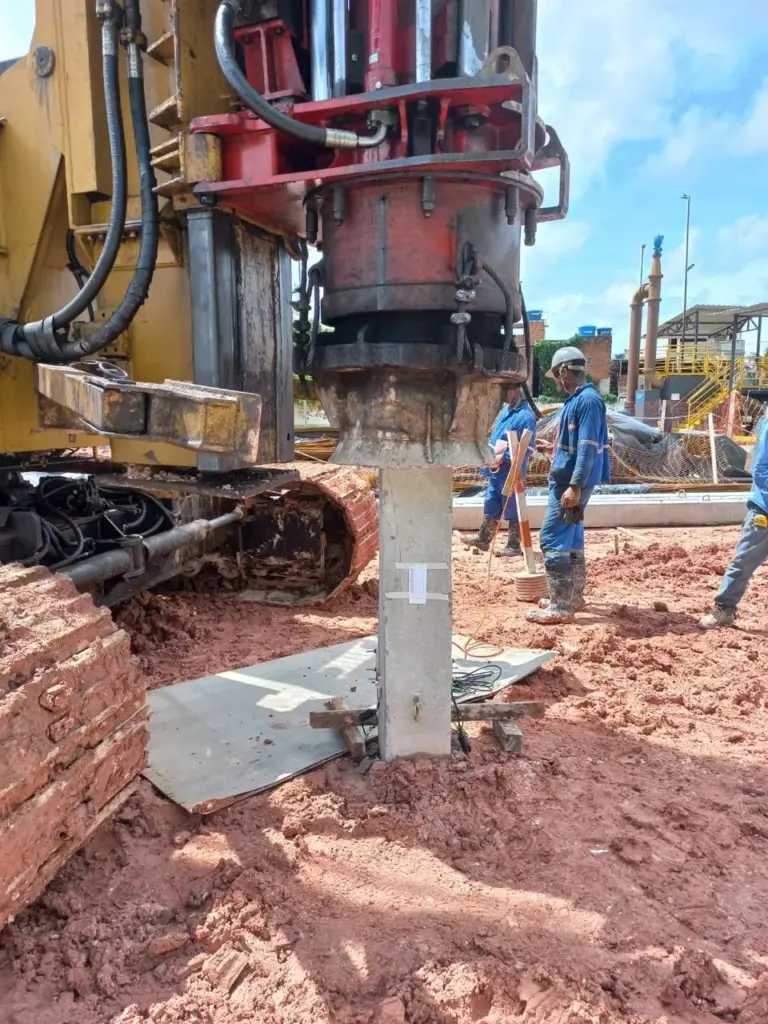

O ensaio PDA baseia-se no monitoramento da propagação de ondas mecânicas unidimensionais que viajam pelo fuste da estaca. O procedimento envolve a aplicação de um impacto dinâmico axial no topo do elemento estrutural, geralmente desferido pelo próprio martelo do bate-estacas ou por um sistema de pilão de queda livre calibrado.

A importância desse ensaio de campo reside na sua capacidade de fornecer dados precisos sobre a integridade estrutural do elemento e a resistência mecânica mobilizada (atrito lateral e resistência de ponta) do subsolo. Isso permite validar de forma direta as hipóteses teóricas adotadas no projeto geotécnico.

Aplicações em Projetos de Engenharia

Os ensaios de prova de carga dinâmica PDA são amplamente incorporados no controle tecnológico de fundações profundas em diferentes setores:

• Construção de edifícios e estruturas comerciais: Validação de estacas pré-moldadas, metálicas ou moldadas in loco em terrenos urbanos e complexos;

• Projetos de infraestrutura: Fiscalização de fundações para pontes, viadutos e obras portuárias sujeitas a esforços dinâmicos intensos;

• Desenvolvimento de parques eólicos: Verificação da capacidade de suporte de estacas que enfrentam elevados momentos de tombamento gerados pelas forças dos ventos.

Essas aplicações garantem que os elementos de fundação atendam rigorosamente aos critérios de desempenho e segurança exigidos pelas diretrizes estruturais da obra.

Comparação com Outros Métodos de Ensaio

O ensaio PDA apresenta diferenciais marcantes e vantagens operacionais expressivas quando confrontado com métodos tradicionais de investigação, como as provas de carga estática:

• Logística otimizada: Dispensa a montagem de sistemas de reação complexos, pesados e volumosos (como vigas de aço, tirantes ou cargueiros);

• Rapidez e produtividade: Enquanto um teste estático pode demandar dias para ser preparado e executado em uma única estaca, o ensaio dinâmico permite avaliar múltiplas estacas em um único dia;

• Análise em tempo real: Fornece indicações imediatas sobre os níveis de tensão aplicados e a integridade física do fuste durante os golpes.

Essas características tornam a prova de carga dinâmica uma escolha altamente vantajosa para otimizar o cronograma físico-financeiro do canteiro de obras.

Pontos Positivos do Ensaio de Prova de Carga Dinâmica PDA

A inserção do ensaio PDA no plano de gestão da qualidade de uma obra gera benefícios diretos para a construtora e para a segurança patrimonial do empreendimento.

Precisão na Avaliação da Capacidade de Carga

O ensaio quantifica com exatidão a resistência estática mobilizada pela estaca. Os dados obtidos em campo servem como base para modelagens matemáticas que detalham o comportamento do atrito ao longo das camadas de solo, oferecendo um diagnóstico confiável sobre a estabilidade das fundações.

Redução de Custos e Tempo em Projetos

O uso do ensaio PDA pode resultar em significativa economia financeira e de prazo. A agilidade na execução evita paradas prolongadas de maquinário e atrasos nas frentes de trabalho. Além disso, a precisão das informações permite eliminar superdimensionamentos, possibilitando a otimização do comprimento das estacas e gerando economia real de materiais (aço e concreto).

Aumento da Segurança nas Construções

Com a avaliação direta da capacidade de carga e das tensões internas sofridas pelo elemento estrutural, a segurança das edificações é amplamente aumentada. O ensaio detecta anomalias ocultas — como trincas causadas pela cravação ou falhas de adensamento do concreto —, permitindo ações corretivas antes do início da construção da superestrutura.

Como Realizar um Ensaio de Prova de Carga Dinâmica PDA

A execução do ensaio PDA segue ritos técnicos rigorosos normatizados pela ABNT NBR 6122 e pela diretriz internacional ASTM D4945 para garantir a pureza dos sinais coletados.

Equipamentos Necessários para o Ensaio

O monitoramento eletrônico de alta sensibilidade requer instrumentos específicos instalados temporariamente próximos ao topo da estaca:

• Sensores de deformação específica (strain transducers): Medem as deformações elásticas na seção transversal para o cálculo da força gerada pelo impacto;

• Sensores de aceleração (acelerômetros): Registram a aceleração sofrida pelo elemento para determinar a velocidade da onda mecânica;

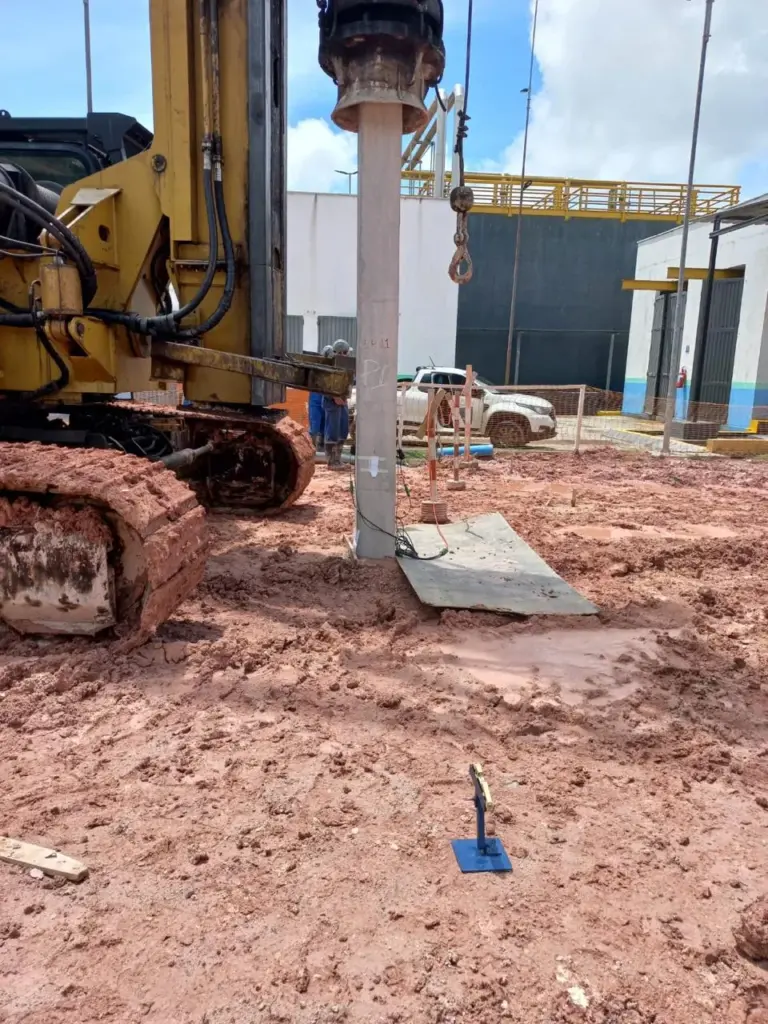

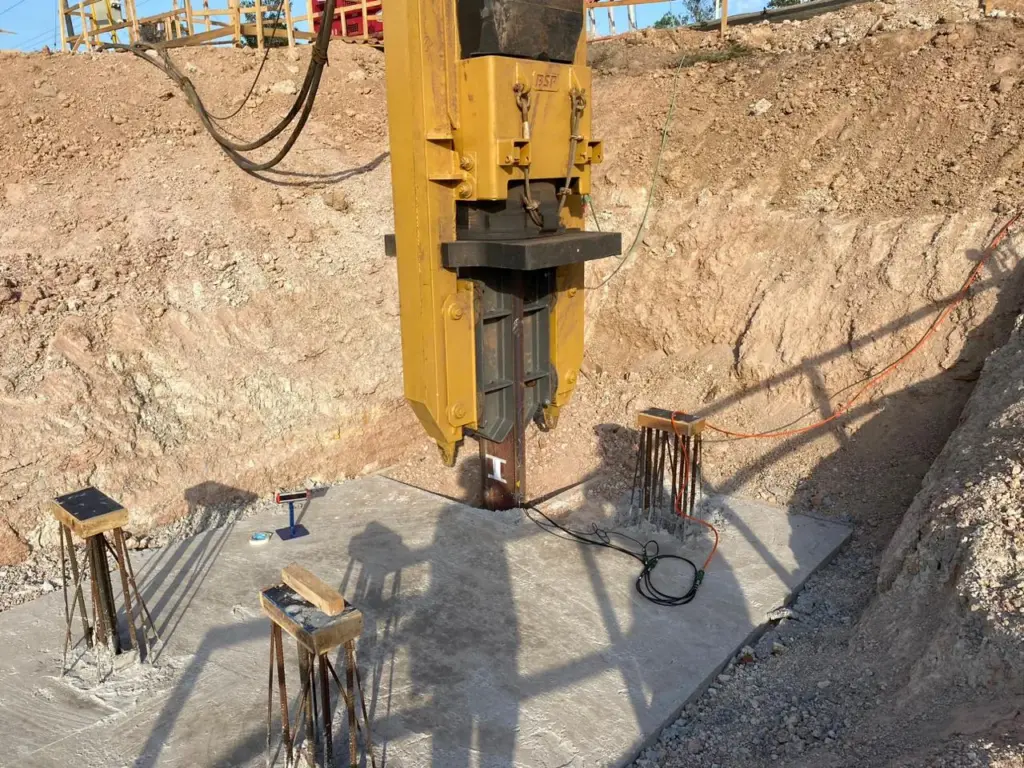

• Equipamento de impacto: Martelo mecânico ou pilão de queda livre dimensionado para fornecer energia suficiente para mobilizar a resistência do solo;

• Unidade central PDA e software: Sistema computacional portátil que digitaliza, processa e armazena os sinais de campo em tempo real.

Passo a Passo do Procedimento

A rotina operacional padrão estruturada consiste nas seguintes etapas:

• Preparação: Limpeza, corte do concreto danificado (se houver) e regularização do topo da estaca. Realiza-se o lixamento e a furação das faces laterais superiores para a fixação dos sensores;

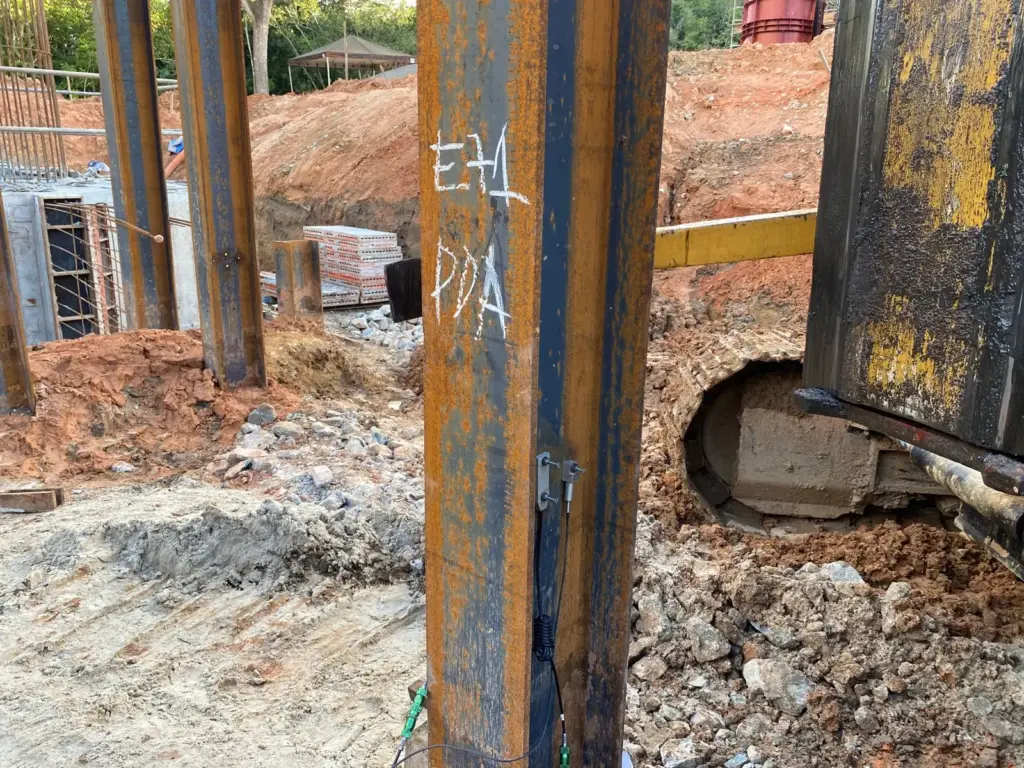

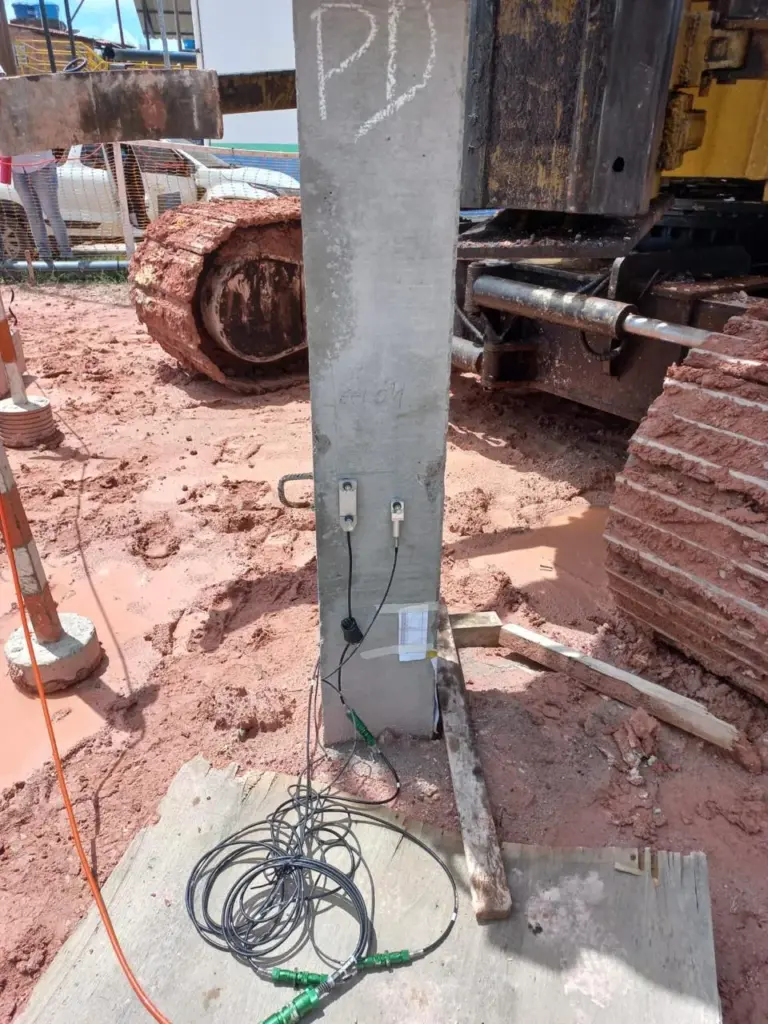

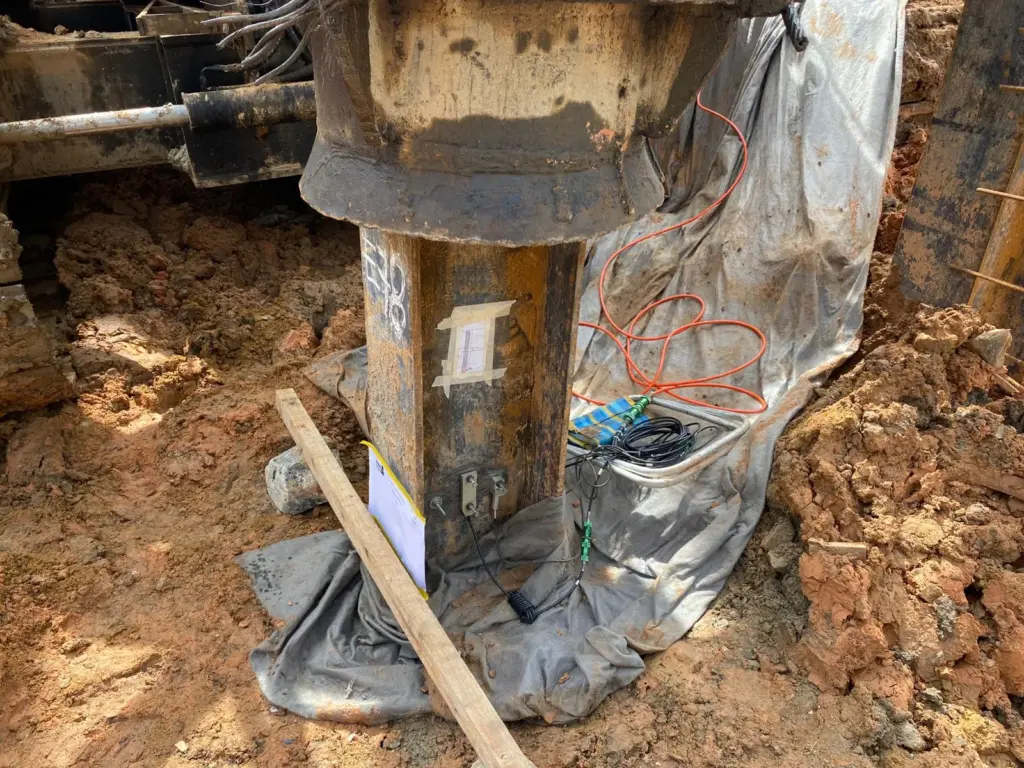

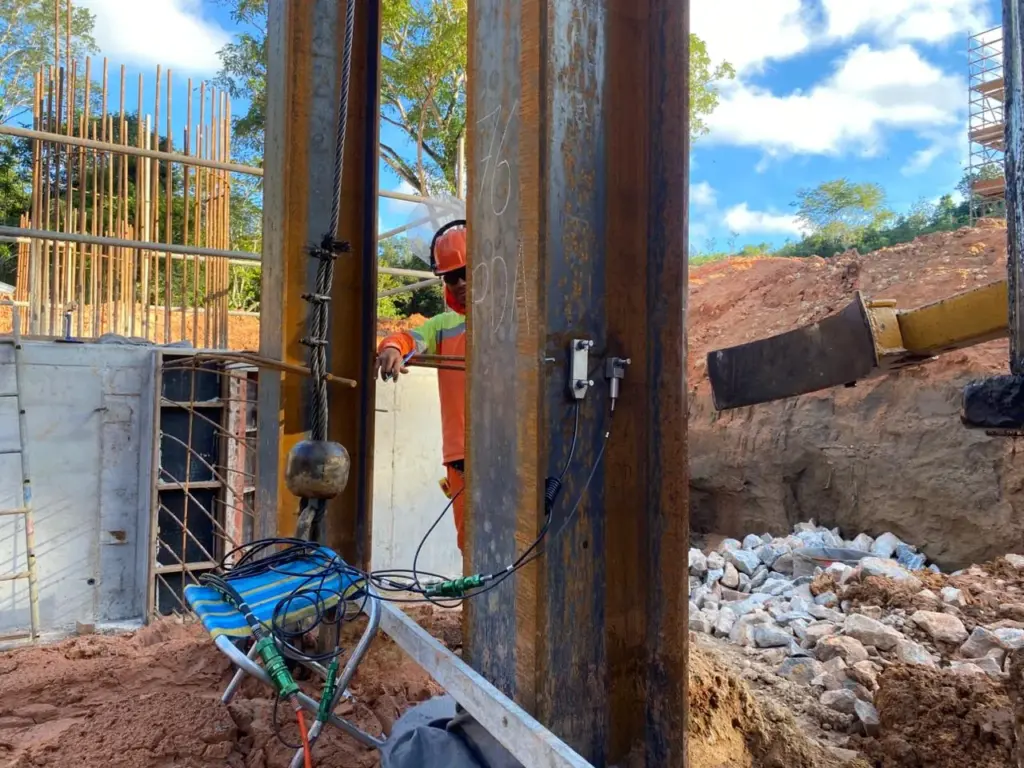

• Instrumentação: Fixação firme de dois sensores de deformação e dois acelerômetros em lados diametralmente opostos do fuste para anular efeitos de flexão parasita;

• Conexão e Calibração: Ligação dos cabos dos sensores ao equipamento PDA e inserção das propriedades geométricas e físicas do material da estaca no software;

• Aplicação do Impacto: Desferimento de golpes axiais e perpendiculares com o sistema de impacto no topo da estaca;

• Coleta de Dados: Captação automática e armazenamento eletrônico das ondas de força e velocidade resultantes de cada impacto.

Interpretação dos Resultados Obtidos

A interpretação das curvas sônicas geradas em campo é uma etapa crítica realizada por engenheiros especializados em geotecnia através do método CAPWAP (Continuous Assessment of Pile Driving Apparent Waveform Program).

Esta análise computacional avançada faz uma retroanálise numérica combinando as equações de onda para ajustar os sinais medidos. O processo separa com exatidão a resistência de ponta da resistência por atrito lateral ao longo do fuste, gerando a curva simulada de carga versus recalque estático e confirmando a capacidade máxima de carga e a integridade da estaca.

Diferenciais Técnicos e Confiança no Setor

A adoção do ensaio PDA confere diferenciais técnicos e institucionais que posicionam o projeto em um elevado patamar de excelência no mercado da engenharia civil.

Melhoria na Tomada de Decisões

Os resultados analíticos do ensaio PDA dão respaldo técnico imediato para a equipe de engenharia. Isso permite realizar ajustes rápidos e eficazes nas estratégias de fundação do canteiro — como a alteração das cotas de assentamento ou a revisão de critérios de nega e repique —, evitando atrasos no cronograma.

Valorização do Projeto Perante Clientes

Um projeto que utiliza ensaios dinâmicos estruturados transmite maior transparência e controle de qualidade. A apresentação de laudos técnicos robustos mitiga incertezas geotécnicas, elevando o valor percebido do empreendimento e a confiança de investidores e clientes finais na segurança da edificação.

Conformidade com Normas e Regulamentos

O ensaio PDA promove a total conformidade com as regulamentações técnicas nacionais vigentes. O cumprimento dessas diretrizes resguarda juridicamente a responsabilidade dos projetistas, construtores e calculistas, sendo um requisito indispensável para a validação técnica perante auditorias, seguradoras e órgãos de fiscalização.

Atuação da BATESOLO SERVICOS DE ENGENHARIA

O correto monitoramento e a validação do comportamento mecânico de elementos de fundação subterrâneos trazem previsibilidade e segurança para as obras de engenharia. A BATESOLO SERVICOS DE ENGENHARIA realiza ensaios de prova de carga dinâmica PDA utilizando instrumentação aferida e engenheiros qualificados para interpretar os sinais de onda e emitir relatórios técnicos conclusivos.

Entre em contato com o departamento técnico da BATESOLO SERVICOS DE ENGENHARIA para planejar suas investigações geotécnicas e programar a realização do ensaio PDA de sua obra.
