Diretrizes Técnicas da Prova de Carga Estática Norma

A prova de carga estática norma (PCE) é consagrada na engenharia geotécnica como o método mais preciso, direto e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos de fundação profunda.

No cenário regulatório brasileiro, o ensaio é integralmente coordenado e padronizado pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), que estabelece os critérios técnicos rigorosos para testes em estacas e barretes.

O procedimento consiste na aplicação de forças reais, lentas e progressivas diretamente no eixo do elemento estrutural instrumentado. Essa metodologia simula com máxima fidelidade mecânica as solicitações permanentes e variáveis que a superestrutura exercerá sobre as fundações ao longo de sua vida útil. Conforme as necessidades do projeto, o ensaio permite avaliar diferentes vetores de força:

• Esforços Axiais de Compressão: O método mais tradicional, onde a estaca é empurrada contra o solo;

• Esforços Axiais de Tração: Utilizado para validar estacas submetidas a forças de arrancamento;

• Esforços Transversais (Horizontais): Essencial para analisar a resposta da fundação frente a empuxos de terra, ventos ou forças dinâmicas laterais.

Definição, Importância e Contexto Normativo

A essência da prova de carga estática norma reside no monitoramento analítico do binômio solo-estrutura. À medida que a carga é injetada de forma controlada, instrumentos de alta precisão registram os microdeslocamentos sofridos pelo elemento.

A importância vital desse ensaio está na geração da curva carga x deslocamento. Através deste gráfico, os engenheiros conseguem isolar a deformação elástica do elemento estrutural e a deformação plástica (recalque residual) do maciço de solo. O cumprimento das diretrizes da NBR 16903 e da NBR 6122 (Projeto e execução de fundações) assegura que os dados obtidos sejam auditáveis, confiáveis e dotados de total conformidade técnico-legal e jurídica, permitindo a correta avaliação do coeficiente de segurança global do estaqueamento.

Aplicações Práticas em Setores de Alta Responsabilidade

A versatilidade operativa da PCE NBR faz com que ela seja um requisito crítico e obrigatório nos segmentos mais exigentes do mercado construtivo, onde falhas nas fundações geram consequências catastróficas:

• Viadutos e Pontes: Obras de arte especiais (OAE) expostas a severas cargas móveis, frenagens e vibrações contínuas;

• Parques Eólicos: Fundações de aerogeradores que precisam resistir a momentos fletores gigantescos e esforços cíclicos de tração e compressão causados pela força dos ventos;

• Grandes Complexos Industriais (VALE, Petrobras): Bases de maquinários pesados, tanques de armazenamento, correias transportadoras e estruturas offshore, que demandam controle absoluto de recalques diferenciais sob carregamentos severos.

Benefícios da Prova de Carga Estática Norma

A execução sistemática deste ensaio atua como o principal mecanismo de controle tecnológico do canteiro, gerando retornos estratégicos para o gerenciamento de riscos da engenharia.

Garantia de Segurança Estrutural

O ensaio quantifica a resistência real do sistema fundação-solo, eliminando as margens de erro inerentes a estimativas puramente teóricas ou correlações indiretas (como as do ensaio $SPT$). Ele confirma se o solo mobilizará o atrito lateral e a resistência de ponta necessários para suportar com folga a superestrutura.

Redução de Riscos de Engenharia e Otimização de Custos

A abordagem proativa da PCE permite identificar anomalias executivas ocultas no fuste da estaca (como estrangulamento da seção de concreto ou contaminação com solo) e recalques excessivos antes da elevação das estruturas. Isso minimiza falhas estruturais graves e evita retrabalhos retroativos de altíssimo custo (underpinning).

Além disso, caso o ensaio comprove que o solo possui capacidade portante superior às hipóteses conservadoras do projeto, as estacas subsequentes podem ser otimizadas (reduzindo comprimento ou diâmetro), gerando economia direta em aço e concreto e prolongando a vida útil do ativo.

Conformidade Regulatória e Técnica

Garante o pleno atendimento aos requisitos legais exigidos pelas municipalidades, companhias de seguro, auditorias técnicas de qualidade e normas de desempenho. Mitiga riscos de litígios jurídicos e embargos por inconformidade técnica.

Metodologia Executiva: Como Realizar o Ensaio

A exatidão dos resultados gerados em uma PCE depende do emprego de instrumentação avançada e do cumprimento rígido de um protocolo metodológico de campo.

Equipamentos e Instrumentação Técnica Requeridos

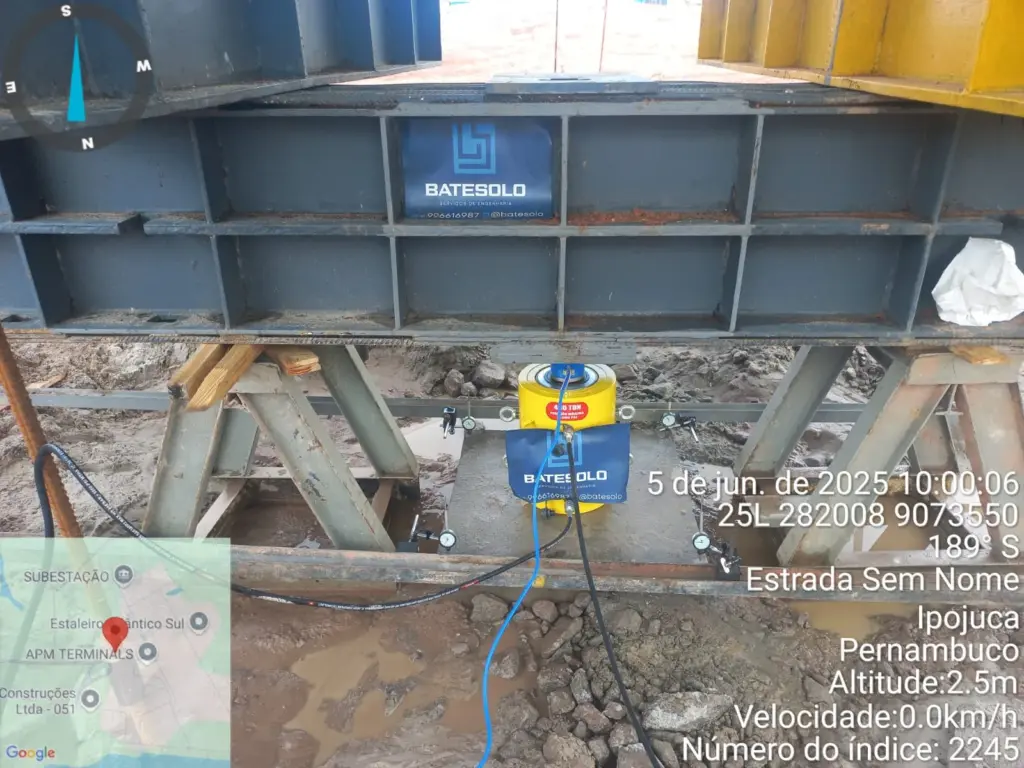

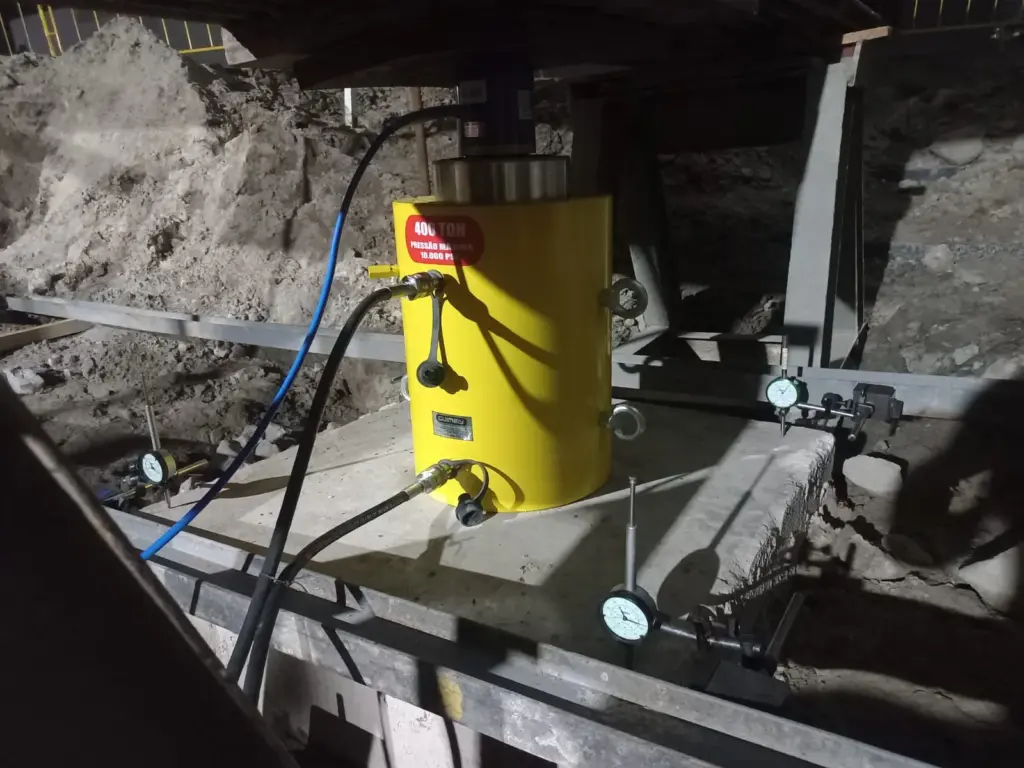

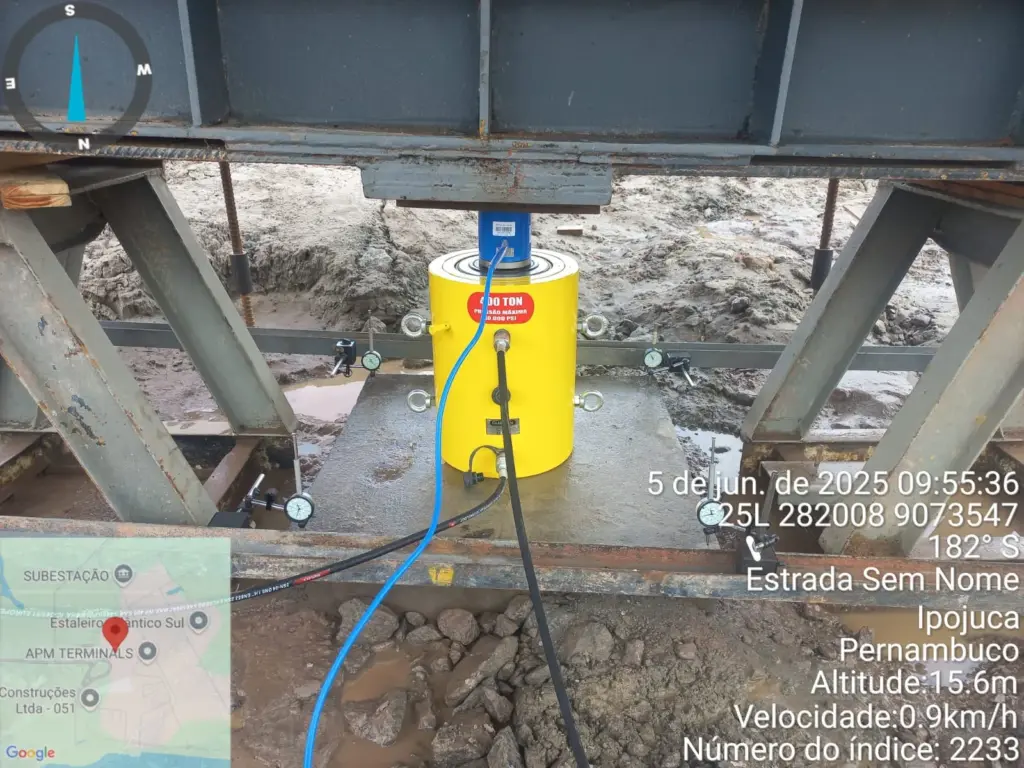

• Dispositivos de Medição e Aplicação de Carga: Composto por um ou mais macacos hidráulicos (cilindros de reação) centralizados, acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro calibrado em laboratórios acreditados pela RBC (Rede Brasileira de Calibração);

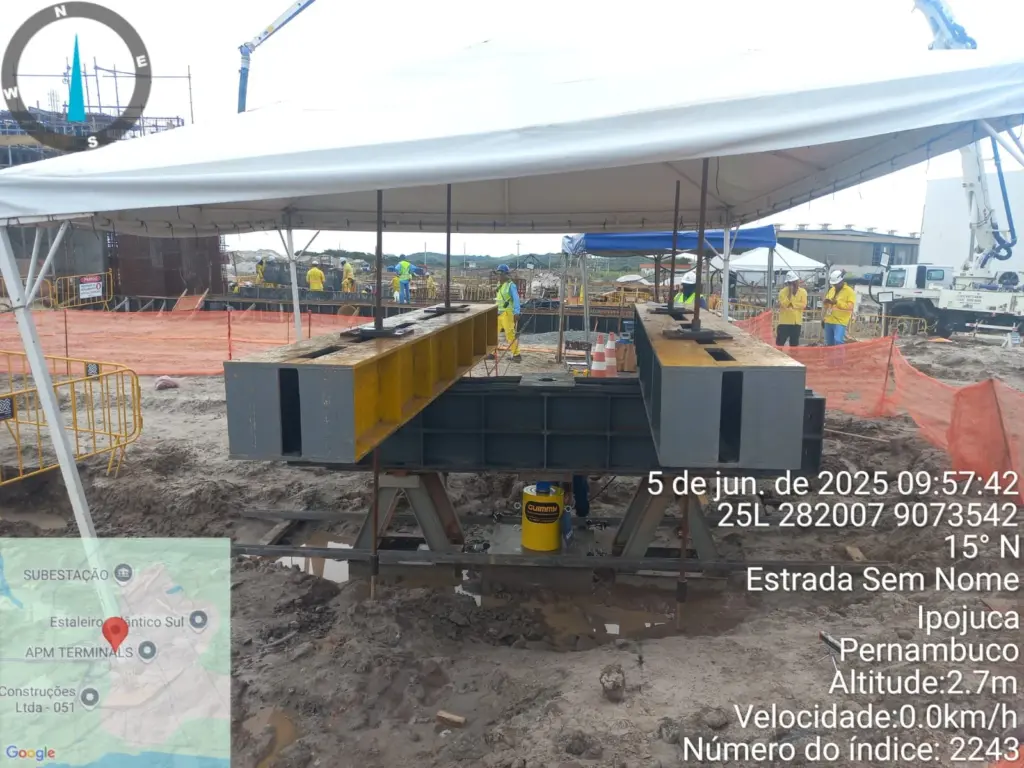

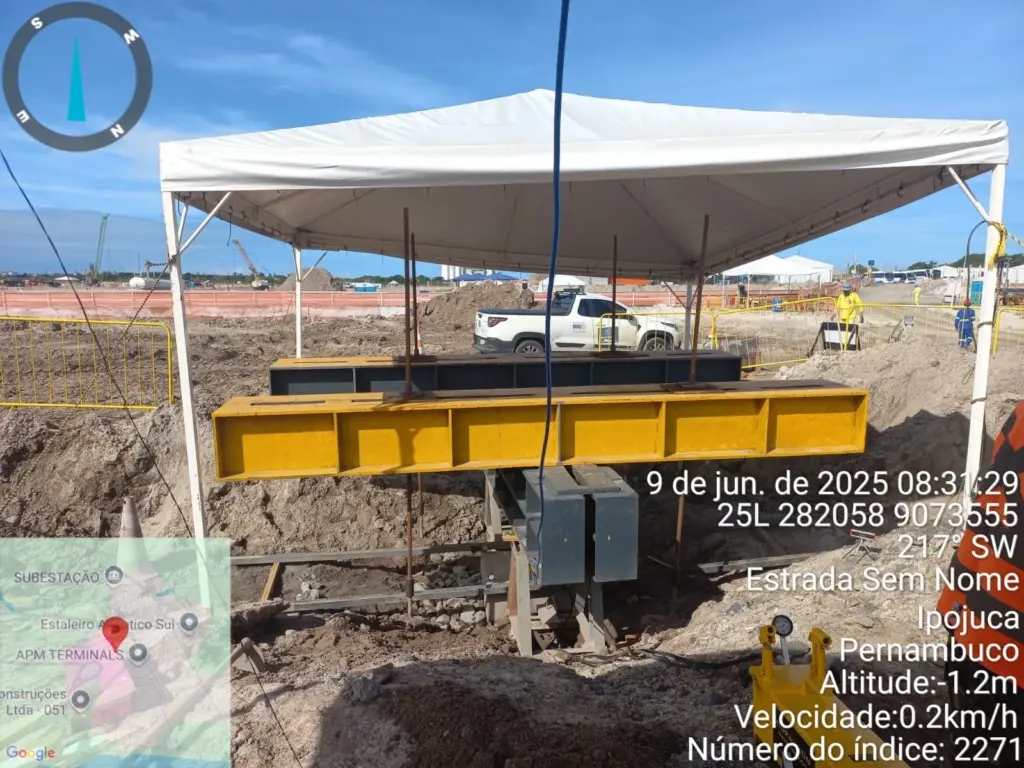

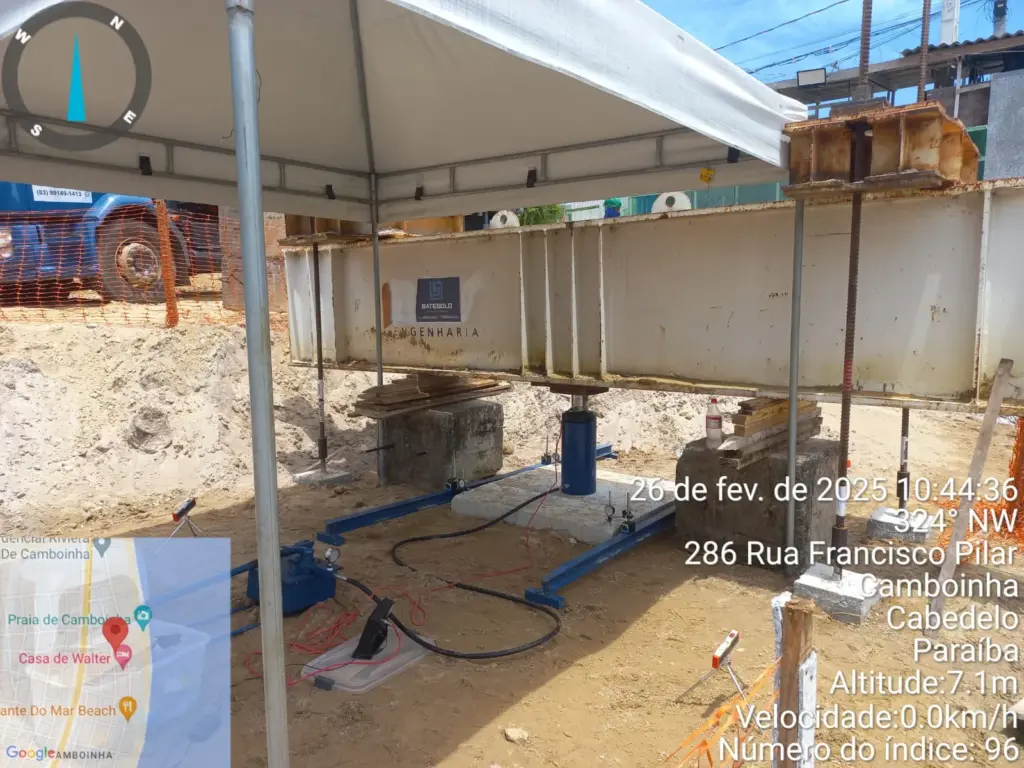

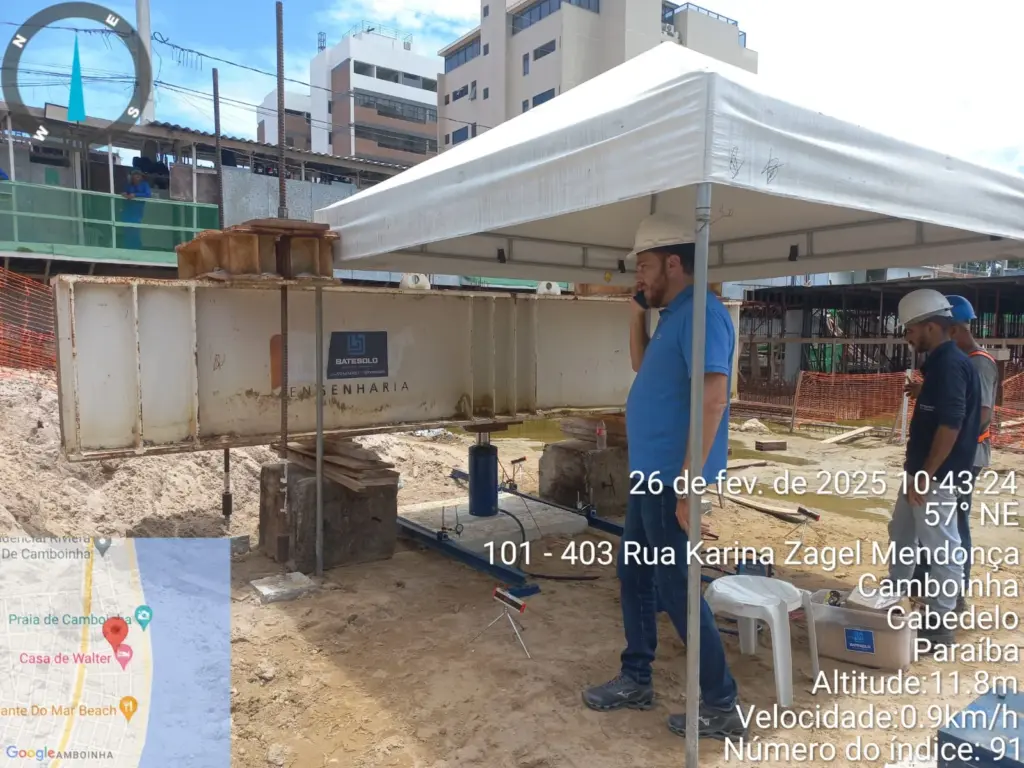

• Estruturas de Apoio (Sistema de Reação): Conjunto metálico de alta rigidez dimensionado para resistir à força oposta do macaco hidráulico. Pode adotar o método de “peso morto” (plataforma preenchida com toneladas de blocos de concreto) ou o sistema de vigas de aço travadas em estacas tirantes de reação auxiliares;

• Equipamentos de Monitoramento de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos digitais ($LVDT$) montados simetricamente e fixados em vigas de referência independentes (vigas magnéticas), totalmente isoladas do sistema de reação.

Passo a Passo do Procedimento Conforme a Norma

1. Preparação do Local e Elemento: Realiza-se a limpeza perimetral e o correto arrasamento e regularização do topo da estaca de teste, garantindo uma superfície perfeitamente plana e perpendicular ao eixo do fuste;

2. Instalação e Ajuste do Sistema: Montam-se as estruturas de reação e a instrumentação eletrônica de forma simétrica para anular excentricidades e forças parasitas de rotação;

3. Aplicação Gradual da Carga: A carga limite do ensaio é introduzida em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista). Cada incremento de pressão é mantido constante pelo tempo fixado em norma ou até que as leituras dos sensores indiquem a completa estabilização das deformações do solo;

4. Registro e Descarregamento: Os dados de microrecalques são monitorados continuamente. Ao atingir a carga máxima programada (geralmente 200% da carga de trabalho), o carregamento é mantido estável em um patamar de permanência prolongado (frequentemente de 12 a 24 horas), seguido de um descarregamento fracionado para isolar a deformação plástica residual acumulada no solo.

Interpretação Avançada dos Resultados

Os dados brutos coletados em campo são processados matematicamente para a plotagem da curva analítica carga versus deslocamento. Através de métodos de extrapolação consagrados na mecânica dos solos (como os critérios de Van der Veen ou Davisson), os engenheiros geotécnicos determinam a carga de ruptura real da fundação profunda, validando o coeficiente de segurança do projeto.

Vantagens Competitivas para as Empresas do Setor

A incorporação sistemática da prova de carga estática norma gera diferenciais corporativos e comerciais altamente estratégicos no mercado da construção civil.

• Melhoria na Reputação da Empresa: Adotar o controle tecnológico por meio de ensaios normatizados consolida a imagem da construtora ou incorporadora perante o mercado, associando sua marca ao estrito cumprimento de padrões técnicos de excelência e segurança;

• Aumento da Confiança do Cliente e Stakeholders: Investidores, parceiros financeiros e clientes finais ganham total previsibilidade e segurança patrimonial, cientes de que o ativo imobiliário ou industrial possui fundações testadas e validadas cientificamente;

• Diferenciação Tecnológica no Mercado: Empresas que investem proativamente em segurança e qualidade geotécnica destacam-se em processos licitatórios e concorrências privadas complexas, convertendo o rigor técnico em argumento comercial decisivo para a conquista de novos contratos.
