Ensaio de prova de carga sobre placa

Abordagens Iniciais sobre o Ensaio de Prova de Carga sobre Placa

O ensaio de prova de carga sobre placa amplamente conhecido no meio técnico como Prova de Carga em Placa — é um dos métodos mais eficientes e consolidados da geotecnia para a determinação direta das propriedades mecânicas do solo superficial.

Esse procedimento é fundamental para prever como o terreno se comportará sob as tensões transmitidas por fundações rasas (diretas), eliminando as incertezas comuns aos modelos puramente teóricos.

No Brasil, o ensaio é rigorosamente balizado pelas diretrizes da norma técnica ABNT NBR 6489 (Prova de carga em placa – Solo). O teste baseia-se na aplicação de incrementos sucessivos e controlados de carga vertical sobre uma placa de aço rígida instalada diretamente na cota de assentamento prevista para a fundação. Esse arranjo experimental simula em escala real os esforços que serão transferidos por elementos estruturais como sapatas, blocos e tubulões, permitindo monitorar a relação direta entre a pressão aplicada e o recalque (deformação) sofrido pelo solo.

Benefícios Técnicos do Ensaio

A inserção da NBR 6489 no plano de controle tecnológico de um canteiro de obras gera benefícios diretos que elevam o patamar de confiabilidade de todo o projeto civil.

Aumento da Segurança Estrutural

A segurança é o pilar central de qualquer obra de engenharia. Ao submeter o solo a pressões controladas em campo, o ensaio permite medir a capacidade de carga limite do terreno e identificar o seu comportamento elasto-plástico. Esse mapeamento preciso garante que as fundações sejam dimensionadas para suportar as cargas previstas na superestrutura, minimizando drasticamente o risco de recalques diferenciais excessivos, que costumam causar patologias graves como fissuras, trincas ou o colapso estrutural.

Validação de Projetos de Engenharia

As investigações preliminares de campo (como o ensaio de penetração padrão SPT) fornecem dados valiosos, mas que dependem de correlações empíricas para estimar a resistência. A prova de carga sobre placa atua como uma ferramenta de validação definitiva, fornecendo dados físicos reais e incontestáveis. Com esses resultados em mãos, os projetistas podem chancelar ou ajustar os parâmetros de cálculo do projeto de fundações, assegurando que a obra atenda perfeitamente aos requisitos de desempenho e estabilidade.

Redução de Custos a Longo Prazo

Embora a mobilização de uma prova de carga exija um investimento inicial, o ensaio converte-se em economia expressiva ao longo do ciclo construtivo. Métodos teóricos de dimensionamento tendem a ser excessivamente conservadores devido à falta de dados diretos. Quando a prova de carga comprova que o solo possui uma capacidade de suporte superior à estimada inicialmente, os engenheiros podem otimizar a geometria das sapatas ou reduzir a profundidade das escavações. Isso resulta em uma redução direta no consumo de concreto, aço e horas de mão de obra, além de mitigar o risco de intervenções corretivas e reforços estruturais pós-obra.

Vantagens do Ensaio de Prova de Carga sobre Placa

O ensaio destaca-se na engenharia civil por suas características analíticas e robustez regulatória, oferecendo vantagens nítidas sobre outras formas de prospecção geotécnica.

Precisão nos Resultados Obtidos

A maior vantagem da prova de placa é a exatidão empírica dos dados. O teste avalia a massa de solo diretamente no local, registrando deslocamentos milimétricos em tempo real para cada incremento de força. Esse procedimento quantifica com precisão tanto a resistência última do solo quanto o seu módulo de deformabilidade, gerando parâmetros limpos e livres de ruídos interpretativos.

Flexibilidade em Diferentes Tipos de Estruturas

Este método possui alta versatilidade e adapta-se perfeitamente às demandas de diferentes segmentos da engenharia:

• Fundações de Edifícios: Validação do solo de apoio para sapatas isoladas ou corridas;

• Obras de Arte Especiais (Pontes e Viadutos): Verificação da rigidez do solo sob pilares submetidos a cargas móveis;

• Bases de Equipamentos Pesados: Dimensionamento de blocos de fundação sujeitos a vibrações em indústrias e parques eólicos.

Conformidade com Normas e Regulamentações

A realização do teste assegura que o empreendimento atenda integralmente às exigências legais da engenharia nacional. O fornecimento de laudos em conformidade com a NBR 6489 confere segurança jurídica aos projetistas e construtores, sendo um requisito indispensável para a aprovação dos projetos junto a órgãos de fiscalização municipal, auditorias técnicas de qualidade e companhias seguradoras.

Diretrizes de Execução e Interpretação em Campo

A confiabilidade das curvas geradas no ensaio depende do cumprimento rigoroso de um rito metodológico padronizado em campo.

Preparação do Local de Teste

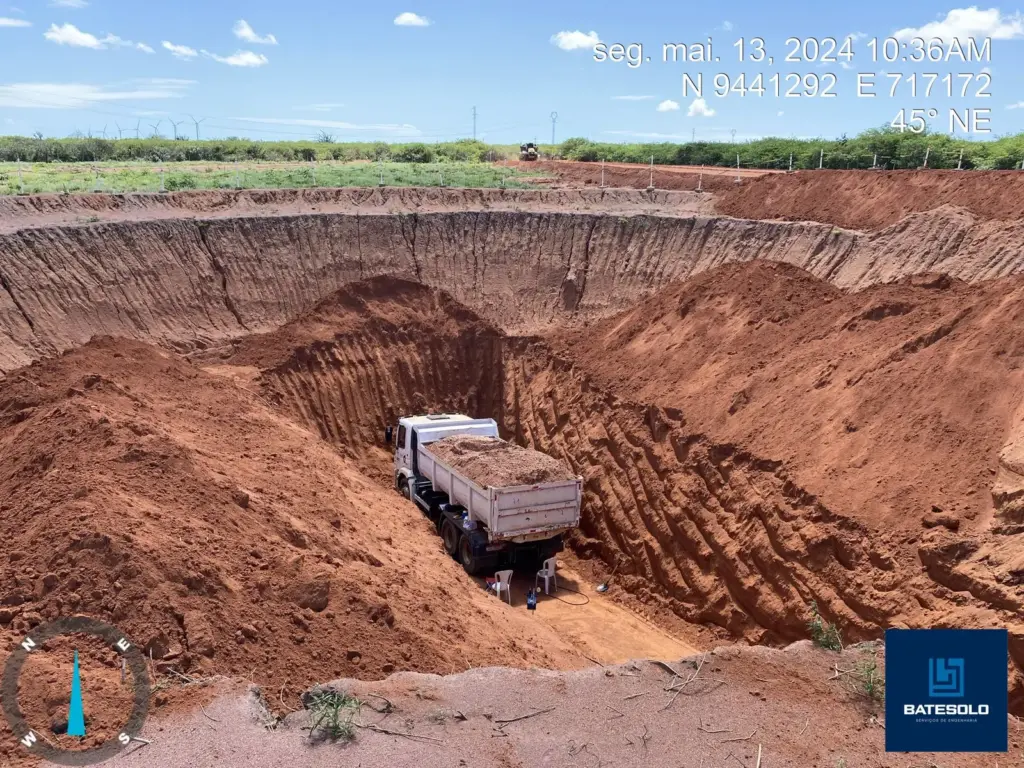

O primeiro passo consiste na escavação de uma cava até a cota exata de assentamento projetada para a fundação. O fundo da vala deve ser perfeitamente regularizado, aplainado e limpo de qualquer material solto ou contaminado. Para garantir a distribuição uniforme das tensões e anular irregularidades milimétricas do terreno, aplica-se uma camada muito fina de areia fina e seca antes do posicionamento definitivo da placa de ensaio.

Equipamentos Necessários para o Ensaio

O arranjo mecânico montado no canteiro utiliza instrumentos calibrados e de alta sensibilidade:

• Placas de Carga: Discos circulares ou quadrados de aço rígido, com diâmetros padronizados pela norma (geralmente entre 30 cm e 80 cm);

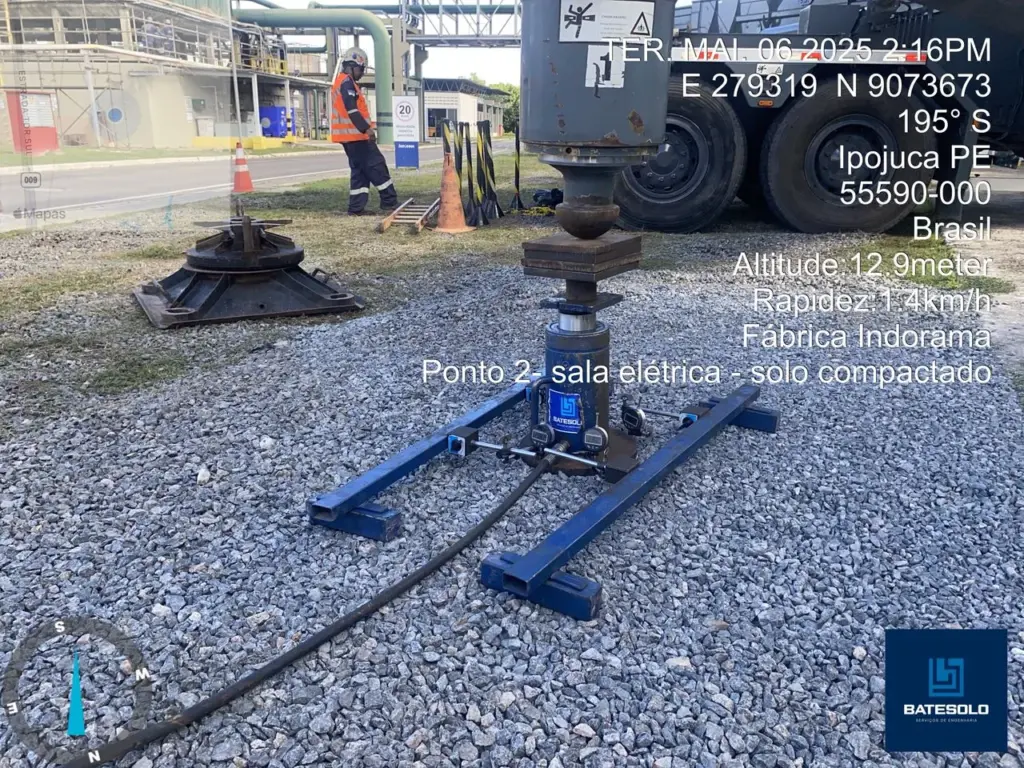

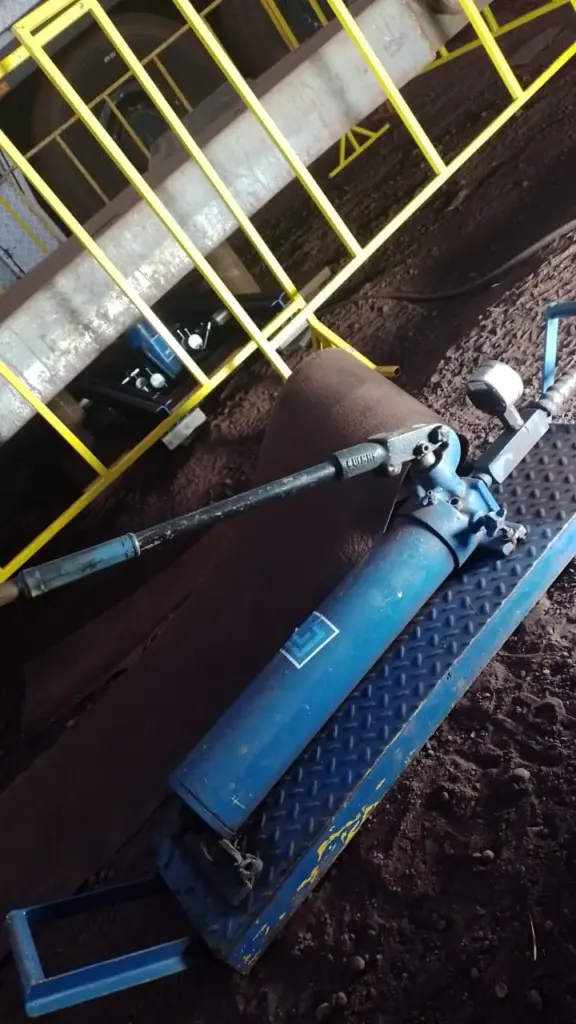

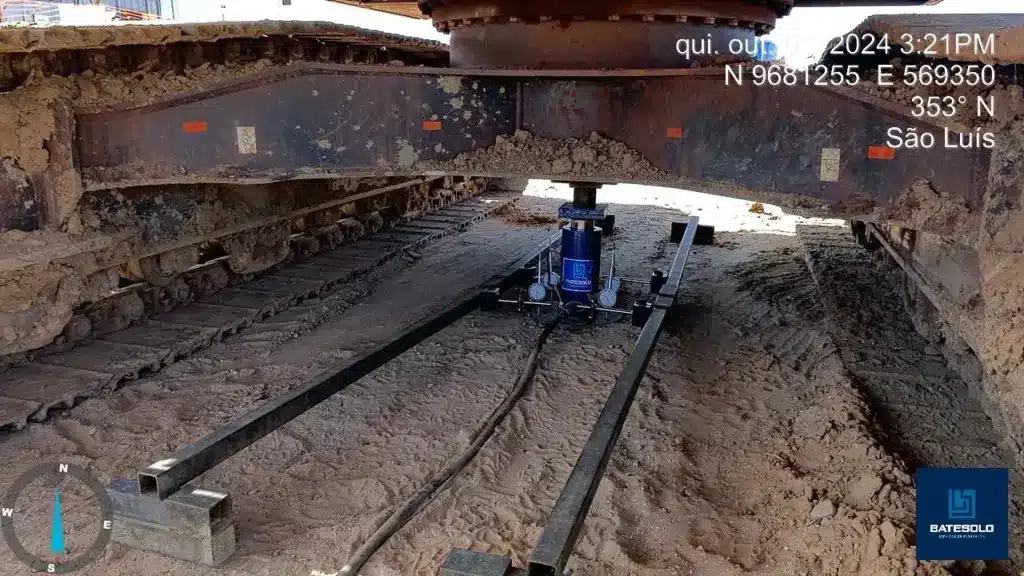

• Sistema de Aplicação de Força: Macaco hidráulico centralizado operado por uma bomba de fluxo controlado, combinado a uma célula de carga ou manômetro de precisão para monitoramento da pressão;

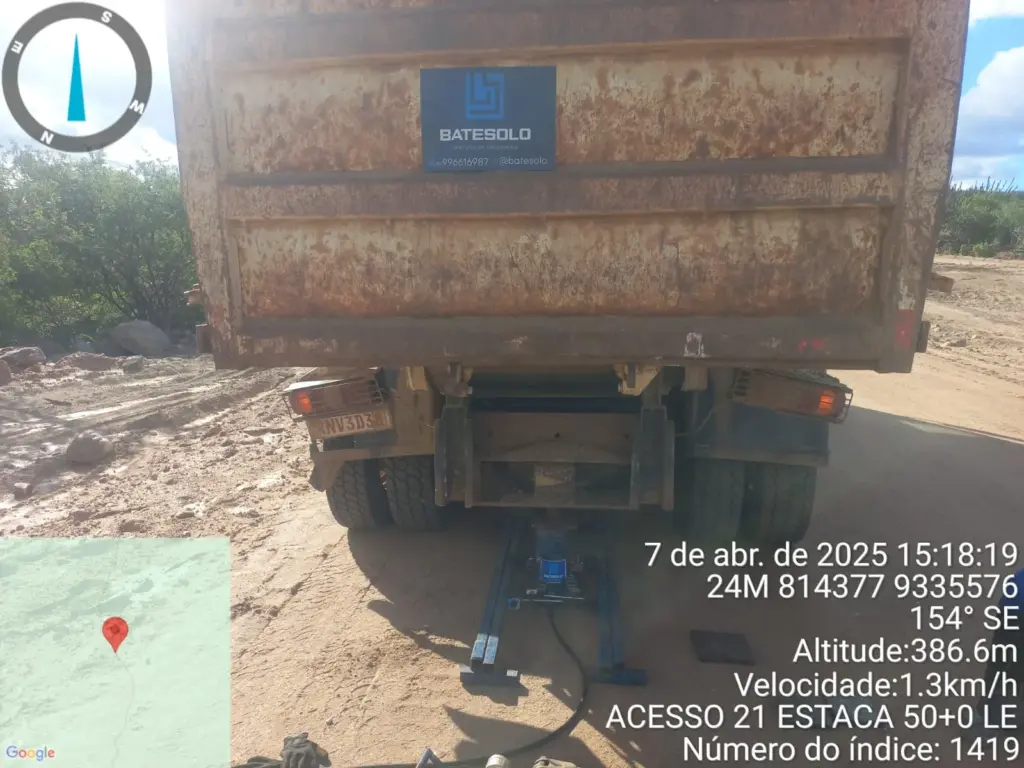

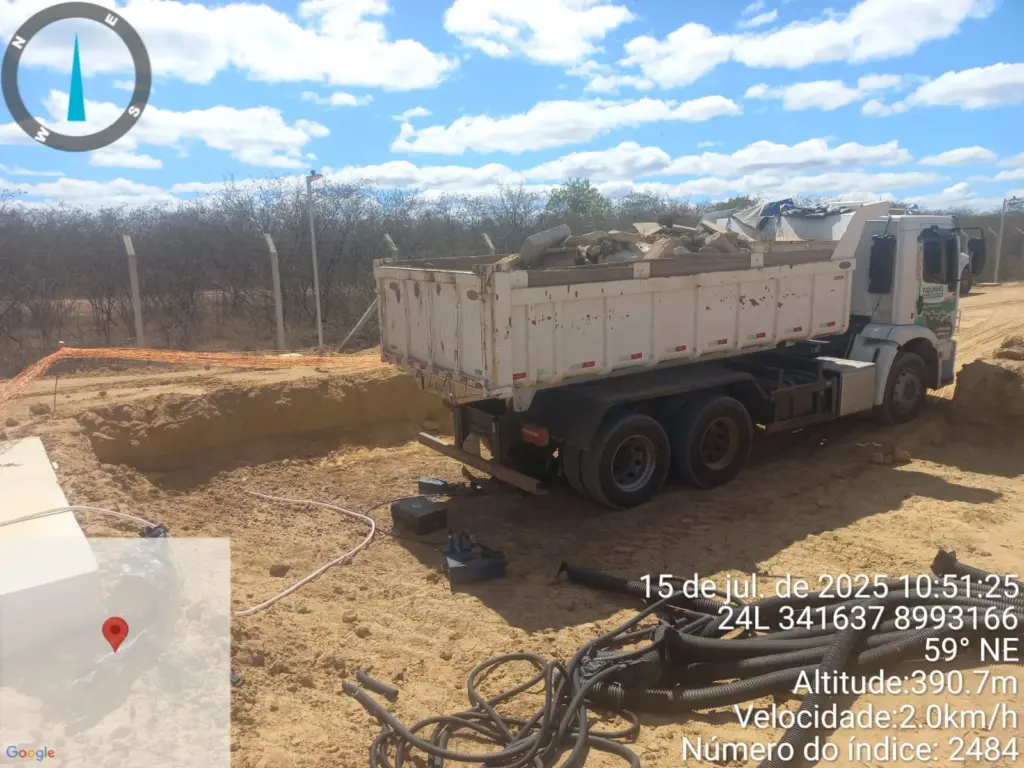

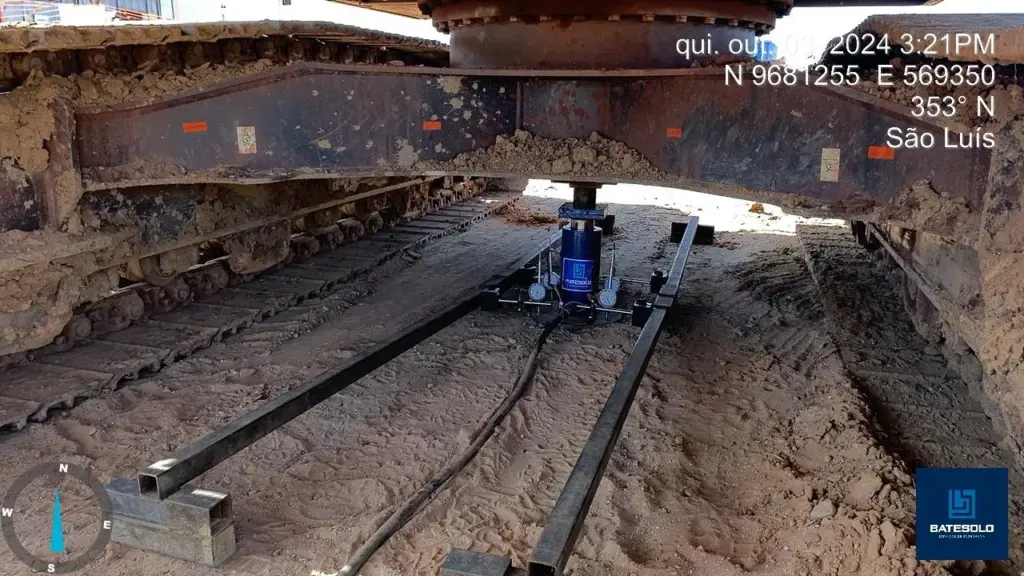

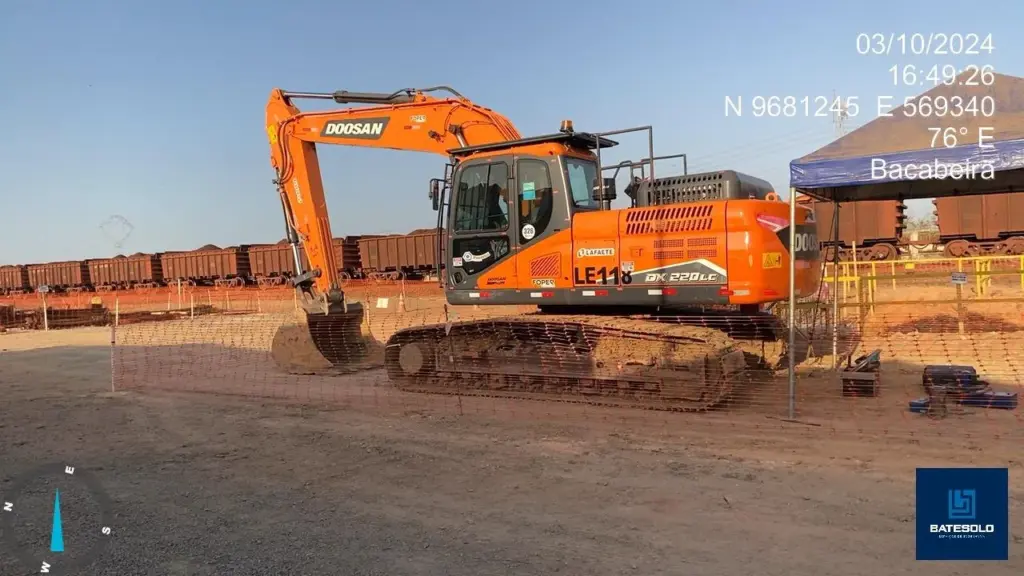

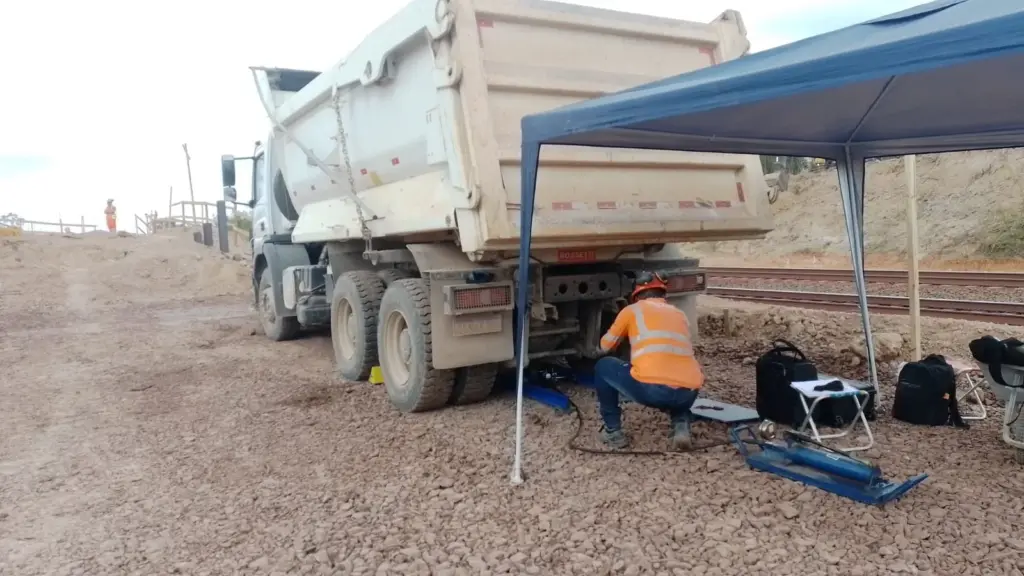

• Sistema de Reação: Estrutura metálica (vigas de aço) ancorada por tirantes cravados no terreno ou contra-apoiada sob uma plataforma pesada carregada com lastro (cargueiro de blocos de concreto ou ferro), que serve como reação para o macaco hidráulico;

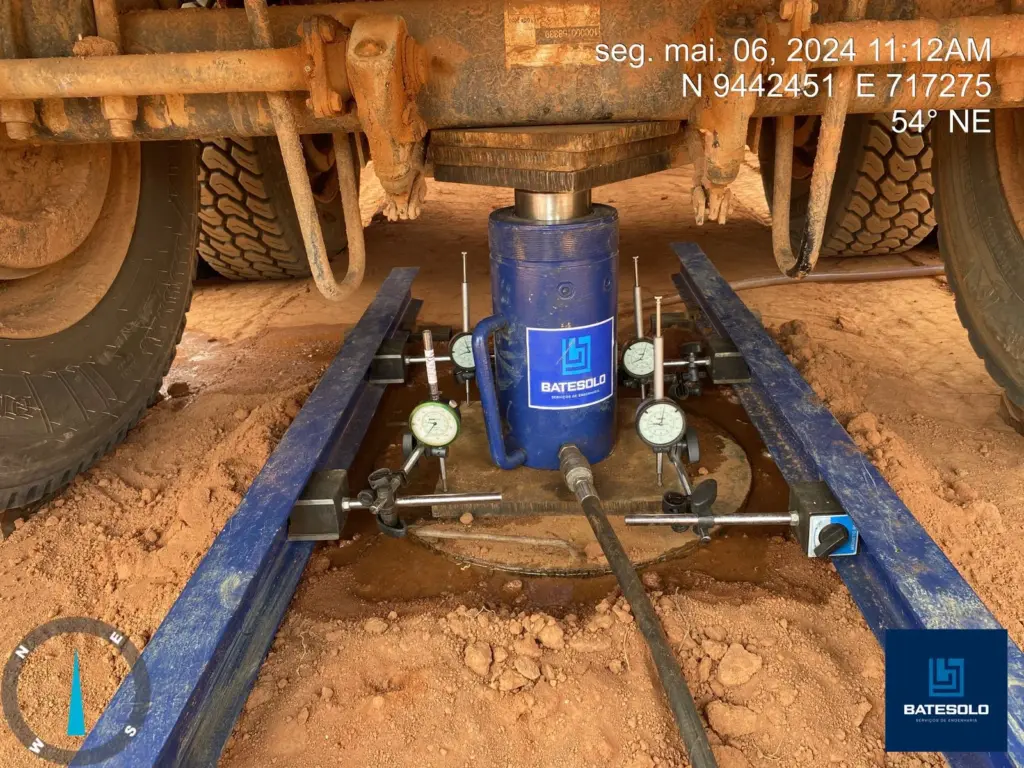

• Instrumentos de Medição: Dois a quatro relógios comparadores (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm, fixados em vigas de referência independentes (vigas de leitura) totalmente isoladas de vibrações.

Passo a Passo do Procedimento e Interpretação

A força é aplicada sobre a placa em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada para o projeto). Cada estágio de carga é mantido até que os recalques do solo atinjam o critério de estabilização exigido pela NBR 6489. As leituras de tempo e deslocamento são anotadas continuamente até atingir o dobro da carga de trabalho ou a ruptura franca do terreno. Na sequência, realiza-se o descarregamento em estágios para avaliar a recuperação elástica do solo.

Os dados brutos coletados são compilados por engenheiros geotécnicos para estruturar a Curva Tensão-Recalque:

A interpretação desta curva permite identificar o ponto de ruptura do solo ou a pressão correspondente ao limite de deformação admissível da estrutura. A partir desses dados, calcula-se também o coeficiente de recalque vertical ($k$), parâmetro fundamental utilizado pelos engenheiros calculistas para modelar a interação solo-estrutura nos softwares de análise estrutural.

Aplicações Práticas do Ensaio de Prova de Carga sobre Placa

A amplitude analítica do ensaio confere a ele papel de destaque em frentes de trabalho distintas na construção civil.

Uso em Fundações de Edifícios

Em prédios residenciais e comerciais sustentados por fundações diretas, o ensaio é indispensável para confirmar a taxa admissível do solo. Ele auxilia a engenharia a escolher a solução mais econômica e segura, validando se as sapatas planejadas atenderão aos limites de recalque do edifício.

Avaliação de Pavimentos e Estradas

Na infraestrutura de transportes, o ensaio é amplamente empregado para determinar o módulo de resiliência e a capacidade de suporte das camadas de subleito e sub-base de rodovias, ferrovias e pistas de aeroportos. Ele também é a ferramenta padrão para o cálculo de pisos industriais de concreto armado, garantindo que o pavimento suporte o tráfego pesado e contínuo de empilhadeiras e carretas sem sofrer deformações permanentes.

Inspeções em Estruturas Industriais

Instalações industriais, como refinarias, plantas químicas e bases de mineração, convivem com cargas estáticas severas provenientes de silos e tanques de armazenamento. O ensaio sobre placa garante que as bases de apoio estejam perfeitamente dimensionadas para suportar essas cargas concentradas, evitando recalques que poderiam desalhar tubulações rígidas e causar acidentes operacionais graves.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

O correto mapeamento geotécnico e o controle de qualidade do solo conferem estabilidade, durabilidade e previsibilidade técnica para as obras de engenharia civil. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA executa ensaios de prova de carga sobre placa atendendo com rigor normativo a todas as especificações da NBR 6489, empregando sistemas de reação robustos, instrumentação eletrônica calibrada e corpo técnico qualificado para emitir laudos conclusivos de campo.

Entre em contato com o departamento técnico da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar suas investigações de campo e programar a realização das provas de carga de seu próximo projeto.
