Prova carga estatica

O que é a prova carga estática?

A prova carga estática (PCE) é o método mais tradicional e confiável para determinar a capacidade de carga de fundações profundas, como estacas e tubulões.

Esse procedimento consiste na reprodução em escala real dos esforços que a estrutura exercerá sobre o elemento de fundação, permitindo mensurar a reação do conjunto solo-estaca de forma direta no canteiro de obras.

Definição e importância do método

A prova carga estática baseia-se na aplicação de forças estáticas progressivas no topo da estaca. Os deslocamentos verticais (recalques) ou horizontais correspondentes são registrados continuamente por meio de instrumentação eletrônica ou mecânica de alta precisão.

Os dados de força e deformação coletados em campo permitem a elaboração da curva carga versus deslocamento, gráfico fundamental para a análise estrutural da obra. A partir desse ensaio, a engenharia geotécnica consegue:

• Determinar a capacidade de carga última (ruptura) ou admissível da estaca;

• Separar a parcela de resistência devido ao atrito lateral daquela devida à resistência de ponta;

• Avaliar o comportamento de recalque sob as cargas de serviço previstas em projeto.

Contexto de aplicação

A execução da PCE é amplamente adotada em obras onde os coeficientes de segurança exigem controle absoluto e o subsolo apresenta alta complexidade. Entre os principais cenários de aplicação destacam-se:

• Obras de Arte Especiais (OAE): Pontes, viadutos e passarelas de mobilidade urbana;

• Complexos Industriais e de Energia: Bases de refinarias, plataformas e torres de transmissão de parques eólicos;

• Edificações Verticais: Prédios de múltiplos pavimentos com alta concentração de carga nos pilares.

Normas e regulamentações vigentes

No Brasil, o ensaio de campo é rigorosamente regido pela norma técnica ABNT NBR 16903 (Fundações profundas — Prova de carga estática).

O cumprimento estrito desse texto normativo padroniza a velocidade de aplicação dos estágios de carga, os tempos de leitura e os critérios de descarregamento. A conformidade com a regulamentação é indispensável para a aceitação jurídica e técnica dos laudos perante órgãos fiscalizadores e seguradoras do setor civil.

Diferenciais e Benefícios da Avaliação Estática

Investir no controle tecnológico por meio da prova carga estática confere vantagens que impactam diretamente a sustentabilidade e a viabilidade econômica do ciclo de vida da edificação.

Aumento da segurança estrutural

Ao submeter a estaca a tensões controladas, o ensaio identifica eventuais desconformidades geotécnicas latentes, como a presença de camadas de solo compressível não detectadas nas sondagens prévias ou falhas executivas no fuste da estaca. Isso promove que a estrutura suporte as cargas previstas sem riscos de recalques diferenciais ou colapsos.

Validação de premissas de projeto

A PCE valida as formulações teóricas e os cálculos semi-empíricos utilizados pelo projetista de fundações. Caso o teste demonstre que a estaca possui capacidade de suporte superior à estimada, o engenheiro pode otimizar o projeto das fundações remanescentes, reduzindo o comprimento dos elementos ou alterando a quantidade de estacas por bloco.

Redução de custos a longo prazo

Embora demande mobilização de recursos na fase inicial, a prova carga estática mitiga o risco de sinistros estruturais futuros. O custo de execução do ensaio é substancialmente menor do que o valor de intervenções corretivas complexas em superestruturas prontas, como reforços de fundação com estacas prensadas ou injeções de consolidação de solo.

Como Realizar a Prova Carga Estática em Campo

A operação de uma PCE exige precisão metodológica e um sistema estrutural auxiliar robusto para transferir as forças ao terreno.

Infraestrutura e equipamentos necessários

O aparato tecnológico utilizado no ensaio engloba três sistemas principais:

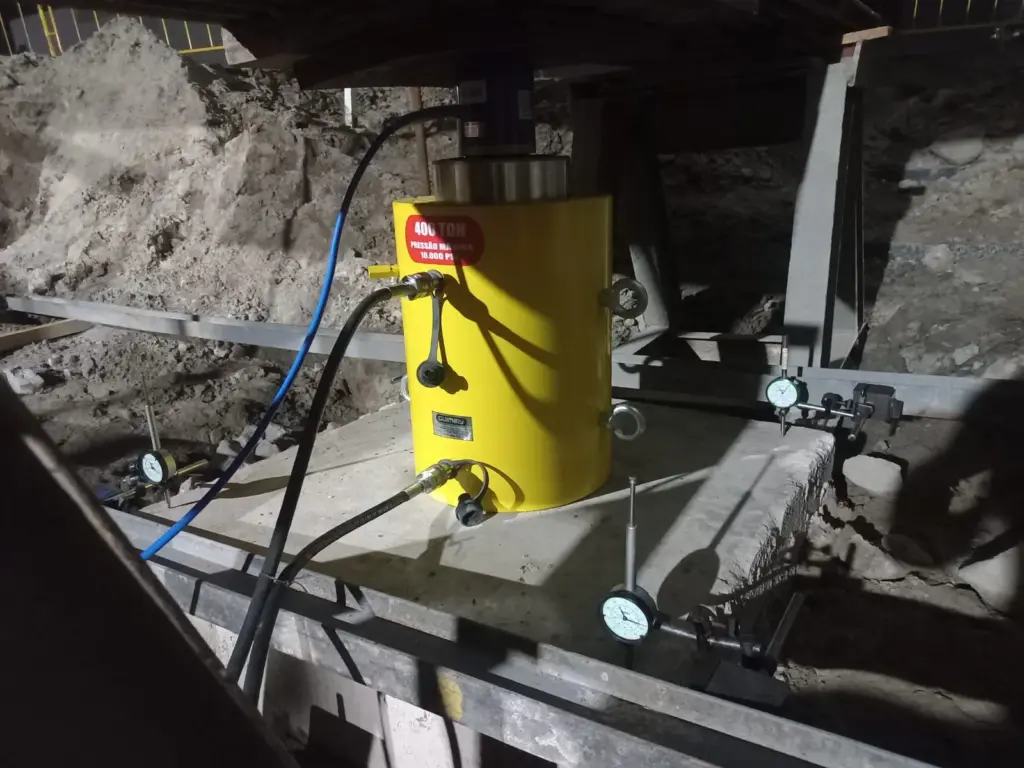

• Sistema de Aplicação de Carga: Composto por um ou mais macacos hidráulicos conectados a bombas de alta pressão calibradas, responsáveis por aplicar a força mecânica no topo da estaca;

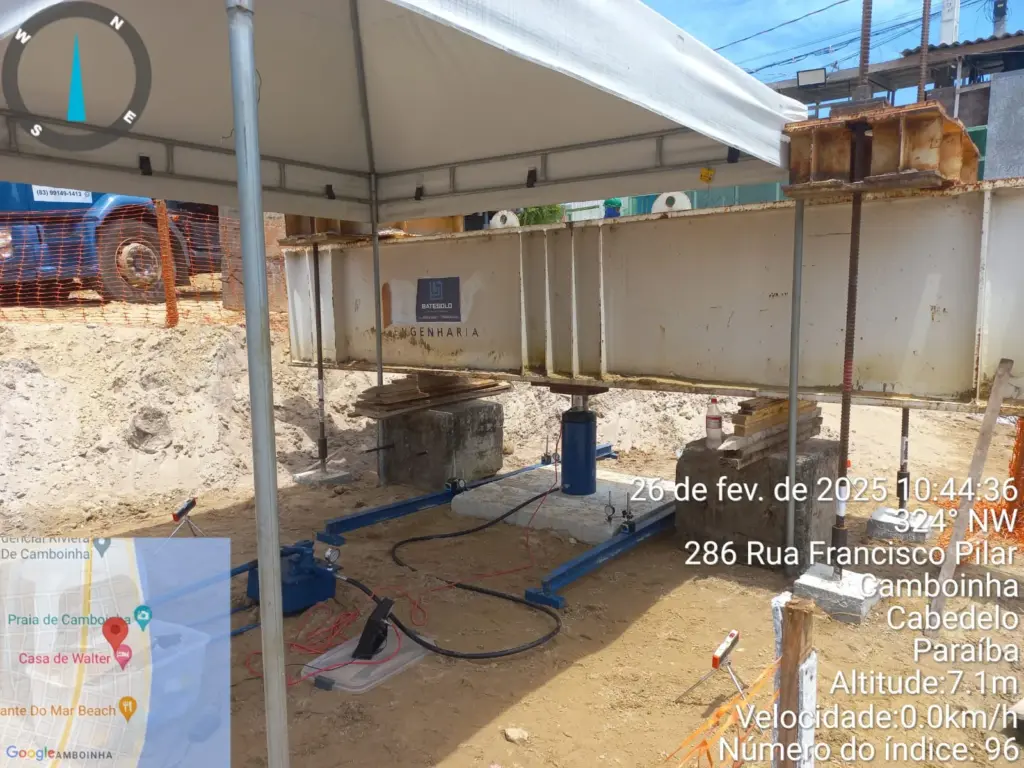

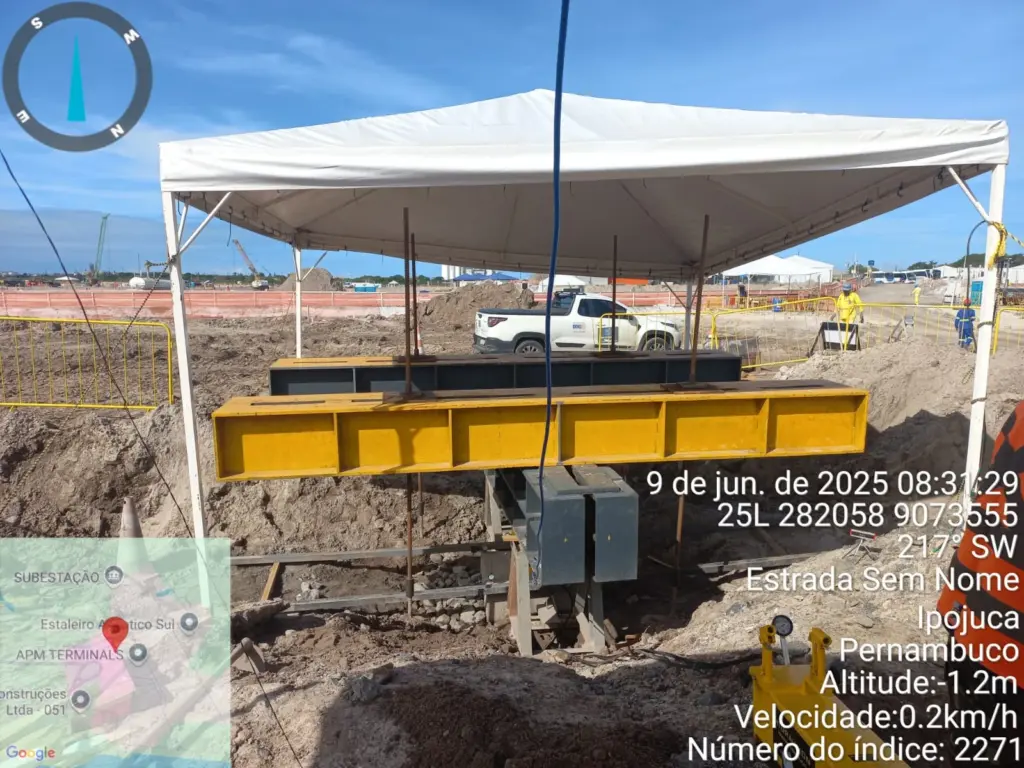

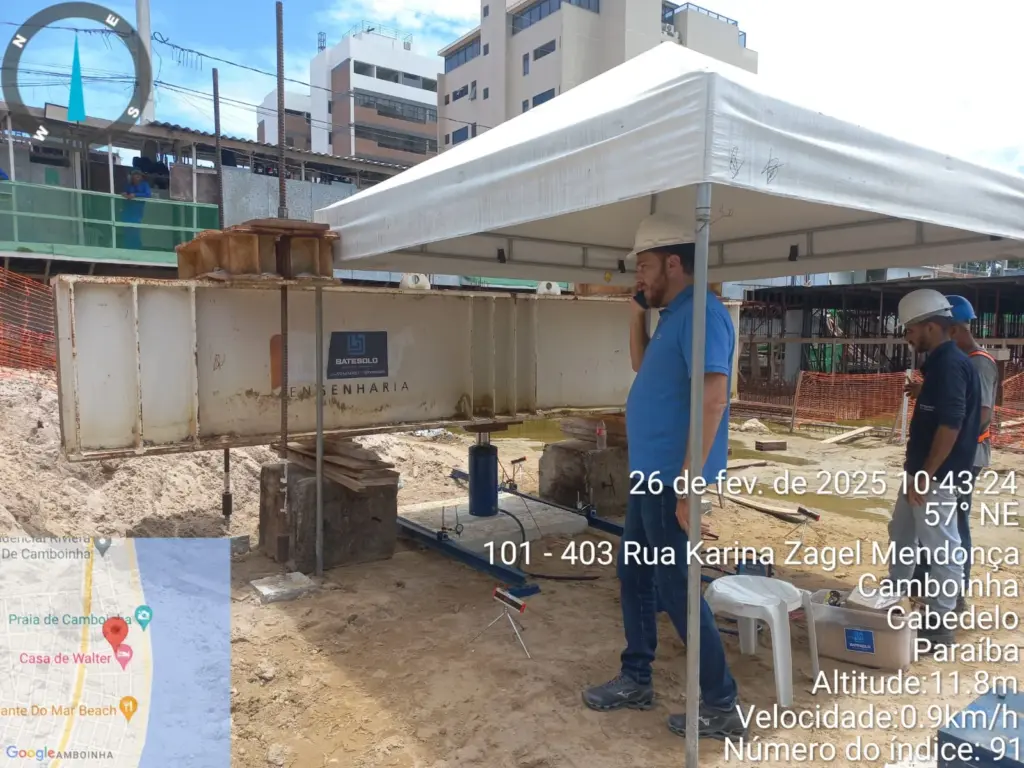

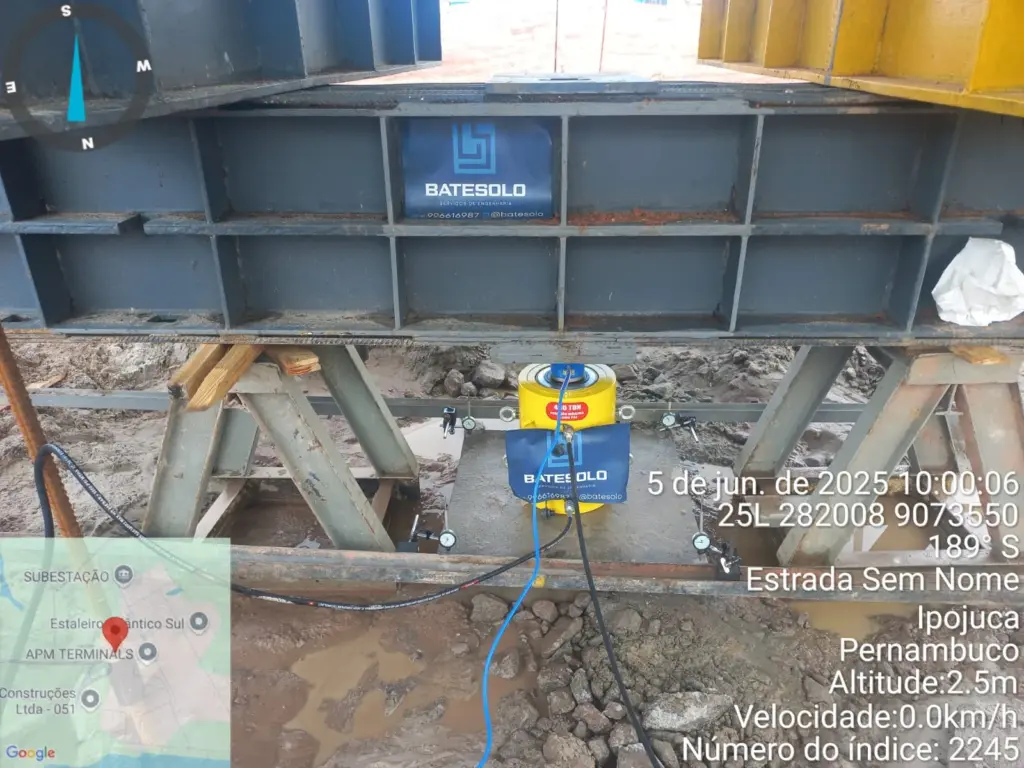

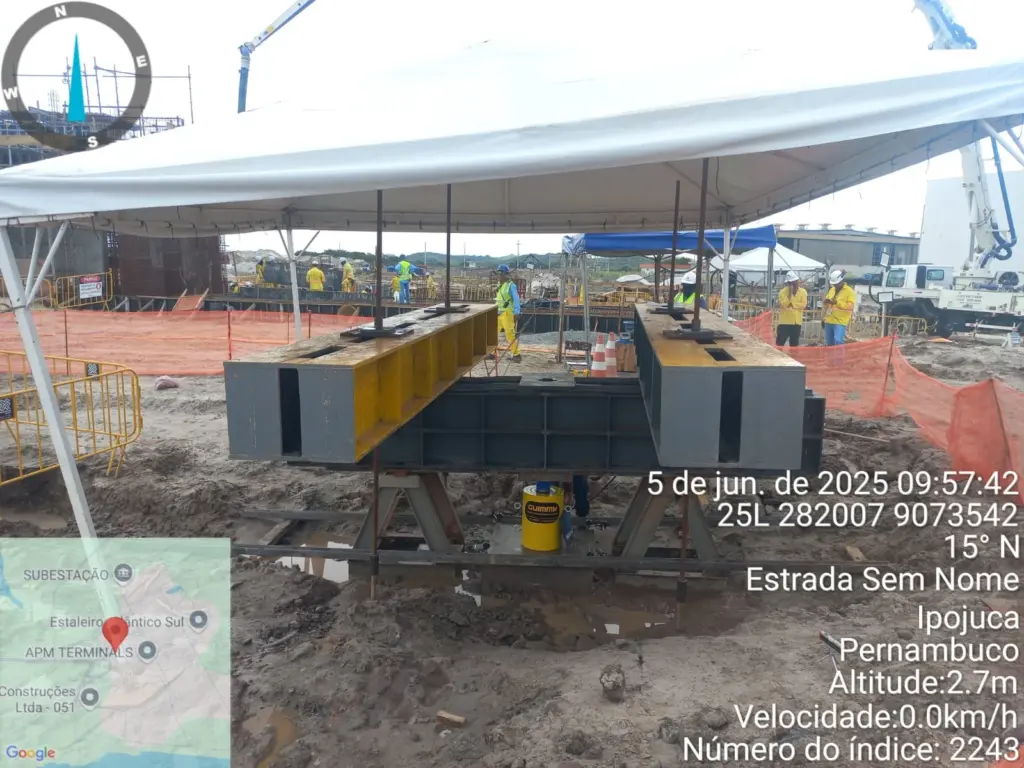

• Sistema de Reação: Estrutura dimensionada para ancorar a força do macaco hidráulico. Geralmente adota-se um arranjo de vigas metálicas de grande porte travadas em estacas de reação (tirantes) ou, em casos específicos, uma plataforma carregada com blocos de concreto ou trilhos (cargueira);

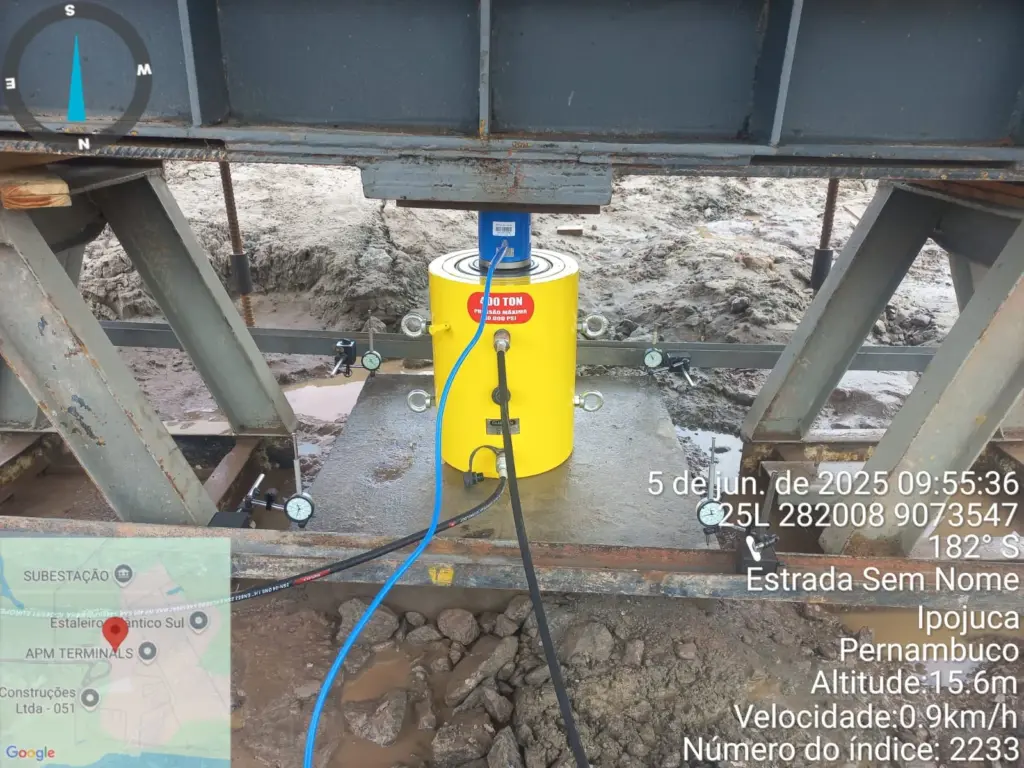

• Sistema de Medição: Deflectômetros digitais ou relógios comparadores centesimais montados em vigas de referência (vigas de referência independentes) isoladas, para monitorar o deslocamento milimétrico da estaca sem sofrer interferência das deformações do terreno circundante.

Passo a passo do procedimento operativo

1. Preparação do topo: Regularização e nivelamento da cabeça da estaca ensaiada com argamassa de alta resistência ou placas de aço;

2. Montagem do sistema de reação: Instalação das vigas metálicas principais e secundárias alinhadas perfeitamente ao eixo vertical da estaca;

3. Instalação dos instrumentos: Posicionamento do macaco hidráulico, célula de carga e dos sensores de deslocamento nas vigas de referência;

4. Ciclo de carregamento: Aplicação da força em estágios sucessivos (geralmente de 10% a 20% da carga de projeto prevista). Cada estágio é mantido até a estabilização dos recalques, conforme preconizado pela NBR 16903;

5. Leitura e descarregamento: Registro rigoroso dos tempos e das deformações em cada patamar, seguido pelo alívio gradual da pressão para mensurar o recalque elástico (retorno) e o recalque permanente (plástico).

Interpretação técnica dos resultados

Após a coleta de campo, os engenheiros geotécnicos processam as leituras para plotar a curva carga x deslocamento. Por meio de métodos de extrapolação consolidados (como os critérios de Van der Veen, Davisson ou Chin), determina-se a carga de ruptura convencional da fundação e estipula-se o fator de segurança global adotado na obra.

Importância da Engenharia Especializada

A execução de uma prova carga estática envolve altas pressões hidráulicas e o manuseio de toneladas de estruturas metálicas de reação. Por esse motivo, a contratação de profissionais especializados confere diferenciais indispensáveis para o sucesso da atividade.

• Expertise Técnica: Domínio na calibração fina dos instrumentos e na leitura em tempo real do comportamento reológico do solo sob tensão;

• Garantia de Conformidade: Emissão de laudos periciais e relatórios técnicos assinados por engenheiros com registro de Anotação de Responsabilidade Técnica (ART) junto ao CREA;

• Gerenciamento de Riscos: Capacidade operacional para identificar tendências de ruptura brusca durante o ensaio e adotar procedimentos de alívio rápido de carga, protegendo a integridade física dos operadores e os equipamentos do canteiro.
