Ensaios de integridade pit

Abordagens Iniciais sobre o Ensaio de Integridade PIT

O ensaios de integridade pit consolidou-se como um dos ensaios não destrutivos (END) mais dinâmicos e fundamentais para o controle de qualidade na construção civil.

Desenvolvido para avaliar a continuidade física e a homogeneidade geométrica de fundações profundas, o ensaio é perfeitamente aplicável tanto em estacas moldadas in loco (como hélice contínua, estacas escavadas e barretas) quanto em estacas cravadas (pré-moldadas de concreto ou metálicas).

No cenário nacional, o ensaio é normatizado pela ABNT NBR 16795 (Solo — Ensaios de integridade de baixa deformação em fundações profundas), mantendo total equivalência técnica com diretrizes internacionais de referência, como a ASTM D5882.

A técnica baseia-se no princípio da propagação de ondas sônicas unidimensionais: o topo da estaca é submetido ao impacto de um martelo de mão calibrado, gerando uma onda mecânica que viaja ao longo do fuste.

Quaisquer alterações nas características do meio físico — como variações na área da seção transversal ou na densidade do concreto — provocam reflexões da onda que retornam ao topo e são registradas por sensores de alta sensibilidade.

Benefícios Técnicos do Ensaio de Integridade PIT

A implementação sistemática do método PIT nos planos de amostragem de um canteiro de obras gera retornos diretos na robustez da engenharia aplicada ao projeto.

Aumento da Confiabilidade dos Elementos de Fundação

O benefício imediato da aplicação do PIT é o ganho em previsibilidade e confiabilidade das fundações enterradas. Uma vez que o processo de concretagem subsuperficial está exposto a riscos invisíveis a olho nu, o ensaio fornece um diagnóstico detalhado da rigidez estrutural da estaca. Isso assegura que cada elemento inspecionado cumpra os padrões mecânicos estipulados no projeto, mitigando o risco de falhas catastróficas durante o adensamento ou após a subida dos pavimentos.

• Identificação de Variações de Impedância: Mapeia mudanças bruscas na relação entre as propriedades elásticas do material e a área geométrica do fuste;

• Detecção de Seccionamento e Alargamento: Localiza zonas de descontinuidade total (fraturas), estrangulamentos ou regiões com superconsumo de concreto (alargamentos por solo mole);

• Garantia de Segurança nas Construções: Confere o aval técnico necessário para a continuidade das etapas de superestrutura.

Redução de Custos com Manutenção e Sinistros

O controle de qualidade preventivo via PIT contribui diretamente para a economia de recursos e otimização do orçamento do empreendimento. Solucionar uma desconformidade em uma estaca antes da execução do bloco de coroamento envolve métodos corretivos simples. Em contrapartida, lidar com falhas de fundação de forma tardia — quando a estrutura já apresenta trincas por recalque diferencial — demanda intervenções milionárias, como reforços com microestacas injetadas ou macaqueamento hidráulico.

• Minimização de Paradas Inesperadas: Evita o embargo técnico da obra por incidentes geotécnicos;

• Redução de Gastos com Reparos Emergenciais: Elimina intervenções invasivas pós-construção;

• Otimização do Planejamento: Racionaliza o cronograma físico-financeiro do projeto.

Melhoria na Segurança Operacional

A segurança durante o ciclo de vida da obra e a estabilidade de longo prazo da edificação são prioridades absolutas. Ao certificar que o bulbo de tensões de cada estaca trabalhará sobre um elemento estrutural íntegro, o ensaio garante o estrito cumprimento das diretrizes de segurança vigentes. Essa previsibilidade confere maior tranquilidade operacional às equipes de campo e aos projetistas estruturais.

Vantagens dos Ensaios de Integridade PIT

Além de sua precisão analítica, o PIT oferece vantagens competitivas e logísticas que o diferenciam de métodos tradicionais mais lentos ou destrutivos.

Detecção Precoce de Falhas com Alta Tecnologia

A principal vantagem do método reside na sua capacidade de “enxergar” anomalias profundas por meio do processamento computacional de sinais elétricos. Sensores e softwares dedicados identificam fissuras capilares, vazios na matriz de concreto (ninhos de abelha) ou contaminações por lama bentonítica que passariam despercebidas até que a estrutura fosse severamente solicitada.

Conformidade com Normas Técnicas e Regulamentares

O cumprimento estrito da NBR 16795 blinda as construtoras contra sanções jurídicas e multas por descumprimento de compliance técnico. A consolidação de um banco de dados com os ensaios PIT de uma obra aumenta o valor patrimonial do ativo, simplifica auditorias e agiliza a aprovação de apólices com companhias de seguro habitacional ou industrial.

Otimização de Processos Executivos

A agilidade com que os ensaios são realizados permite o monitoramento e o ajuste dos métodos de perfuração e concretagem em tempo real. Se o ensaio PIT detectar estrangulamentos repetitivos em determinado horizonte de solo, a equipe de engenharia pode corrigir imediatamente a fluidez do concreto ou a velocidade de extração do trado nas estacas seguintes, otimizando o processo e elevando o padrão do produto final.

Metodologia de Aplicação e Interpretação em Campo

Para obter resultados confiáveis, a aplicação do PIT deve seguir um rito metodológico sequencial operado por equipamentos de alta resolução.

Escolha da Metodologia e Equipamentos Necessários

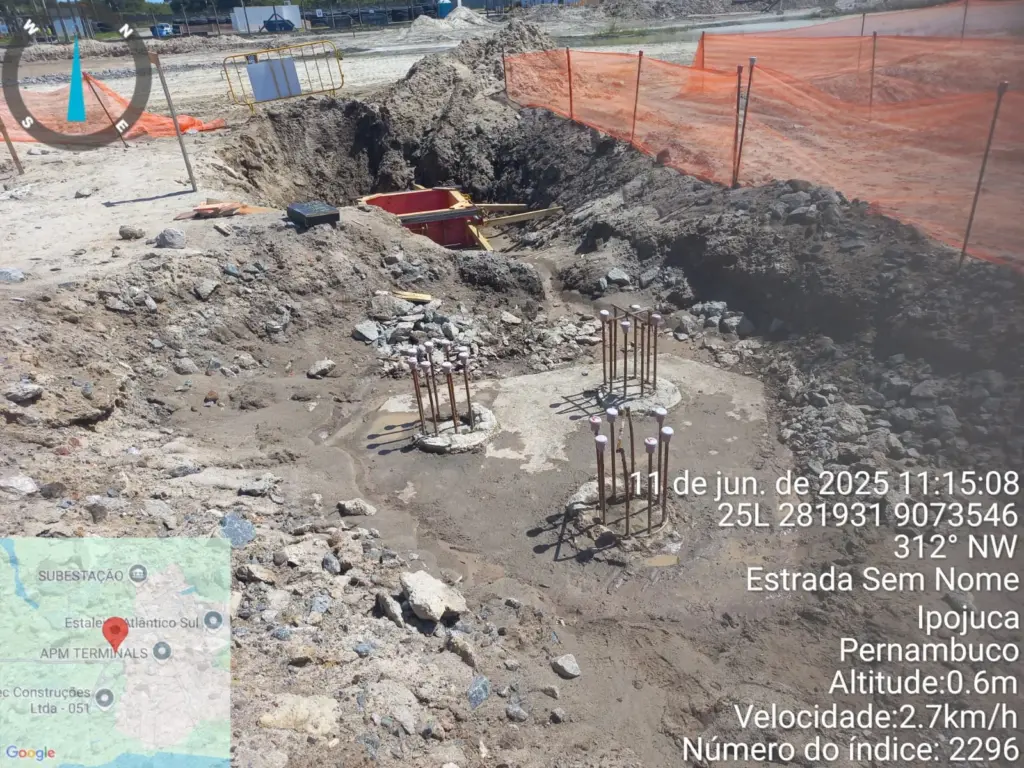

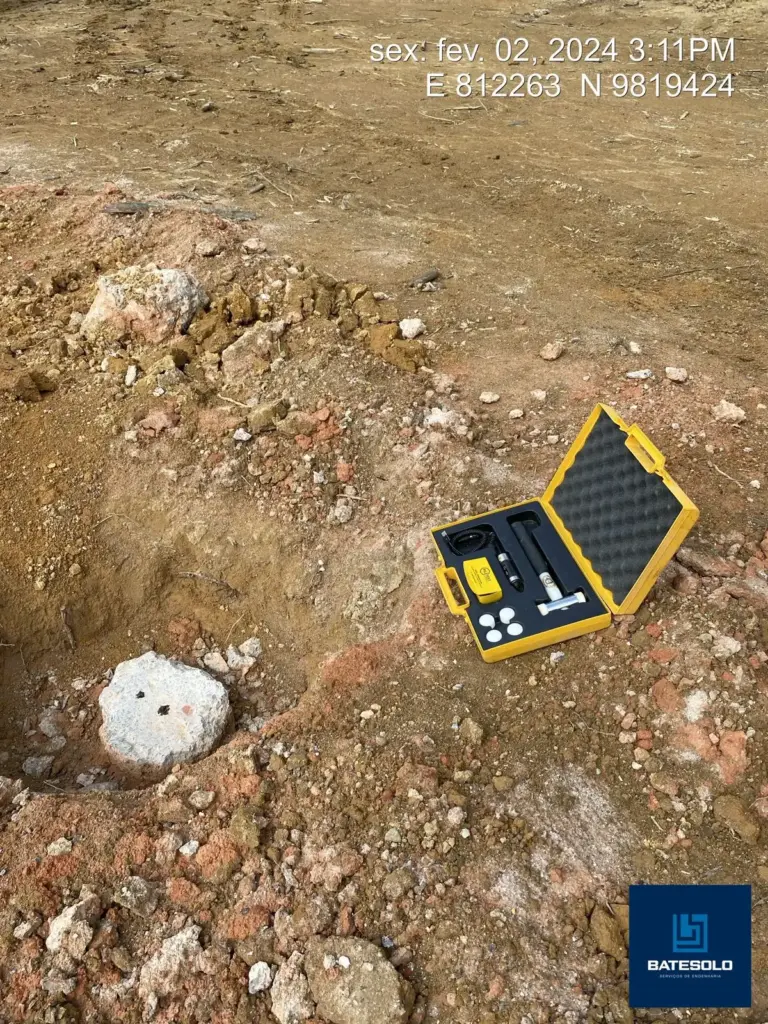

Embora o ensaio baseie-se no método sônico por eco de pulso (Pulse Echo), a instrumentação de campo exige componentes robustos e calibrados:

• Acelerômetros de Alta Sensibilidade: Sensores piezoelétricos fixados ao topo da estaca por meio de uma cera de acoplamento rígida;

• Equipamentos de Digitalização de Sinais: Módulos de aquisição portáteis que convertem o sinal analógico captado em curvas digitais;

• Software de Análise de Dados: Ferramentas que processam os sinais, aplicando filtros de ruído e ganhos exponenciais de amplitude para compensar a atenuação natural da onda no solo.

Passo a Passo para a Execução e Monitoramento

[Preparo do Topo da Estaca] ➔ [Acoplamento do Sensor] ➔ [Golpes Axiados de Martelo] ➔ [Análise Gráfica (Refletograma)]

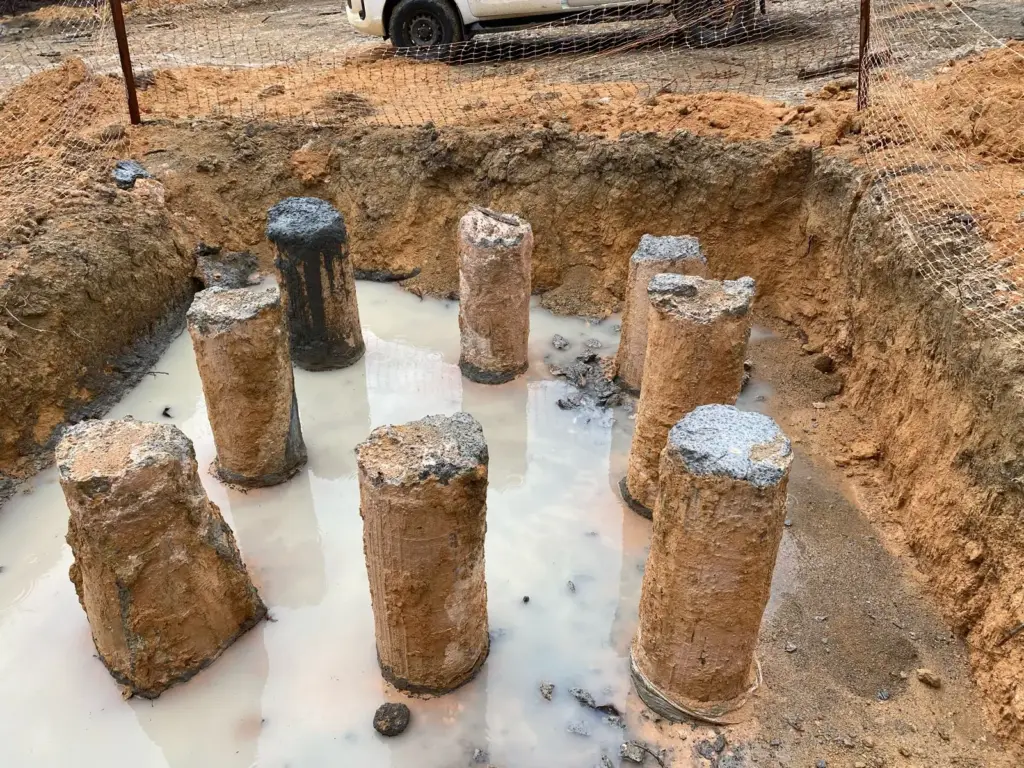

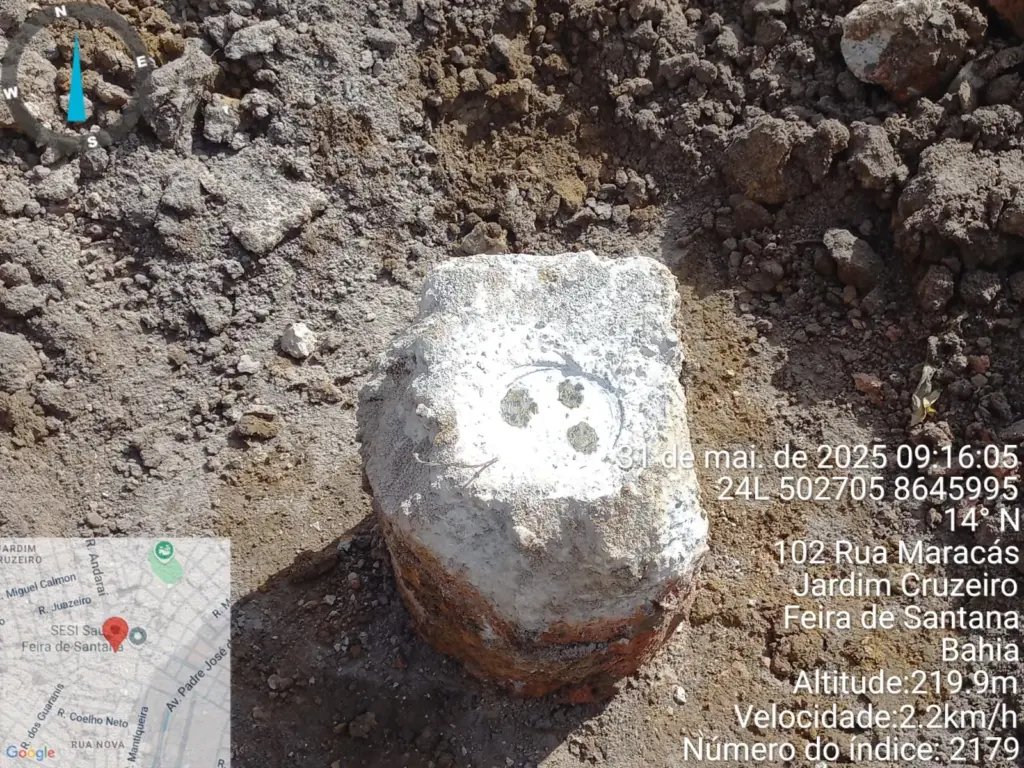

1. Preparo do Topo: O topo da estaca deve ser limpo, plano e regularizado, com a remoção de toda a camada de concreto de baixa qualidade (nata de cimento) até a exposição do concreto são;

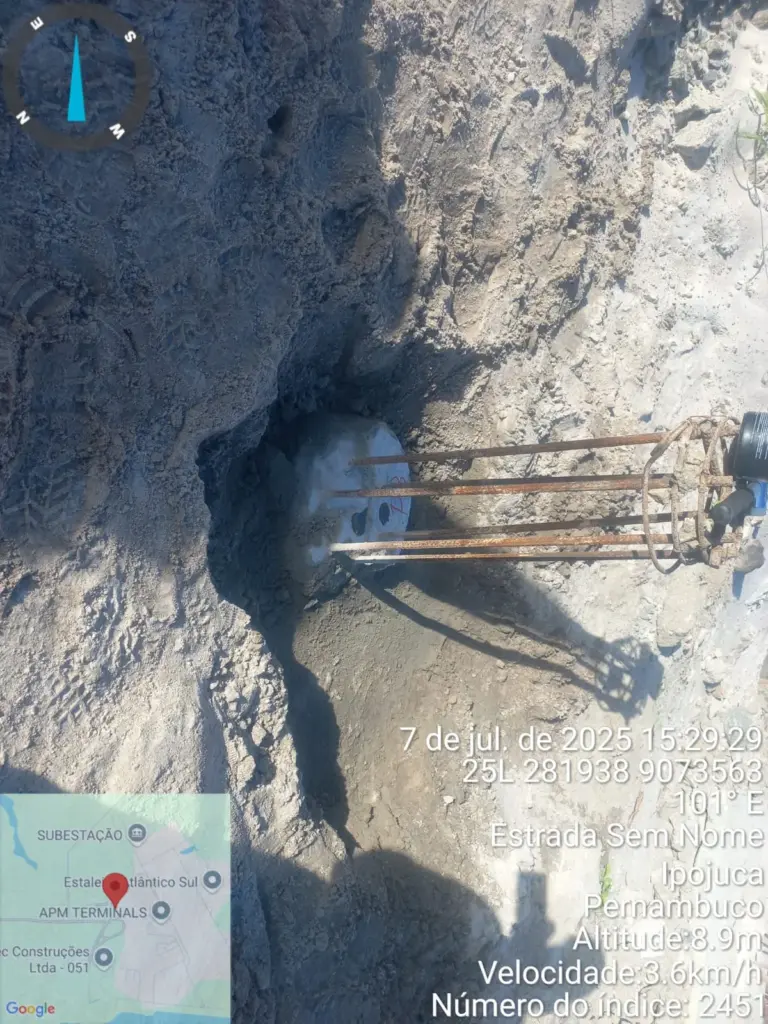

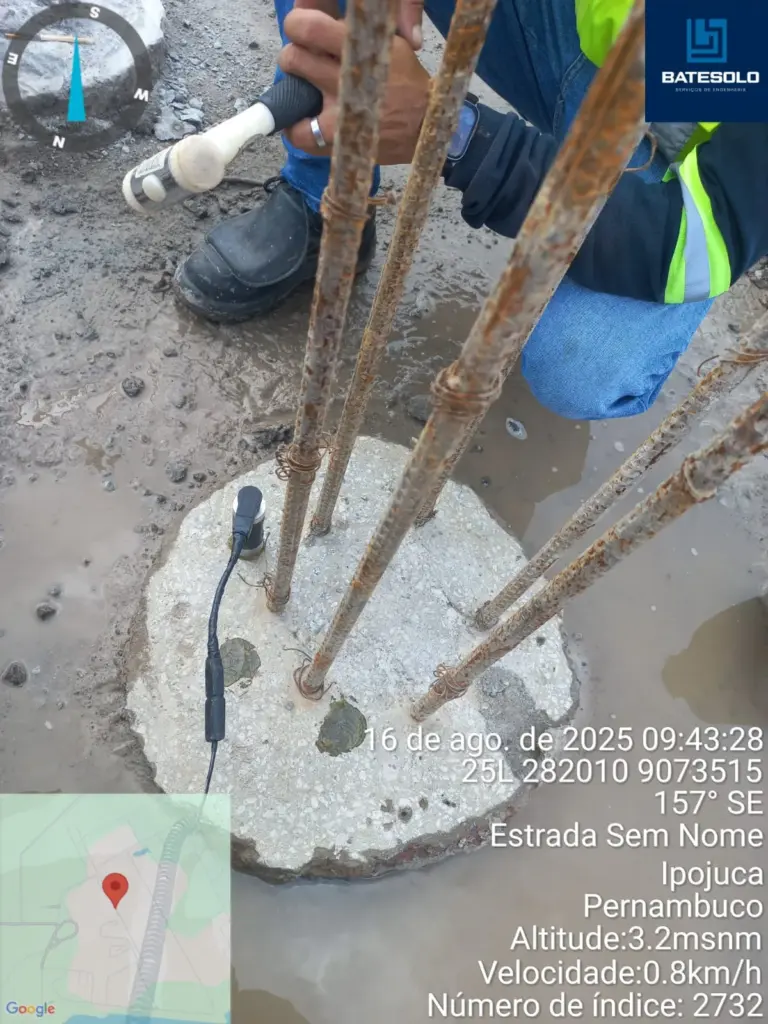

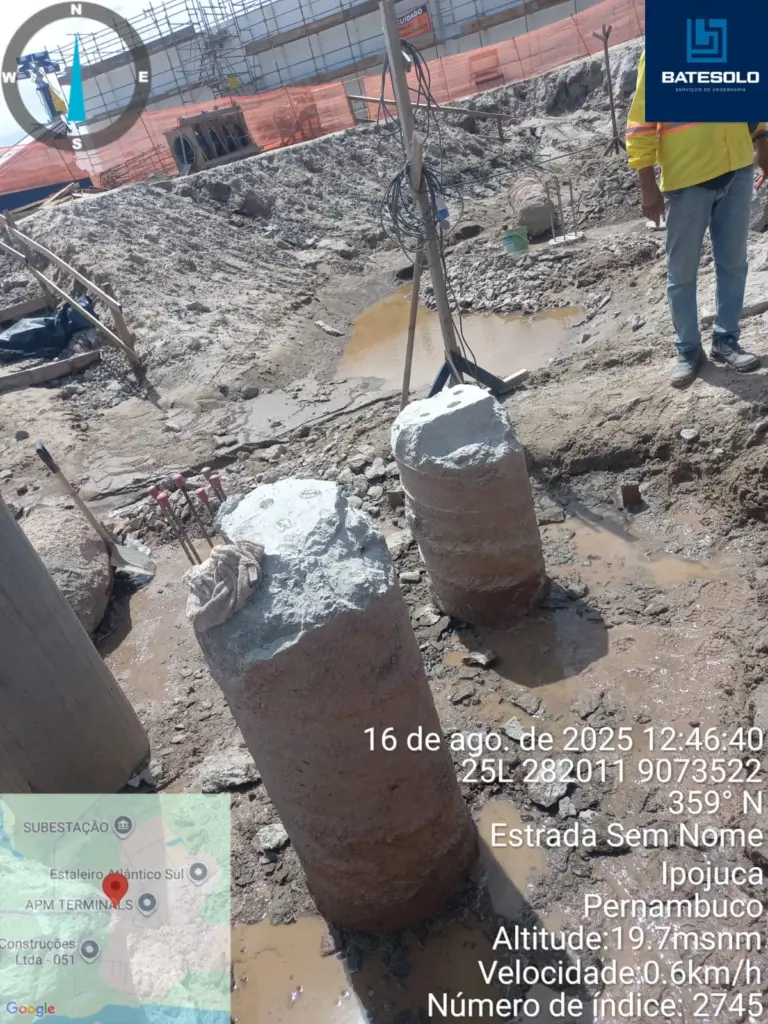

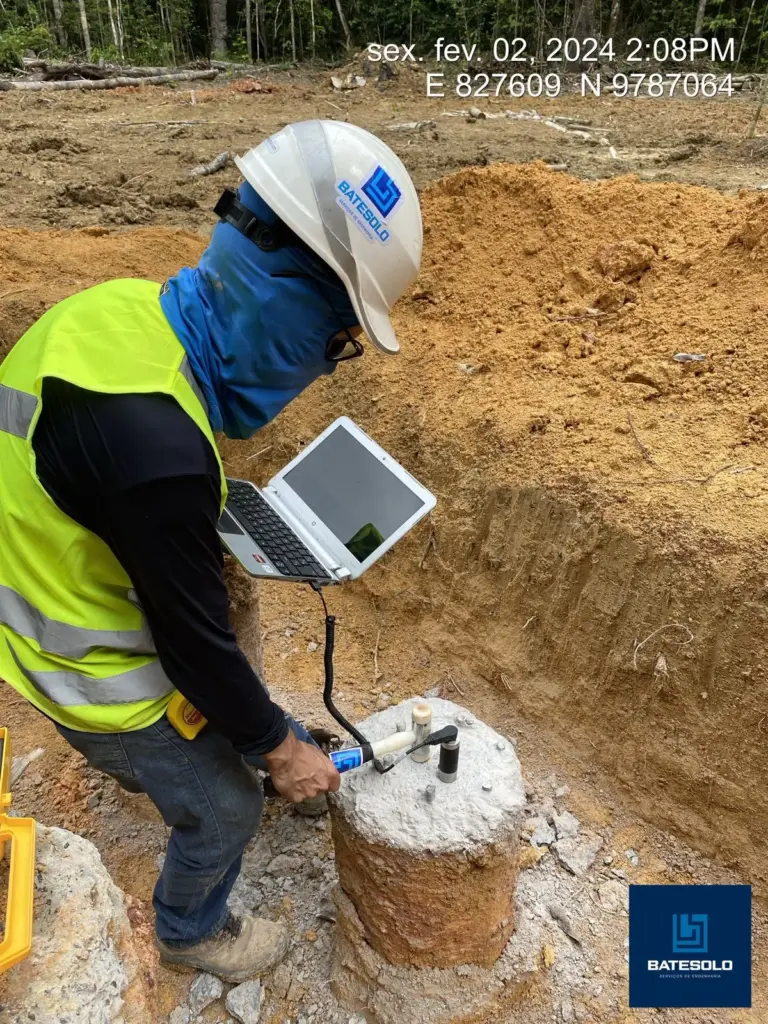

2. Implementação do Teste: Fixa-se o acelerômetro e aplicam-se golpes verticais com o martelo manual no topo da estaca;

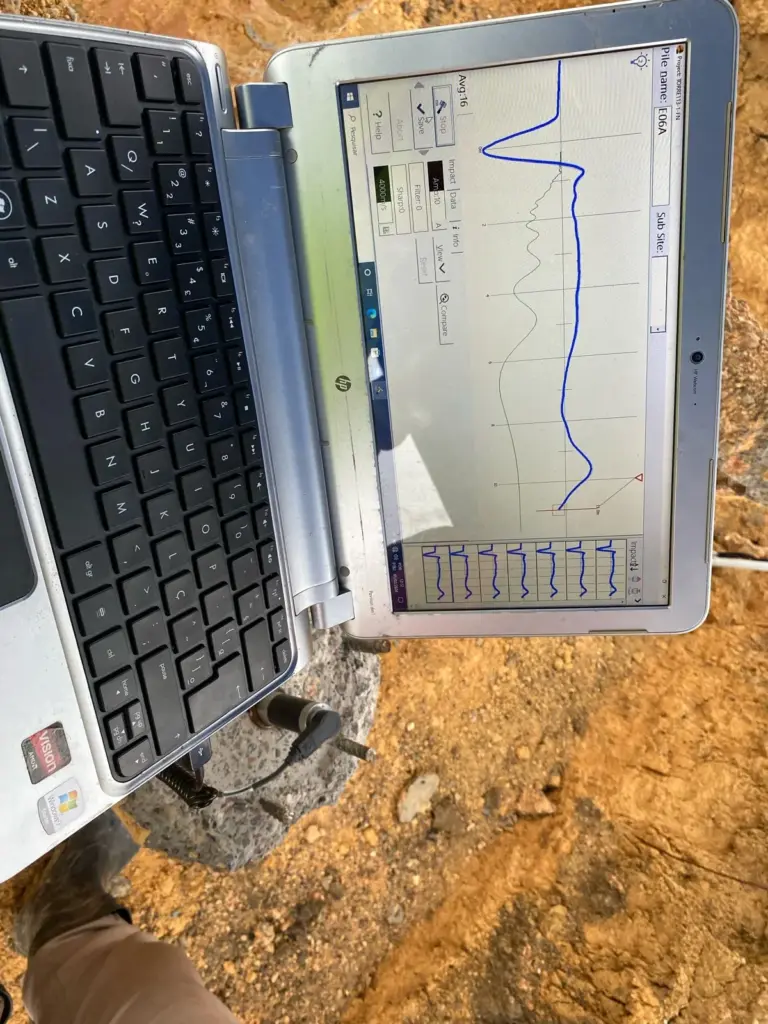

3. Interpretação Baseada em Dados: O sinal gerado dá origem ao refletograma, um gráfico que monitora a velocidade da onda em função do comprimento da estaca.

A análise das curvas gráficas deve ser conduzida por engenheiros geotécnicos seniores. Avalia-se a velocidade média de propagação da onda no concreto (geralmente calibrada entre $3500text{ m/s}$ e $4200text{ m/s}$). Se o gráfico mostrar uma reflexão significativa antes do tempo correspondente à ponta nominal da estaca, o analista consegue diagnosticar com precisão milimétrica a profundidade e a gravidade da falha estrutural.

O Ensaio PIT como Diferencial Comercial e Corporativo

No segmento corporativo B2B e industrial, o controle de qualidade não é apenas uma exigência de engenharia, mas também um valioso argumento de diferenciação de mercado.

• Apresentação de Casos de Sucesso: Relatórios técnicos consolidados comprovam como o monitoramento preventivo via PIT evitou sinistros estruturais, gerando autoridade perante investidores;

• Ofertas de Serviços Especializados: A disponibilização de equipes dedicadas exclusivamente a ensaios não destrutivos atrai contratantes de alta exigência, como os setores de infraestrutura, energia e saneamento;

• Incentivos para a Adoção Preventiva: Demonstrar a relação custo-benefício positiva do ensaio estimula incorporadores a testar uma amostragem significativamente maior de estacas por projeto, elevando o nível de segurança global do setor.

Liderança em Engenharia Geotécnica: BATESOLO

Garantir a integridade física dos elementos estruturais subsuperficiais afasta o risco geotécnico e confere estabilidade de longo prazo aos empreendimentos. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA, amparada por seus 15 anos de consolidada experiência no mercado da construção civil, especializou-se no atendimento a demandas de alta complexidade para médias e grandes empresas.

Atuando com rigor normativo frente à ABNT NBR 16795, a BATESOLO mobiliza equipamentos de digitalização avançados e um corpo técnico altamente especializado em análises analíticas de refletogramas, destacando-se pela extrema agilidade e precisão na entrega dos laudos técnicos.

Descubra como os ensaios de integridade PIT podem transformar o controle de qualidade da sua obra.
