Prova de carga estática

Diretrizes Técnicas da prova de carga estática

A prova de carga estática (PCE) é considerada o método mais tradicional e preciso da engenharia geotécnica para determinar a capacidade de carga de ruptura e avaliar o comportamento deformacional (recalque) de fundações profundas.

Diferente dos ensaios baseados na propagação de ondas (métodos dinâmicos), a PCE consiste na aplicação de forças reais, lentas e progressivas diretamente no topo da estaca. O procedimento simula com máxima fidelidade as ações e solicitações que a superestrutura exercerá sobre os elementos de fundação ao longo de sua vida útil, permitindo mapear de forma direta o binômio carga versus deslocamento.

No Brasil, a execução desse ensaio de campo é integralmente regida pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), que fixa os critérios operacionais para testes de compressão, tração e esforços transversais.

Benefícios do Controle Tecnológico por PCE

A aplicação sistemática da prova de carga estática gera impactos profundos na matriz de controle de qualidade e na segurança patrimonial de grandes empreendimentos.

Garantia Absoluta de Segurança Estrutural

O principal benefício da PCE é o fornecimento de parâmetros físicos incontestáveis a respeito da interação solo-estaca. Como o ensaio submete a estaca a escalonamentos de carga reais, ele anula as margens de erro associadas às fórmulas dinâmicas de cravação ou aos métodos semi-empíricos de cálculo de capacidade de carga. Esse rigor metodológico permite:

• Confirmar o fator de segurança real do sistema de fundação;

• Garantir que os elementos estruturais profundos não sofram ruptura por cisalhamento do solo ou falha estrutural do fuste;

• Controlar e prever os recalques sob cargas de serviço, blindando a edificação contra deformações diferenciais que causam trincas, fissuras ou desaprumos na superestrutura.

Otimização Orçamentária e Redução de Custos

Embora demande uma infraestrutura logística mais robusta que os ensaios dinâmicos, a prova de carga estática atua como uma excelente ferramenta de otimização de custos. Ao quantificar a resistência real e o atrito lateral mobilizado pelo terreno — que frequentemente superam as estimativas teóricas conservadoras —, o projetista pode:

• Reduzir o comprimento ou o diâmetro das demais estacas do canteiro;

• Otimizar o consumo de materiais essenciais (como concreto e armaduras de aço);

• Mitigar o risco de sinistros futuros, cujas correções retroativas de engenharia (underpinning ou reforço de fundação) demandam investimentos substancialmente maiores.

Incremento na Confiabilidade dos Projetos Geotécnicos

Com os dados analíticos consolidados pelo ensaio, o corpo de engenheiros substitui premissas estimadas por métricas exatas de campo. A geração da curva carga versus deslocamento valida as hipóteses de projeto e subsidia as decisões técnicas com alto nível de previsibilidade mecânica, o que eleva a credibilidade técnica do empreendimento perante investidores, comitês de auditoria e companhias seguradoras.

Procedimento Executivo Conforme a NBR 16903

Para garantir a validade dos resultados e a integridade dos operadores no canteiro de obras, o ensaio exige uma infraestrutura pesada de engenharia e uma rotina sistematizada.

Infraestrutura e Equipamentos Técnicos Requeridos

A montagem de uma PCE de alta capacidade exige um arranjo estrutural robusto de campo:

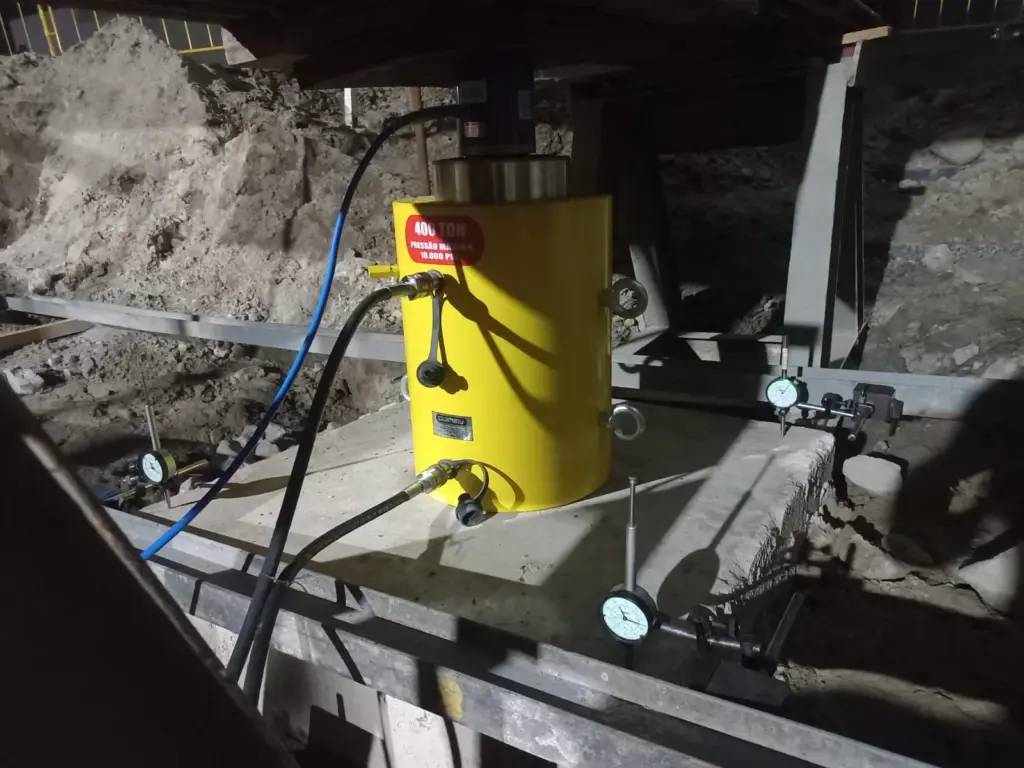

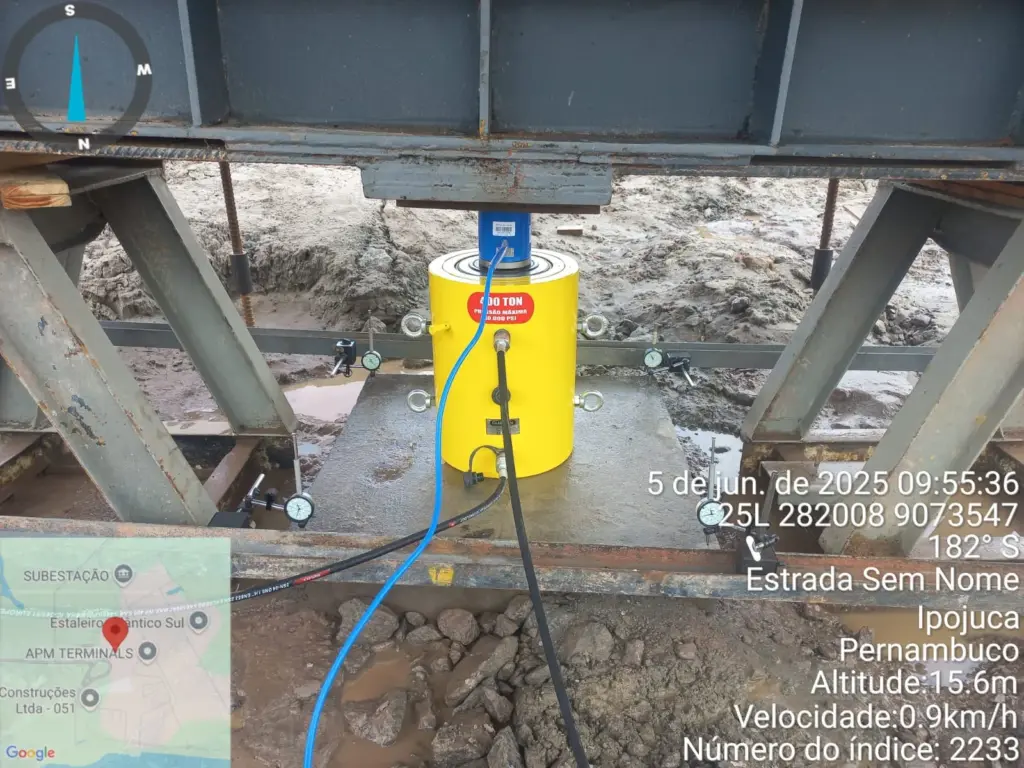

• Sistema de Aplicação de Carga: Composto por um ou mais macacos hidráulicos de alta capacidade acoplados a uma bomba hidráulica e monitorados por uma célula de carga blindada ou manômetro aferido e calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

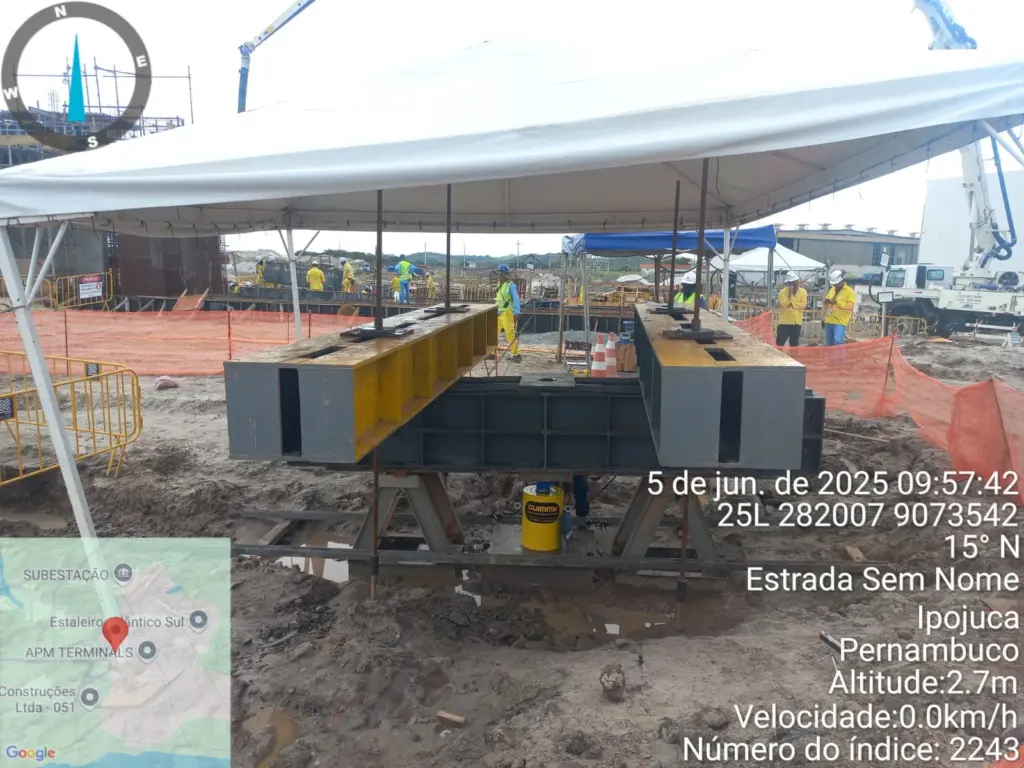

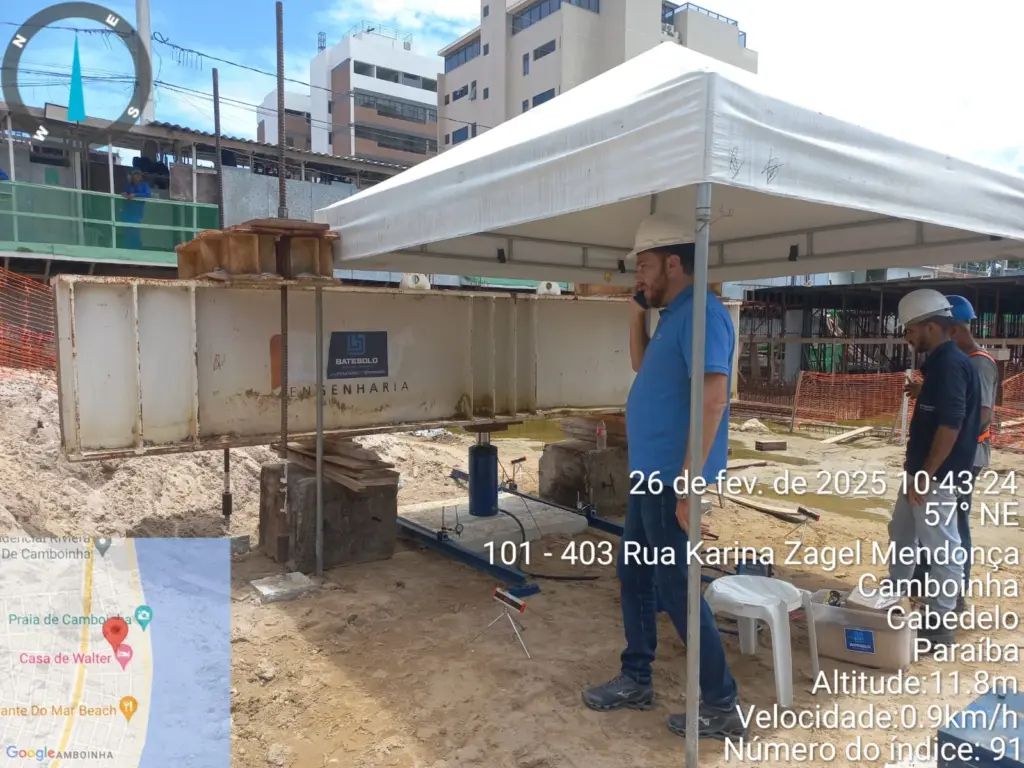

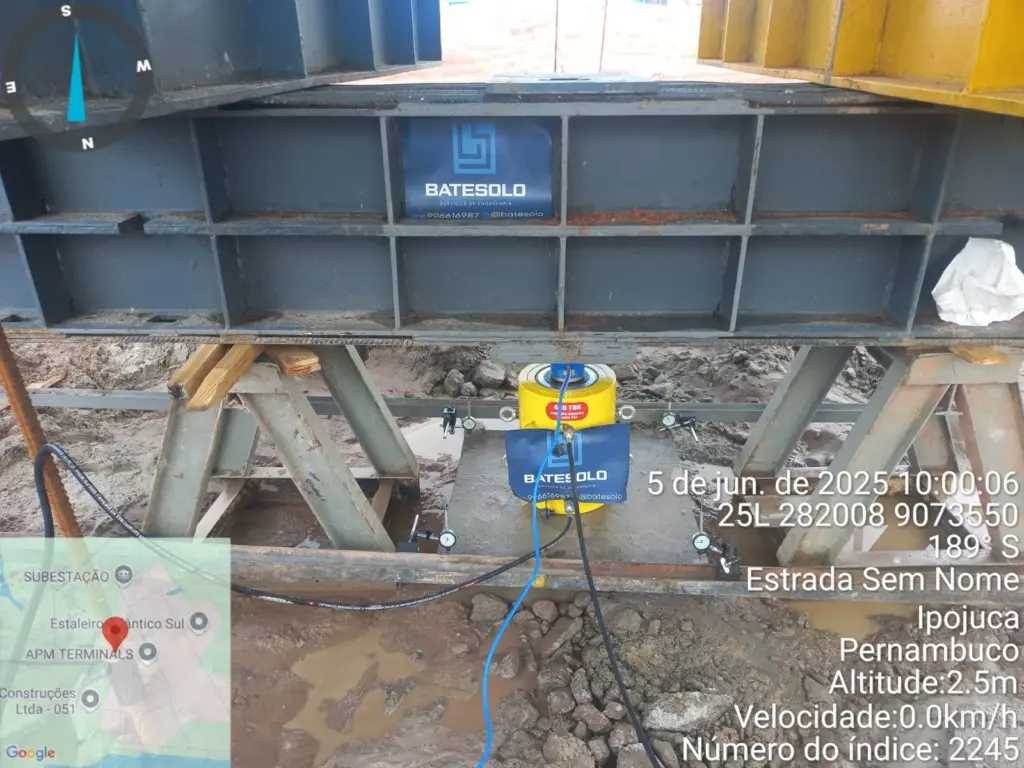

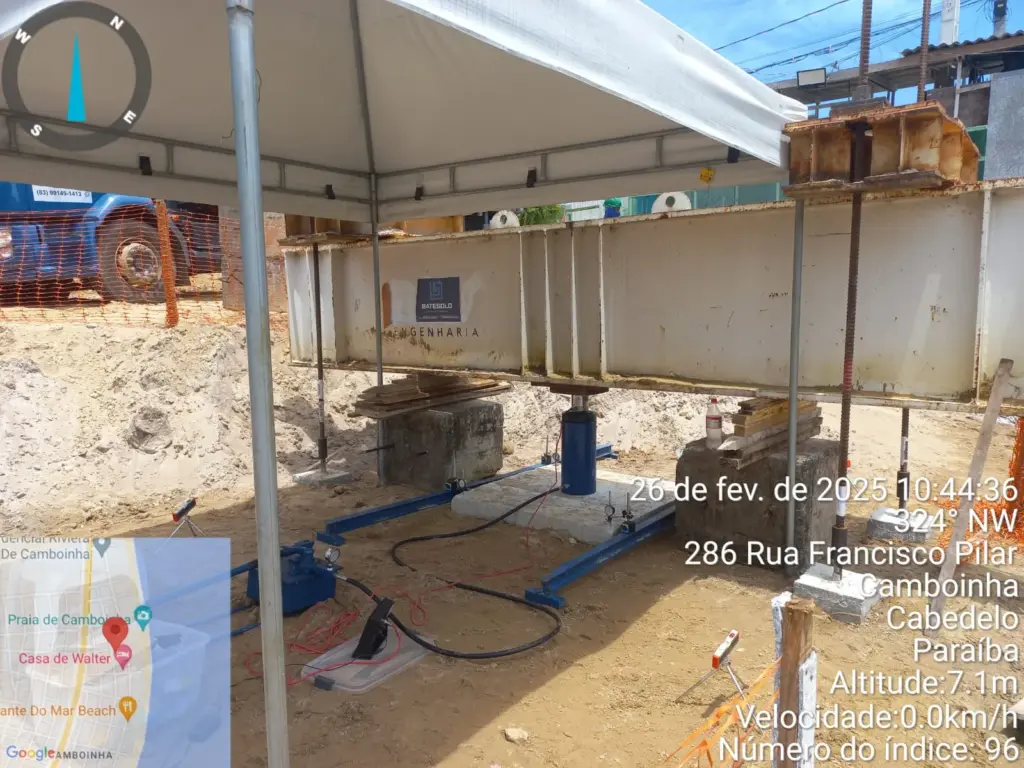

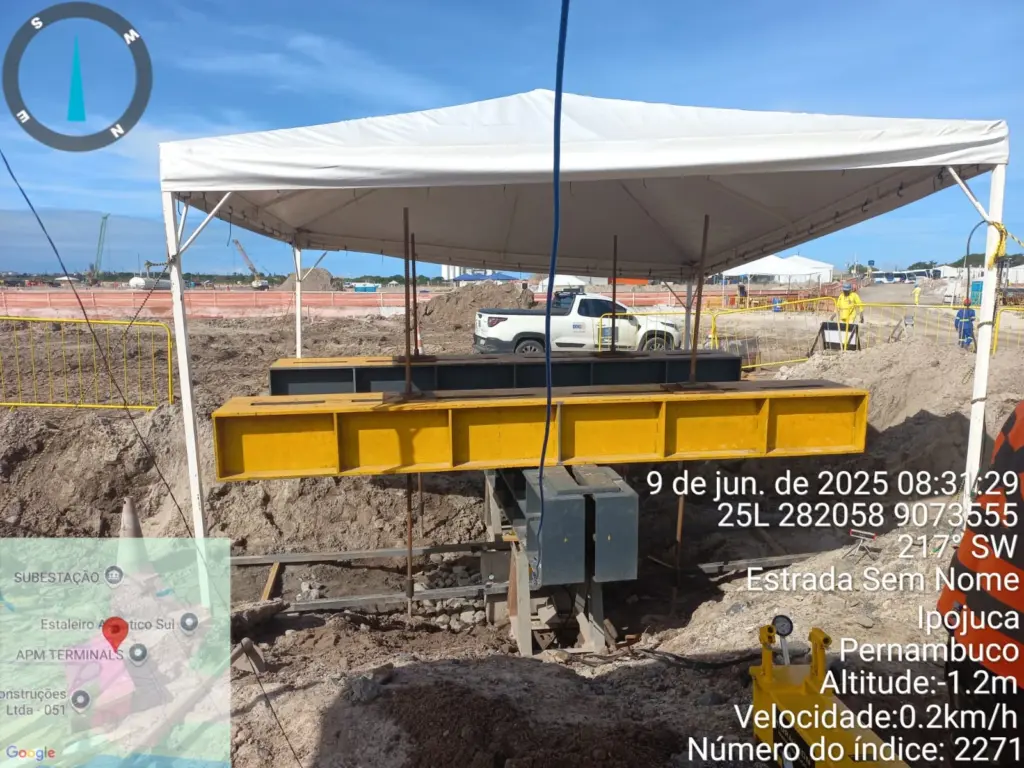

• Sistema de Reação: Estrutura contra a qual o macaco hidráulico exercerá a força de compressão. Pode ser constituído por uma plataforma preenchida com contrapesos pesados (blocos de concreto ou trilhos metálicos — sistema de peso morto) ou por vigas de reação de aço ancoradas em estacas tirantes auxiliares cravadas nas laterais da estaca de teste;

• Equipamentos de Medição de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores digitais de deslocamento linear ($LVDT$) montados simetricamente em vigas de referência independentes (vigas magnéticas) isoladas do sistema de reação para registrar os microrecalques do topo da estaca.

Etapas do Protocolo Operativo de Campo

1. Montagem da Instrumentação: Regularização do topo da estaca e posicionamento centralizado do macaco hidráulico sob o arranjo de reação. Fixação dos sensores de deslocamento;

2. Aplicação Gradual da Carga: Conforme as diretrizes da norma, a carga total de ensaio é aplicada em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista);

3. Estabilização dos Deslocamentos: A cada novo estágio de carga, a força é mantida constante até que as leituras dos sensores indiquem a estabilização das deformações do solo, dentro dos intervalos de tempo normatizados;

4. Patamar de Permanência: Ao atingir a carga máxima programada (geralmente o dobro da carga de trabalho para ensaios de comprovação ou até a ruptura física no caso de ensaios de desempenho), o carregamento é mantido estável por um período prolongado (frequentemente de 12 a 24 horas);

5. Descarregamento Estagiado: A remoção da carga é realizada de forma fracionada, registrando-se minuciosamente a recuperação elástica do elemento (repique elástico) e isolando-se a deformação plástica residual acumulada no solo.

Interpretação Analítica e Curva Carga x Deslocamento

Após a conclusão da fase de campo, os dados brutos de carga (pressão) e recalques (deslocamentos verticais) são processados matematicamente para a plotagem da curva característica do elemento de fundação.

Através de métodos analíticos normatizados (como o método de Van der Veen ou Davisson), os engenheiros geotécnicos isolam a carga de ruptura real, avaliam a rigidez do fuste e determinam a eficiência da ponta da estaca, validando a segurança do estaqueamento global.

Diferenciais Competitivos e Aplicações no Mercado

A execução rigorosa da prova de carga estática estabelece vantagens estratégicas significativas para construtoras e gerenciadoras de projetos:

• Conformidade Legal e Técnica: O atendimento estrito à NBR 16903 e à NBR 6122 (Projeto e execução de fundações) resguarda legalmente a responsabilidade técnica dos profissionais e garante a conformidade com as exigências de órgãos fiscalizadores;

• Diferenciação Tecnológica: Construtoras que incorporam ensaios estáticos em suas rotinas demonstram compromisso com a engenharia de alto desempenho, destacando-se em mercados técnicos competitivos;

• Mitigação de Riscos Jurídicos e Contratuais: A entrega de laudos periciais e relatórios de PCE certificados gera transparência institucional, aumentando a fidelização e a confiança dos clientes de médio e grande porte.
