Prova de carga estática em fundação profunda

Diretrizes Técnicas da Prova de Carga Estática em Fundação Profunda

A prova de carga estática em fundação profunda (PCE) é consagrada na engenharia geotécnica como o método mais preciso e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos como estacas e barretes.

Regida no Brasil pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), a PCE consiste na aplicação de forças reais, lentas e progressivas diretamente no topo do elemento estrutural instrumentado. Esse procedimento simula com máxima fidelidade as solicitações mecânicas permanentes e variáveis que a superestrutura exercerá sobre as fundações ao longo de sua vida útil, permitindo mapear de forma direta a interface solo-estrutura.

Benefícios do Controle Tecnológico em Fundações Profundas

A execução sistemática da prova de carga estática atua como o pilar central do controle de qualidade e da mitigação de riscos em projetos de infraestrutura e edificações de grande porte.

Aumento da Segurança Estrutural

O principal benefício da PCE é o fornecimento de parâmetros físicos reais sobre o comportamento do subsolo sob pressão, eliminando as margens de erro associadas a estimativas puramente teóricas ou correlações indiretas (como as do ensaio $SPT$). Este monitoramento minucioso permite:

• Confirmar se as estacas suportam integralmente as cargas limites e de serviço previstas em projeto;

• Identificar falhas executivas ocultas no fuste da estaca (como estrangulamento da seção de concreto, contaminação do material ou deficiência de armadura) antes da elevação da superestrutura;

• Prevenir a ocorrência de recalques diferenciais acentuados, que geram patologias estruturais graves, como fissuras, trincas, inclinações e desaprumos nas vigas e paredes.

Redução de Riscos de Falhas e Sinistros

A PCE mitiga incertezas associadas a recalques e deformações indesejadas do maciço de solo. Ao dispor de dados geotécnicos precisos obtidos diretamente no canteiro, a equipe de engenharia pode ajustar o projeto se necessário, minimizando drasticamente a probabilidade de colapsos mecânicos ou deformações excessivas do terreno ao longo dos anos, garantindo a estabilidade patrimonial do empreendimento.

Validação Concreta de Projetos de Engenharia

Na fase de concepção, os engenheiros geotécnicos adotam hipóteses de cálculo baseadas em metodologias semi-empíricas. A realização da prova de carga estática fornece os dados analíticos necessários para confrontar e validar essas premissas de projeto. Ao confrontar os cálculos com a resposta física real obtida em campo, o corpo técnico pode confirmar a segurança na execução das obras e a durabilidade das estruturas a longo prazo.

Vantagens Técnicas, Financeiras e Operacionais do Método

Além de blindar a estrutura contra riscos geotécnicos, a aplicação da PCE confere diferenciais estratégicos fundamentais para o gerenciamento do canteiro de obras.

Economia Significativa em Manutenções Futuras

Muitas vezes, por escassez de dados físicos do subsolo, os projetos adotam coeficientes de segurança excessivamente conservadores, resultando em estacas superdimensionadas (com comprimentos ou diâmetros maiores que o necessário).

Quando os laudos de campo da PCE comprovam que a capacidade de carga real e o atrito lateral mobilizado pelo terreno são superiores às estimativas teóricas, o projetista pode otimizar o restante do estaqueamento. O ensaio garante que as fundações trabalhem em regime elástico seguro, o que reduz drasticamente o aparecimento de patologias ao longo dos anos, gerando uma enorme economia em manutenções corretivas estruturais e em intervenções retroativas de alta complexidade (underpinning).

Melhoria na Confiabilidade dos Dados Geotécnicos

A curva analítica gerada pelo ensaio estático expressa o comportamento mecânico puro do elemento testado. Essa alta fidelidade e confiabilidade dos dados eliminam as incertezas estatísticas e oferecem aos projetistas estruturais e geotécnicos uma base matemática e experimental sólida para a realização de análises muito mais robustas e fundamentadas.

Facilidade e Agilidade na Tomada de Decisões

Com gráficos de pressão versus deslocamento limpos e objetivos, os gestores e engenheiros conseguem avaliar rapidamente os melhores cenários técnicos para a obra. Essa facilidade e agilidade na tomada de decisões é um fator crítico em projetos de grande porte, permitindo escolher a melhor abordagem para que o processo de construção seja mais ágil, eficiente e rentável.

Como Realizar a Prova de Carga Estática

A exatidão dos resultados gerados em uma PCE depende do cumprimento rigoroso de um protocolo executivo e do emprego de instrumentação calibrada.

Equipamentos e Instrumentação Técnica Requeridos

A montagem do ensaio de campo exige uma infraestrutura mecânica e eletrônica de alta precisão:

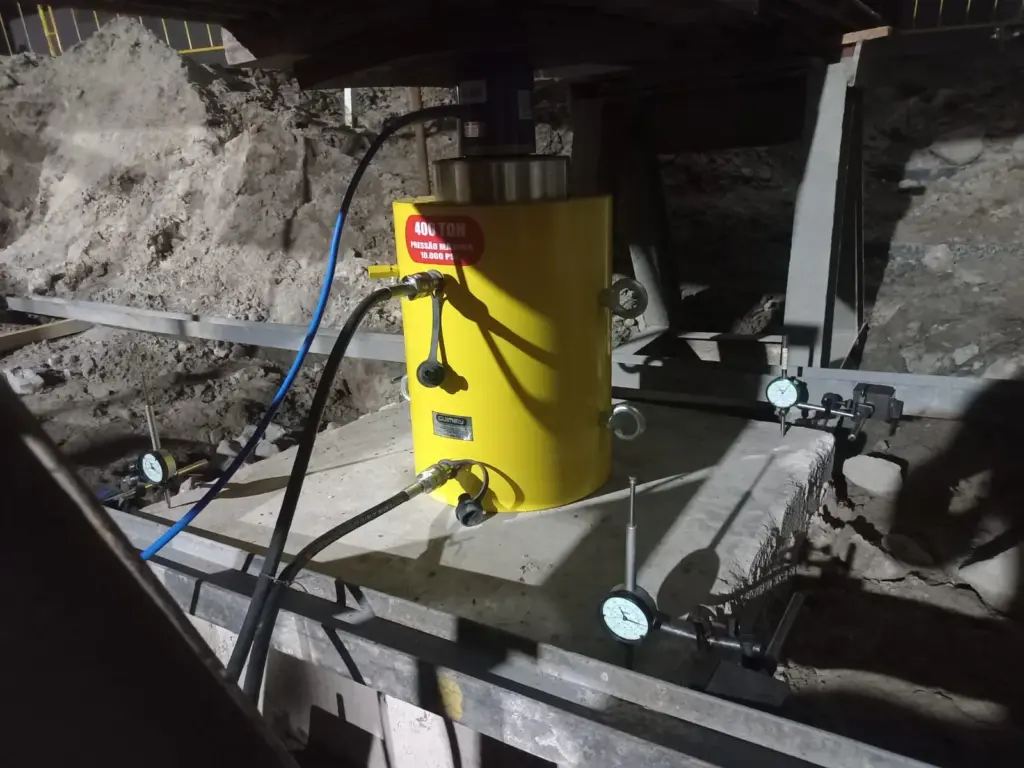

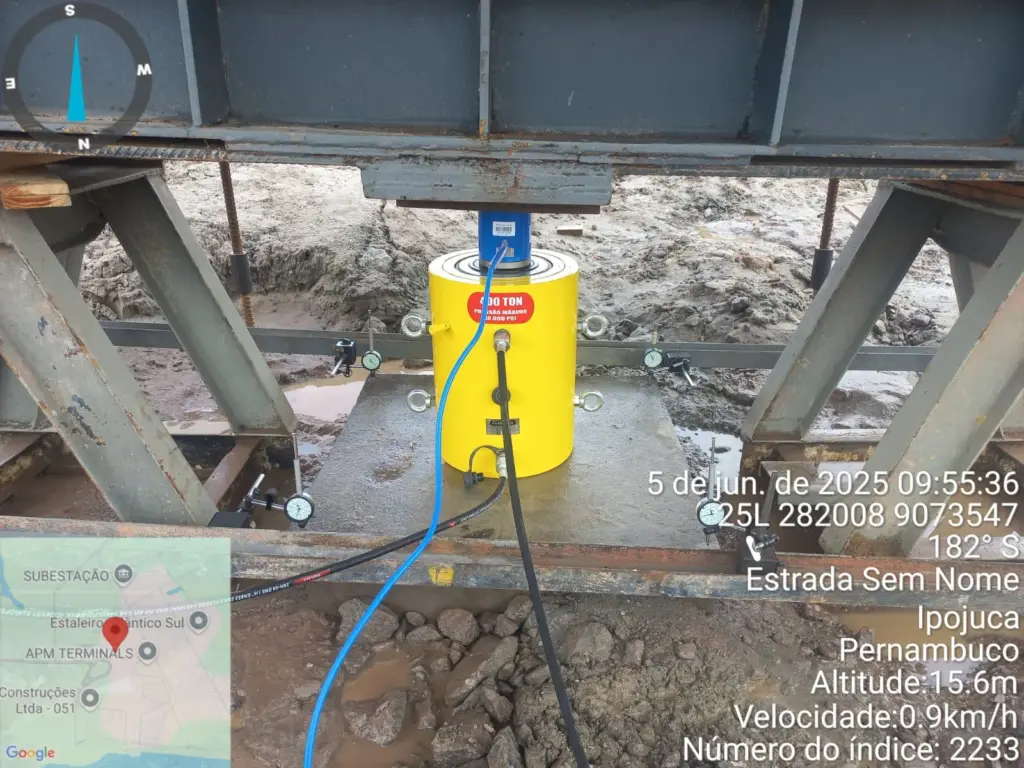

• Equipamentos de Medição e Aplicação de Carga: Composto por um ou mais macacos hidráulicos de alta capacidade (cilindros de reação) acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro aferido e calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

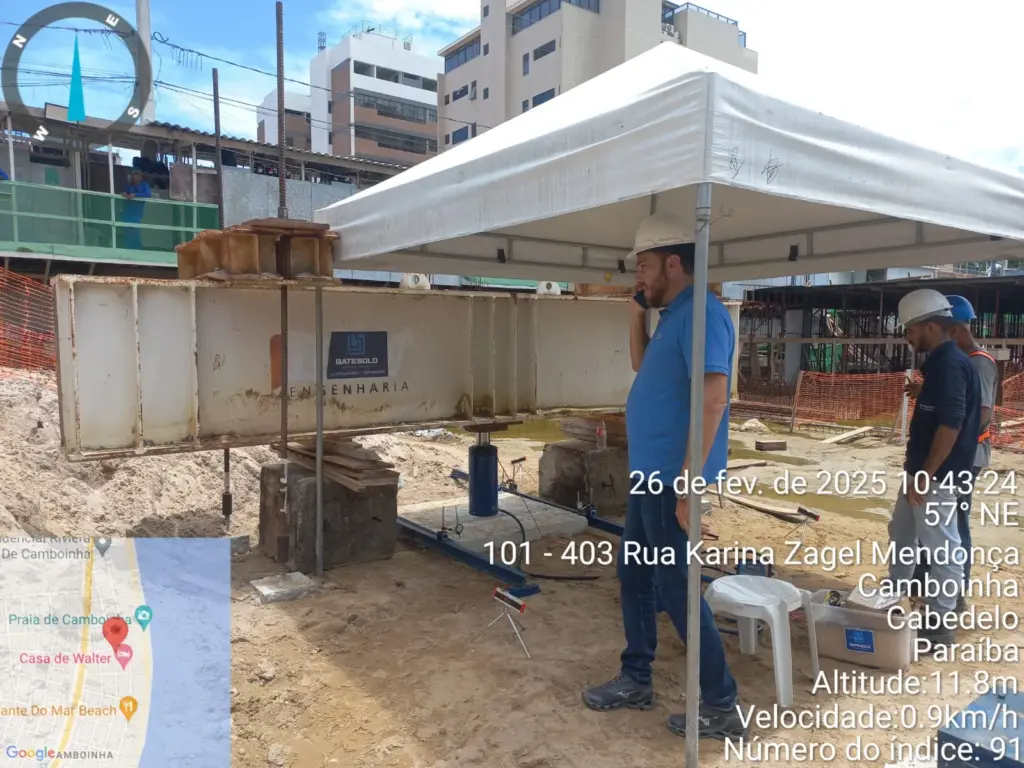

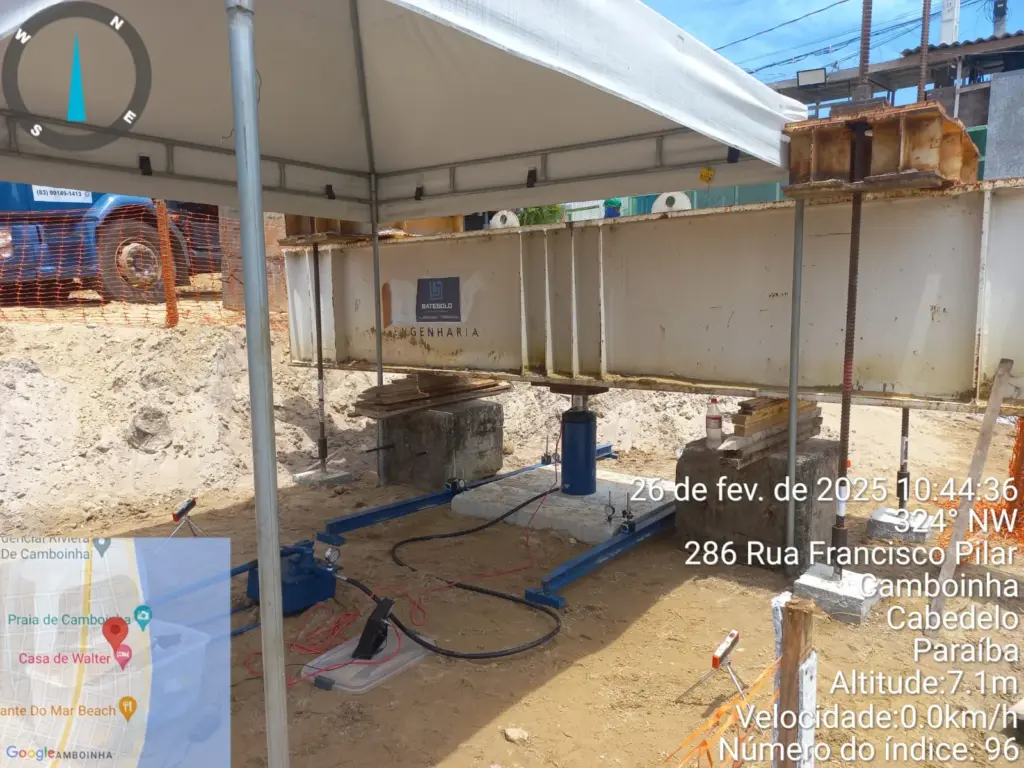

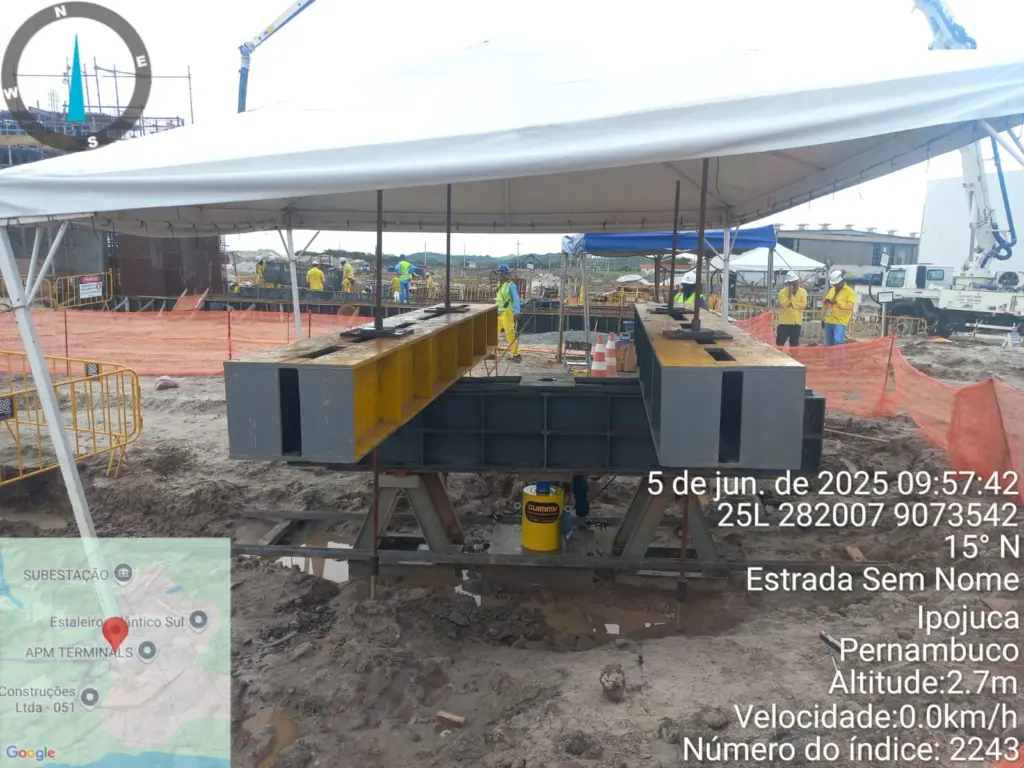

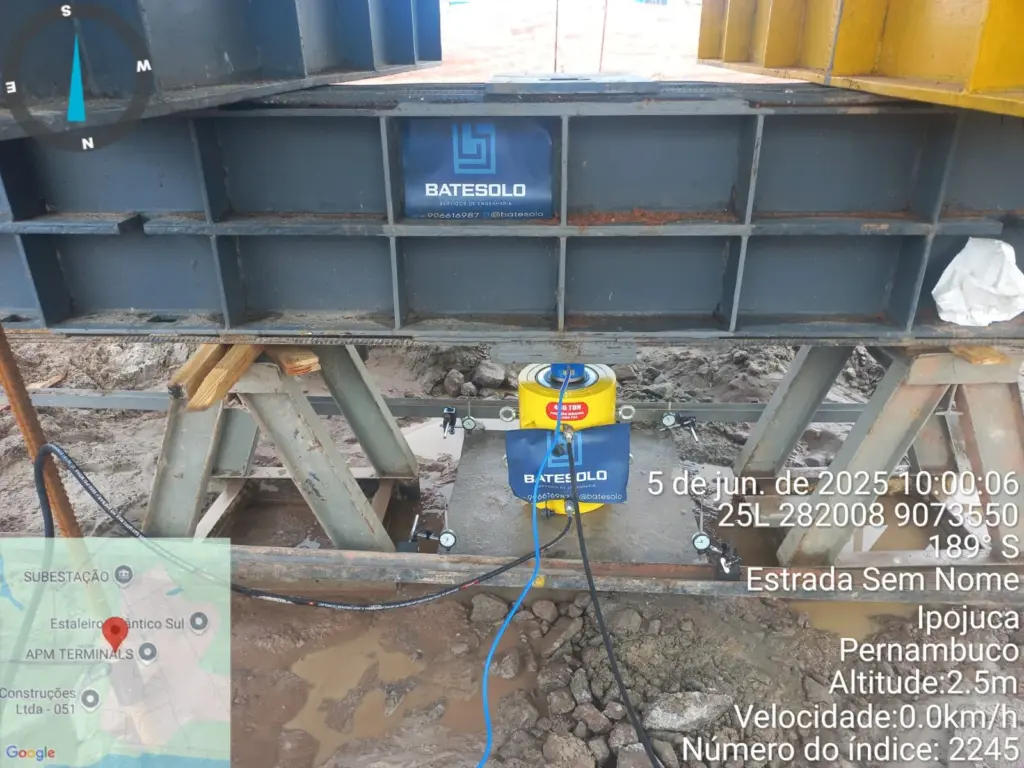

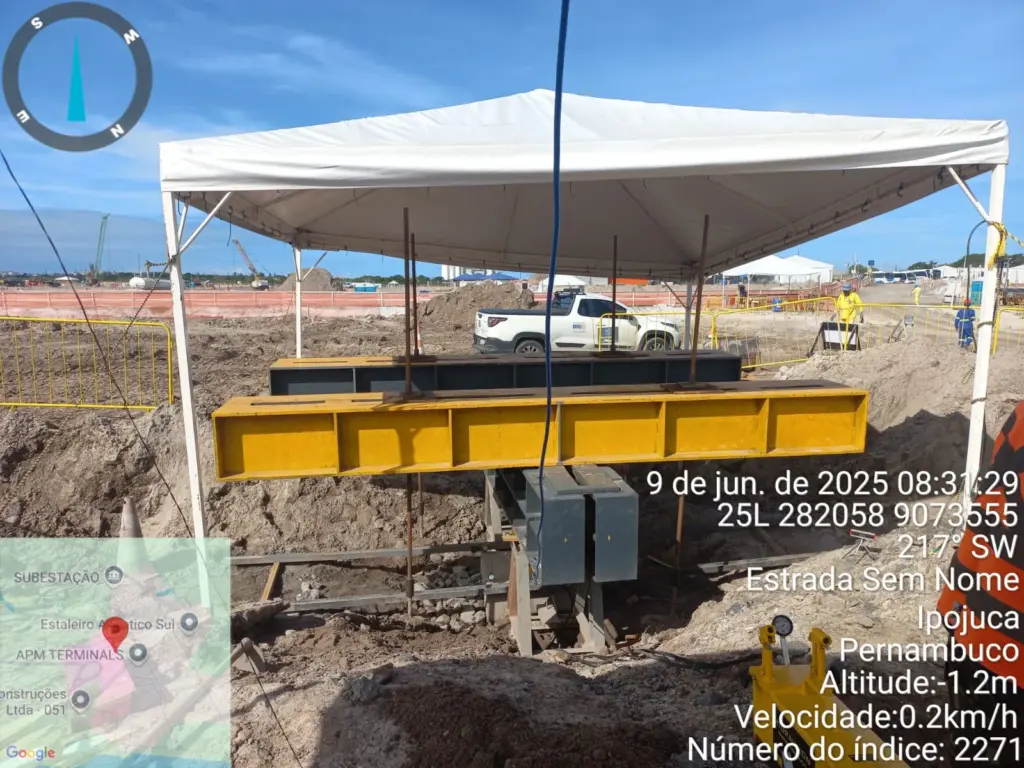

• Dispositivos de Ancoragem (Sistema de Reação): Estrutura dimensionada para resistir à força oposta exercida pelo macaco hidráulico contra o topo da estaca. Pode ser constituída por uma plataforma preenchida com toneladas de “peso morto” (blocos de concreto ou trilhos) ou por vigas de reação de aço ancoradas em estacas tirantes de reação auxiliares;

• Sistemas de Monitoramento de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos digitais ($LVDT$) instalados simetricamente nas bordas do bloco de coroamento e fixados em vigas de referência independentes (vigas magnéticas) para registrar os microrecalques verticais sem sofrer interferência da deformação do sistema de reação.

Procedimentos Passo a Passo

1. Preparação do Local e Equipamentos: Realiza-se o arrasamento e a regularização do topo da estaca de teste, garantindo uma superfície perfeitamente plana e perpendicular ao eixo do fuste. Posiciona-se o sistema de reação e fixam-se os sensores de deslocamento de forma simétrica para anular possíveis efeitos de rotação ou excentricidade parasita;

2. Aplicação Controlada da Carga: Conforme as diretrizes da NBR 16903, a carga limite do ensaio é aplicada em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista). Cada estágio é mantido constante pelo tempo fixado em norma ou até que as leituras indiquem a completa estabilização das deformações do solo;

3. Registro dos Deslocamentos e Descarregamento: Durante todo o ensaio, os microrecalques são monitorados continuamente. Ao atingir a carga máxima programada (geralmente o dobro da carga de trabalho), o carregamento é mantido estável por um período prolongado (frequentemente de 12 a 24 horas). Na sequência, realiza-se o descarregamento fracionado para registrar a recuperação elástica do material (repique elástico) e isolar a deformação plástica residual acumulada no solo.

Interpretação dos Resultados Obtidos

Os dados de carga (pressão) e deslocamento (recalque) coletados em campo são processados matematicamente para a plotagem da curva carga x deslocamento.

Através de métodos analíticos e matemáticos consagrados (como os métodos de Van der Veen ou Davisson), os engenheiros geotécnicos realizam a extrapolação para determinar a carga de ruptura real da fundação profunda e fixar o coeficiente de segurança global do estaqueamento, assegurando a conformidade técnica com as exigências da ABNT NBR 6122 (Projeto e execução de fundações).

Escopo de Aplicações Práticas em Projetos de Engenharia

A versatilidade e a precisão da prova de carga estática em fundações profundas tornam sua aplicação indispensável em diversos segmentos de alta responsabilidade estrutural:

• Complexos de Energia Renovável e Infraestrutura: Validação das fundações profundas de torres de transmissão, subestações e bases de aerogeradores em parques eólicos;

• Obras de Arte Especiais (OAE): Garantia de capacidade portante para encontros e pilares de pontes, viadutos e passarelas sob elevadas ações dinâmicas e estáticas;

• Edificações Verticais e Parques Industriais: Controle tecnológico do solo para assentamento seguro de prédios de múltiplos pavimentos e bases de maquinários pesados na indústria de refino e petroquímica;

• Inspeção e Retrofit de Estruturas: Investigação da integridade de fundações profundas existentes que receberão acréscimo de carga decorrente de ampliações, reformas estruturais ou modernizações de plantas industriais.
