Diretrizes Técnicas: Prova de Carga Estática e Dinâmica

No âmbito da engenharia geotécnica e do controle tecnológico de fundações profundas, a prova de carga estática e prova de carga dinâmica (PCD) constituem as principais ferramentas de campo para a validação da capacidade portante e do comportamento mecânico de estacas.

Embora ambos os métodos tenham como finalidade precípua garantir a estabilidade e a segurança das superestruturas sob carregamento, eles operam sob princípios físicos distintos, demandando metodologias executivas, infraestruturas logísticas e tempos de ensaio particulares.

O que é a Prova de Carga Estática (PCE)?

A Prova de Carga Estática é consagrada como o método mais preciso e direto para determinar a capacidade de carga de ruptura e as propriedades de deformabilidade de uma fundação profunda. O ensaio consiste na aplicação de forças reais, lentas e progressivas no topo do elemento estrutural, simulando rigorosamente a transferência de cargas que a edificação exercerá sobre o subsolo ao longo de sua vida útil.

Mecanismo de Funcionamento e Normativa

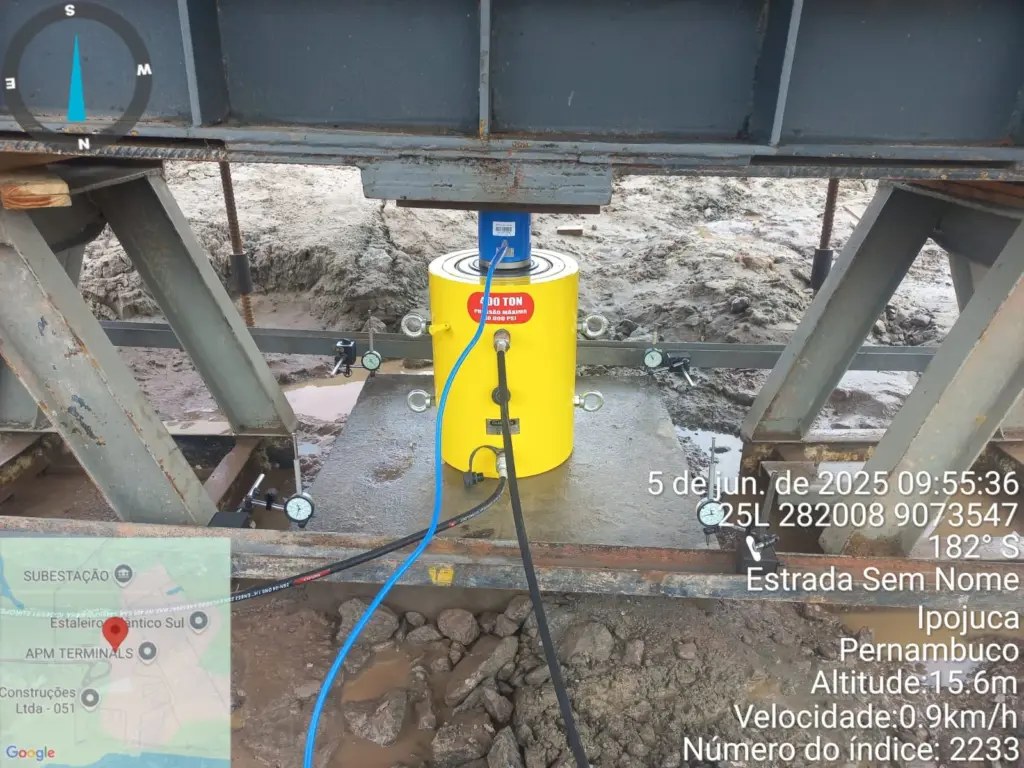

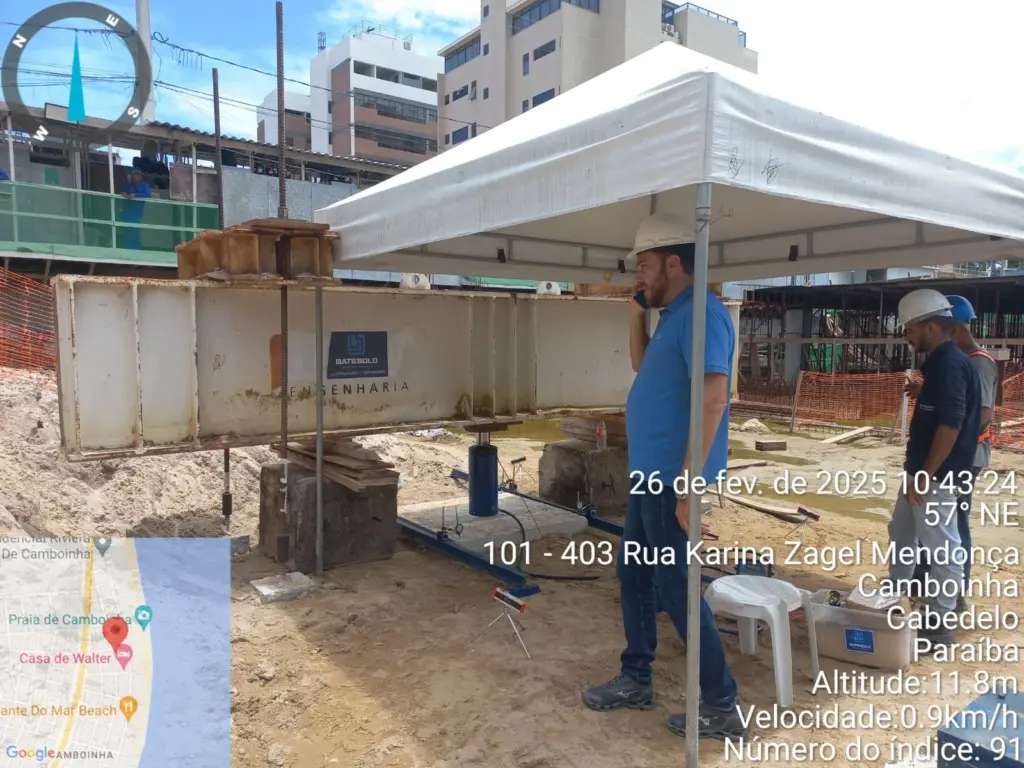

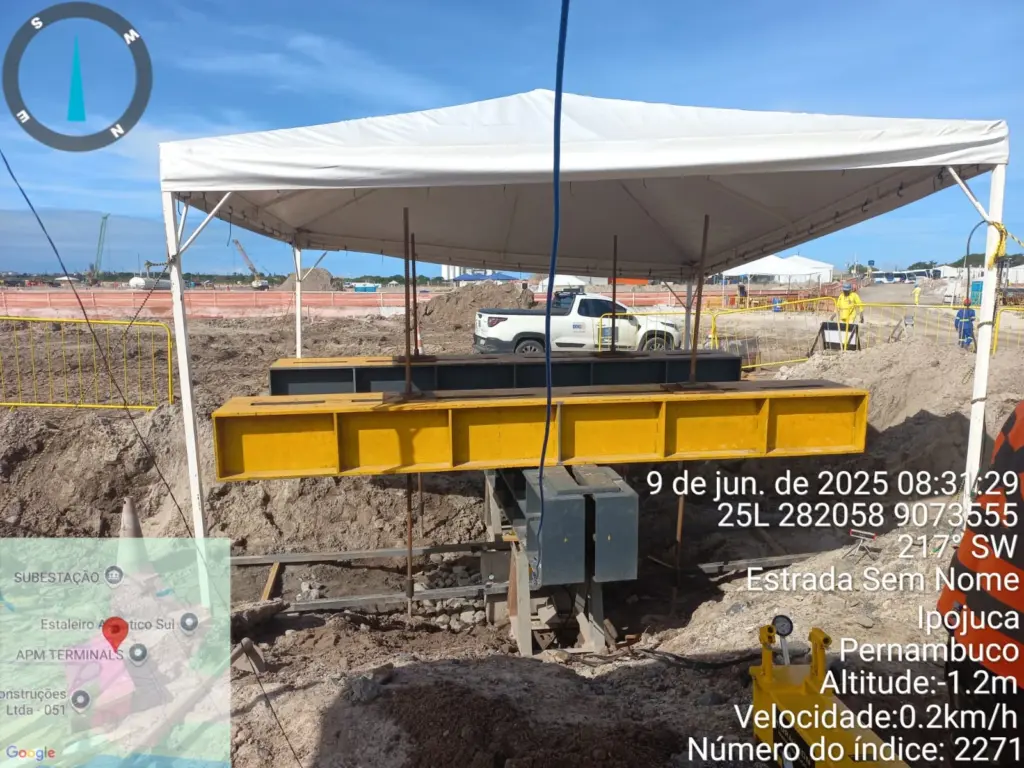

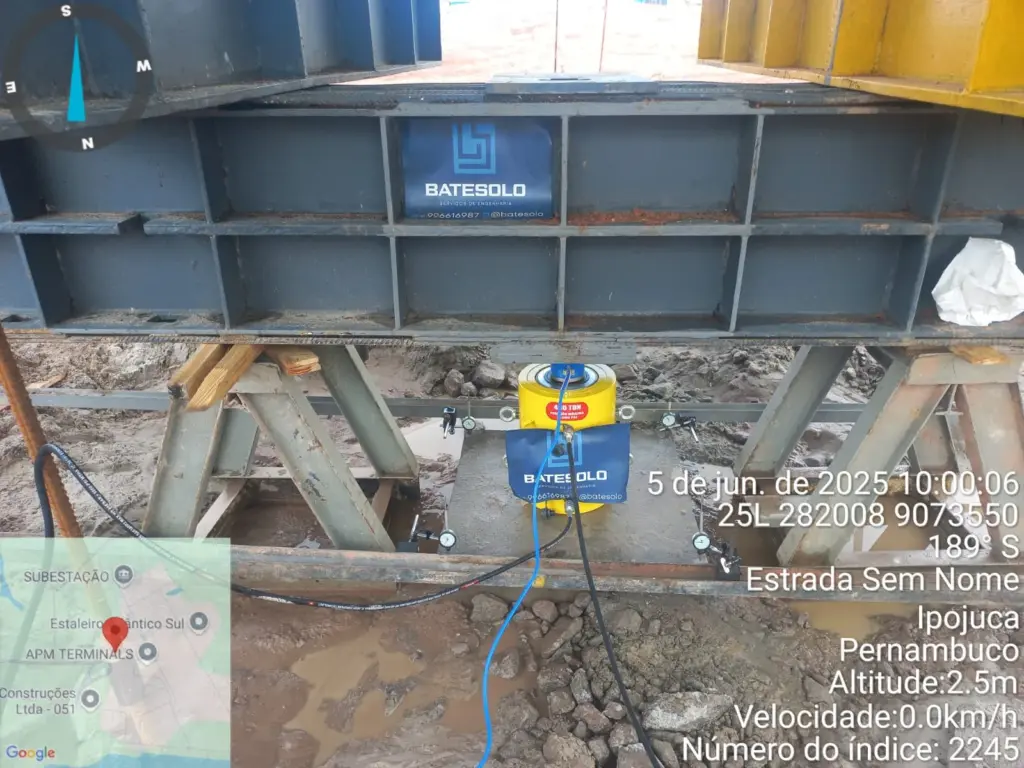

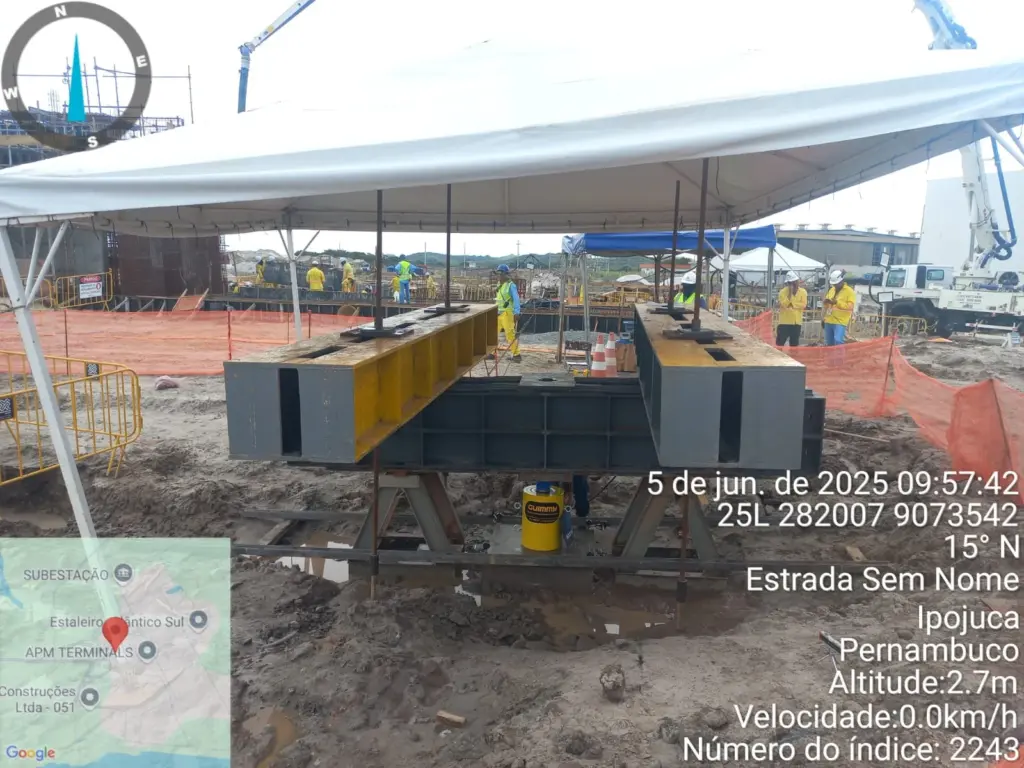

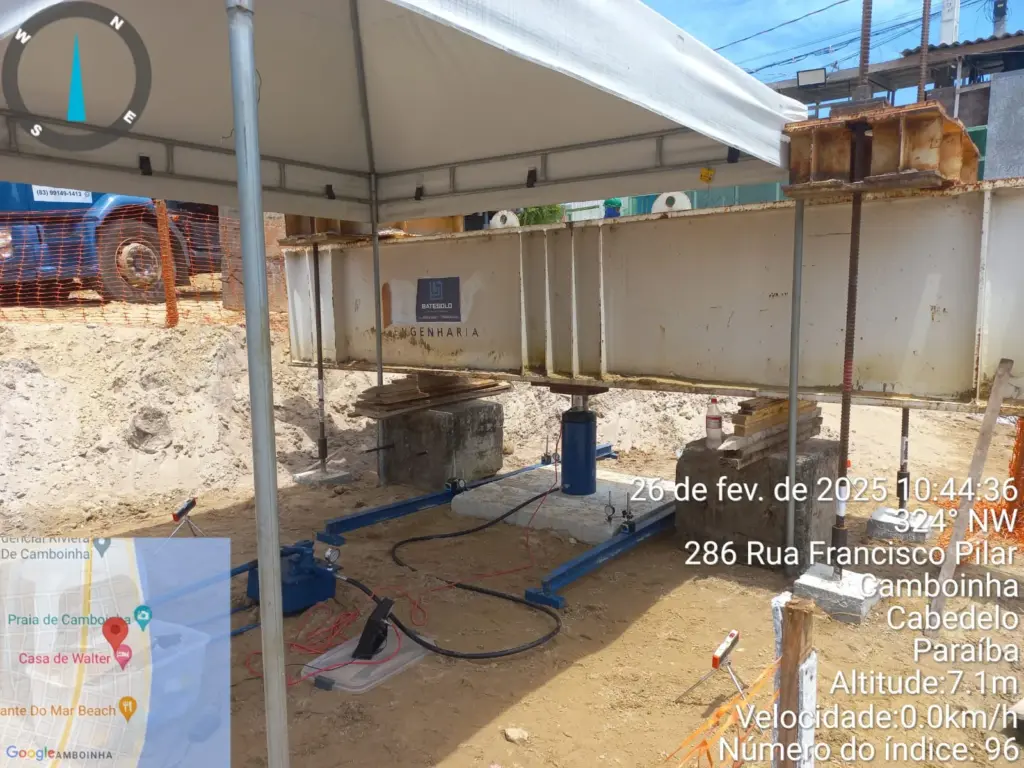

Regulamentada no Brasil pela norma ABNT NBR 16903, a PCE adota um sistema de aplicação de força composto por macacos hidráulicos de alta capacidade posicionados de forma centralizada sobre o topo da estaca. Como reação a essa força, monta-se uma infraestrutura pesada na superfície, que pode ser constituída por um sistema de “peso morto” (toneladas de blocos de concreto ou trilhos metálicos) ou por vigas de aço ancoradas em estacas tirantes de reação cravadas nas laterais.

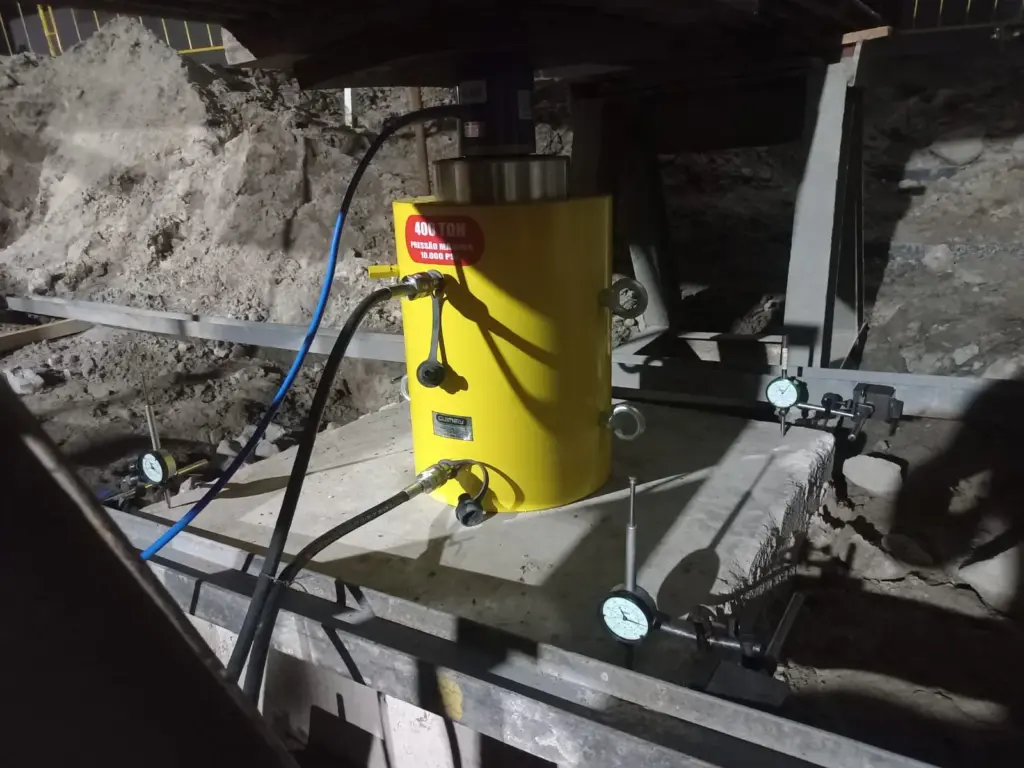

O carregamento de projeto é introduzido em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho). Cada novo incremento de pressão é mantido constante até que os sensores de deslocamento — defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos ($LVDT$) — registrem a completa estabilização dos microrecalques do solo.

Após atingir a carga máxima programada, o descarregamento é realizado de forma gradativa para mensurar a recuperação elástica (repique elástico) e isolar a deformação plástica residual do terreno, gerando a curva analítica carga versus deslocamento.

O que é a Prova de Carga Dinâmica (PCD)?

A Prova de Carga Dinâmica, amplamente difundida na engenharia através do sistema PDA (Pile Driving Analyzer), fundamenta-se nos princípios da física da propagação de ondas elásticas unidimensionais, geradas por um impacto mecânico de alta energia e curta duração no topo da estaca.

Mecanismo de Funcionamento e Análise Computacional

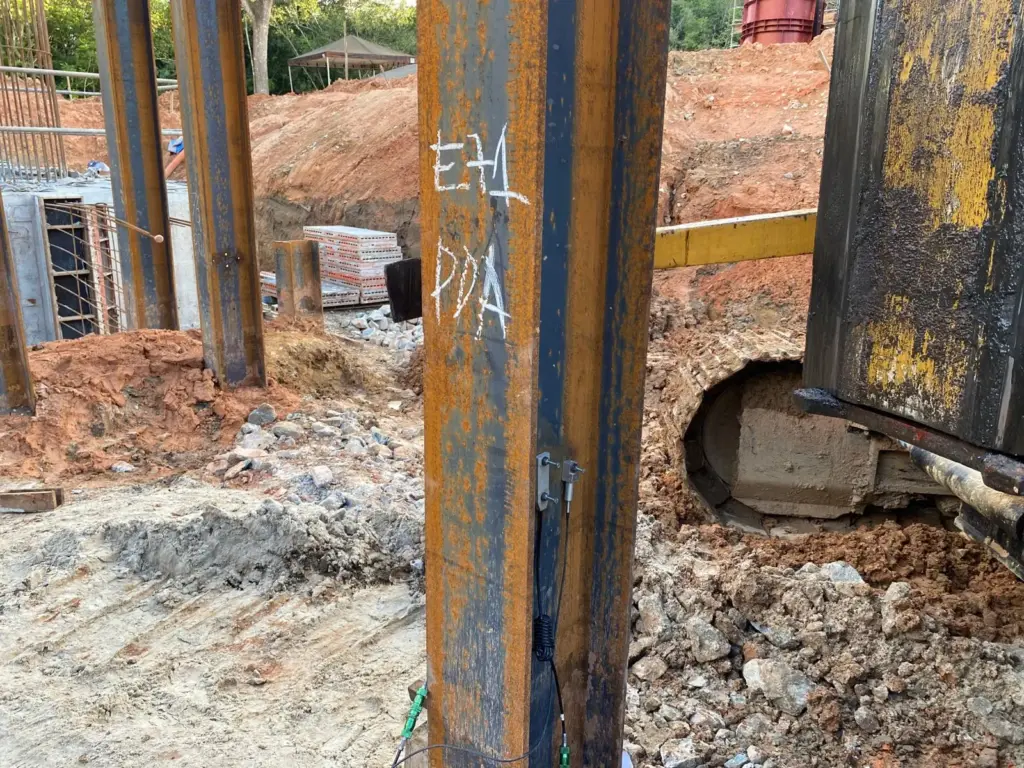

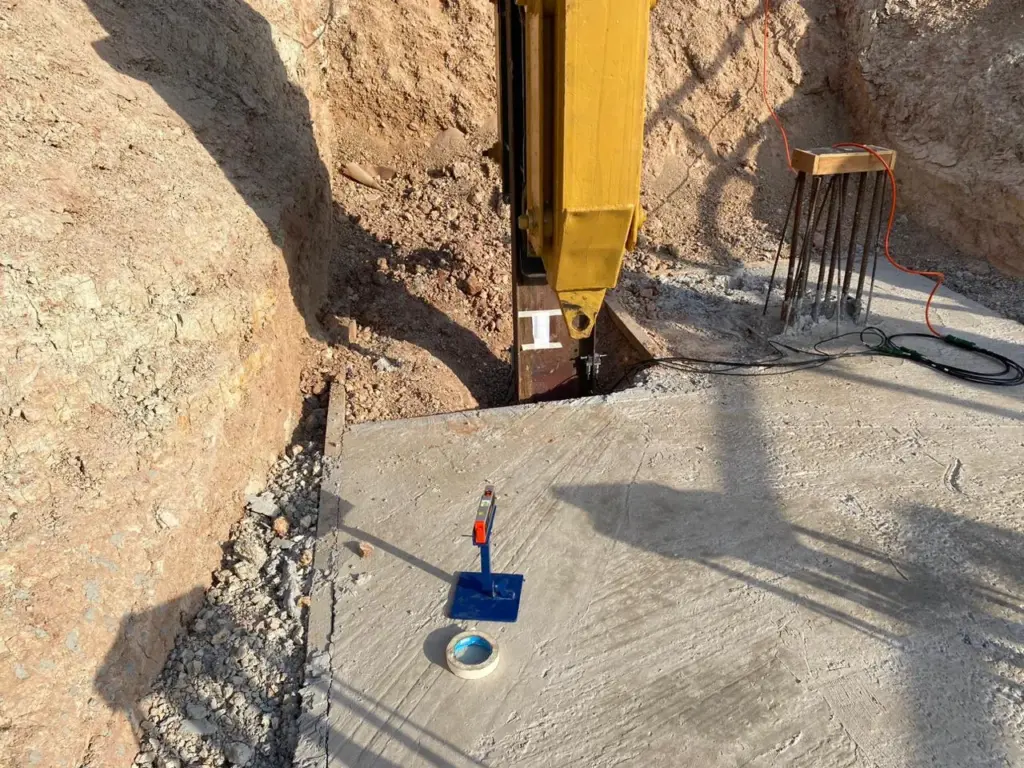

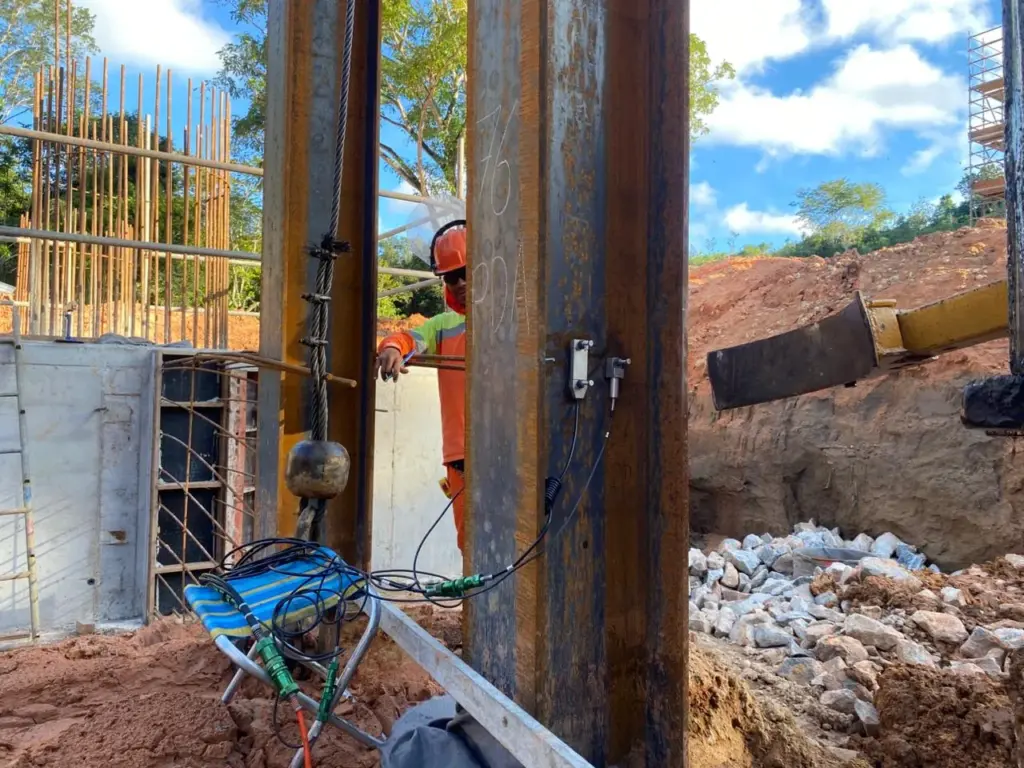

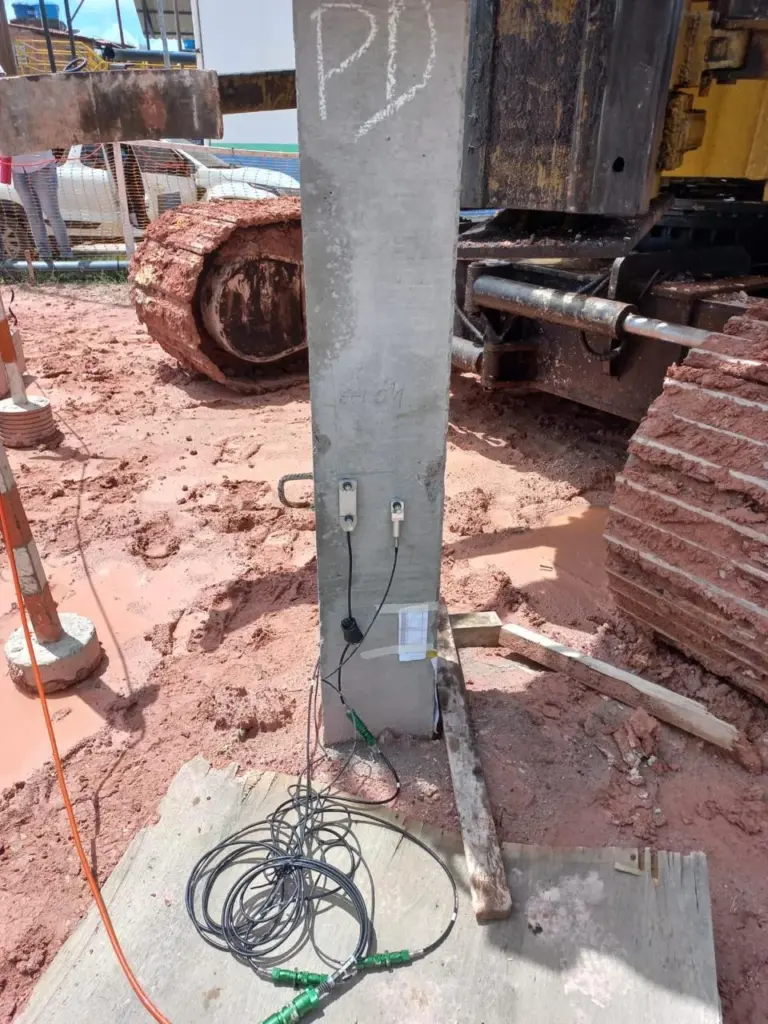

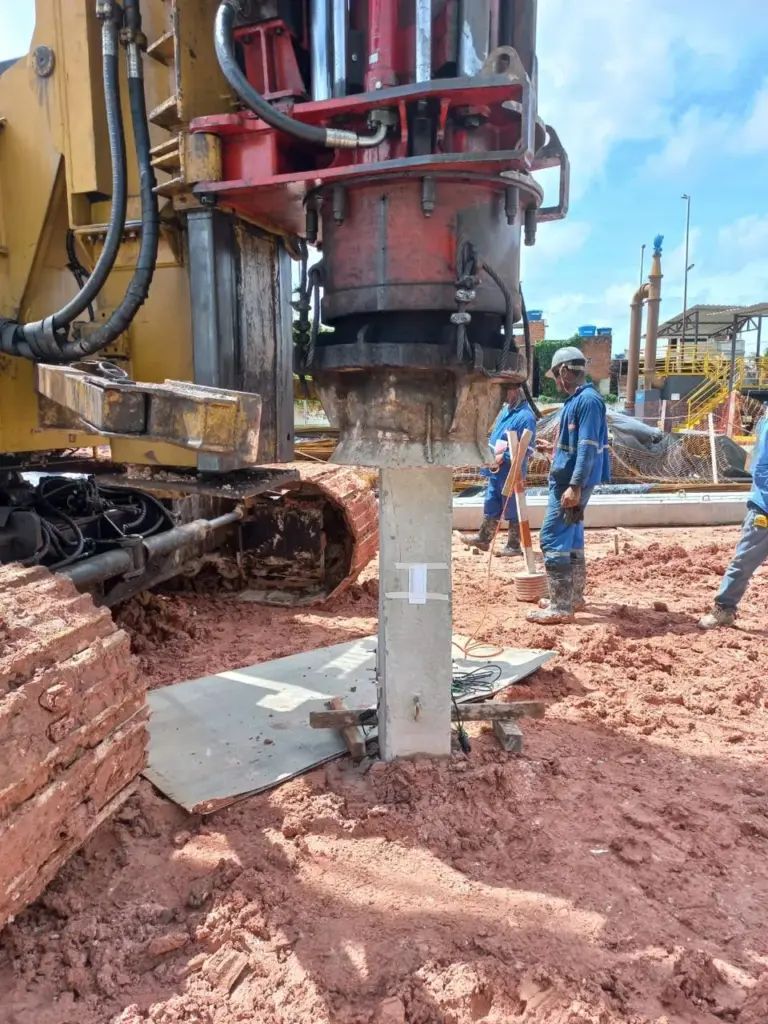

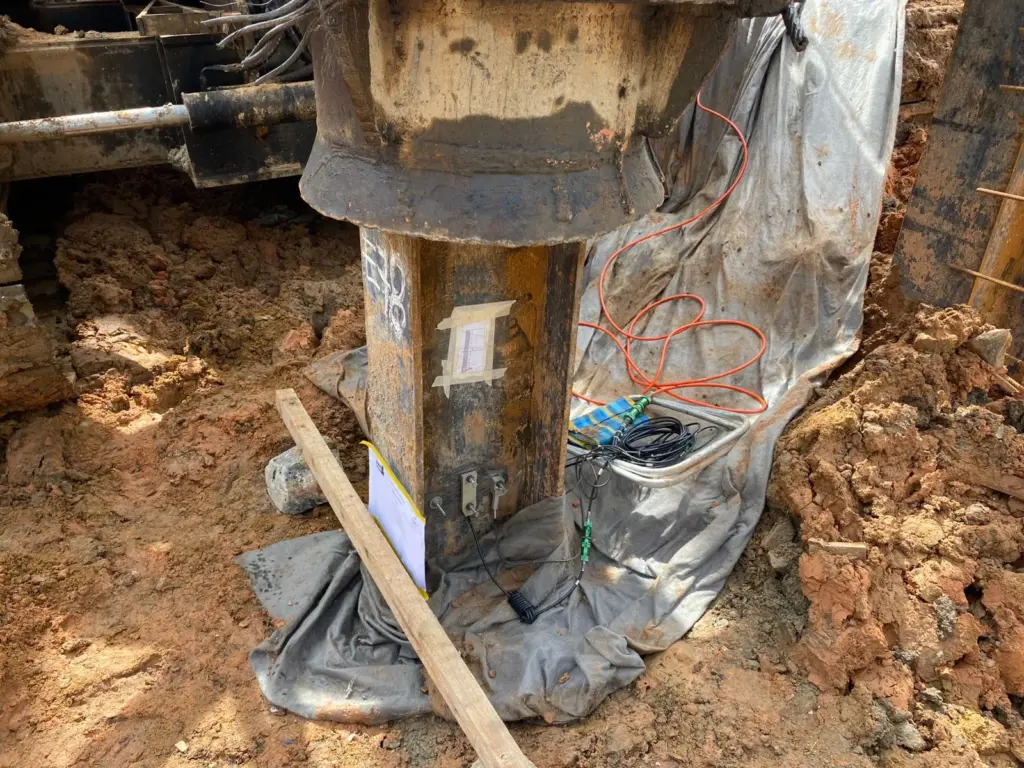

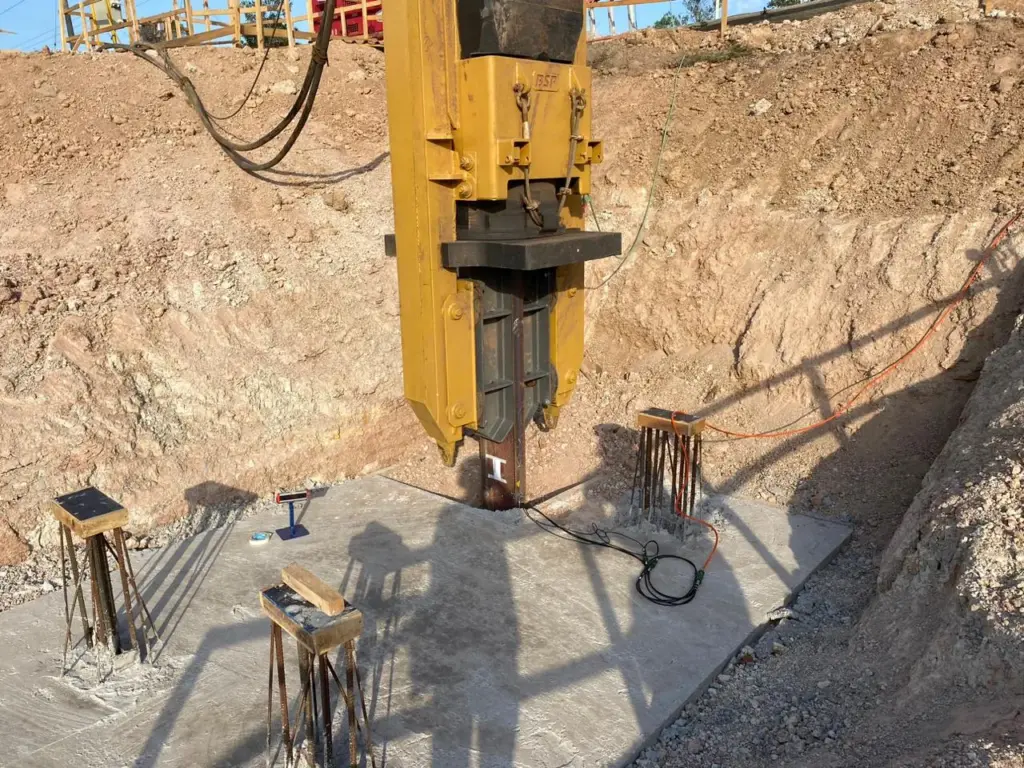

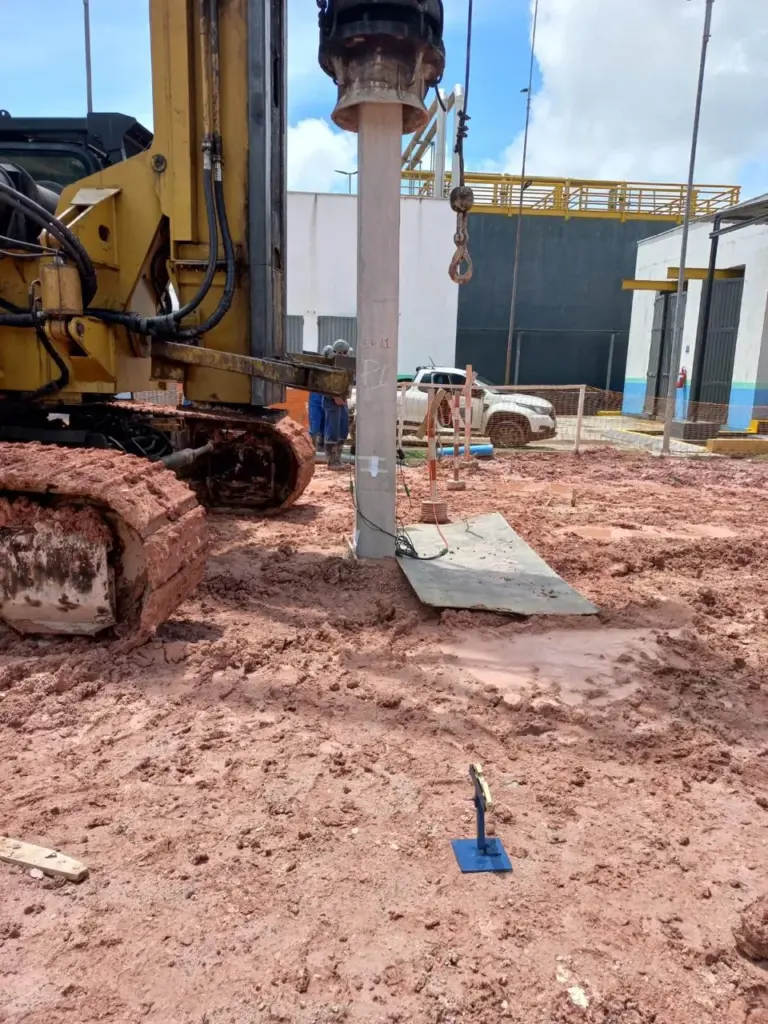

Regida pela norma ABNT NBR 13208, a PCD destaca-se por dispensar os complexos e robustos sistemas de reação física necessários no ensaio estático. A instrumentação é feita instalando-se simetricamente, próximos ao topo do fuste, pares de acelerômetros e transdutores de deformação (extensômetros). O esforço dinâmico é provocado pelo golpe de um martelo de impacto (o próprio sistema de cravação ou um bloco de queda livre monitorado).

Quando o impacto atinge o topo da estaca, uma onda de compressão mecânica viaja na velocidade do som através do material do fuste até atingir a ponta, sendo refletida de volta à superfície em função da resistência de atrito lateral oferecida pelas camadas de solo adjacentes. Os sensores captam as variações de força e velocidade ao longo do tempo.

Os dados brutos coletados em campo são transmitidos a um computador e processados via retroanálise computacional avançada por meio do software CAPWAP (Continuous Case调-Analysis Program), que quantifica com precisão a capacidade de carga móvel, individualizando a resistência de ponta e o atrito lateral ao longo de todo o corpo da estaca.

Importância e Benefícios do Controle de Qualidade Geotécnico

Os critérios técnicos consolidados pela ABNT NBR 6122 (Projeto e execução de fundações) reforçam que as provas de carga são etapas críticas para mitigar os riscos de engenharia e otimizar os custos de implantação de uma obra de médio ou grande porte.

• Garantia de Segurança Estrutural: Os ensaios validam o comportamento das estacas perante os Estados Limites Últimos (ELU), identificando falhas executivas ocultas no fuste (como estrangulamento da seção de concreto, contaminação do material ou falhas na perfuração) e prevenindo recalques diferenciais destrutivos;

• Validação Concreta do Projeto: Permite ao corpo de engenharia confrontar os cálculos teóricos preliminares (fórmulas semi-empíricas baseadas nas sondagens $SPT$) com o comportamento físico real da interface solo-estaca;

• Otimização Orçamentária substancial: Se os laudos de campo comprovarem que a capacidade de suporte do solo é superior às estimativas conservadoras do projeto, o engenheiro geotécnico pode redimensionar o restante do estaqueamento — reduzindo o comprimento ou o diâmetro das estacas subsequentes —, o que gera economia direta de concreto, aço e tempo de maquinário.

Vantagens da Atuação de Engenharia Especializada

O controle tecnológico de fundações exige alta precisão instrumental e rigor metodológico para que os laudos técnicos possuam validade pericial e jurídica:

Precisão Normativa e Aferição Científica

A atuação de engenheiros especialistas assegura que todos os sensores, células de carga, manômetros e transdutores de aceleração estejam calibrados em conformidade com os padrões da RBC (Rede Brasileira de Calibração), eliminando desvios estatísticos nas leituras.

Sistemas Avançados de Aquisição de Dados

A utilização de softwares analíticos de ponta e computadores de campo dedicados garante o monitoramento das deformações e das ondas mecânicas em tempo real, gerando relatórios consolidados e transparentes para projetistas estruturais, investidores corporativos e companhias seguradoras.

Fale com a BATESOLO SERVIÇOS DE ENGENHARIA LTDA

A BATESOLO SERVIÇOS DE ENGENHARIA LTDA acumula 15 anos de sólida experiência no setor da construção civil, destacando-se na execução de ensaios geotécnicos e controles tecnológicos de alta complexidade para empresas de médio e grande porte.

Com forte atuação em segmentos caracterizados por altíssima responsabilidade civil e rigor técnico severo — como os mercados de energia e petróleo —, a BATESOLO é sinônimo de exatidão analítica, segurança normativa, agilidade operacional e atendimento diferenciado às particularidades geológicas de cada projeto.

Para planejar, dimensionar e programar a execução de provas de carga estática ou dinâmica no seu empreendimento com total segurança e máximo rigor de engenharia, acesse o site oficial em batesolo.com.br e consulte o nosso corpo de engenheiros especialistas.
