Ensaios de carga com placa

Abordagens Iniciais sobre os Ensaios de Carga com Placa

Os ensaios de carga com placa amplamente conhecidos no meio geotécnico como Provas de Carga em Placa representam uma das técnicas mais consolidadas e confiáveis na engenharia civil para a determinação direta das propriedades de tensão, deformação e capacidade de suporte do solo superficial.

Esse método é fundamental para prever o comportamento mecânico do terreno sob o efeito de carregamentos reais, minimizando as incertezas associadas aos métodos teóricos e empíricos indiretos.

No Brasil, o procedimento é padronizado e balizado pelas diretrizes da norma técnica ABNT NBR 6489 (Prova de carga em placa – Solo). O ensaio baseia-se na aplicação de incrementos sucessivos e controlados de carga vertical sobre uma placa de aço rígida posicionada diretamente na cota de assentamento projetada para a fundação.

Esse arranjo experimental simula em escala real os esforços que serão transmitidos por elementos de fundação rasa, tais como sapatas, blocos de coroamento e radieres.

Benefícios Técnicos dos Ensaios de Carga com Placa

A integração da NBR 6489 ao plano de controle tecnológico de uma obra confere benefícios diretos à qualidade, à estabilidade e ao desempenho financeiro do empreendimento.

Aumento da Segurança Estrutural

O benefício primordial do ensaio é o ganho substancial em segurança estrutural. Ao submeter o solo a pressões controladas diretamente no campo, mapeia-se o comportamento elasto-plástico e a resistência última do terreno antes que a superestrutura seja edificada. Com dados precisos sobre a capacidade de suporte, os engenheiros eliminam riscos de subdimensionamento, reduzindo drasticamente a ocorrência de recalques diferenciais excessivos que provocam patologias graves, como trincas, fissuras ou o colapso estrutural.

Redução de Custos a Longo Prazo

Embora exija um investimento inicial para a mobilização de equipamentos, a realização do ensaio gera economia expressiva ao longo do ciclo de vida da obra. Métodos indiretos de dimensionamento (como correlações baseadas exclusivamente no ensaio SPT) tendem a aplicar coeficientes de segurança excessivamente conservadores devido à escassez de dados diretos. Quando a prova de carga comprova que o terreno possui capacidade de suporte superior à estimada teoricamente, o projetista pode otimizar as dimensões das sapatas, gerando economia real de concreto, aço e horas de escavação, além de mitigar a necessidade de reforços estruturais pós-obra.

Melhoria na Durabilidade dos Materiais

A exatidão obtida nos ensaios auxilia na compatibilização perfeita entre as deformações admissíveis do solo e a rigidez dos elementos de fundação. Ao garantir que o solo trabalhará dentro de limites controlados de recalque, evita-se a transferência de esforços parasitas e momentos fletores não previstos para os nós estruturais de concreto e aço. Isso resulta em um menor índice de fadiga interna dos materiais, aumentando a vida útil global da estrutura e diminuindo custos com manutenções corretivas.

Vantagens dos Ensaios de Carga com Placa

O ensaio destaca-se no cenário da engenharia de campo por aliar o rigor científico à viabilidade operacional no canteiro de obras.

Precisão nas Medições de Carga

Ao contrário de sondagens que estimam a resistência por meio de golpes ou índices indiretos, a prova de carga mede forças e deslocamentos reais in situ. A coleta de dados limpos e sem ruídos interpretativos fornece aos engenheiros calculistas parâmetros confiáveis sobre o módulo de deformabilidade do solo, permitindo uma tomada de decisão altamente informada durante a fase de projeto e execução.

Facilidade de Implementação

Apesar de requerer equipamentos robustos, a concepção mecânica do ensaio é direta e amplamente dominada por empresas especializadas. O processo pode ser implementado com facilidade em diferentes tipos de solo (coesivos, granulares ou siltosos) e em geometrias variadas de cavas, tornando a técnica perfeitamente acessível para construções de portes distintos — desde residências até complexos industriais.

Resultados Rápidos e Confiáveis

Os ensaios de carga com placa fornecem respostas imediatas logo após a conclusão dos ciclos de carregamento e descarregamento em campo. Em cronogramas físicos de obras onde o tempo de escavação e liberação de frentes de trabalho é um fator crítico, contar com um laudo conclusivo de forma célere permite que a equipe de engenharia avance para as etapas de concretagem com total segurança e agilidade.

Diretrizes de Execução e Interpretação em Campo

A obtenção de dados incontestáveis em uma prova de carga em placa depende do cumprimento rigoroso de um rito metodológico padronizado.

Preparação do Local de Teste

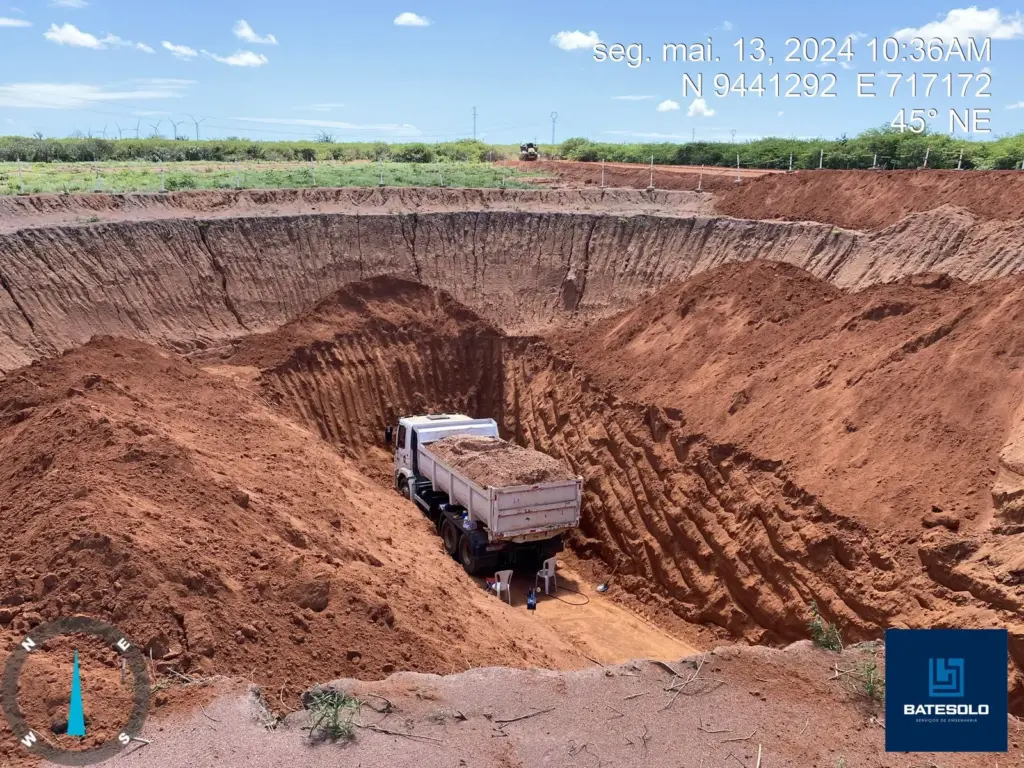

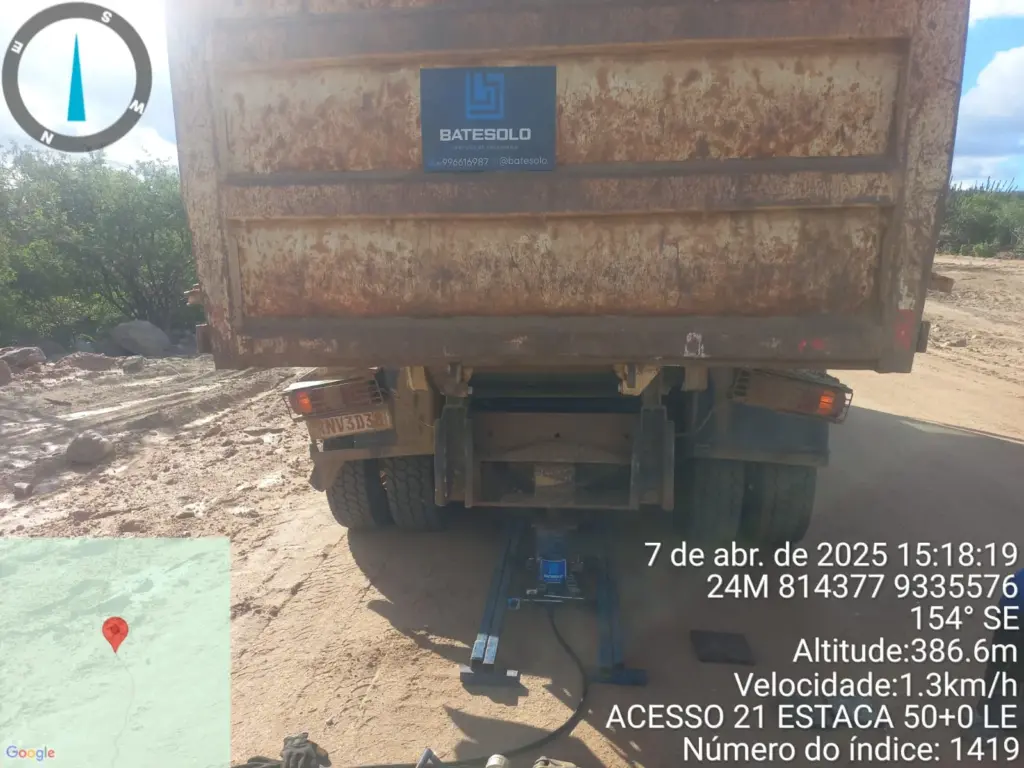

O primeiro passo consiste na escavação de uma cava até o nível exato previsto para o assentamento da fundação. O fundo da vala deve ser perfeitamente plano, regularizado e limpo de qualquer material solto ou contaminado por intempéries. Para mitigar irregularidades milimétricas e garantir a distribuição perfeitamente uniforme de tensões, aplica-se uma fina camada de areia fina e seca antes do posicionamento definitivo da placa de aço de ensaio.

Equipamentos Necessários

O arranjo instrumental montado pelo fornecedor utiliza componentes calibrados e de alta sensibilidade:

• Placas de Carga: Discos rígidos de aço, com diâmetros padronizados pela norma (frequentemente entre 30 cm e 80 cm);

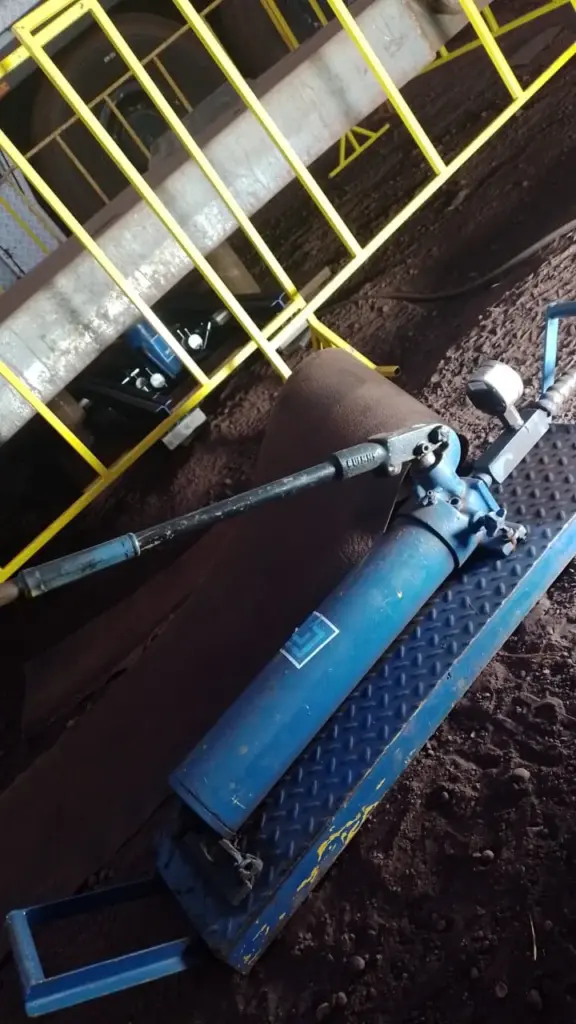

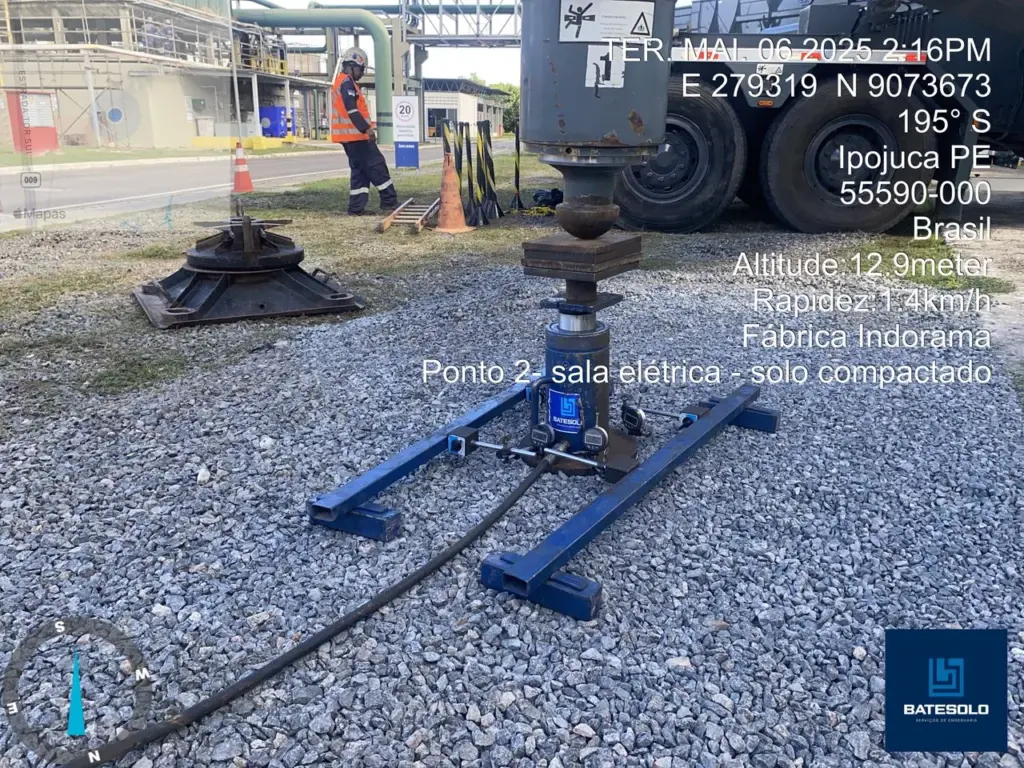

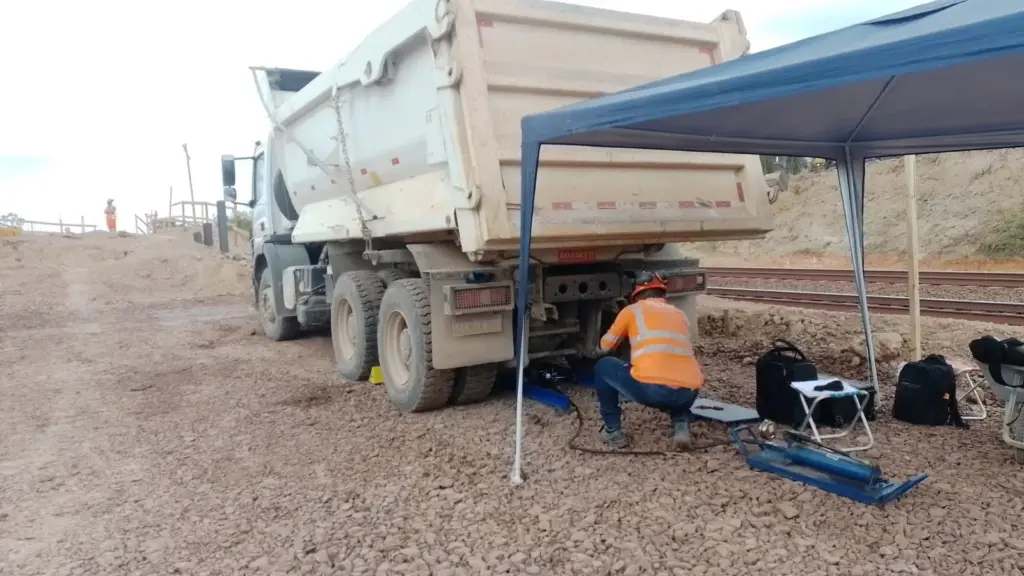

• Sistema de Aplicação de Carga: Um macaco hidráulico centralizado operado por uma bomba de pressurização de fluxo constante, associado a manômetros analíticos ou células de carga eletrônicas calibradas de acordo com os padrões da RBC (Rede Brasileira de Calibração);

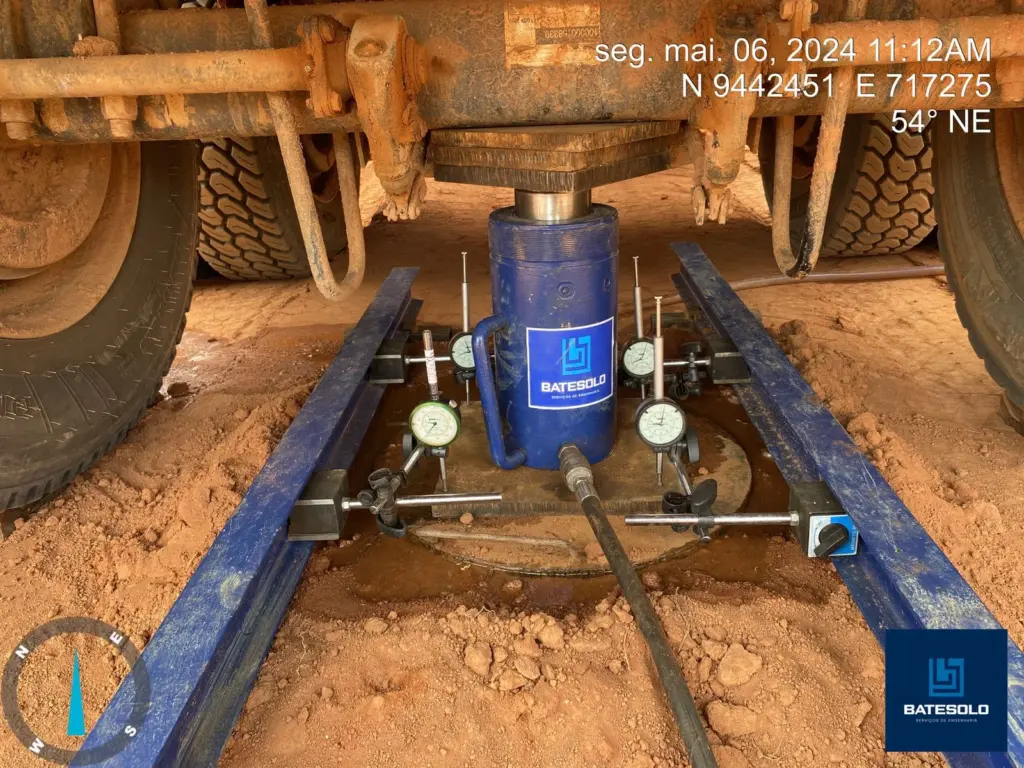

• Instrumentos de Medição: Dois a quatro relógios comparadores (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm, fixados em vigas de referência independentes (vigas de leitura) totalmente protegidas contra vibrações e oscilações térmicas diretas.

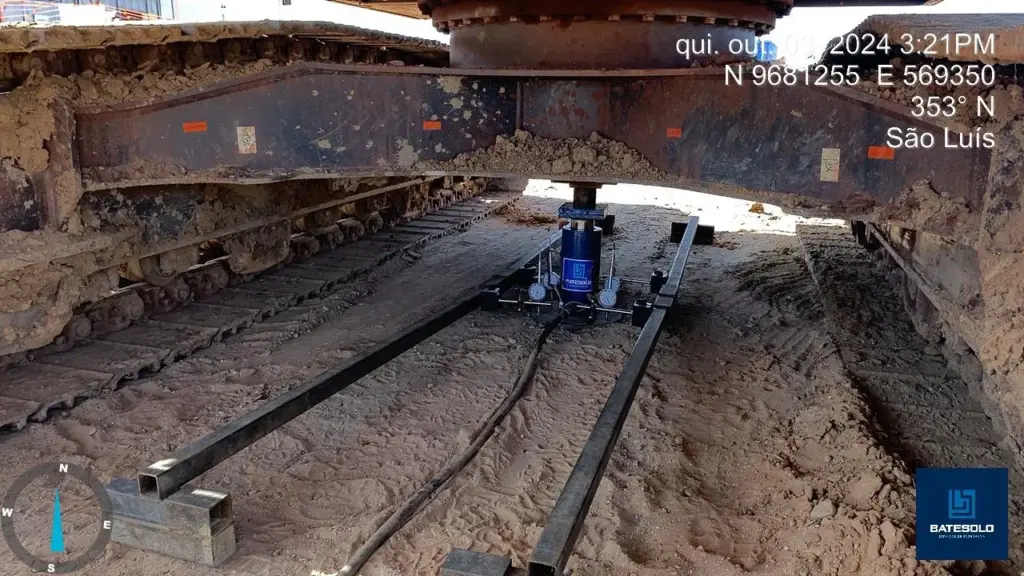

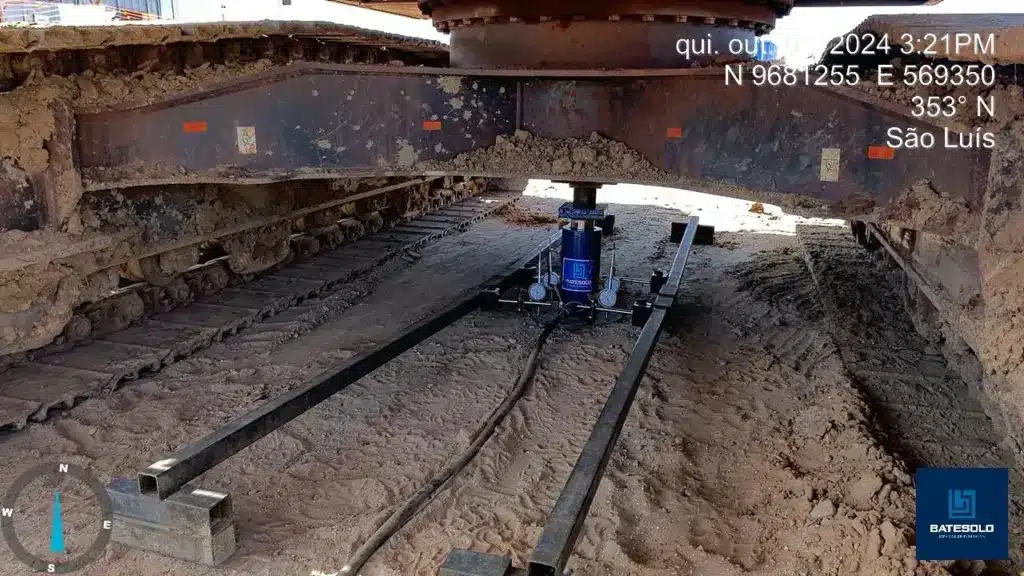

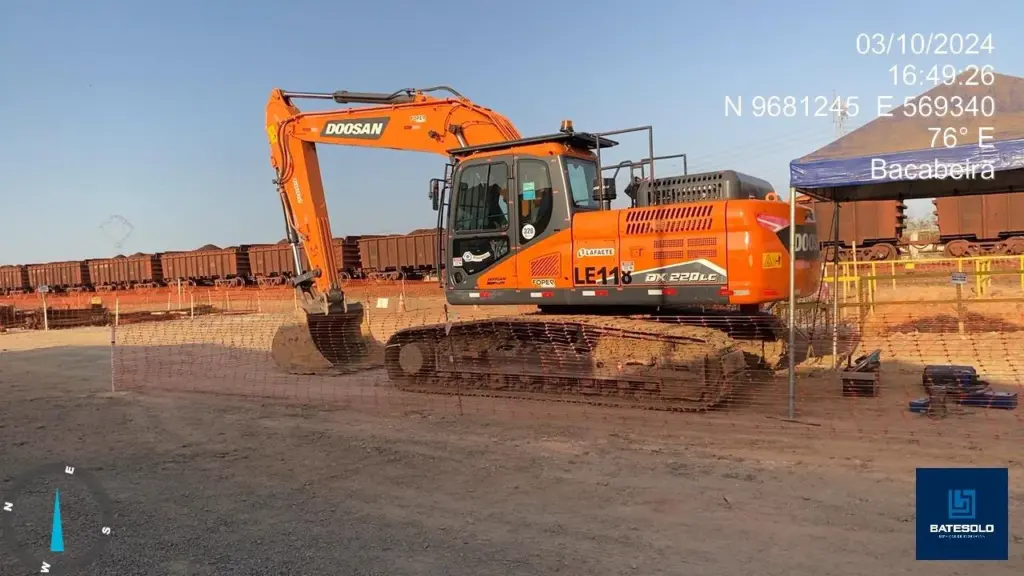

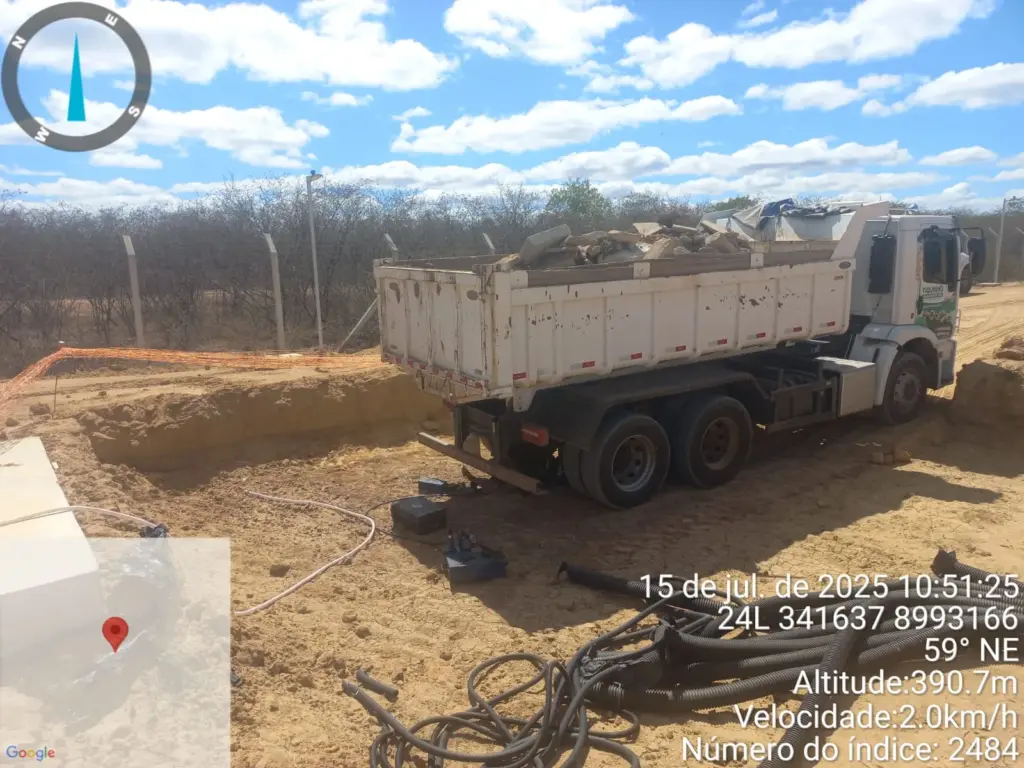

• Sistema de Reação: Estrutura metálica robusta (vigas de aço) travada por tirantes cravados profundamente no terreno ou contra-apoiada sob uma plataforma pesada carregada com lastro (cargueiro de blocos de concreto ou ferro), que serve como reação física para o esforço do macaco.

Passo a Passo do Procedimento e Interpretação

A força é aplicada sobre a placa de forma controlada em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada para o projeto). Cada estágio é mantido e monitorado até que as velocidades de recalque do solo atinjam os critérios de estabilização exigidos pela NBR 6489. As leituras de tempo, pressão e deslocamento são registradas de forma contínua até atingir o dobro da carga de trabalho prevista ou a ruptura franca do terreno. Em seguida, realiza-se o descarregamento em estágios para quantificar a recuperação elástica.

Os dados brutos coletados são processados digitalmente por engenheiros geotécnicos para estruturar a Curva Tensão-Recalque:

A análise analítica dessa curva permite determinar com exatidão a carga última de ruptura do solo, a tensão admissível para o cálculo das sapatas e o coeficiente de recalque vertical ($k$). Este coeficiente é o parâmetro fundamental inserido pelos engenheiros estruturais em softwares de modelagem para simular com precisão a interação solo-estrutura.

Aplicações Práticas dos Ensaios de Carga com Placa

A versatilidade e a robustez dos ensaios com placa consolidam o método em frentes multidisciplinares da engenharia civil:

• Fundações de Edifícios: Atribuição e checagem da real taxa admissível do solo de apoio para sapatas e radieres de prédios residenciais e comerciais;

• Infraestrutura de Pavimentos e Estradas: Determinação da capacidade de suporte e do módulo de resiliência de camadas de subleito e sub-base de rodovias, ferrovias e pistas de aeroportos, além de ser o ensaio padrão para o dimensionamento preciso de pisos industriais de concreto armado sujeitos a tráfego pesado de empilhadeiras;

• Bases de Estruturas Especiais e Industriais: Validação do solo sob bases de silos, tanques de armazenamento de fluidos e bases de parques eólicos, onde recalques assimétricos não podem ocorrer sob nenhuma hipótese devido ao risco de tombamento ou desalinhamento de tubulações rígidas.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

A correta investigação de campo e o controle tecnológico das propriedades mecânicas do terreno mitigam riscos geotécnicos e conferem estabilidade para as obras de engenharia civil. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA executa ensaios de prova de carga em placa atendendo rigorosamente a todos os critérios estabelecidos pela NBR 6489/2019. A empresa conta com sistemas de reação robustos, instrumentação eletrônica calibrada e corpo técnico experiente para fornecer laudos técnicos conclusivos de campo com total confiabilidade.

Entre em contato com o departamento técnico da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar suas investigações de campo e programar a realização das provas de carga de seu próximo projeto.
