Abordagens Iniciais sobre o Ensaio de Integridade (PIT)

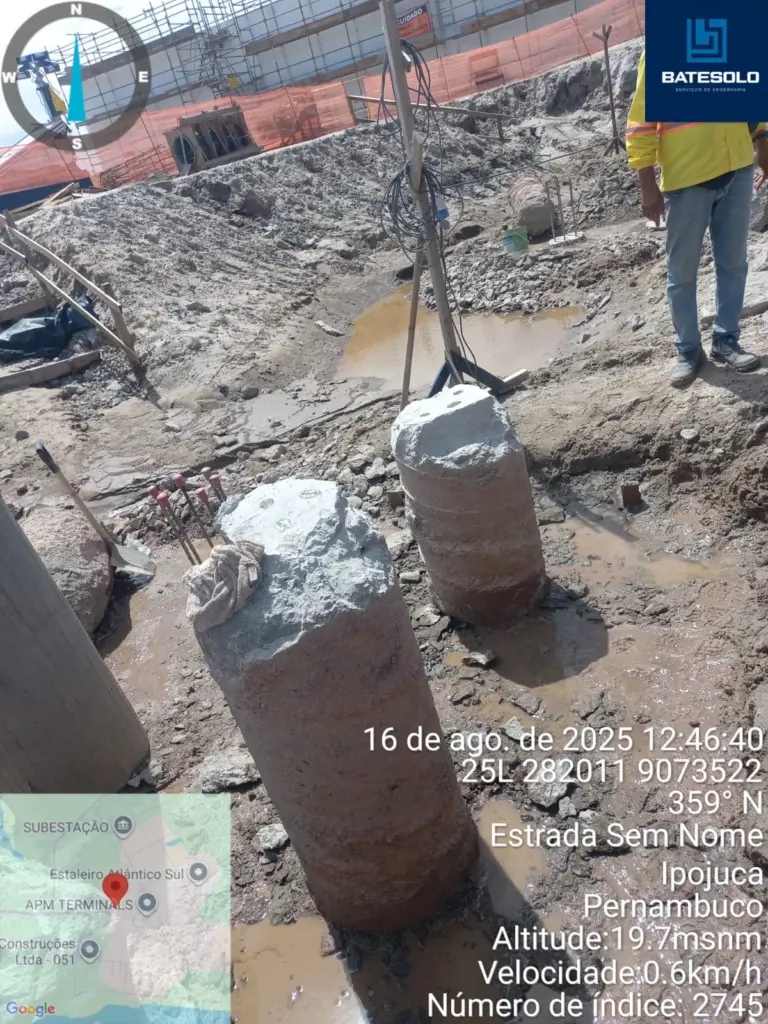

O Ensaio de Integridade amplamente conhecido na engenharia civil pela sigla PIT (Pile Integrity Test) — é uma ferramenta de ensaio não destrutivo (END) indispensável para o controle de qualidade e a verificação da continuidade física de fundações profundas.

Aplicável tanto em estacas moldadas in loco (como estacas hélice contínua, escavadas e estiradas) quanto em estacas pré-moldadas cravadas, o teste detecta anomalias ao longo do fuste estrutural subterrâneo sem comprometer a capacidade de carga ou a forma do elemento ensaiado.

No Brasil, o procedimento segue rigorosamente os parâmetros da norma técnica ABNT NBR 16795 (Solo — Ensaios de integridade de baixa deformação em fundações profundas), mantendo total alinhamento com as diretrizes internacionais da ASTM D5882. O ensaio baseia-se no princípio da propagação de ondas sonoras (sônicas): o topo da estaca recebe o impacto de um martelo de mão, gerando uma onda de tensão que viaja pelo fuste até a ponta. Caso a onda encontre variações na seção transversal ou na densidade do material, ocorrem reflexões que são captadas por um sensor de alta sensibilidade.

Benefícios Técnicos do Ensaio de Integridade

A aplicação sistemática do PIT no canteiro de obras gera benefícios diretos que blindam o empreendimento contra riscos ocultos sob o nível do solo.

Aumento da Confiabilidade Estrutural

O benefício primordial do PIT é o aumento da confiabilidade das estruturas. Como as fundações profundas são executadas abaixo da linha da terra, o processo de concretagem e escavação fica suscetível a variáveis invisíveis a olho nu. O ensaio atua como um diagnóstico preciso, fornecendo dados concretos sobre a homogeneidade do material e garantindo que as estacas atendam perfeitamente aos critérios de rigidez e segurança previstos em projeto.

Melhoria na Qualidade do Produto Final

Os ensaios de integridade atuam diretamente na elevação do padrão de qualidade da construção civil. Ao identificar falhas físicas antes da execução dos blocos de coroamento e da subida dos pavimentos da superestrutura, a equipe de engenharia consegue realizar correções e reforços localizados na fase inicial da obra. Isso evita o acúmulo de patologias secundárias decorrentes de recalques indesejados nas fundações.

Redução de Custos a Longo Prato

Investir no ensaio PIT gera uma significativa redução de custos a longo prazo. A detecção precoce de falhas evita cenários em que problemas geotécnicos e estruturais sejam manifestados apenas anos após a entrega da obra — períodos nos quais intervenções corretivas (como macaqueamento de estruturas e injeções de consolidação) exigem investimentos milionários, causam transtornos operacionais e depreciam o valor do patrimônio.

Vantagens Estratégicas e Técnicas do PIT

Além de suas propriedades analíticas, o ensaio de integridade apresenta vantagens operacionais que o tornam a solução de melhor custo-benefício para o rastreio de fundações profundas.

Identificação Precoce de Falhas Ocultas

O ensaio possui alta sensibilidade para mapear e rastrear o fuste das estacas de ponta a ponta, permitindo a detecção precoce de anomalias que comprometeriam o desempenho mecânico da fundação, tais como:

• Estrangulamentos: Reduções bruscas da seção geométrica da estaca causadas pelo desmoronamento das paredes de solo durante a concretagem;

• Inclusões de Solo ou Lama: Regiões onde o concreto foi contaminado por detritos geológicos, reduzindo a seção útil de resistência;

• Trincas e Fissuras: Fraturas internas geradas por tensões excessivas de tração durante a cravação de estacas pré-moldadas;

• Vios ou Ninhos de Abelha: Zonas com falhas de adensamento e falta de argamassa no concreto.

Conformidade com Normas e Regulamentações

Manter-se em total conformidade com a NBR 16795 e com os planos de auditoria técnica é um fator vital para assegurar o amparo jurídico das construtoras e incorporadoras. O fornecimento de laudos técnicos conclusivos assinados por especialistas blinda a engenharia contra multas contratuais, facilita a liberação de financiamentos bancários e simplifica a validação de apólices de seguro de grandes riscos de engenharia.

Aumento da Satisfação e Proteção da Marca

Garantir e documentar que 100% das estacas de uma obra foram inspecionadas e aprovadas eleva drasticamente a satisfação do cliente final, investidores e proprietários. No mercado imobiliário e de infraestrutura, essa transparência técnica consolida uma reputação corporativa sólida, transformando segurança geotécnica em um poderoso ativo de valorização comercial.

Como Utilizar e Implementar o Ensaio Corretamente

A eficiência do PIT depende do planejamento de sua execução e de uma interpretação rigorosa dos gráficos gerados.

Seleção dos Métodos e Instrumentação Adequados

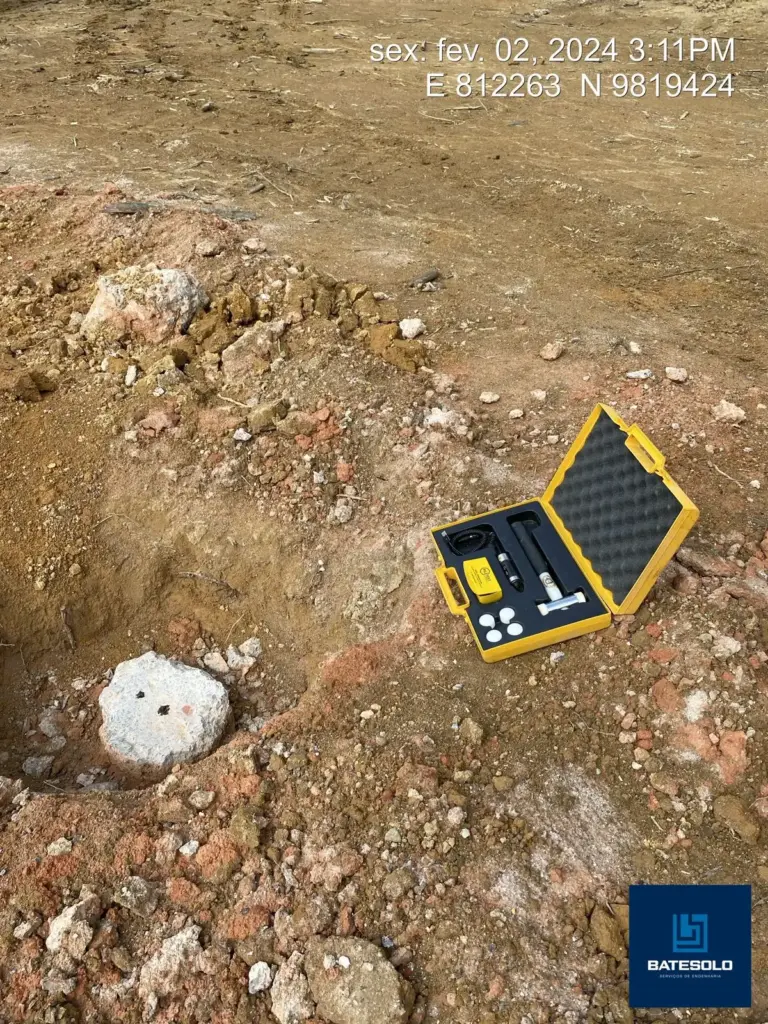

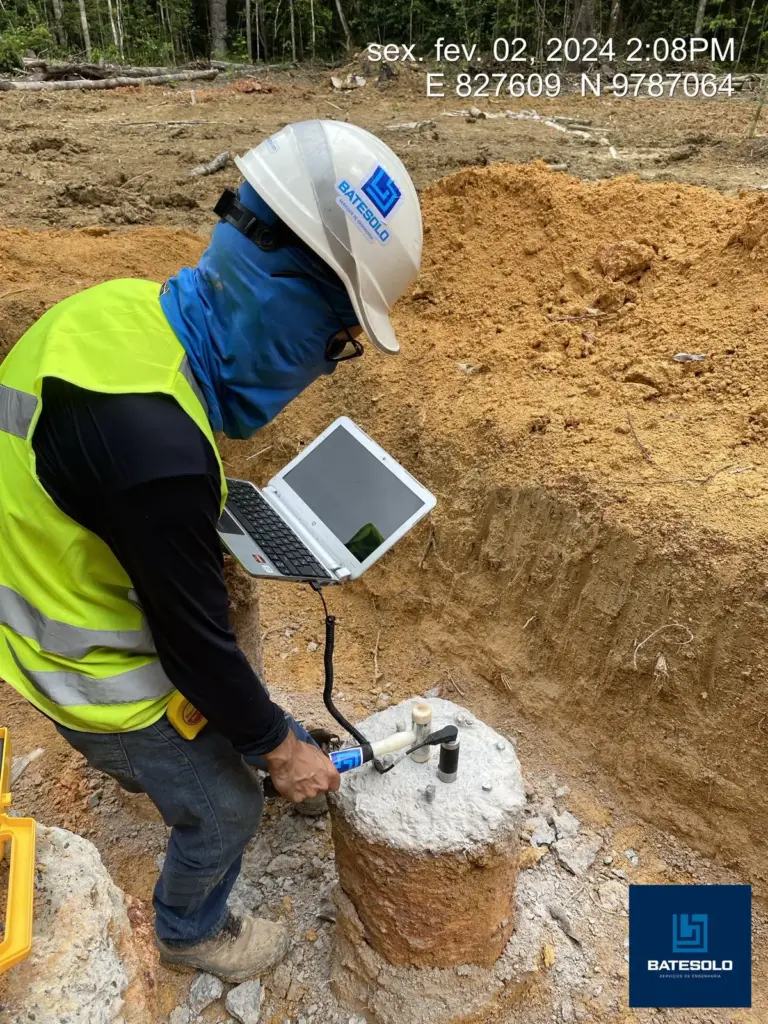

O ensaio de integridade utiliza ferramentas portáteis de alta sensibilidade tecnológica, que incluem:

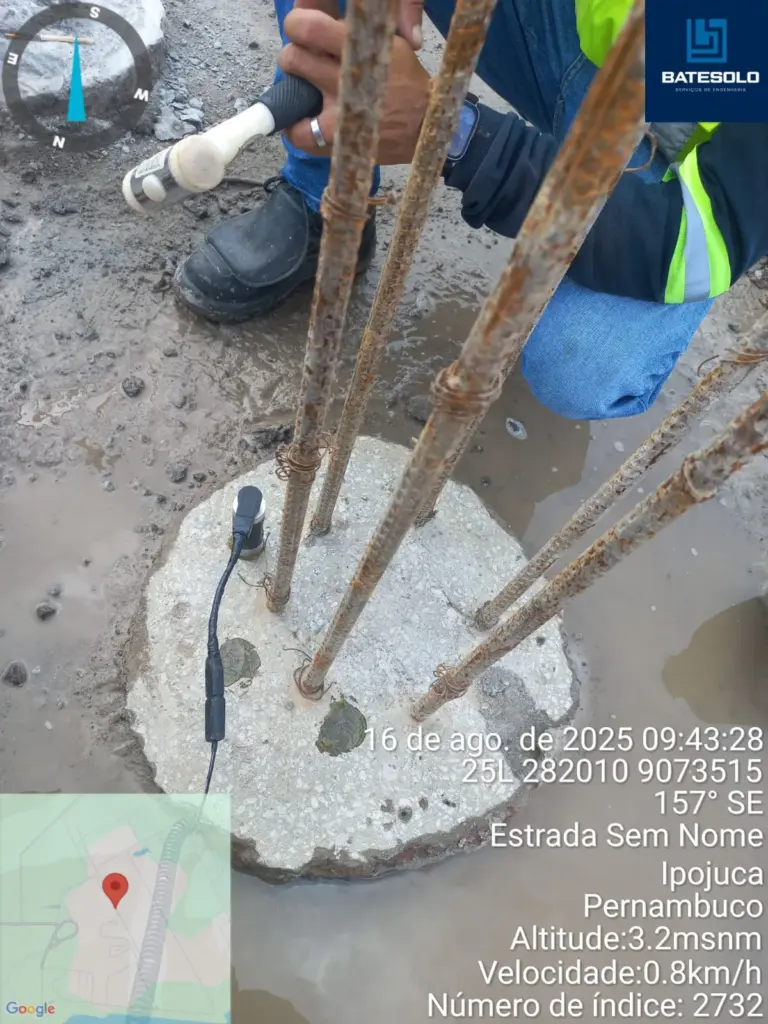

• Martelo de Impacto: Um dispositivo de mão que aplica um golpe mecânico de baixa energia no topo da estaca;

• Acelerômetro Piezoelétrico: Um sensor fixado ao topo da estaca por meio de uma cera de acoplamento específica, responsável por registrar as ondas de aceleração geradas pelo impacto;

• Unidade PDA/PIT: Um computador de campo que capta, processa e armazena os sinais elétricos traduzidos pelo sensor em tempo real.

Implementação Estratégica no Cronograma

Para otimizar o fluxo de produção sem gerar gargalos ou atrasos nas frentes de escavação, a verificação deve ser programada de forma integrada ao ciclo construtivo. Em estacas moldadas in loco, respeita-se o tempo mínimo de cura do concreto (geralmente a partir de 7 dias após a concretagem) antes do início dos testes, garantindo que o material apresente rigidez suficiente para propagar a onda sonora com clareza.

Análise e Interpretação de Resultados (Refletogramas)

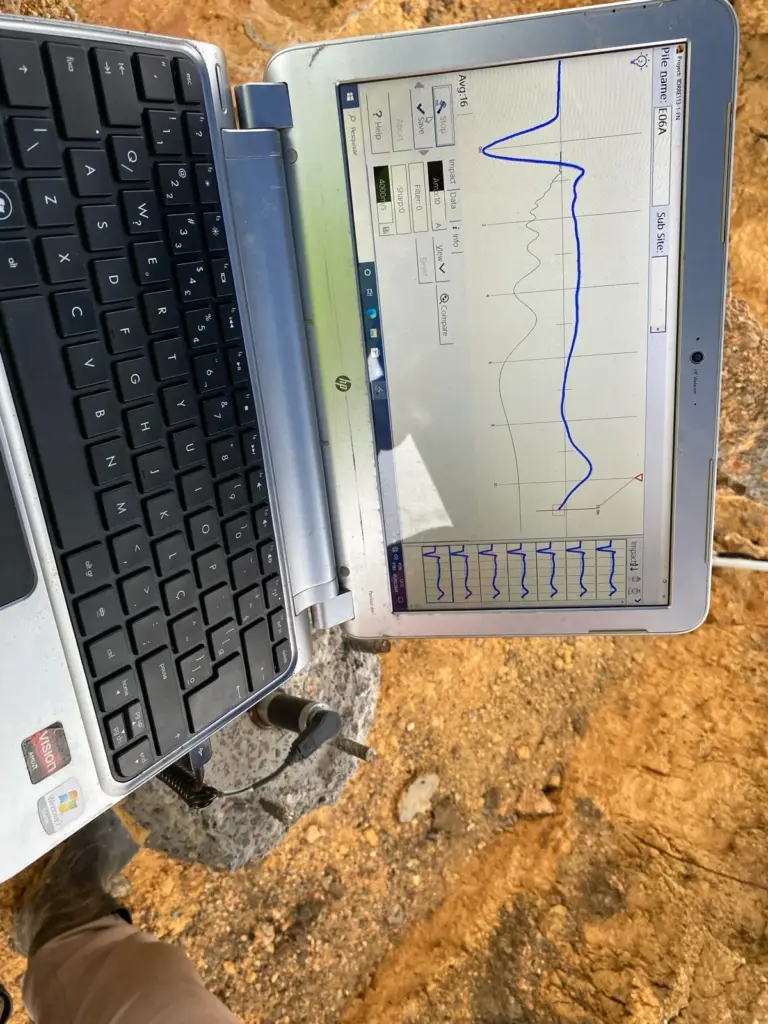

Os sinais obtidos em campo são processados em softwares que geram os refletogramas — gráficos que plotam a velocidade da onda em função da profundidade da estaca.

Velocidade
   ^
   |        / (Impacto Inicial no Topo)
   |_______/  ____________________/ (Reflexão de Ponta da Estaca)
   |
   |~~~~~~~~~~~~  /~~~~~~~~~~~~~~~~~~~_________________> Profundidade (m)
   v             / (Eco Indonado por uma Anomalia/Estrangulamento)

A análise analítica das curvas exige alta qualificação técnica em geotecnia. O engenheiro responsável avalia a velocidade de propagação do som no concreto (valores típicos entre 3500 m/s e 4200 m/s) e monitora a presença de “ecos” ou reflexões intermediárias antes da ponta da estaca. Se houver variação brusca do sinal antes do comprimento nominal de projeto, diagnostica-se com precisão a profundidade e a severidade da falha estrutural.

O Ensaio PIT como Ferramenta de Sucesso Comercial

Além de resguardar o canteiro de obras contra sinistros, os ensaios de integridade atuam como uma poderosa ferramenta estratégica de conversão e fidelização no mercado corporativo B2B.

• Apresentação de Casos de Sucesso: Demonstrar relatórios e cases onde o mapeamento preventivo via PIT salvou estruturas de recalques catastróficos ajuda a materializar o retorno sobre o investimento (ROI) da inspeção para novos contratantes;

• Condições Comerciais Estruturadas: A oferta integrada do ensaio PIT em pacotes de prospecção geotécnica e controle de qualidade atrai gestores que buscam centralizar a responsabilidade de ensaios de campo em um único parceiro técnico;

• Garantia de Qualidade Rastreável: Apresentar o ensaio não apenas como um custo obrigatório, mas como um selo de rastreabilidade e chancela de qualidade, gera diferenciação competitiva em concorrências públicas e privadas de alta exigência técnica.

Atuação de Excelência: BATESOLO Engenharia

A exata validação da integridade física de elementos subterrâneos de fundação afasta riscos geotécnicos e confere estabilidade de longo prazo para as edificações. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA, amparada por seus 15 anos de sólida experiência e liderança no setor da construção civil, especializou-se em prestar serviços de alta engenharia para empresas de médio e grande porte, com forte atuação nos exigentes segmentos de energia e petróleo.

A empresa executa ensaios PIT em total consonância com os critérios da NBR 16795, empregando instrumentação de última geração calibrada e corpo de engenheiros especializados para emitir laudos técnicos ágeis, precisos e de alta confiabilidade.

Entre em contato com o departamento técnico da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar o controle tecnológico de suas fundações e garantir a segurança estrutural de seu empreendimento.
