Prova de carga estática estaca

Diretrizes Técnicas da prova de carga estática estaca

A prova de carga estática estaca é consagrada na engenharia geotécnica como o método mais preciso e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos de fundação profunda.

Regida no Brasil pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), a PCE consiste na aplicação de forças reais, lentas e progressivas diretamente no topo do elemento estrutural instrumentado. Esse procedimento simula com máxima fidelidade as solicitações mecânicas permanentes e variáveis que a superestrutura exercerá sobre as estacas ao longo de sua vida útil, permitindo mapear de forma direta a interface solo-estrutura.

Benefícios do Controle Tecnológico em Fundações Profundas

A execução sistemática da prova de carga estática atua como o pilar central do controle de qualidade e da mitigação de riscos em projetos de infraestrutura e edificações de grande porte.

Aumento da Segurança Estrutural

O principal benefício da PCE é o fornecimento de parâmetros físicos reais sobre o comportamento do subsolo sob pressão, eliminando as margens de erro associadas a estimativas puramente teóricas ou correlações indiretas (como as do ensaio $SPT$). Este monitoramento minucioso permite:

• Confirmar se as estacas suportam integralmente as cargas limites e de serviço previstas em projeto;

• Identificar falhas executivas ocultas no fuste da estaca (como estrangulamento da seção de concreto, contaminação do material ou deficiência de armadura) antes da elevação da superestrutura;

• Prevenir a ocorrência de recalques diferenciais acentuados, que geram patologias estruturais graves, como fissuras, trincas, inclinações e desaprumos nas vigas e paredes.

Redução de Riscos em Projetos

A PCE mitiga incertezas associadas a recalques e deformações indesejadas do maciço de solo. Ao dispor de dados geotécnicos precisos obtidos diretamente no canteiro, a equipe de engenharia pode tomar decisões informadas e preditivas, minimizando surpresas técnicas de subsolo e atrasos operacionais crônicos durante a fase construtiva.

Validação de Projetos de Fundação

Na fase de concepção, os engenheiros geotécnicos adotam hipóteses de cálculo baseadas em metodologias semi-empíricas. A realização da prova de carga estática em estacas fornece os dados analíticos necessários para confrontar e validar essas premissas de projeto. A validação experimental de campo confere maior confiabilidade técnica e segurança jurídica para a continuidade das etapas estruturais da obra.

Vantagens Técnicas e Econômicas do Método

Além de blindar a estrutura contra riscos geotécnicos, a aplicação da PCE confere diferenciais operacionais e financeiros estratégicos para o gerenciamento do canteiro de obras.

Economia de Tempo e Recursos

Muitas vezes, por escassez de dados físicos do subsolo, os projetos adotam coeficientes de segurança excessivamente conservadores, resultando em estacas superdimensionadas (com comprimentos ou diâmetros maiores que o necessário).

Quando os laudos de campo da PCE comprovam que a capacidade de carga real e o atrito lateral mobilizado pelo terreno são superiores às estimativas teóricas, o projetista pode otimizar o restante do estaqueamento. Essa redução no comprimento ou no diâmetro das estacas subsequentes gera economia direta em insumos (concreto e aço) e horas de perfuração, evitando retrabalhos e tornando a construção mais eficiente.

Precisão nos Resultados

A curva analítica gerada pelo ensaio estático expressa o comportamento mecânico puro do elemento testado sob carregamentos controlados. Essa alta fidelidade e exatidão dos dados eliminam as incertezas estatísticas e oferecem aos projetistas estruturais e geotécnicos uma base matemática e empírica sólida para o planejamento das etapas subsequentes da edificação.

Melhoria na Tomada de Decisão

Com gráficos de pressão versus deslocamento limpos e objetivos, os gestores e engenheiros conseguem avaliar rapidamente os melhores cenários técnicos e logísticos para a obra. Essa facilidade na tomada de decisões é um fator crítico em projetos de grande porte, onde a otimização do cronograma físico-financeiro impacta diretamente a rentabilidade do negócio.

Como Realizar a Prova de Carga Estática em Estacas

A exatidão dos resultados gerados em uma PCE depende do cumprimento rigoroso de um protocolo executivo e do emprego de instrumentação calibrada.

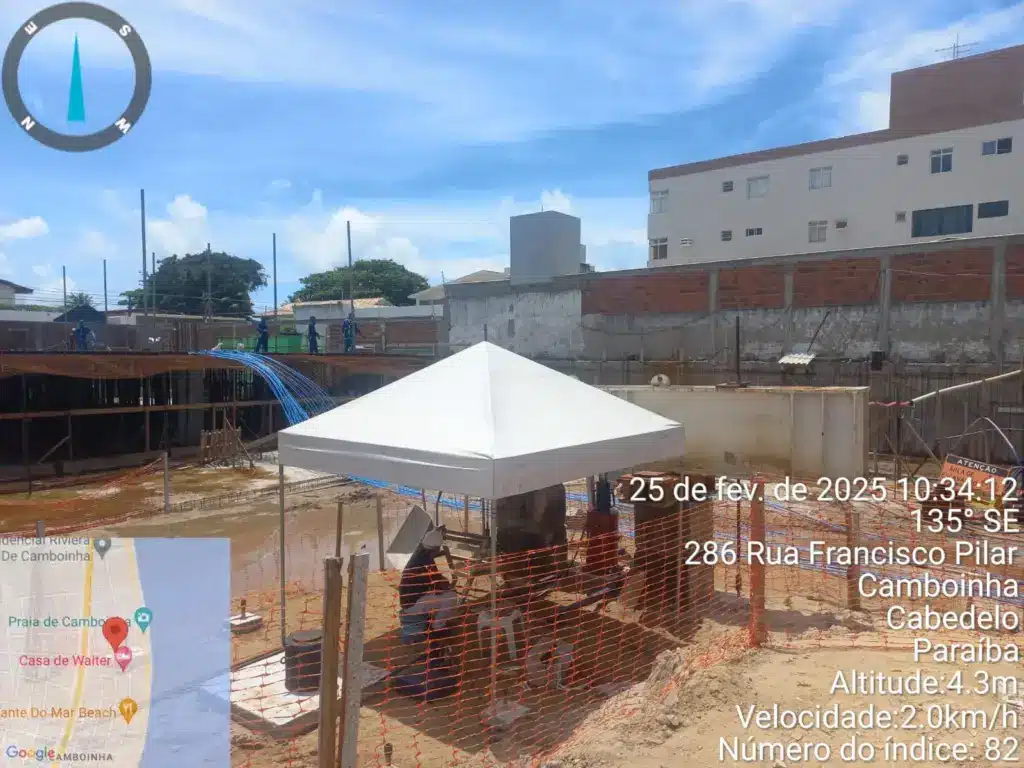

Preparação do Local de Teste

A preparação da área ao redor da estaca é uma etapa crítica para a segurança operacional do ensaio. Envolve a limpeza rigorosa do entorno, a remoção de solos moles superficiais para o posicionamento firme dos apoios do sistema de reação e o correto arrasamento e regularização do topo da estaca de teste. O topo deve ficar perfeitamente plano e perpendicular ao eixo do fuste para garantir a centralização perfeita do macaco hidráulico.

Equipamentos e Instrumentação Técnica Requeridos

A montagem do ensaio de campo exige uma infraestrutura mecânica e eletrônica de alta precisão:

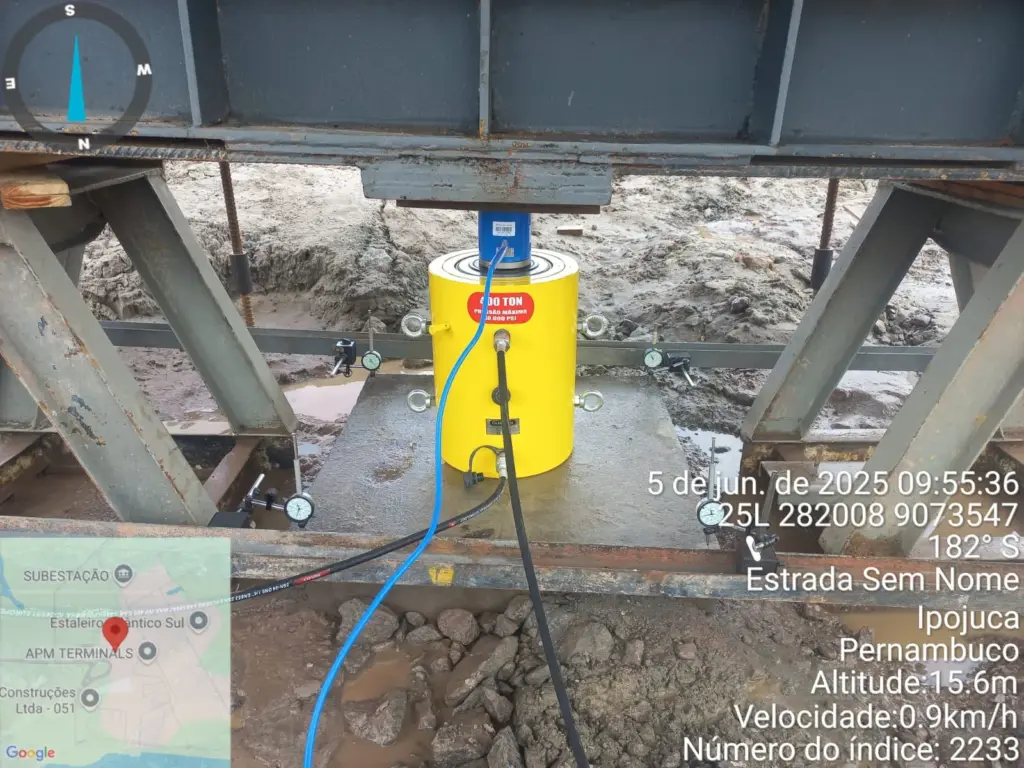

• Dispositivos de Medição de Carga: Composto por um ou mais macacos hidráulicos de alta capacidade (cilindros de reação) acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro aferido e calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

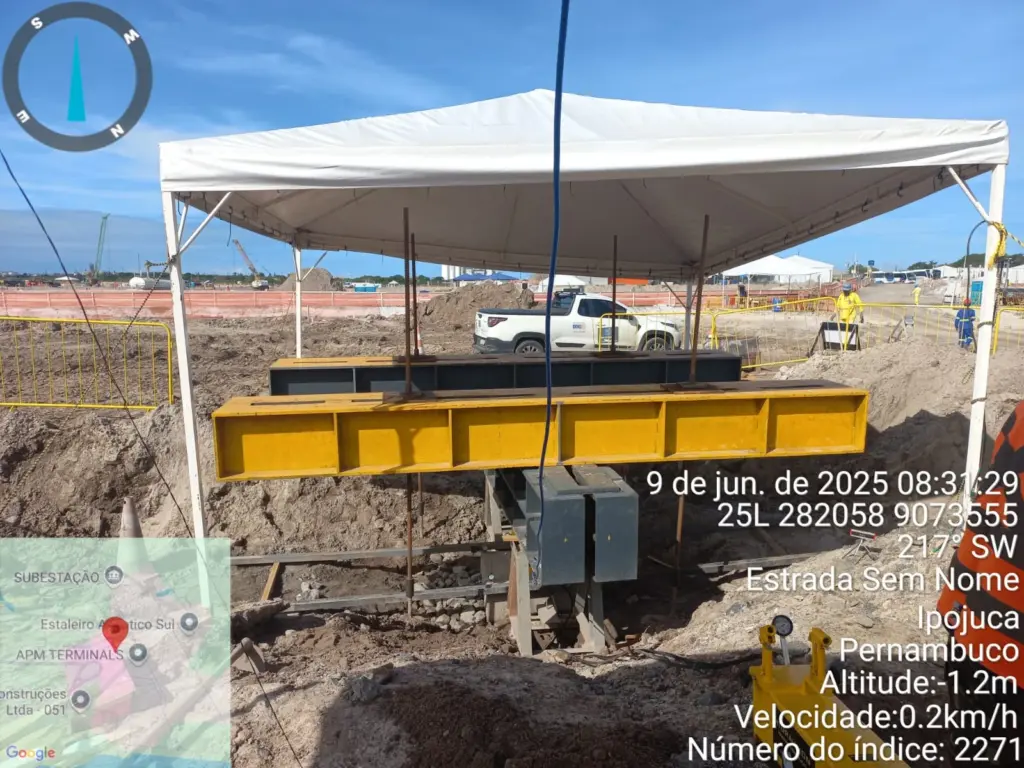

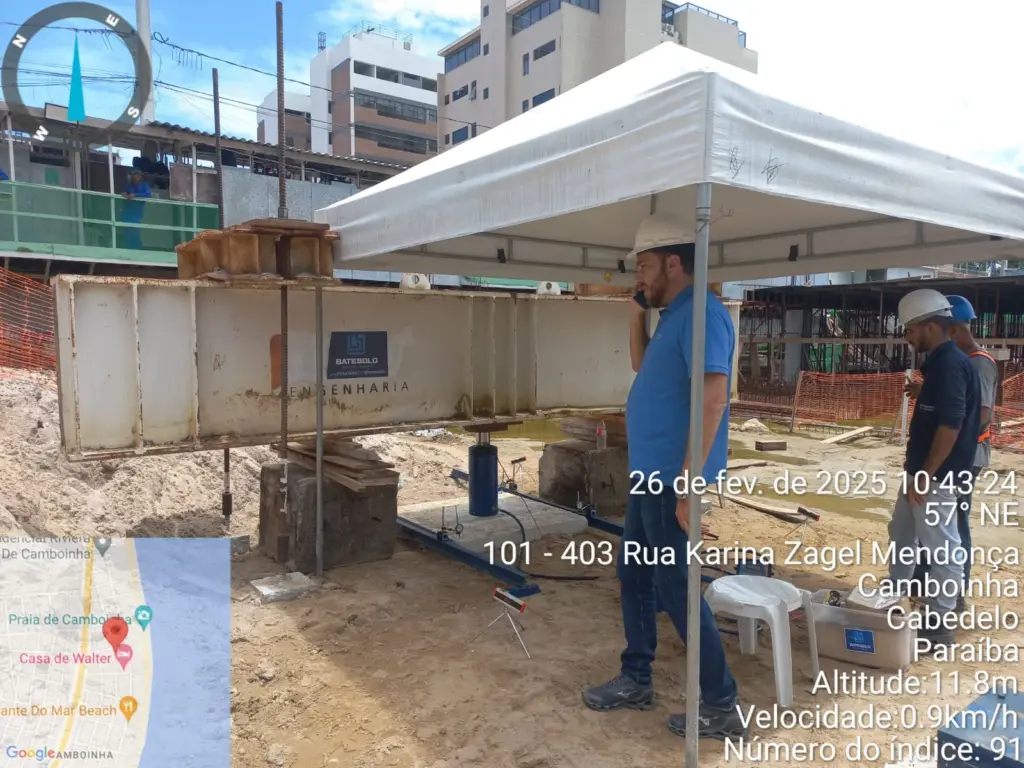

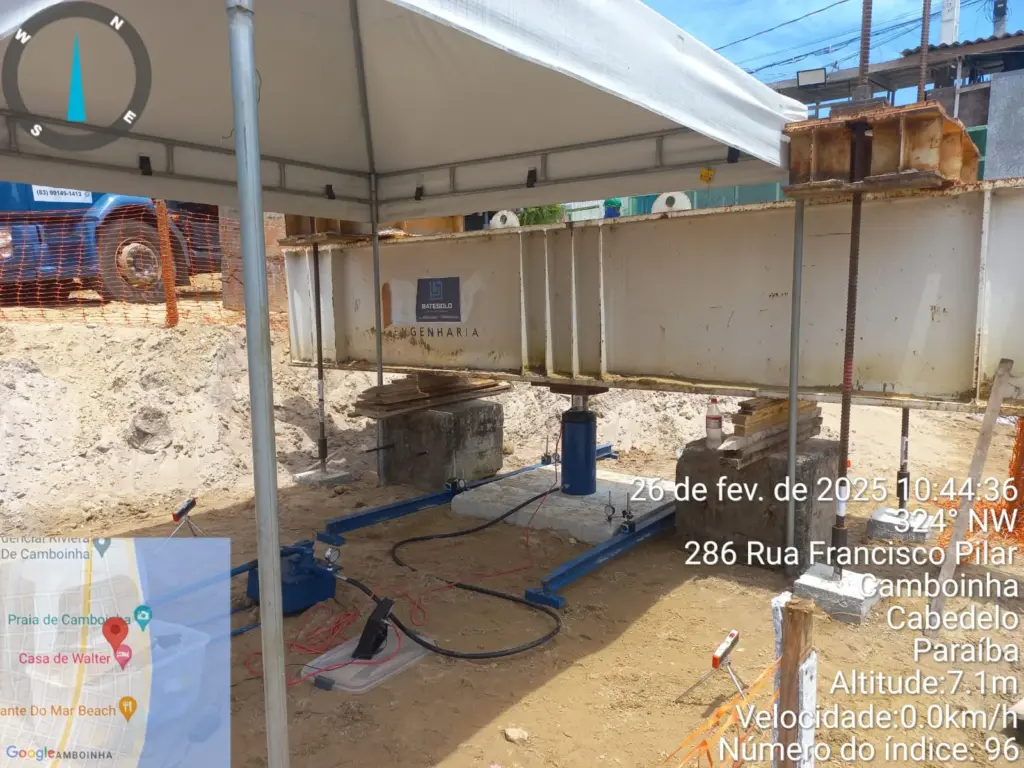

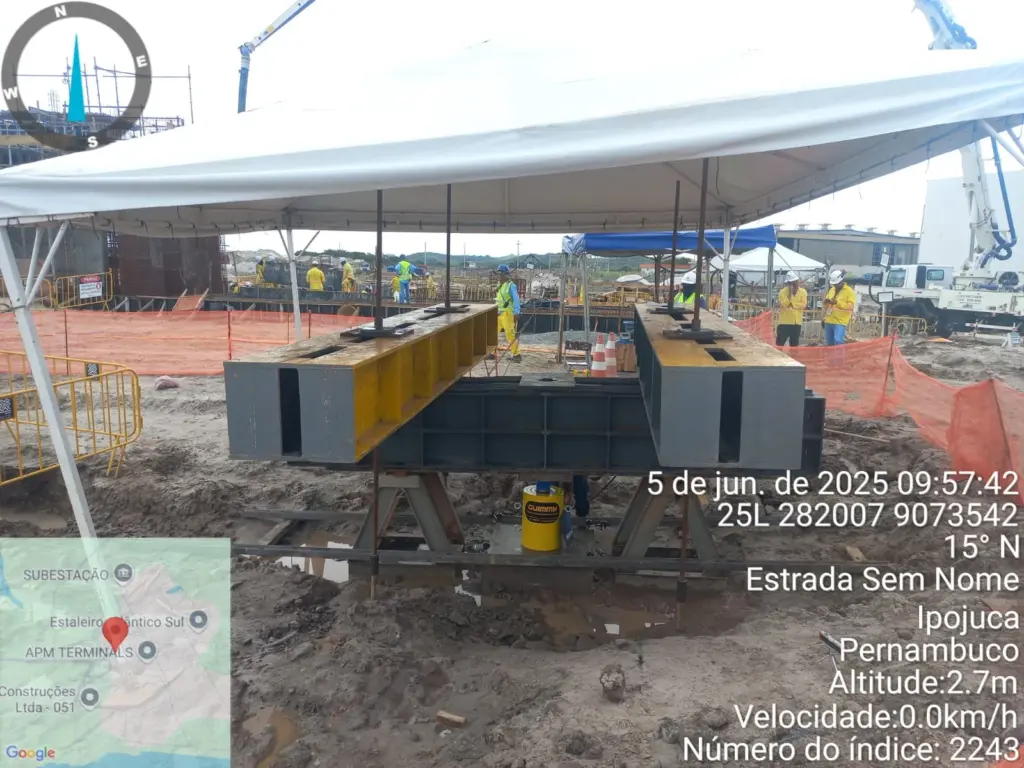

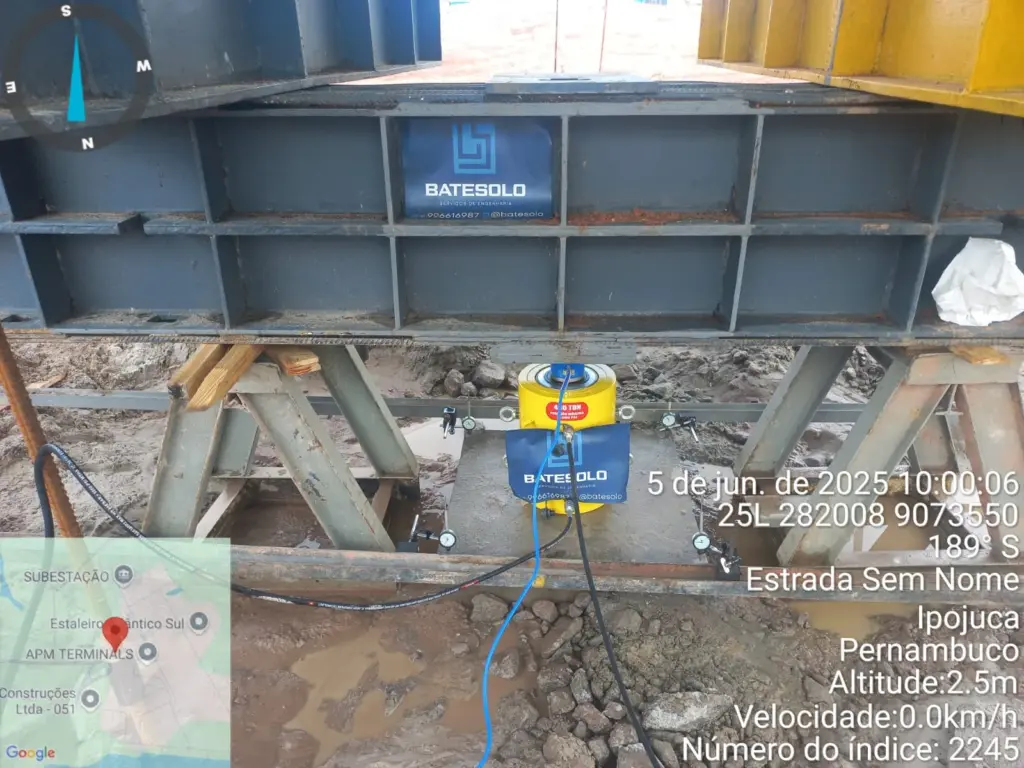

• Estruturas de Suporte (Sistema de Reação): Conjunto dimensionado para resistir à força oposta exercida pelo macaco hidráulico contra o topo da estaca. Pode ser constituído por uma plataforma preenchida com toneladas de “peso morto” (blocos de concreto ou trilhos) ou por vigas de reação de aço ancoradas em estacas tirantes de reação auxiliares;

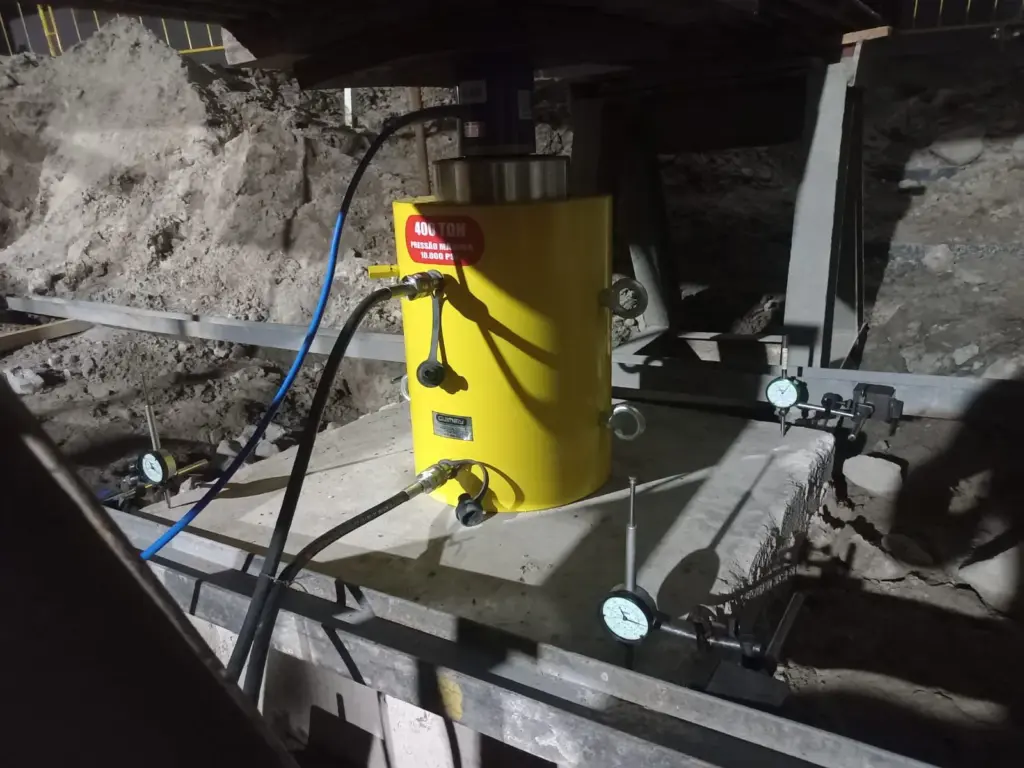

• Equipamentos de Registro de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos digitais ($LVDT$) instalados simetricamente nas bordas do bloco de coroamento e fixados em vigas de referência independentes (vigas magnéticas) para registrar os microrecalques verticais sem sofrer interferência da deformação do sistema de reação.

Interpretação dos Resultados (Curva Carga x Deslocamento)

Os dados de carga (pressão) e deslocamento (recalque) coletados em campo são processados matematicamente para a plotagem da curva carga x deslocamento.

Através de métodos analíticos e matemáticos consagrados (como os métodos de Van der Veen ou Davisson), os engenheiros geotécnicos realizam a extrapolação para determinar a carga de ruptura real da fundação profunda e fixar o coeficiente de segurança global do estaqueamento, assegurando a conformidade técnica com as exigências da ABNT NBR 6122 (Projeto e execução de fundações).

Escopo de Aplicações Práticas na Engenharia

A versatilidade e a precisão da prova de carga estática em estacas tornam sua aplicação indispensável em diversos cenários do mercado construtivo:

Projetos de Construção Civil e Infraestrutura

Em edifícios residenciais e comerciais verticais, pontes, viadutos, complexos portuários e bases de aerogeradores, a PCE é utilizada para validar o comportamento mecânico dos blocos de fundação, controlando os recalques elásticos e plásticos para proteger as estruturas contra deformações nocivas.

Avaliação de Estruturas Existentes

Nos projetos de retrofit, reabilitação estrutural ou ampliação de plantas industriais, a PCE é aplicada para avaliar a capacidade portante remanescente de estacas antigas, confirmando com segurança se as fundações existentes suportam acréscimos de carga decorrentes de novas superestruturas ou da instalação de maquinários pesados.

Estudos de Viabilidade Geotécnica

Empreendida logo na fase inicial de grandes projetos imobiliários ou industriais, a execução de PCEs em estacas de teste piloto serve para subsidiar os estudos de viabilidade técnica e econômica do empreendimento. Os dados reais obtidos reduzem o fator de risco geológico, permitindo concorrências mais assertivas e contratos de engenharia com orçamentos blindados.
