Prova de carga em placas

Diretrizes Técnicas da prova de carga em placas

A prova de carga em placas é um ensaio geotécnico de campo fundamental para a determinação direta da capacidade de carga admissível (resistência de ruptura) e dos parâmetros de deformabilidade (recalque) do solo.

Regido no Brasil pela norma ABNT NBR 6489, este procedimento consiste na aplicação de incrementos sucessivos e controlados de pressão sobre uma placa de aço circular rígida posicionada diretamente sobre a superfície ou em profundidade (fundo de cavas). O ensaio simula em escala reduzida o comportamento mecânico real de uma fundação superficial — como sapatas e radiers — fornecendo dados empíricos de alta fidelidade para o dimensionamento seguro das bases de uma edificação.

Benefícios do Controle Geotécnico Direto

A execução sistemática da prova de carga em placas atua como um pilar de mitigação de riscos, assegurando que o solo e as estruturas interajam de forma equilibrada.

Aumento da Segurança Estrutural

O benefício primordial do ensaio é a blindagem contra falhas geotécnicas graves. Ao contrário de estimativas teóricas obtidas por métodos indiretos (como a sondagem de simples reconhecimento $SPT$), a prova de carga mede a resposta mecânica real do terreno sob pressão. Esse monitoramento preciso permite:

• Determinar a curva real de pressão versus recalque do subsolo;

• Identificar se o solo local suporta as cargas limites e de serviço previstas na superestrutura;

• Eliminar o risco de recalques diferenciais acentuados, que são os principais causadores de patologias como fissuras, trincas e desaprumos em paredes e vigas.

Validação dos Materiais e Camadas de Fundação

O ensaio funciona como uma ferramenta de controle de qualidade para validar as camadas de solo e materiais que compõem a base da estrutura. Em terrenos que passaram por processos de melhoria (como compactação de aterros, estabilização química ou troca de solo), a prova de carga em placas verifica se o grau de compactação e a rigidez do maciço atendem estritamente às especificações técnicas e de projeto, assegurando uma base durável e confiável.

Redução de Custos com Manutenção Corretiva

Investir na realização da prova de carga em placas gera uma expressiva economia financeira ao longo do ciclo de vida útil da obra. A identificação de uma insuficiência portante do solo durante a fase de fundação permite correções geométricas simples e de baixo custo. Esse diagnóstico precoce evita gastos excessivos e de emergência com reforços estruturais complexos e retroativos (como injeções de resinas ou estacas mega) após a edificação estar concluída e em operação.

Vantagens Técnicas e Gerenciais do Ensaio

Além dos ganhos diretos de segurança, a aplicação do método confere vantagens analíticas que otimizam o gerenciamento da engenharia de fundações.

Diagnóstico Precoce de Problemas no Terreno

A curva de carregamento obtida em campo evidencia de forma imediata anomalias mecânicas do subsolo, como a presença de camadas compressíveis ocultas logo abaixo da cota de assentamento. Identificar essas falhas de forma precoce possibilita ao corpo de engenharia ajustar o projeto de fundação antes do início das etapas construtivas críticas, garantindo a eficiência do cronograma físico.

Melhoria na Confiabilidade e Credibilidade do Projeto

Ao substituir coeficientes de segurança genéricos ou teóricos por dados experimentais irrefutáveis obtidos no próprio canteiro de obras, a confiabilidade global do projeto geotécnico é substancialmente elevada. Essa precisão técnica confere maior credibilidade institucional para a construtora perante projetistas estruturais, investidores, companhias seguradoras e órgãos de fiscalização regulatória.

Aumento da Vida Útil das Estruturas

Fundações dimensionadas e validadas com base nas propriedades reais de deformabilidade do solo trabalham dentro de regimes elásticos seguros. Isso reduz o surgimento de tensões parasitas de flexo-torção na superestrutura ao longo dos anos, minimizando os efeitos da fadiga dos materiais e aumentando de forma expressiva a longevidade técnica do ativo imobiliário ou industrial.

Procedimento Executivo Conforme as Diretrizes Normativas

A exatidão dos resultados gerados em uma prova de carga em placas depende diretamente do cumprimento rigoroso de um protocolo metodológico e da calibração dos instrumentos de campo.

Equipamentos e Instrumentação Técnica Requeridos

A montagem do ensaio de campo mobiliza uma infraestrutura de monitoramento eletrônico e mecânico de alta precisão:

• Placas de Carga: Discos rígidos de aço carbono, planos, com espessura adequada para evitar flexões e diâmetros padronizados pela norma (geralmente variando entre $30text{ cm}$ e $80text{ cm}$);

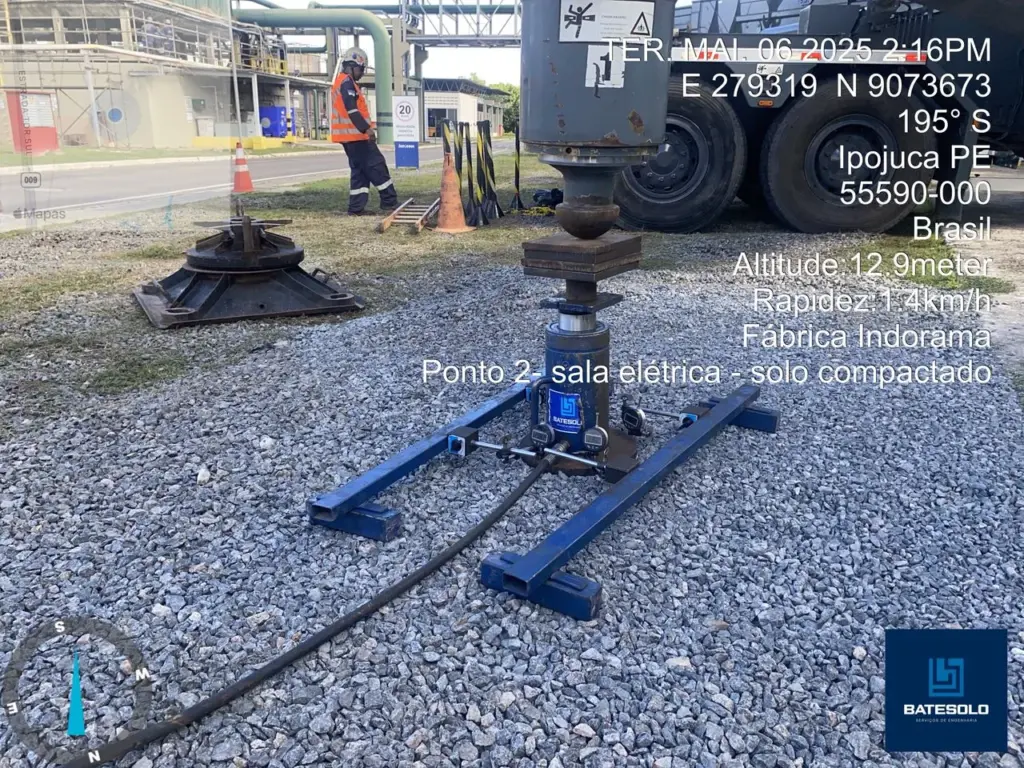

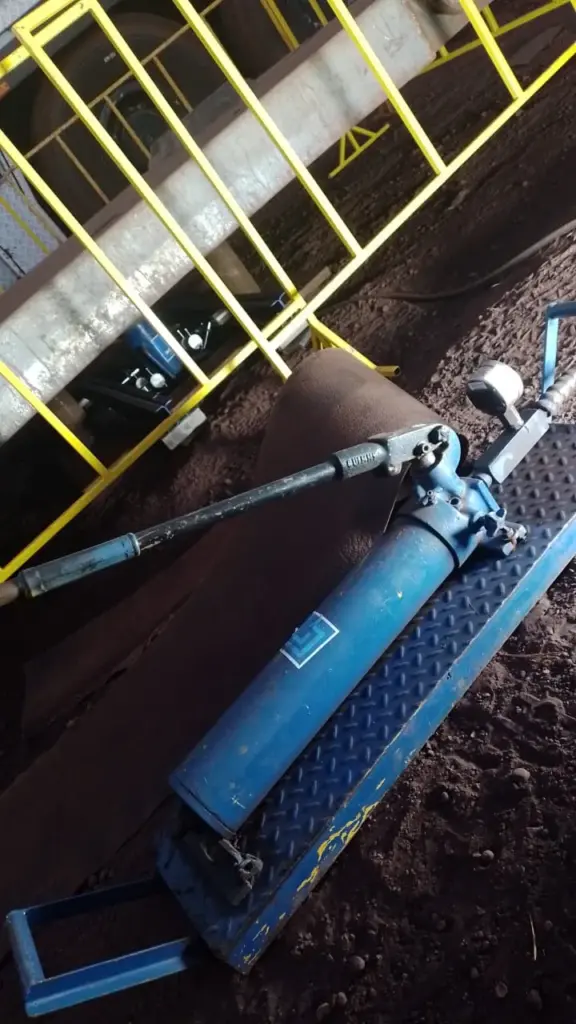

• Dispositivos de Aplicação de Carga: Macaco hidráulico de alta capacidade acoplado a um manômetro calibrado ou a uma célula de carga blindada, garantindo o controle exato da força aplicada;

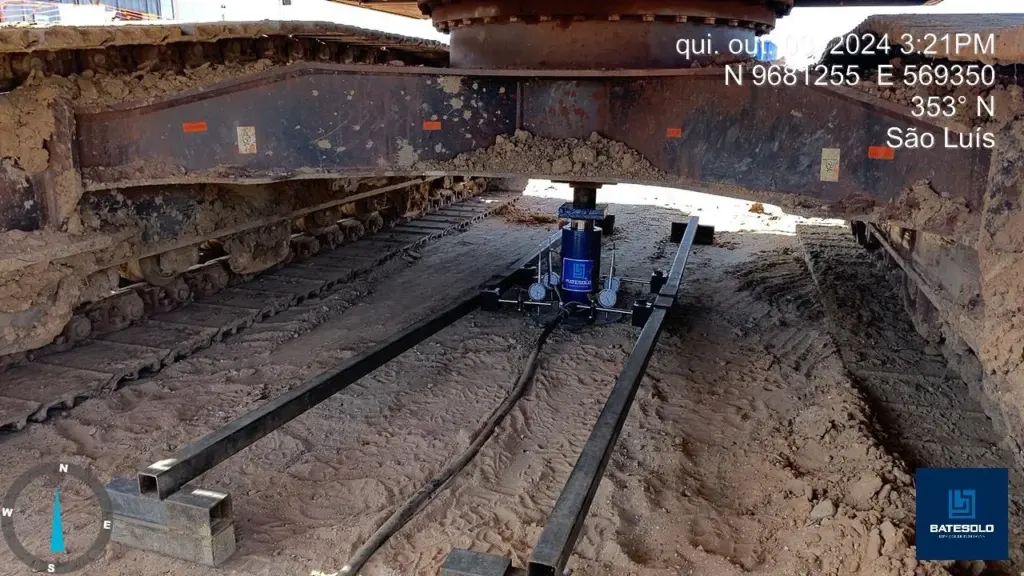

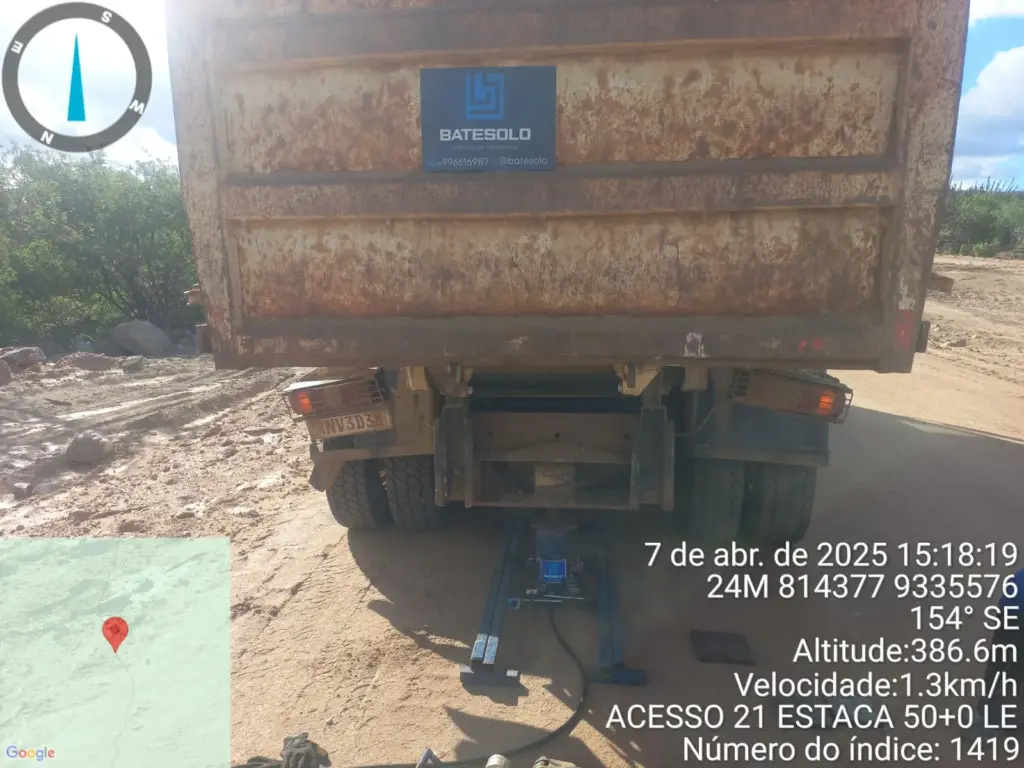

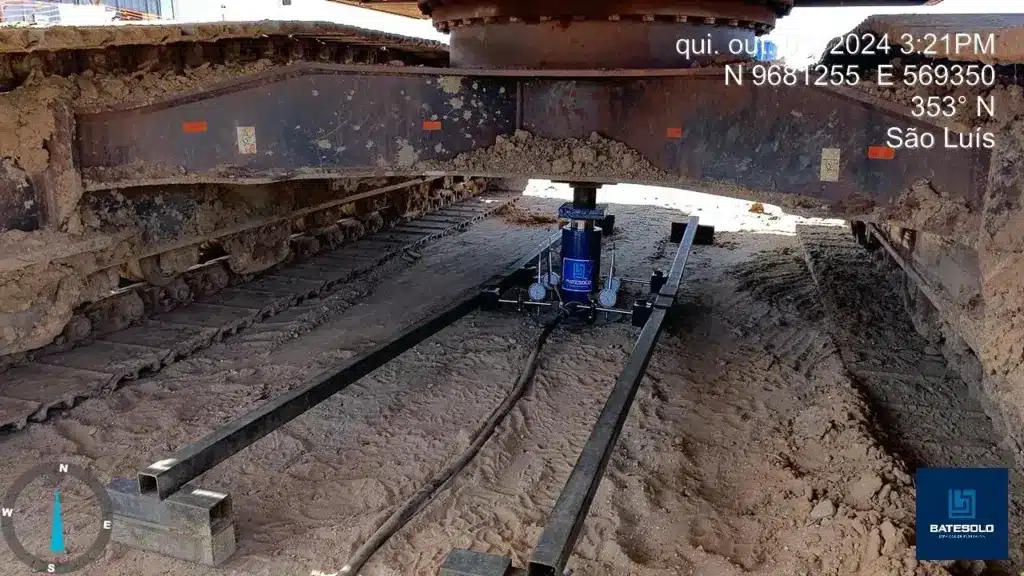

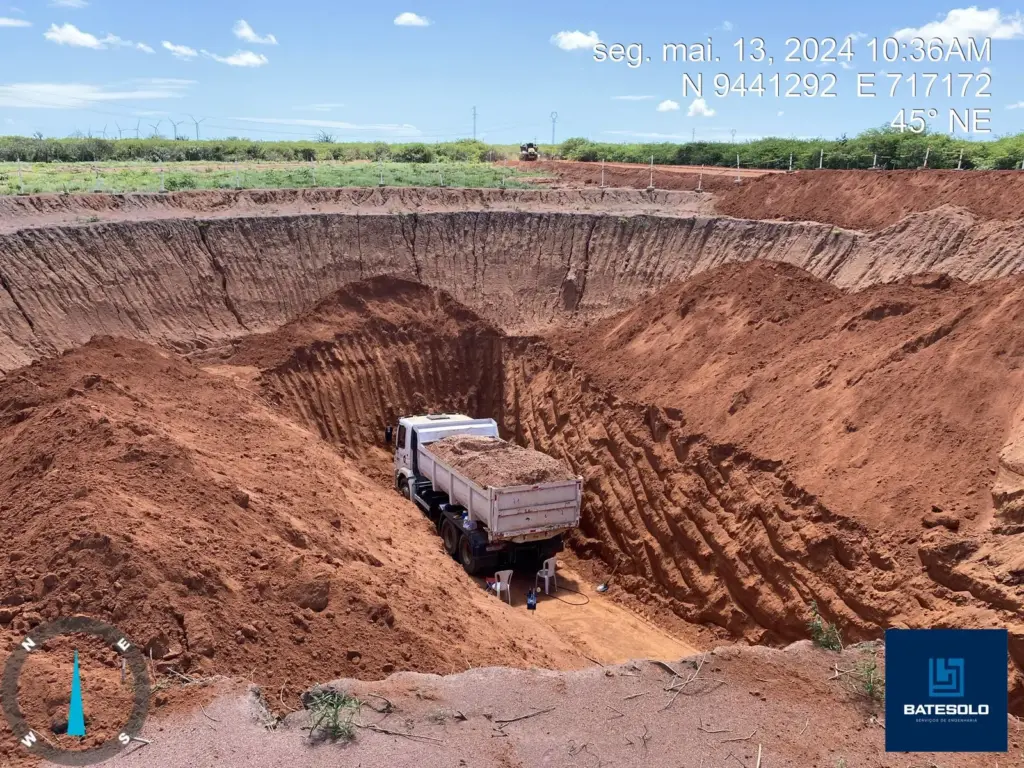

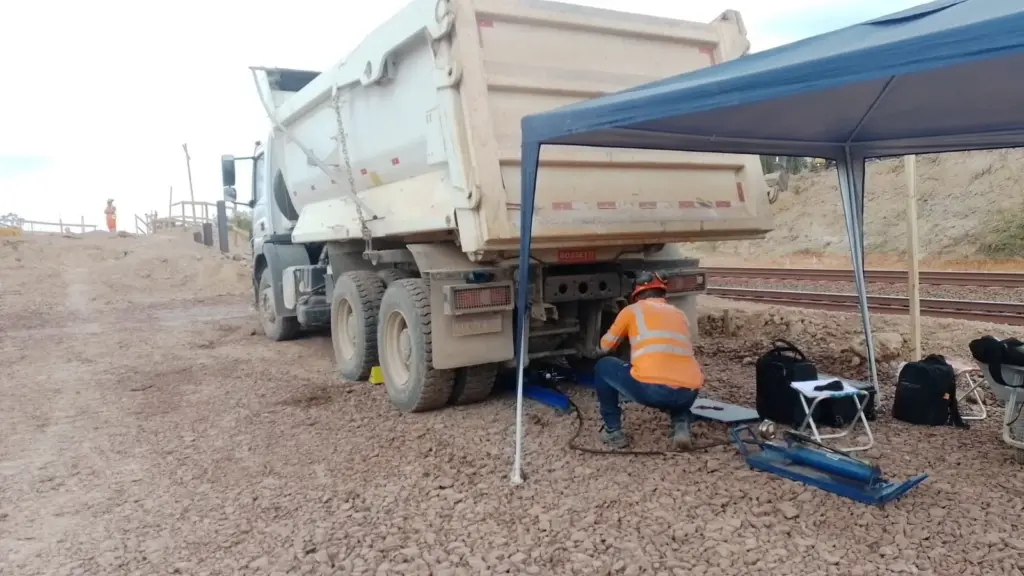

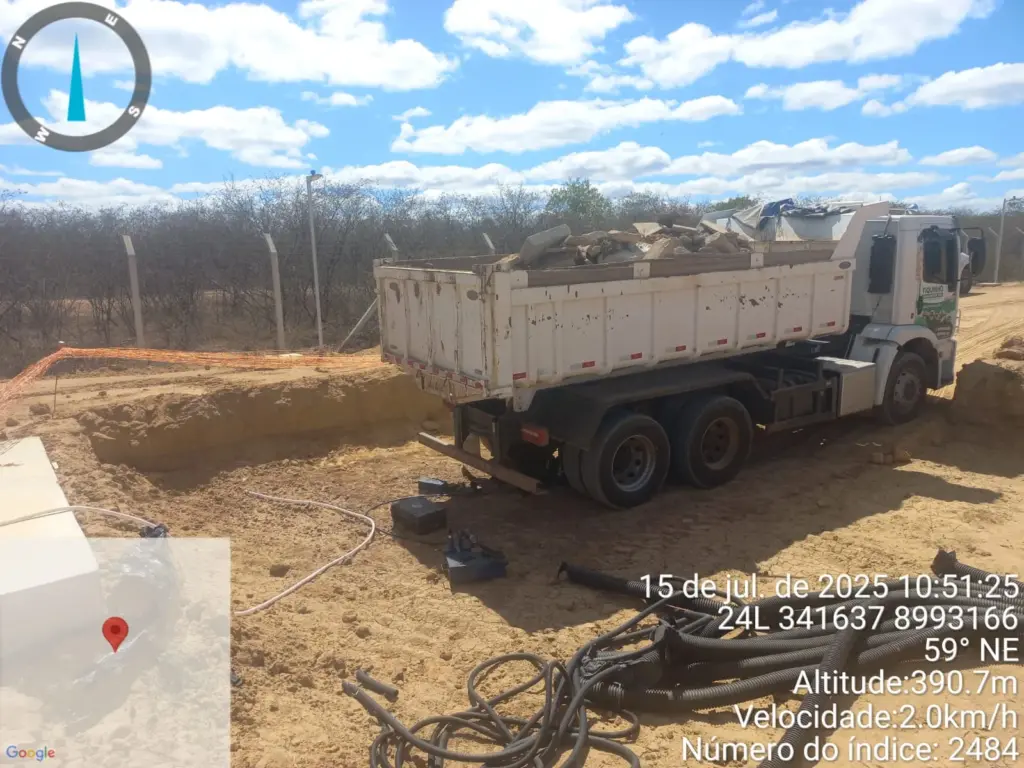

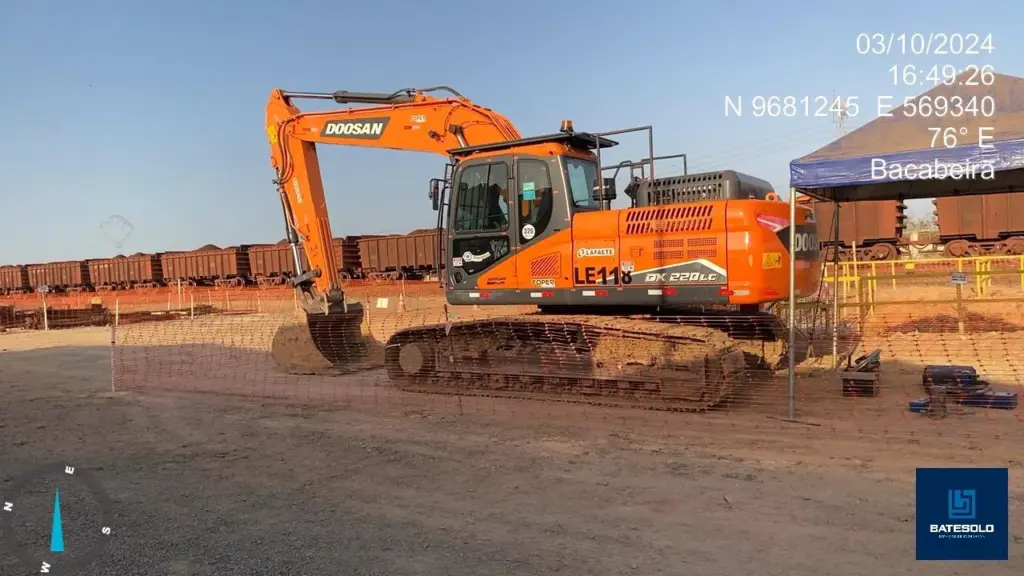

• Sistema de Reação: Estrutura pesada utilizada como anteparo contra o qual o macaco hidráulico exercerá pressão (pode ser uma carreta carregada, cargueiras de blocos de concreto ou tirantes de aço ancorados no solo);

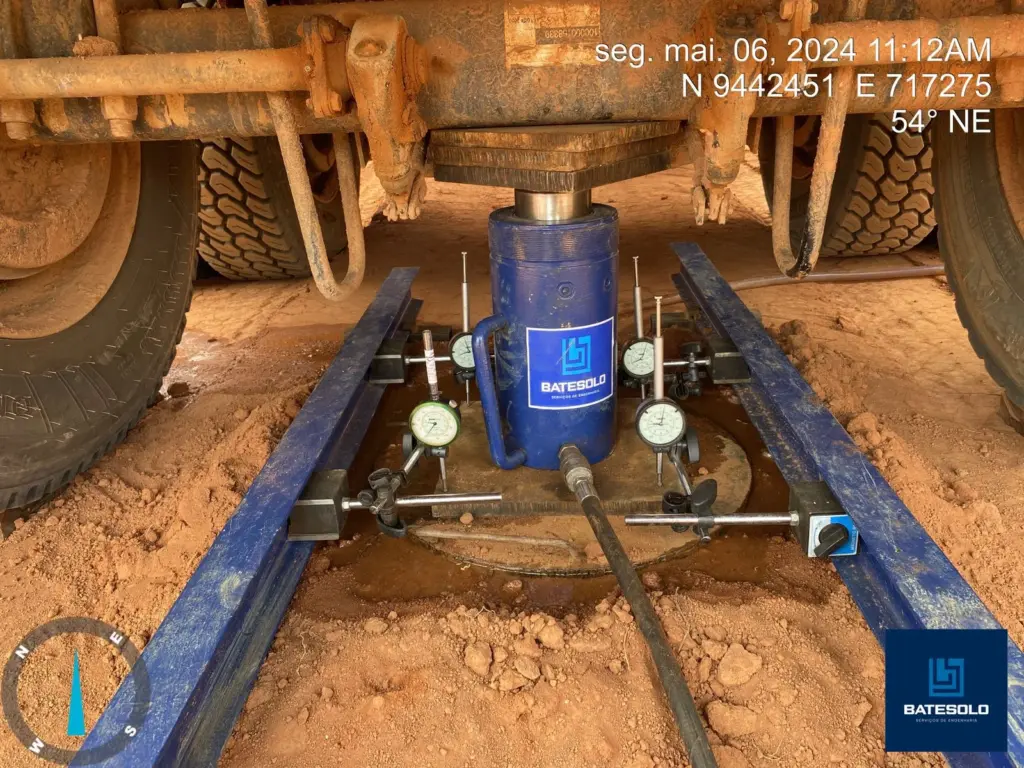

• Equipamentos de Medição de Deformação: Defletômetros mecânicos (relógios comparadores centesimais) ou transdutores digitais de deslocamento linear ($LVDT$) fixados rigidamente em uma viga de referência independente (viga magnética) isolada da zona de pressão do ensaio.

Passo a Passo do Procedimento de Campo

1. Preparação do Local de Teste: O terreno na cota de ensaio é limpo, nivelado e regularizado. Espalha-se uma película milimétrica de areia fina para garantir o contato perfeitamente plano e uniforme entre a placa de aço e o solo, eliminando vazios;

2. Instalação das Placas e Sensores: Posiciona-se a placa de carga de maneira centralizada sob o sistema de reação. Os defletômetros são instalados simetricamente nas bordas da placa para anular efeitos de rotação parasita;

3. Aplicação Gradual da Carga: Conforme as diretrizes normativas, a carga máxima estimada é fracionada em pelo menos 10 estágios sucessivos e iguais. A cada incremento de pressão, o recalque do solo é medido continuamente em intervalos de tempo padronizados até atingir a estabilização elástica;

4. Descarregamento: Após atingir o patamar máximo e cumprir o tempo de permanência, a carga é retirada de forma gradativa para mensurar a recuperação elástica do solo e isolar a deformação plástica residual.

Interpretação Analítica dos Resultados

Os dados de força aplicada (convertidos em tensão expressa em $text{MPa}$ ou $text{kPa}$) e os deslocamentos verticais (recalques em milímetros) são plotados em um gráfico analítico. A interpretação cuidadosa dessa curva característica permite ao engenheiro geotécnico determinar a tensão de ruptura do solo, fixar a tensão admissível de trabalho com o coeficiente de segurança adequado e extrair o módulo de reação do subsolo (coeficiente de recalque).

Escopo de Aplicações Práticas na Engenharia Civil

A versatilidade da prova de carga em placas estende-se por múltiplos setores estratégicos da construção:

• Obras de Edificações Verticais e Industriais: Validação do solo para assentamento seguro de sapatas isoladas, corridas ou radiers de concreto;

• Projetos de Infraestrutura de Transportes: Avaliação da capacidade de suporte e deformabilidade de subleitos e camadas de sub-base em pavimentos rodoviários, ferroviários e pistas de aeroportos, garantindo a durabilidade das vias sob tráfego pesado;

• Estruturas de Grande Escala e Energia: Controle tecnológico do solo de assentamento de bases de alta responsabilidade, como fundações de tanques industriais, subestações e bases de aerogeradores em parques eólicos;

• Investigação de Estruturas Existentes (Retrofit): Inspeção de solos sob fundações antigas para verificar se o terreno comporta acréscimos de pavimentos ou novas cargas decorrentes da instalação de maquinários pesados.

Fale com a BATESOLO SERVICOS DE ENGENHARIA

O controle geotécnico direto elimina as incertezas mecânicas do subsolo, protege o cronograma executivo do empreendimento e assegura a estabilidade de longo prazo de qualquer edificação.

Entre em contato com a equipe de engenheiros da BATESOLO SERVICOS DE ENGENHARIA para planejar, dimensionar e programar a execução de provas de carga em placas no seu projeto com total segurança, rigor técnico e máxima conformidade normativa.
