Diretrizes Técnicas da Prova de Carga Estática NBR

A prova de carga estática NBR (PCE) é consagrada na engenharia geotécnica como o método mais preciso, direto e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos de fundação profunda.

No cenário regulatório brasileiro, as diretrizes executivas, instrumentações e procedimentos de campo para este teste são integralmente coordenados pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), que unificou e atualizou os critérios técnicos do setor (substituindo a antiga NBR 12131).

O ensaio consiste na aplicação de forças reais, lentas e progressivas diretamente no topo do elemento estrutural instrumentado (estacas ou barretes). Esse procedimento simula com máxima fidelidade as solicitações mecânicas permanentes e variáveis que a superestrutura exercerá sobre as fundações ao longo de sua vida útil, permitindo mapear de forma direta a interface solo-estrutura.

Definição, Importância e Regulamentações

A essência da prova de carga estática NBR reside no monitoramento em tempo real do comportamento do elemento de fundação sob tensões controladas. Através da aplicação de esforços verticais (de compressão ou tração) ou horizontais, os deslocamentos milimétricos resultantes são registrados de maneira contínua.

A importância desse ensaio é vital: ele transforma hipóteses matemáticas e estimativas de sondagens de solo em dados físicos absolutos. O cumprimento rigoroso das diretrizes da NBR 16903 e da NBR 6122 (Projeto e execução de fundações) garante que o ensaio seja conduzido com total padronização e segurança, oferecendo total validade jurídica, técnica e pericial aos laudos gerados.

Escopo de Aplicações em Projetos Estruturais

Devido à sua alta confiabilidade, a PCE NBR é amplamente solicitada em uma vasta gama de projetos de engenharia civil e infraestrutura, apresentando grande versatilidade em diferentes contextos:

• Viadutos, Pontes e Obras de Arte Especiais (OAE): Onde as fundações sofrem severas ações dinâmicas, forças transversais e momentos fletores;

• Edificações de Grande Porte: Controle de recalques diferenciais em edifícios verticais de múltiplos pavimentos e arranha-céus;

• Projetos de Infraestrutura em Geral: Complexos portuários, galpões logísticos pesados, subestações e bases de aerogeradores em parques eólicos.

Benefícios da Prova de Carga Estática NBR

A execução sistemática da PCE NBR atua como o pilar central do controle de qualidade e traz retornos estratégicos imediatos para o gerenciamento técnico do projeto.

Garantia de Segurança Estrutural

O ensaio permite quantificar a capacidade real de carga das estacas, mitigando erros associados a estimativas teóricas. Esse monitoramento minucioso detecta falhas executivas ocultas no fuste da estaca (como estrangulamento da seção de concreto ou contaminação do material) antes da elevação da superestrutura, protegendo a obra contra patologias graves (trincas, fissuras e desaprumos).

Redução Estratégica de Riscos e Custos

Muitas vezes, os projetos adotam coeficientes de segurança excessivamente conservadores por escassez de dados do subsolo. Quando os laudos de campo da PCE comprovam que a resistência real do terreno é superior às estimativas teóricas, o projetista pode otimizar o restante do estaqueamento (reduzindo o comprimento ou diâmetro das estacas subsequentes), gerando economia direta em aço e concreto e evitando intervenções corretivas retroativas dispendiosas (underpinning).

Validação de Projetos e Materiais

A prova de carga valida empiricamente se os métodos executivos adotados e os materiais empregados (qualidade do concreto e posicionamento da armadura) respondem adequadamente às reais condições geológicas do maciço de solo, confirmando as premissas de cálculo e as especificações técnicas estabelecidas.

Diretrizes Executivas: Como Realizar a PCE NBR

A exatidão dos resultados gerados em uma PCE depende do cumprimento rigoroso de um protocolo executivo e do emprego de instrumentação de alta precisão calibrada.

Equipamentos e Instrumentação Técnica Requeridos

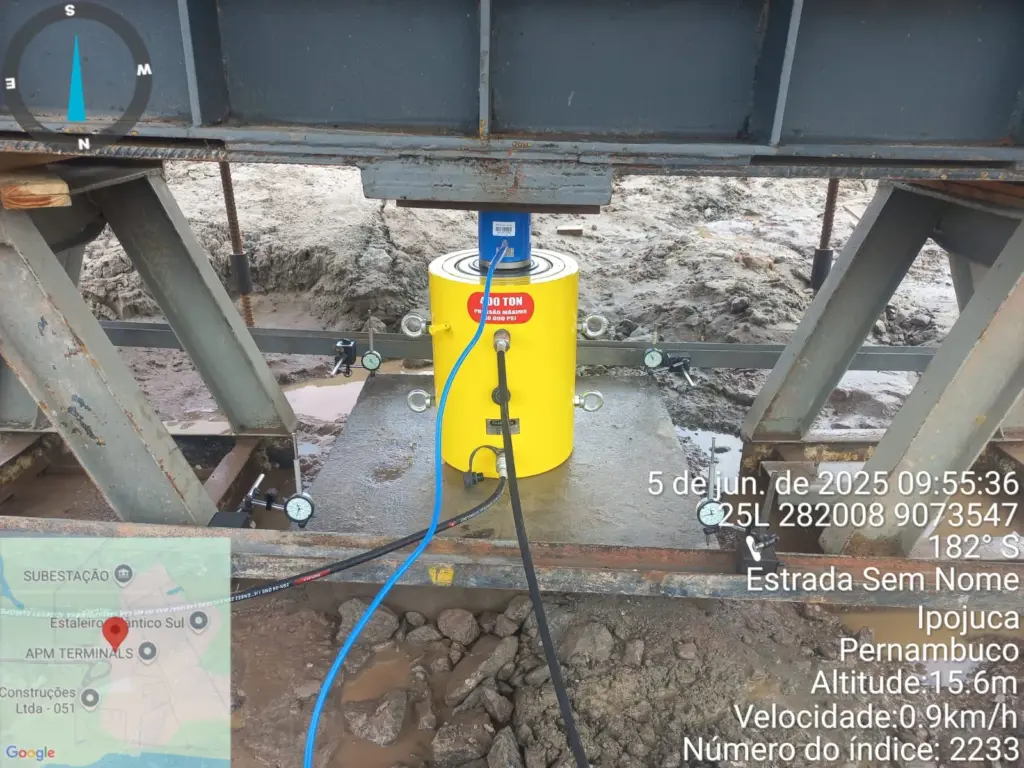

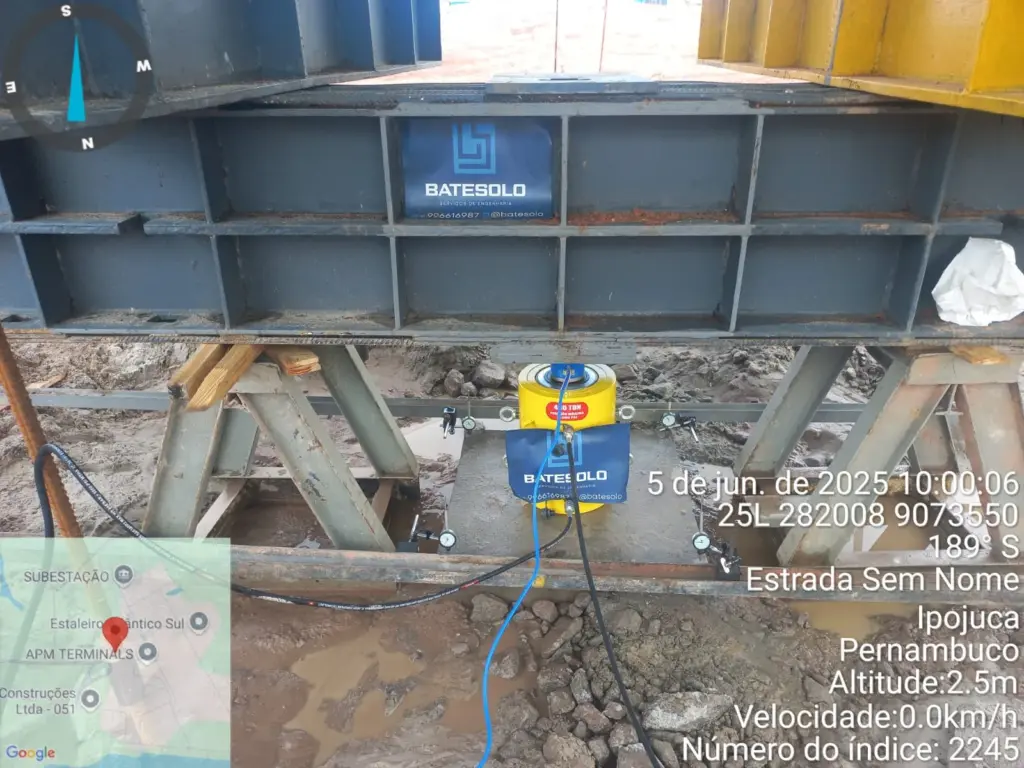

• Dispositivos de Aplicação de Carga (Máquina de Carga): Composto por um ou mais macacos hidráulicos de alta capacidade acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

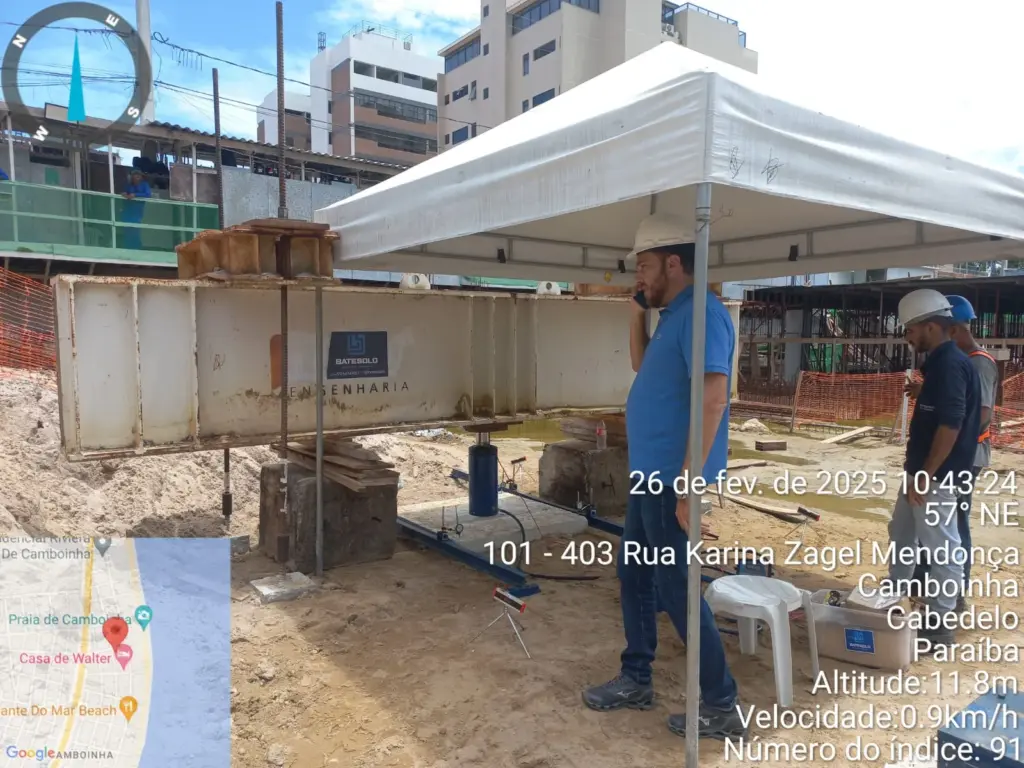

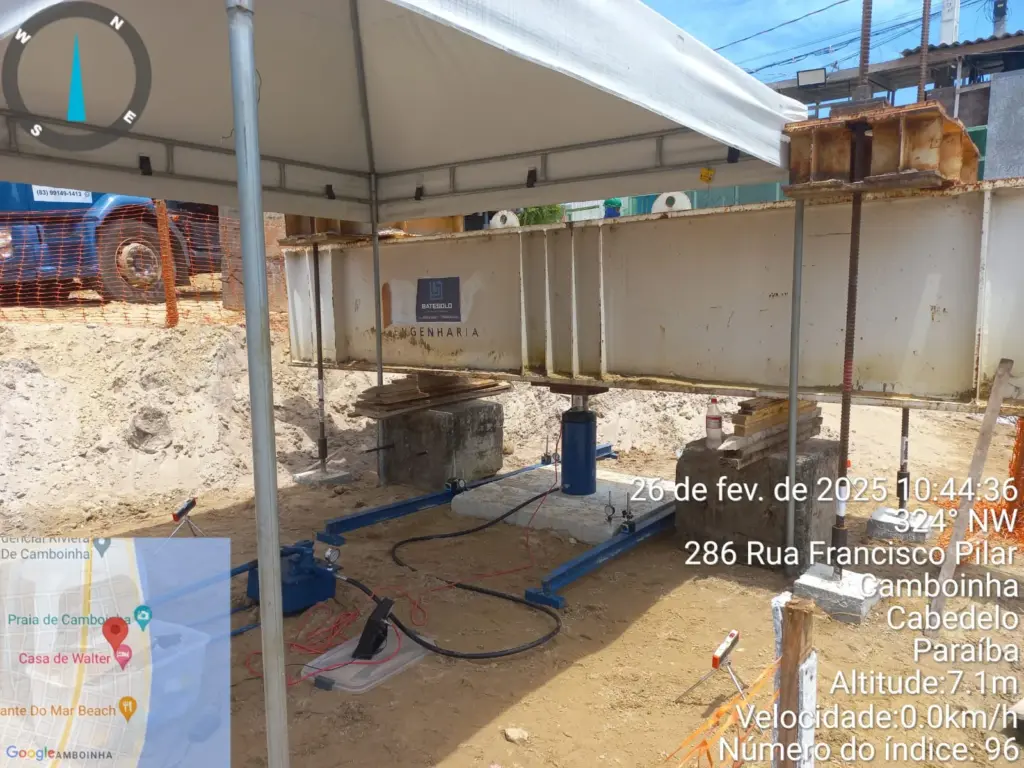

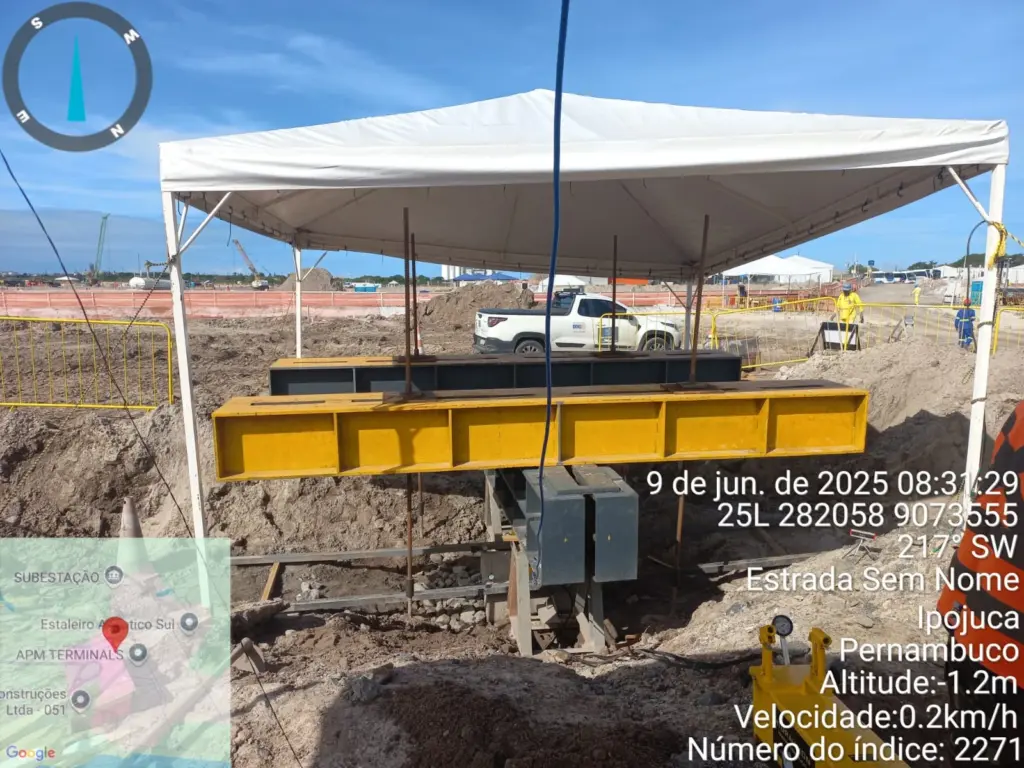

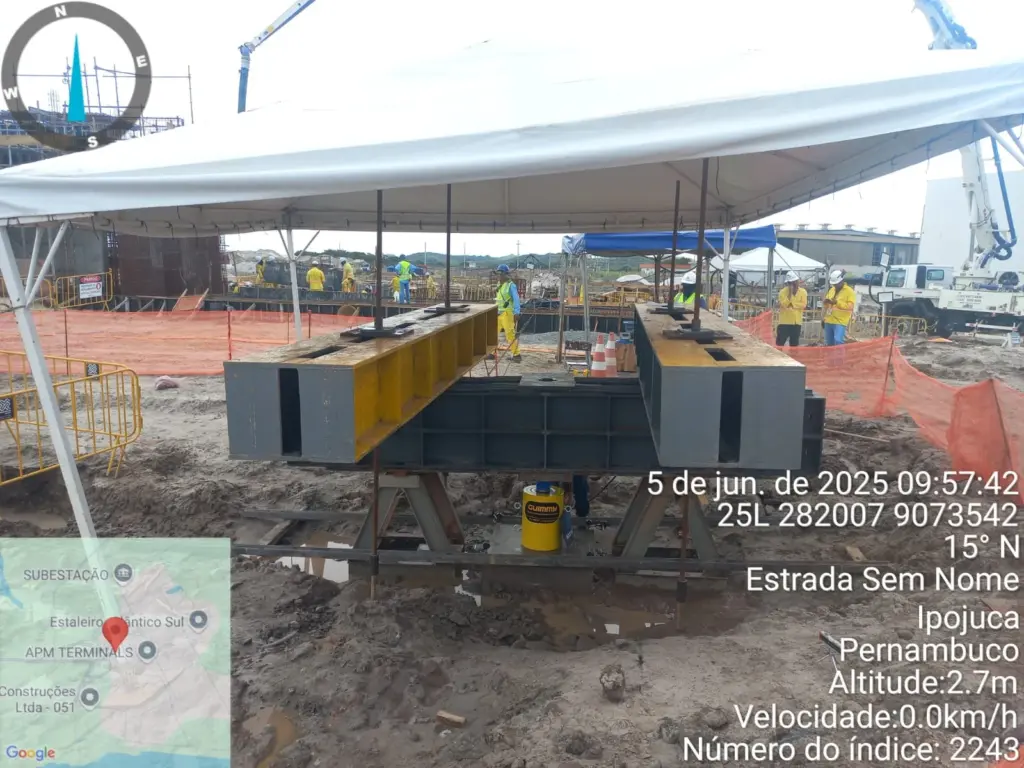

• Sistemas de Ancoragem (Estrutura de Reação): Dimensionada para resistir à força oposta exercida pelo macaco hidráulico contra a estaca. Pode ser constituída por uma plataforma preenchida com toneladas de “peso morto” (blocos de concreto) ou por vigas de reação de aço travadas em estacas tirantes auxiliares;

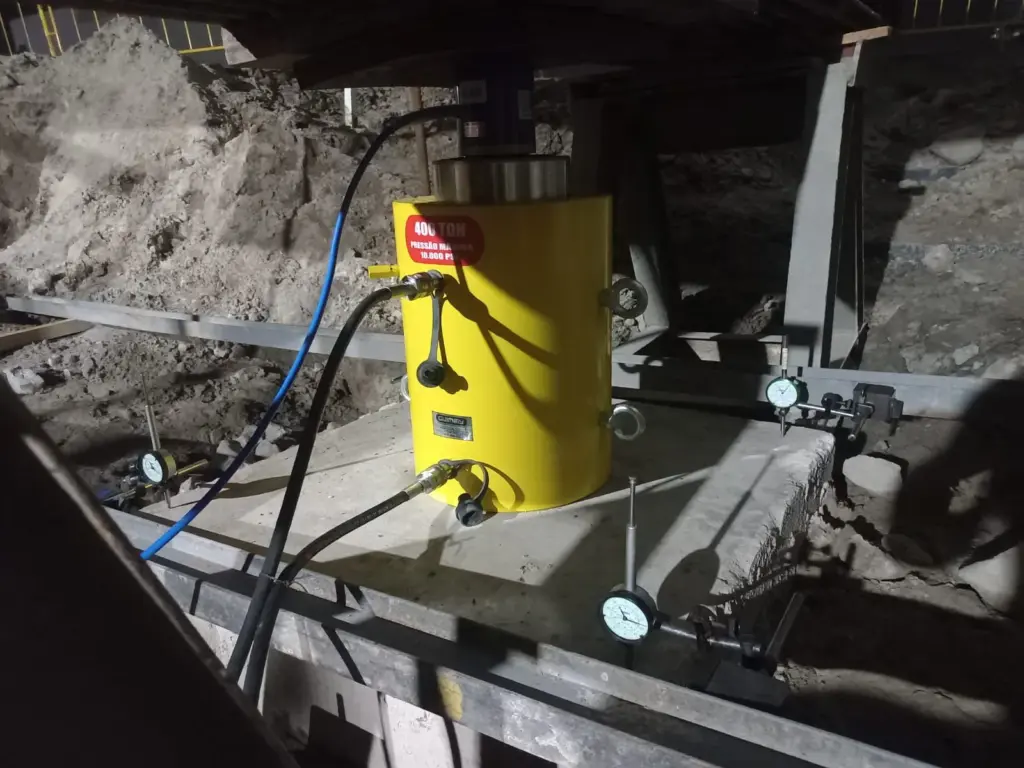

• Instrumentos de Medição de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores) ou transdutores eletrônicos digitais ($LVDT$) instalados simetricamente nas bordas do bloco de coroamento para registrar os microrecalques verticais;

• Equipamentos de Segurança: Dispositivos de alívio de pressão, travas mecânicas e isolamento da área de teste para proteção perimetral dos operadores.

Passo a Passo do Procedimento em Campo

1. Preparação do Local e Equipamentos: Realiza-se a limpeza do entorno e o correto arrasamento e regularização do topo da estaca de teste, garantindo uma superfície perfeitamente plana e perpendicular ao eixo do fuste para centralização do macaco hidráulico;

2. Aplicação Controlada da Carga: A carga limite do ensaio é introduzida em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista). Cada incremento de pressão é mantido constante até que as leituras indiquem a completa estabilização das deformações do solo;

3. Registro dos Deslocamentos: Durante todo o ensaio, os microrecalques são monitorados continuamente. Ao atingir a carga máxima programada (geralmente o dobro da carga de trabalho), o carregamento é mantido estável por um período prolongado (frequentemente de 12 a 24 horas), seguido de um descarregamento fracionado para isolar a deformação plástica residual acumulada no solo.

Interpretação Analítica dos Resultados

Os dados brutos coletados são processados matematicamente para a plotagem da curva carga x deslocamento. Através de métodos analíticos e matemáticos consagrados na mecânica dos solos (como os critérios de Van der Veen ou Davisson), os engenheiros geotécnicos determinam a carga de ruptura real da fundação profunda e fixam o coeficiente de segurança global do estaqueamento, validando o projeto estrutural.

Vantagens Competitivas no Mercado de Engenharia

A incorporação da prova de carga estática NBR confere diferenciais corporativos e comerciais altamente estratégicos para as empresas atuantes no setor construtivo.

• Melhoria na Credibilidade da Empresa: A realização sistemática de ensaios normatizados consolida o posicionamento da empresa no mercado, associando sua marca ao cumprimento rigoroso de padrões técnicos de excelência e conformidade legal;

• Aumento da Confiança do Cliente e Stakeholders: Investidores, companhias seguradoras, auditores e clientes finais ganham total previsibilidade e segurança patrimonial, cientes de que o ativo imobiliário ou industrial possui fundações testadas e validadas cientificamente;

• Diferenciação Tecnológica no Mercado: Empresas que adotam uma postura proativa no controle geotécnico destacam-se em processos licitatórios e concorrências privadas complexas, convertendo rigor técnico em argumento comercial decisivo e blindagem contra litígios futuros.
