Diretrizes Técnicas do Teste de Carga Dinâmica em Estacas (Ensaio PDA)

O teste de carga dinâmica em estacas, amplamente conhecido no meio técnico como ensaio PDA (Pile Driving Analyzer), é consagrado na engenharia geotécnica como um método de alta tecnologia, rapidez e precisão para determinar a capacidade portante de ruptura e avaliar a integridade estrutural de elementos de fundação profunda.

Regido no Brasil pela norma ABNT NBR 13208 (Cargas dinâmicas em estacas — Ensaio de carregamento dinâmico), este ensaio baseia-se na teoria da equação da onda unidimensional. Diferente da prova de carga estática tradicional, o teste dinâmico utiliza o impacto de um sistema de queda livre (como o próprio martelo de cravação) para propagar uma onda de tensão ao longo do fuste da estaca, mapeando instantaneamente a interface solo-estrutura e a integridade do material.

Benefícios do Controle Tecnológico com o Ensaio PDA

A aplicação sistemática do teste de carga dinâmica atua como um pilar central na engenharia de qualidade, oferecendo retornos estratégicos indispensáveis para o gerenciamento de riscos e desempenho em canteiros de obras de grande porte.

Aumento da Segurança Estrutural

A segurança constitui o aspecto mais crítico e prioritário na execução de fundações profundas. O teste dinâmico atua proativamente na blindagem da obra através de ações diretas em campo:

• Detecção de anomalias: Identifica e localiza com precisão falhas estruturais ocultas ao longo do fuste da estaca, como trincas, fissuras, fraturas ou seções danificadas pelo processo de cravação;

• Assegura a integridade das fundações: Confere total controle de qualidade sobre as estacas instaladas, mitigando o risco de aceitação de elementos estruturalmente comprometidos;

• Prevenção de danos e colapsos: Minimiza a ocorrência de recalques excessivos ou colapsos mecânicos futuros, garantindo que as fundações suportem as tensões de projeto com segurança.

Redução de Custos em Projetos e Otimização

A introdução do ensaio PDA gera economias financeiras significativas e imediatas no balanço físico-financeiro do empreendimento:

• Eliminação de retrabalhos dispendiosos: Ao identificar problemas estruturais ou de capacidade portante de forma precoce, evita-se a elevação de estruturas sobre bases deficientes, eliminando a necessidade de obras emergenciais retroativas de reforço (underpinning);

• Otimização de materiais: Se o teste comprovar que o solo mobiliza uma resistência superior às hipóteses conservadoras de projeto, o engenheiro geotécnico pode redimensionar e reduzir o comprimento ou diâmetro das próximas estacas, economizando diretamente em aço e concreto;

• Minimização do cronograma: A alta produtividade do método permite testar múltiplas estacas em um único dia, reduzindo o tempo de mobilização de equipamentos e acelerando a liberação das frentes de trabalho subsequentes.

Validação da Capacidade de Carga

O teste dinâmico valida empiricamente se os métodos executivos adotados e o comportamento real do solo respondem adequadamente às cargas limites e de serviço previstas em projeto. Fornece dados analíticos fundamentais para comprovar a adequação técnica da fundação, assegurar a estabilidade global da superestrutura e garantir o pleno atendimento às exigências estabelecidas na norma ABNT NBR 6122 (Projeto e execução de fundações).

Vantagens do Teste de Carga Dinâmica em Estacas

A velocidade operacional combinada com o rigor matemático confere ao teste dinâmico vantagens competitivas exclusivas no mercado da construção civil.

Resultados Imediatos e Confiáveis

Uma das maiores vantagens do ensaio PDA é a geração de dados preliminares em tempo real no canteiro de obras, logo após a aplicação de cada golpe. Isso confere extrema agilidade para a equipe de engenharia tomar decisões rápidas e assertivas caso uma estaca apresente comportamento fora do previsto. A confiabilidade absoluta dos dados é posteriormente chancelada por análises numéricas refinadas via softwares específicos de retroanálise.

Aplicabilidade em Diversos Tipos de Solo

O método apresenta altíssima versatilidade geológica, sendo perfeitamente aplicável a estacas instaladas em perfis estratigráficos variados — desde solos coesivos argilosos e siltosos até solos arenosos granulares e transições rochosas. O ensaio traduz com precisão como cada tipo de solo reage dinamicamente e mobiliza suas parcelas de resistência de ponta e atrito lateral.

Menor Impacto Ambiental

Por dispensar a montagem de megaestruturas metálicas de reação ou a mobilização de toneladas de blocos de concreto (“peso morto”), o ensaio dinâmico é substancialmente menos invasivo. Reduz o tráfego de maquinários pesados no canteiro, gera menor interferência física e logística na obra e otimiza o uso de recursos materiais, alinhando o controle tecnológico de fundações às premissas modernas de sustentabilidade na construção civil.

Diretrizes Executivas: Como Realizar o Ensaio PDA

A precisão dos laudos de um teste dinâmico depende do cumprimento rigoroso de um protocolo executivo e do emprego de equipamentos eletrônicos de ponta calibrados.

Equipamentos Técnicos Requeridos

A realização do teste mobiliza uma instrumentação digital e mecânica de alta sensibilidade:

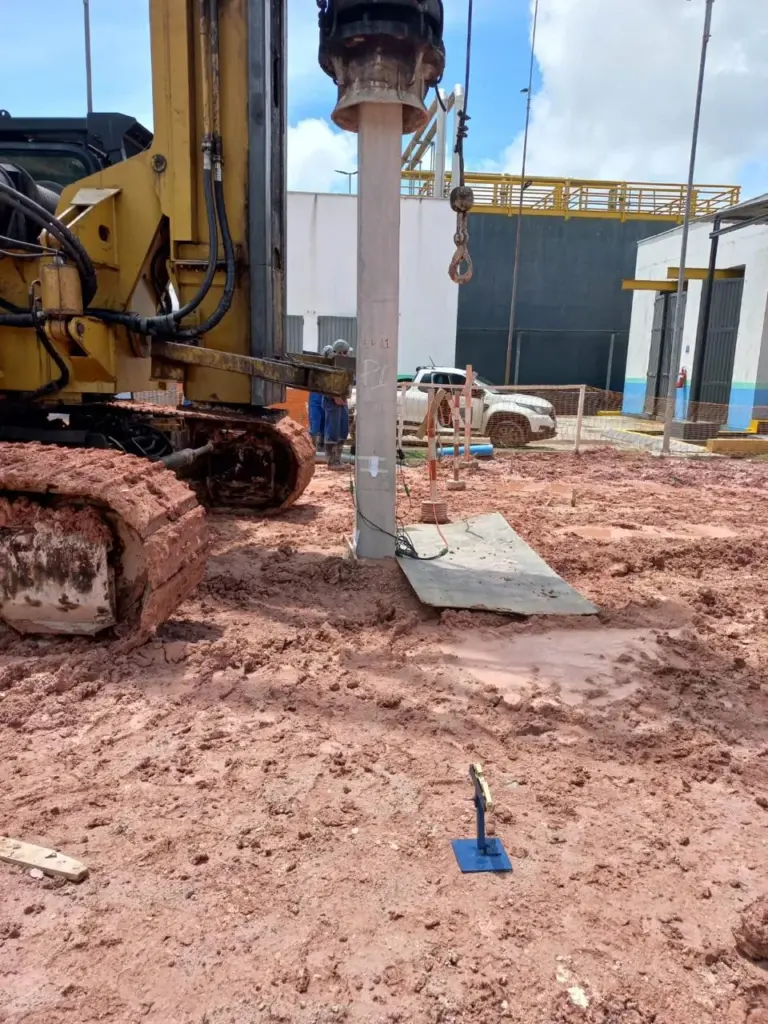

• Equipamento de Impacto: Geralmente constituído pelo próprio martelo do bate-estacas (sistema de queda livre ou hidráulico) regulado para aplicar um golpe centralizado e controlado no topo do elemento;

• Sensores de Deformação: Pares de extensômetros (strain transducers) para monitorar as deformações específicas geradas no material durante a propagação da onda;

• Equipamentos de Medição de Aceleração: Pares de acelerômetros de alta frequência responsáveis por registrar a aceleração e, por integração matemática, a velocidade da partícula no fuste;

• Analisador de Cravação de Estacas (PDA): Unidade de aquisição e processamento eletrônico central que recebe os sinais elétricos dos sensores e os converte em curvas analíticas de força e velocidade.

Passo a Passo do Procedimento em Campo

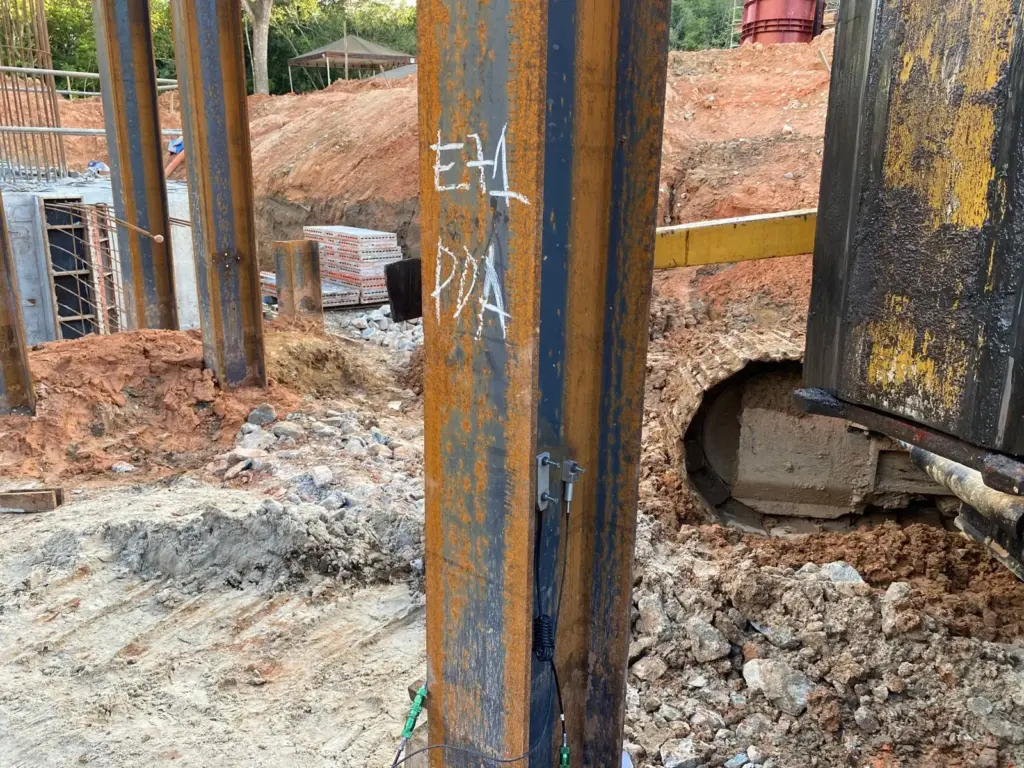

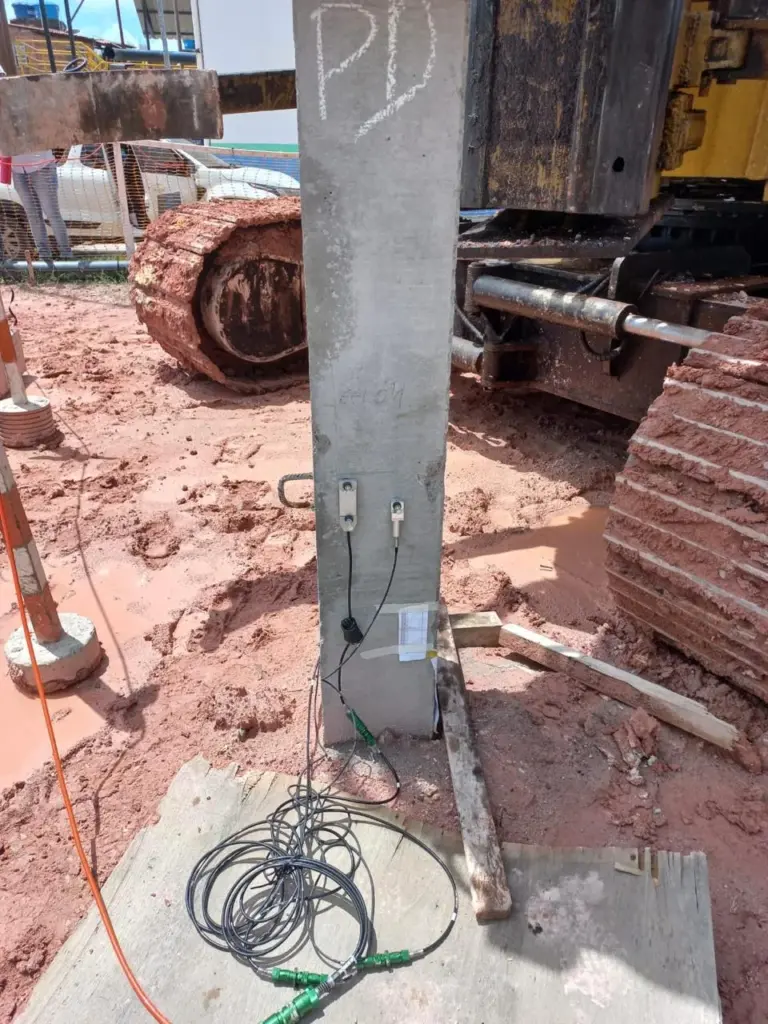

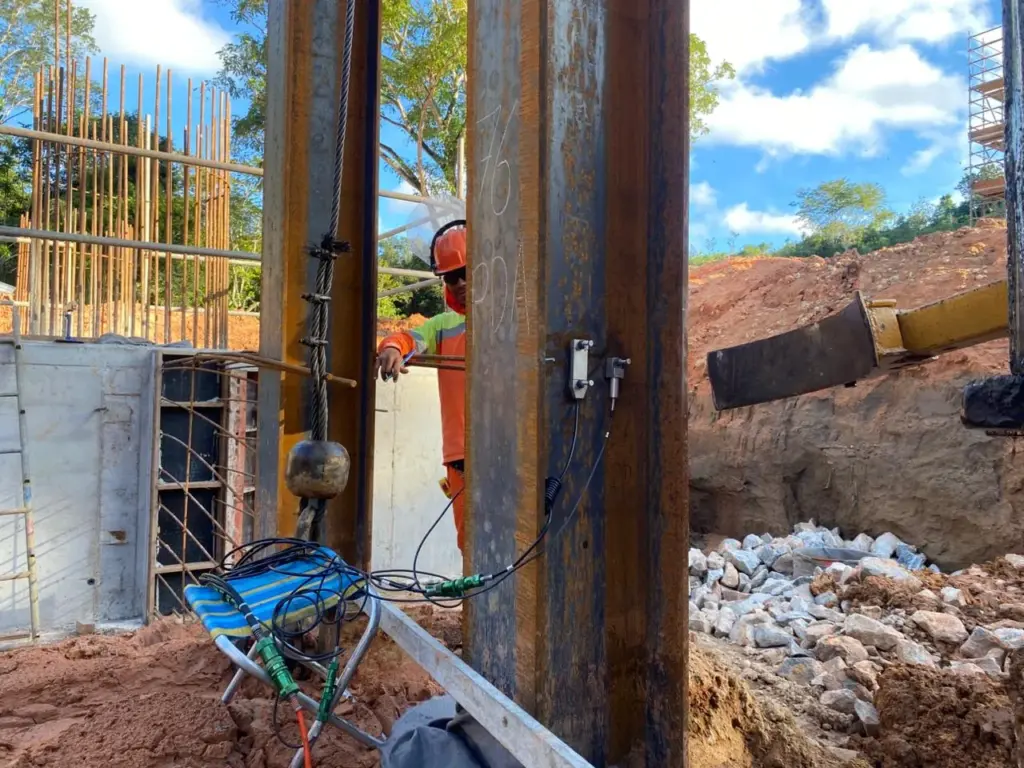

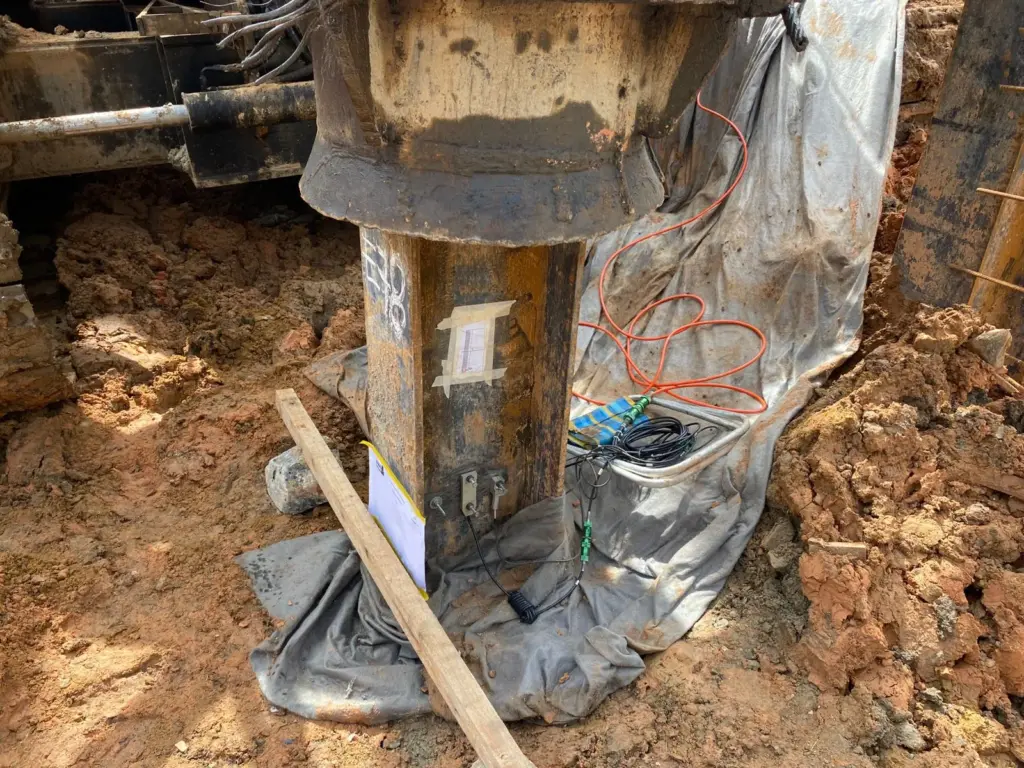

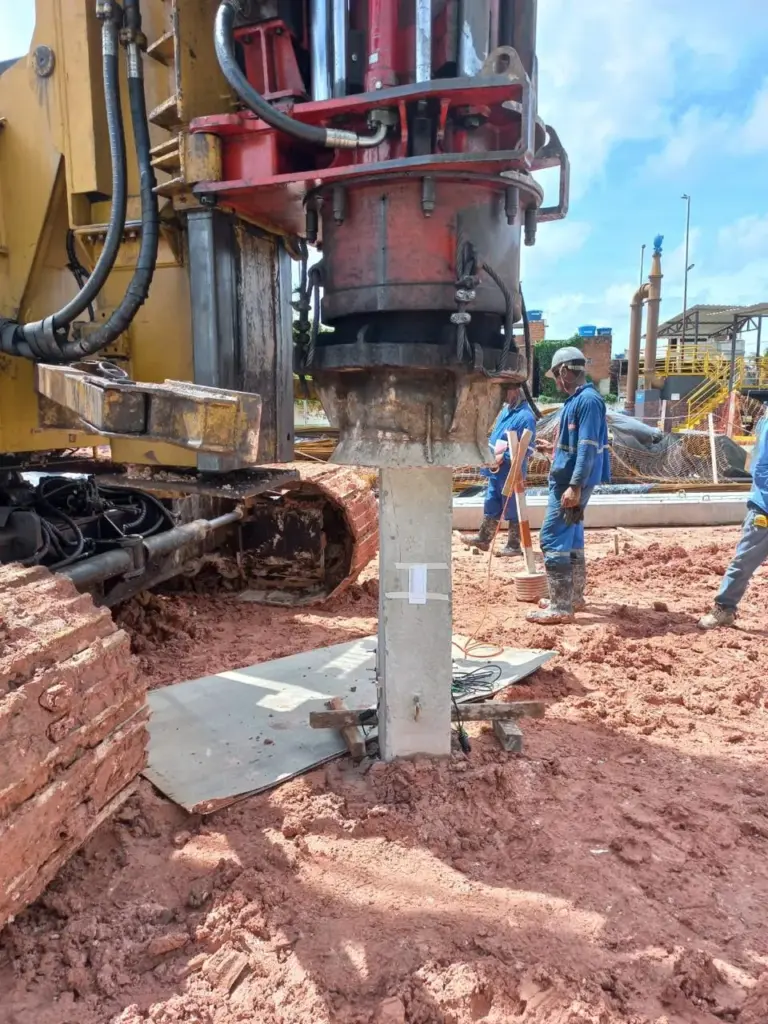

1. Instalação dos Sensores: Realiza-se a furação e a fixação firme dos sensores (acelerômetros e extensômetros) de forma simétrica nas laterais do fuste da estaca, posicionados a uma distância mínima de 1,5 a 2 diâmetros abaixo do topo regularizado, garantindo o isolamento contra efeitos locais de impacto;

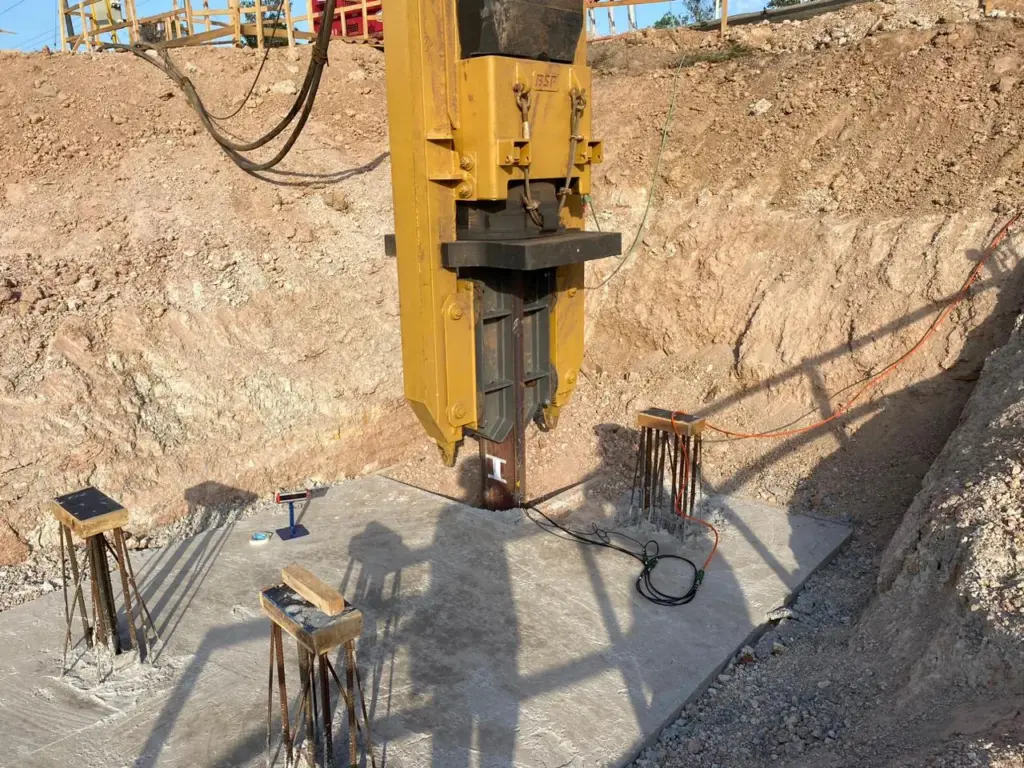

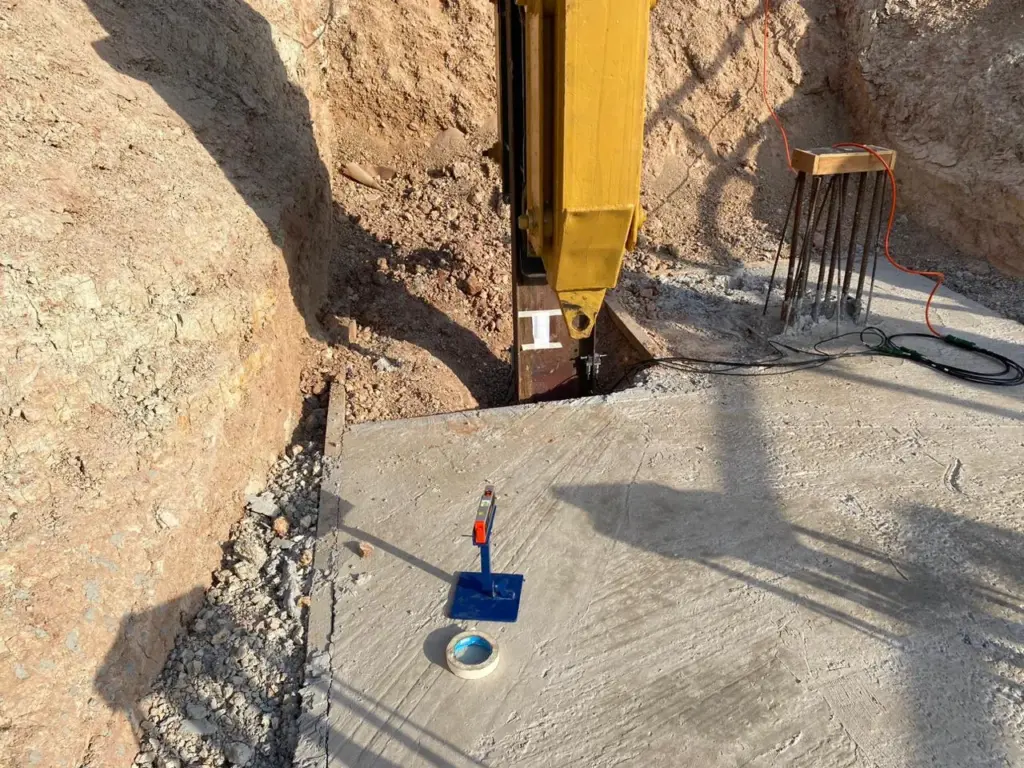

2. Aplicação do Impacto Dinâmico: O martelo é acionado para desferir golpes axiais centralizados no topo da estaca. Para proteger o material contra tensões de tração ou compressão excessivas e uniformizar o golpe, utiliza-se um coxim amortecedor (geralmente de madeira ou material resiliente) posicionado entre o cepo e o concreto;

3. Coleta de Dados: A cada impacto, os sensores enviam os sinais mecânicos convertidos em pulsos eletrônicos diretamente para o equipamento PDA, que armazena as ondas de força ($F$) e velocidade multiplicada pela impedância ($Z cdot v$).

Interpretação Analítica dos Resultados

Após a coleta de campo, os dados brutos de onda são submetidos a um processo rigoroso de retroanálise computacional através do método CAPWAP (Case Pile Wave Analysis Program). Engenheiros especializados ajustam os parâmetros do modelo numérico do solo até obter a perfeita convergência com os sinais medidos em campo. Essa modelagem matemática permite isolar com precisão a capacidade de carga por atrito lateral ao longo do fuste, a resistência mobilizada na ponta da estaca, o comportamento carga versus deslocamento simulado e o coeficiente de segurança real da fundação.

Escopo de Aplicações Práticas no Setor Construtivo

A alta produtividade e a precisão do teste dinâmico tornam sua aplicação indispensável em múltiplos cenários do mercado construtivo de alta complexidade:

• Avaliação e Controle de Estaqueamentos: Utilizado amplamente em estacas pré-moldadas de concreto, perfis metálicos estruturais de aço e estacas moldadas in loco (como hélice contínua e estacas escavadas) para validar a capacidade portante de uma grande amostragem de elementos no canteiro de forma ágil;

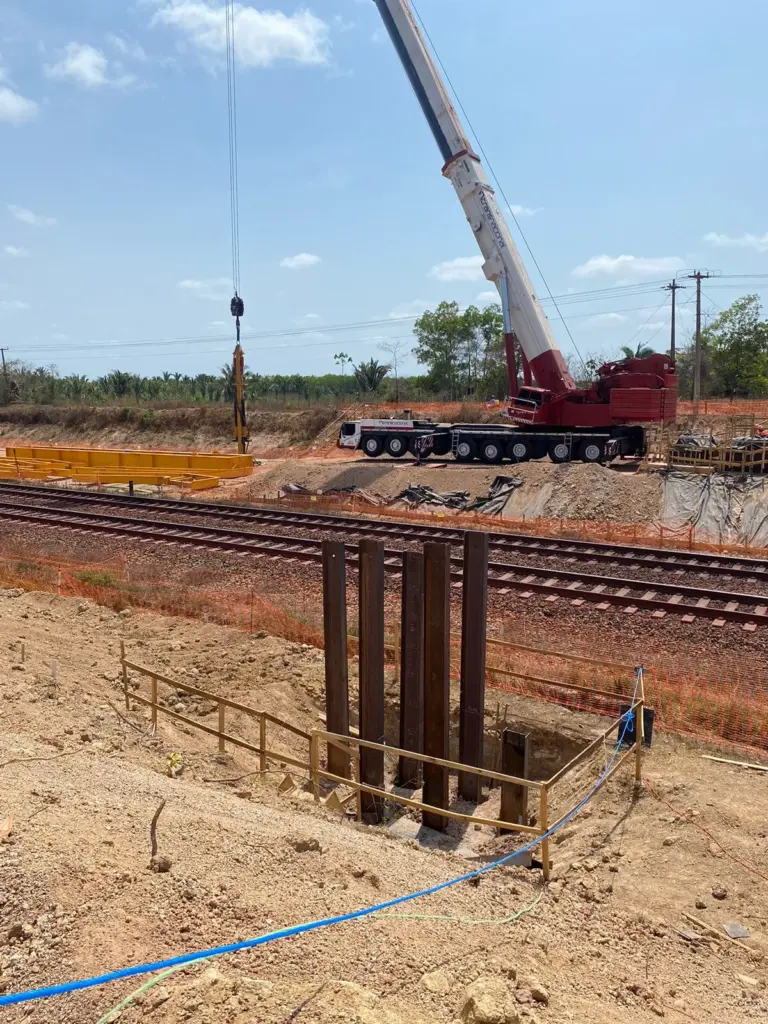

• Obras de Infraestrutura de Grande Porte: Aplicação mandatória no controle de qualidade de fundações profundas para pontes, viadutos, complexos portuários e aeroportuários, onde os prazos de cronograma são rígidos e a segurança estrutural é inegociável;

• Estudos de Reforço e Integridade Estrutural: Empregado em auditorias de engenharia e projetos de reabilitação estrutural (retrofit) para avaliar se estacas antigas ou sob suspeita de danos mecânicos preservam sua integridade e capacidade portante remanescente.
