Ensaio de prova de carga estática

Abordagens Iniciais sobre o Ensaio de Prova de Carga Estática

O ensaio de prova de carga estática é um procedimento da engenharia civil e da geotecnia moderna.

Considerado o método mais confiável e preciso para determinar a capacidade de carga de fundações profundas, ele atua diretamente na garantia da estabilidade de estruturas de grande porte.

No Brasil, este ensaio é realizado em estrita conformidade com as diretrizes técnicas da norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas).

Definição e Importância

A Prova de Carga Estática (PCE) consiste na aplicação de forças verticais (de compressão ou tração) ou horizontais de maneira lenta, gradual e progressiva no topo de uma estaca ou tubulão. Essa aplicação simula com exatidão o comportamento de transferência de carga que a estrutura experimentará durante sua vida útil.

A grande importância desse ensaio de campo reside em sua capacidade de medir diretamente os deslocamentos (recalques) correspondentes a cada incremento de força. Diferente de métodos que utilizam impactos rápidos ou correlações teóricas indiretas (como as sondagens de solo), a PCE revela o comportamento mecânico real e físico do sistema solo-fundação. Os dados obtidos são vitais para balizar o coeficiente de segurança do projeto e certificar a durabilidade de obras complexas.

Contexto de Aplicação e Tipos de Estruturas Avaliadas

Devido ao rigor técnico exigido para sua montagem, a PCE é amplamente integrada no planejamento e controle tecnológico de obras de grande porte, nas quais o risco geotécnico deve ser reduzido ao menor nível possível. Os principais tipos de estruturas avaliadas englobam:

• Fundações profundas em edifícios de múltiplos pavimentos: Validação de estacas metálicas, pré-moldadas, hélice contínua ou escavadas submetidas a elevadas cargas verticais;

• Viadutos e pontes rodoferroviárias: Controle de qualidade em encontros e pilares centrais sujeitos a esforços de frenagem e cargas móveis;

• Estruturas de parques eólicos: Verificação da resistência à tração e compressão das estacas das bases das torres, que enfrentam momentos de tombamento induzidos por ventos cíclicos;

• Obras industriais, de energia e petróleo: Fundações para bases de tanques, refinarias e linhas de transmissão de energia de alta tensão.

Pontos Positivos do Ensaio de Prova de Carga Estática

A inclusão da NBR 16903 no plano de engenharia de fundações assegura vantagens técnicas indispensáveis tanto para a execução da obra quanto para a saúde financeira do empreendimento.

Garantia de Segurança Estrutural

O principal benefício é o conhecimento exato da capacidade de carga limite do elemento de fundação. Ao monitorar a estaca sob cargas que costumam atingir o dobro do peso de trabalho previsto, os projetistas conseguem prever o comportamento de deformação do subsolo, minimizando drasticamente os riscos de falhas estruturais, trincas na superestrutura ou recalques diferenciais prejudiciais.

Identificação de Falhas Potenciais

A realização do teste estático atua de forma preventiva. Ele ajuda na identificação de falhas potenciais de execução (como descontinuidade do fuste, segregação do concreto ou deficiência na limpeza da ponta da estaca) antes que o peso definitivo do edifício seja aplicado. Com os gráficos de leitura em mãos, o engenheiro toma decisões embasadas, evitando colapsos estruturais de remediação complexa.

Otimização de Projetos de Engenharia

Os dados exatos fornecidos pelo ensaio estático eliminam as incertezas dos métodos teóricos conservadores. Como os resultados costumam indicar uma capacidade de suporte real do solo superior à estimada preliminarmente por fórmulas empíricas, torna-se possível otimizar o projeto por meio de:

• Melhoria na eficiência dos blocos de coroamento: Redução de dimensões;

• Redução de custos com materiais: Diminuição planejada do comprimento ou diâmetro das demais estacas do canteiro;

• Aumento da durabilidade: Ajuste ideal das tensões de trabalho aplicadas sobre o terreno.

Como Realizar um Ensaio de Prova de Carga Estática

A execução de uma PCE exige o planejamento rigoroso da logística de campo e o emprego de instrumentação eletrônica e mecânica aferida.

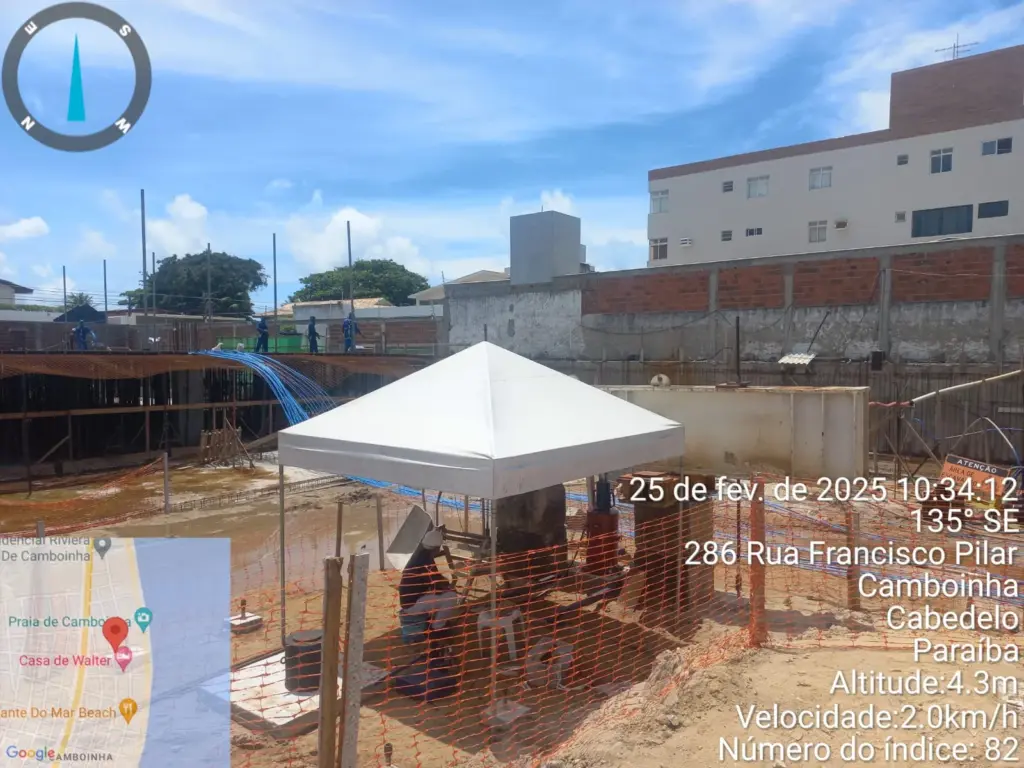

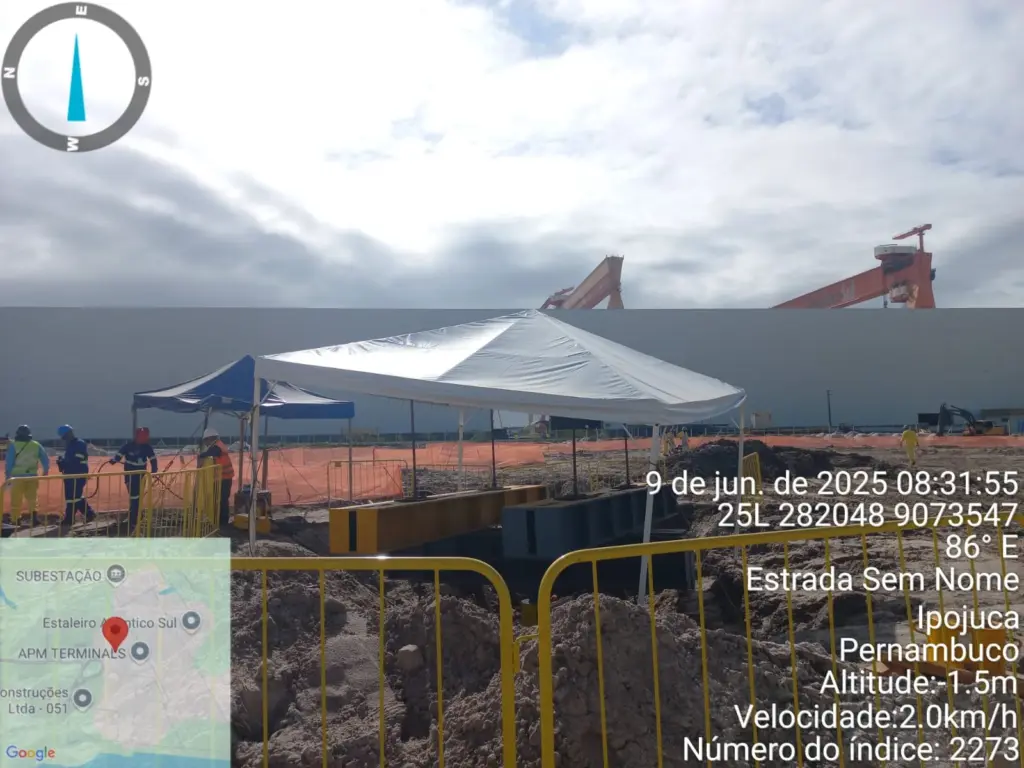

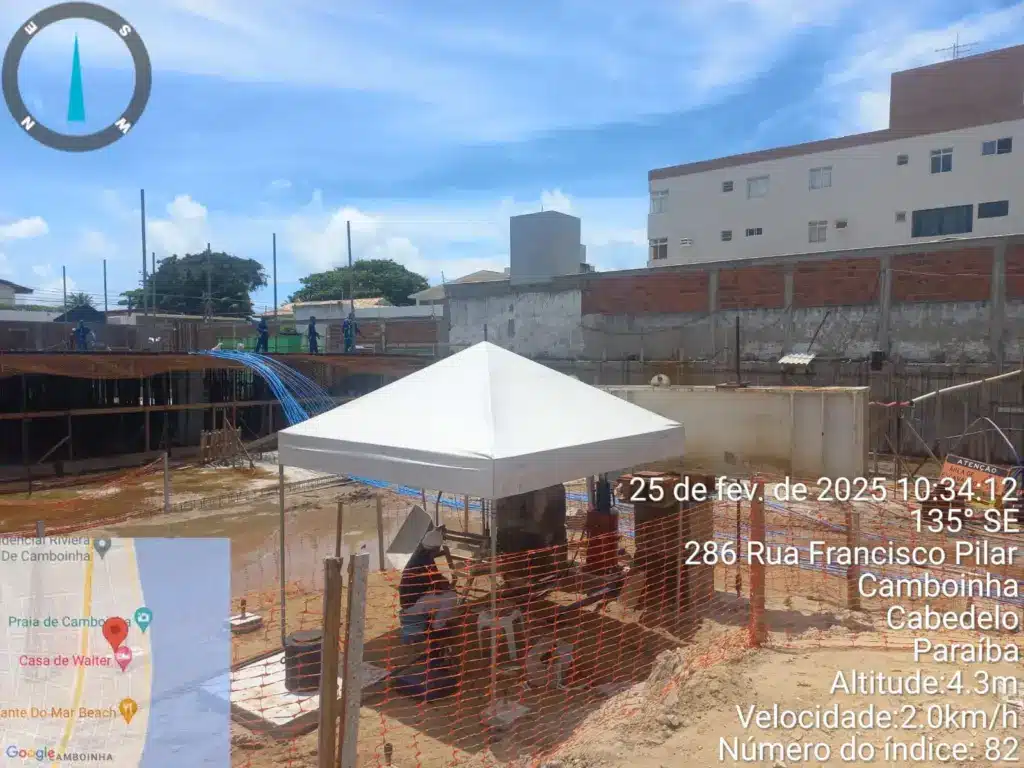

Preparação do Local e Equipamentos Necessários

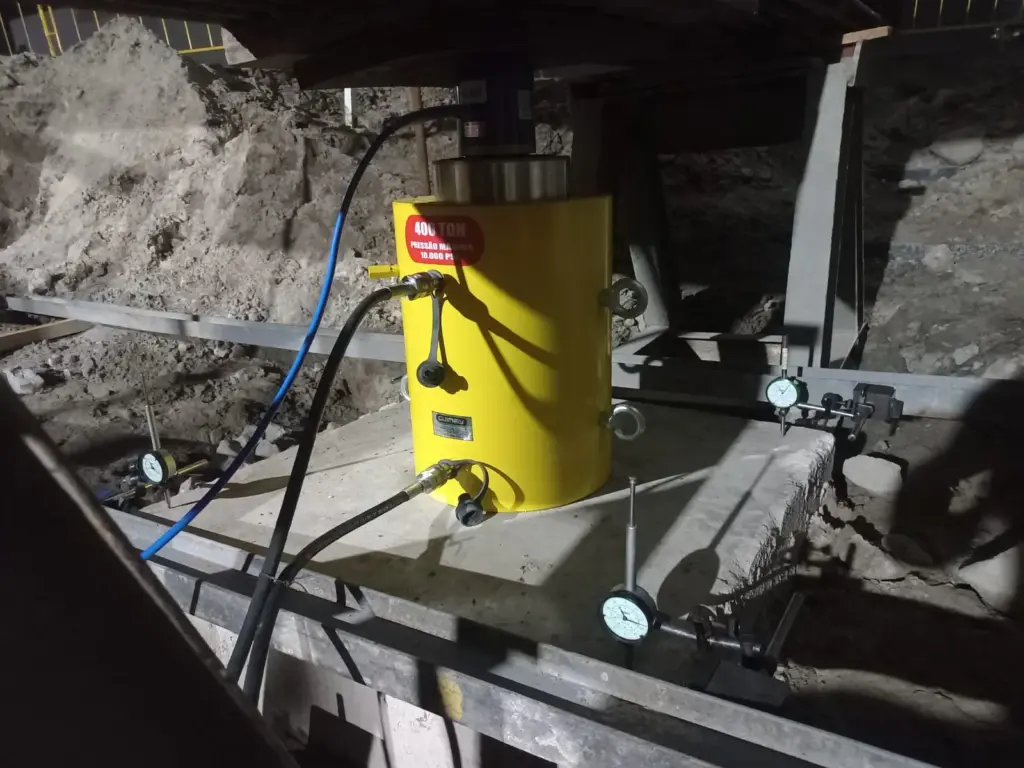

A área de testes deve ser isolada, aplainada e estruturalmente preparada para suportar a montagem do sistema de reação. Os equipamentos fundamentais utilizados no ensaio compreendem:

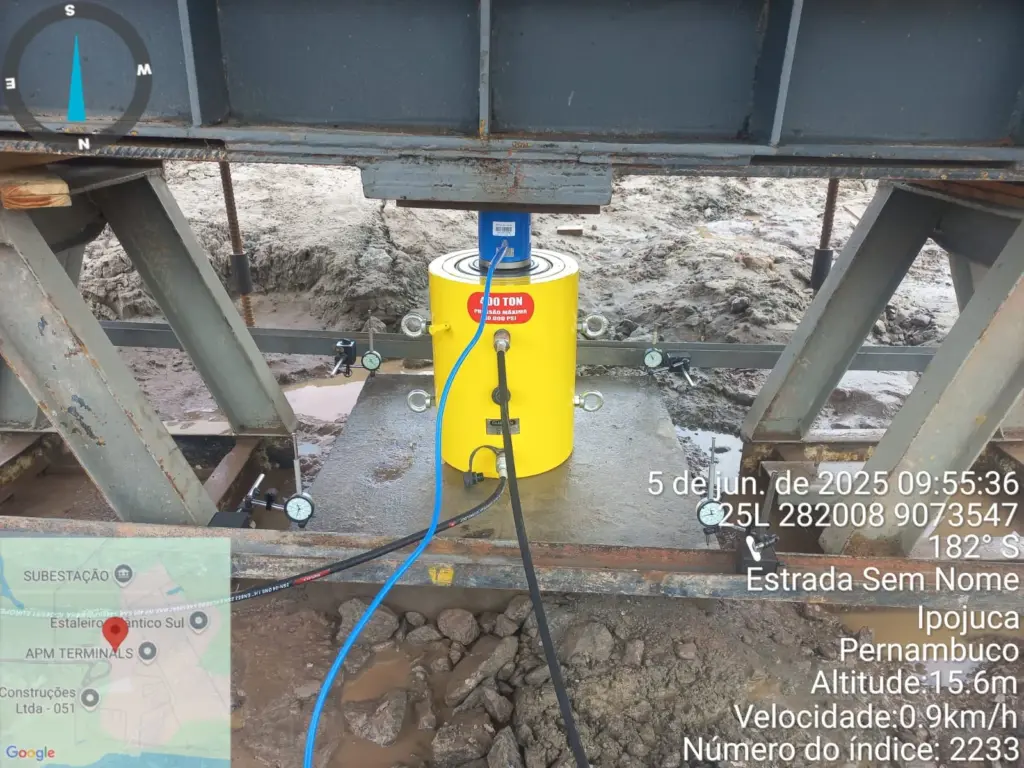

• Dispositivo de aplicação de carga: Um macaco hidráulico centralizado de alta capacidade, acionado por uma bomba de pressão controlada;

• Dispositivos de medição de carga: Uma célula de carga calibrada posicionada em série com o macaco, ou manômetros analíticos de alta precisão;

• Sensores de recalque: Relógios comparadores mecânicos (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm;

• Vigas de referência (Vigas de leitura): Estruturas metálicas independentes montadas para suportar as pontas de leitura dos sensores, mantidas isoladas do sistema de reação para não sofrerem interferência de deformações térmicas ou mecânicas;

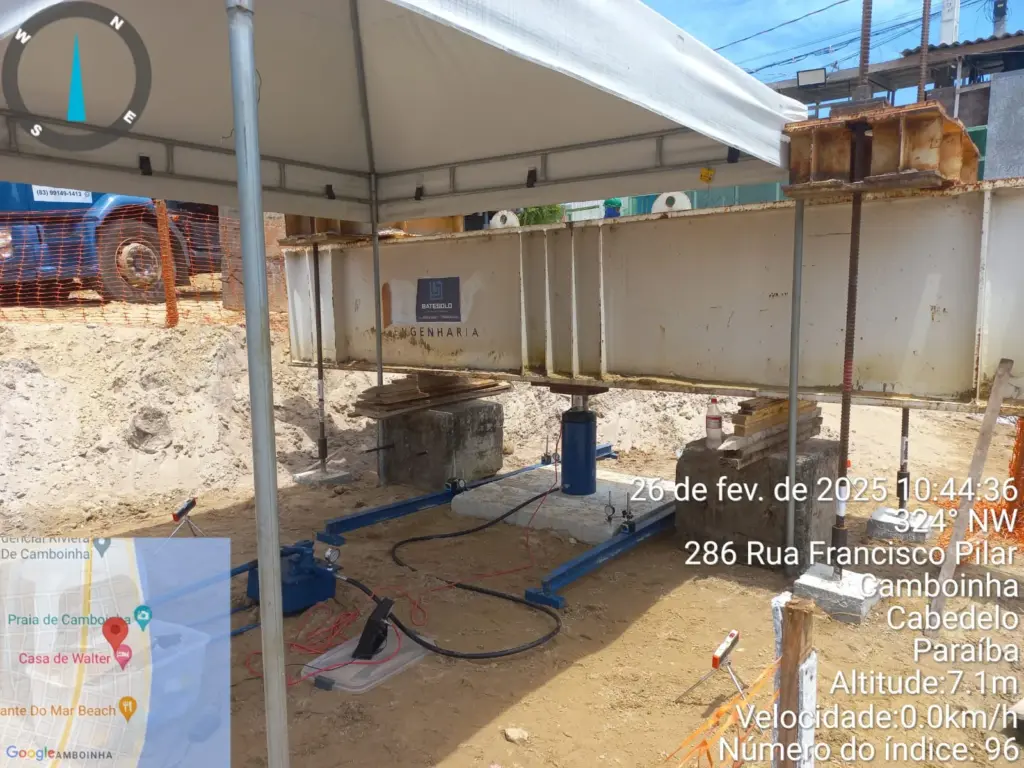

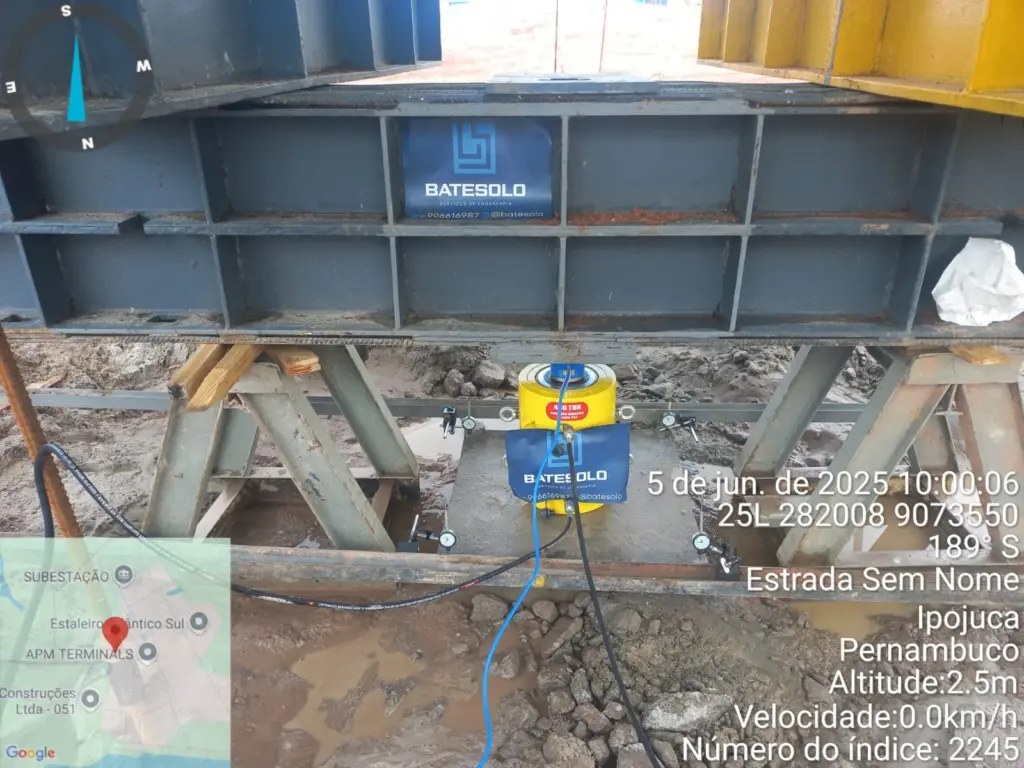

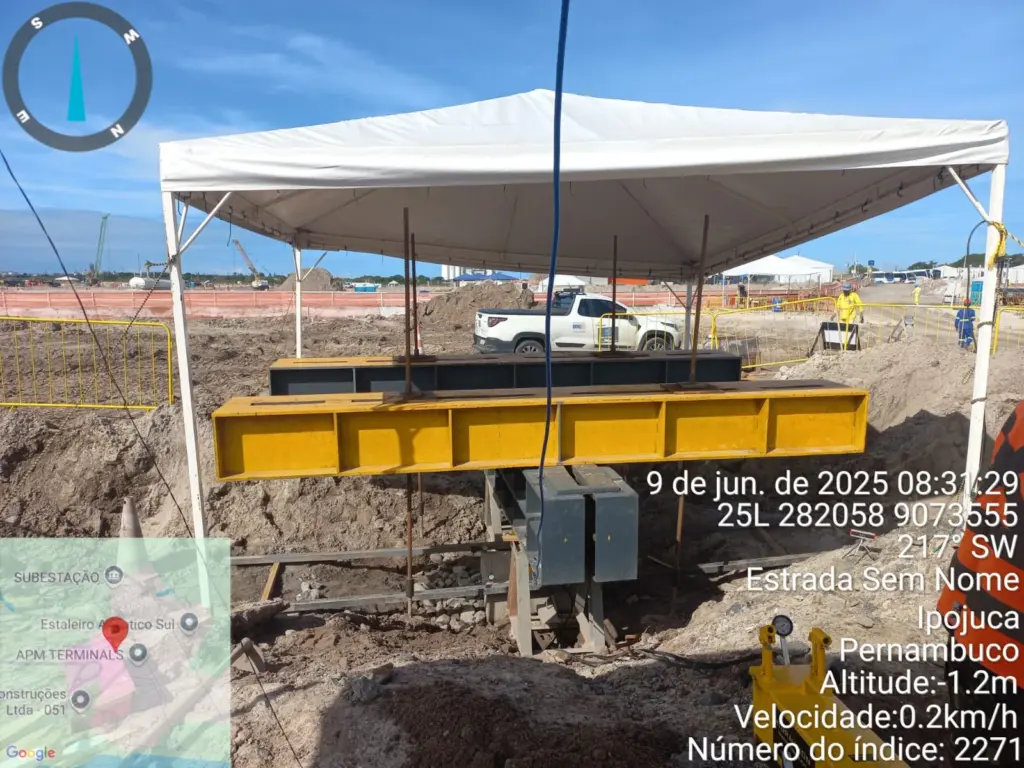

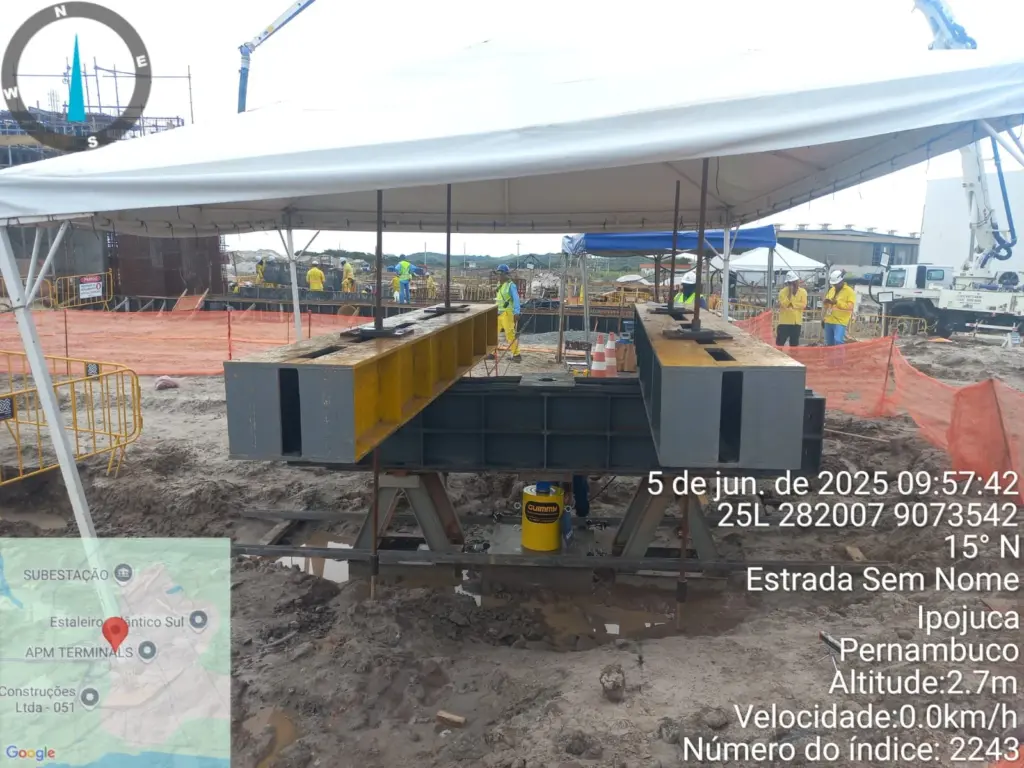

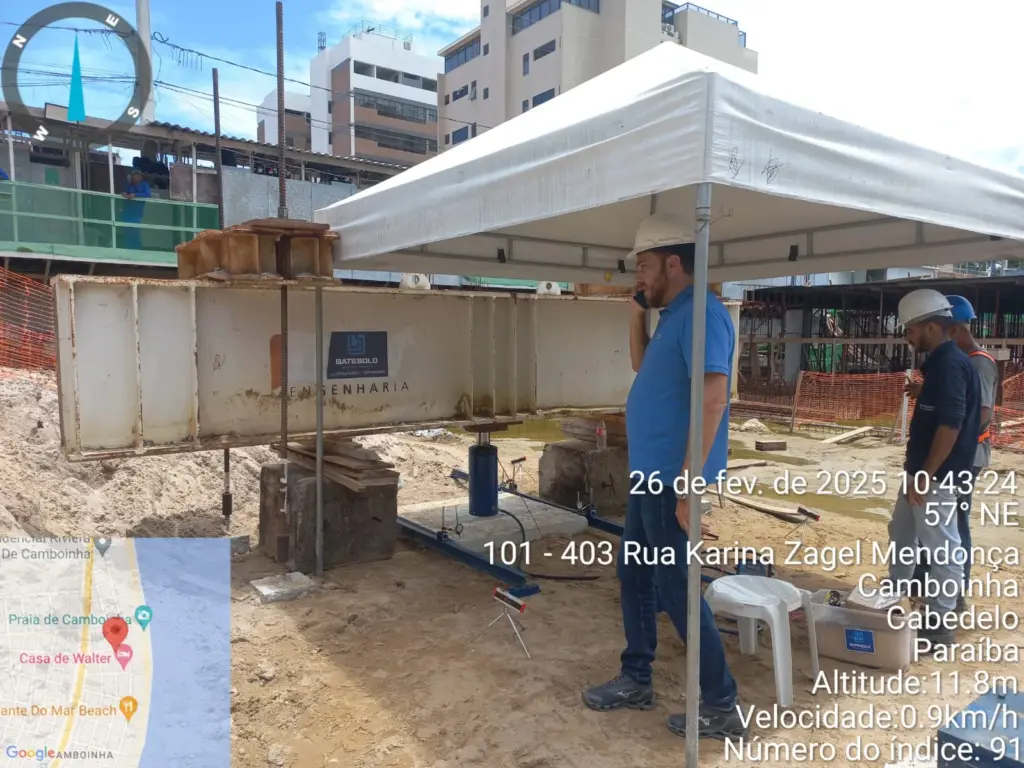

• Sistema de reação: Estruturas de suporte projetadas para resistir à força do macaco hidráulico. Esse sistema é composto por uma viga de reação principal contra ancorada por estacas de reação tracionadas laterais ou, alternativamente, por uma plataforma carregada com um lastro pesado (cargueiro de blocos de concreto ou aço).

Procedimentos de Execução e Passo a Passo

O rito de ensaio obedece aos seguintes passos operacionais normalizados:

1. Montagem da Instrumentação: Fixação dos sensores de deslocamento no fuste da estaca (geralmente quatro relógios dispostos de forma diametralmente oposta) para mitigar erros induzidos por excentricidades e efeitos de flexão parasita;

2. Aplicação Gradual de Carga: A força é aplicada em estágios sucessivos e iguais (frequentemente frações de 10% a 20% da carga de trabalho estimada);

3. Monitoramento do Recalque: Cada estágio de carga é mantido até a estabilização completa das deformações do solo, conforme os critérios de tempo e velocidade exigidos pela NBR 16903;

4. Registro de Dados: Análise e armazenamento das leituras de deslocamento em tempo real a cada incremento;

5. Estágio Máximo e Descarregamento: Após atingir a carga máxima de ensaio (ou a ruptura da fundação), o alívio da pressão é conduzido em estágios decrescentes para possibilitar o registro da recuperação elástica do elemento e a mensuração da deformação plástica residual do terreno.

Interpretação dos Resultados

Os dados brutos coletados em campo são compilados e plotados para gerar a Curva Carga-Deslocamento (Curva Tensão-Recalque). Engenheiros geotécnicos analisam o comportamento dessa curva para definir parâmetros vitais, tais como a carga última de ruptura elasto-plástica, a carga admissível segura para a fundação e a rigidez do sistema. Essa análise crítica valida a liberação do canteiro para o início seguro da montagem da superestrutura.

Diferenciais Técnicos e Confiança no Setor

A adoção do ensaio de prova de carga estática estabelece vantagens competitivas estratégicas para as construtoras e incorporadoras que atuam no mercado moderno da construção civil.

Aumento da Confiança do Cliente

Investir no controle tecnológico mais robusto do setor demonstra o compromisso da construtora com as boas práticas de engenharia e com a qualidade do produto final. A entrega de laudos técnicos incontestáveis elimina desconfianças geotécnicas e eleva o valor percebido do empreendimento perante clientes e investidores.

Conformidade com Normas e Regulamentos

A execução da PCE assegura que o projeto atenda plenamente aos requisitos legais das normas regulamentadoras nacionais de desempenho e estabilidade. Esse respaldo documental blinda os calculistas, projetistas e diretores de engenharia contra contestações jurídicas, sendo uma exigência padrão para a aprovação em auditorias técnicas e validação de apólices de seguro de grandes obras.

Redução de Custos a Longo Prazo

Embora exija um investimento inicial de mobilização superior ao de métodos de ensaios rápidos, a PCE prova-se altamente vantajosa financeiramente ao longo do ciclo de vida da obra:

• Minimização de retrabalhos: Identificação rápida de estacas com comportamento anômalo;

• Mitigação de patologias dispendiosas: Prevenção contra recalques diferenciais estruturais que geram rachaduras em paredes, vigas e lajes;

• Maior durabilidade das construções: Garantia de que a fundação operará em regime seguro por décadas, reduzindo custos de manutenção corretiva predial.

Atuação da BATESOLO SERVICOS DE ENGENHARIA

O correto controle tecnológico e a validação do comportamento sob estresse estático de elementos de fundação subterrâneos trazem segurança jurídica e técnica para as edificações. A BATESOLO SERVICOS DE ENGENHARIA executa ensaios de prova de carga estática de acordo com a NBR 16903, empregando sistemas de reação dimensionados para altas capacidades, macacos hidráulicos calibrados e instrumentação de leitura de alta precisão para fornecer relatórios de conformidade e laudos conclusivos.

Entre em contato com o departamento técnico da BATESOLO SERVICOS DE ENGENHARIA para planejar suas investigações geotécnicas e programar a realização das provas de carga estática de seu empreendimento.
