Ensaio de prova de carga em placa

Abordagens Iniciais sobre o Ensaio de Prova de Carga em Placa

O ensaio de prova de carga em placa é um procedimento de investigação geotécnica na engenharia civil.

Ele avalia a capacidade de carga admissível do solo e o comportamento de recalque (deformação) das fundações superficiais em condições reais de solicitação.

Esse ensaio é realizado seguindo rigorosamente os critérios técnicos da norma ABNT NBR 6489 (Prova de carga em placa – Solo).

O procedimento consiste na aplicação de incrementos sucessivos de carga vertical sobre uma placa de aço rígida posicionada diretamente no nível de assentamento previsto para a fundação. Esse arranjo simula com exatidão os esforços mecânicos que serão transmitidos ao subsolo por elementos de fundação rasa, tais como sapatas e tubulões.

Definição e Importância do Ensaio

A definição prática do ensaio envolve a obtenção direta da relação entre as pressões aplicadas e as deformações geradas no terreno. Isso é feito ao aplicar uma carga controlada por meio de um sistema hidráulico e monitorar o recalque resultante da massa de solo ao longo do tempo.

A importância desse ensaio de campo reside na sua capacidade de fornecer dados precisos e empíricos sobre a resistência última do solo e seu módulo de deformabilidade. Ao contrário de sondagens indiretas (como o ensaio SPT), que dependem de correlações estatísticas e teóricas, a prova de carga mede a resposta física real do terreno. Esses dados são fundamentais para assegurar a segurança, a estabilidade e o desempenho das estruturas que serão construídas, mitigando riscos de recalques diferenciais que provocam trincas ou colapsos.

Aplicações em Projetos de Engenharia

Os ensaios de prova de carga em placa são amplamente utilizados no controle tecnológico de solos e no dimensionamento de estruturas em diversos projetos de engenharia:

• Construção de edifícios e infraestrutura urbana: Validação da taxa admissível do solo para o assentamento de sapatas isoladas ou corridas;

• Projetos de pontes e viadutos: Verificação do comportamento mecânico do terreno de apoio dos encontros e pilares;

• Desenvolvimento de parques eólicos: Determinação dos parâmetros de rigidez do solo (como o coeficiente de recalque vertical $k$) para o cálculo de fundações espessas sujeitas a elevados momentos de tombamento induzidos pelo vento;

• Pisos industriais e pavimentos rígidos: Obtenção do módulo de reação do subsolo, dado indispensável para o dimensionamento das placas de concreto estrutural.

Normas e Regulamentações Relevantes

As normas que regem o ensaio de prova de carga em placa são essenciais para assegurar a padronização, a qualidade e a repetibilidade dos resultados. No cenário nacional, a norma ABNT NBR 6489 é a principal referência técnica, estabelecendo os diâmetros das placas, os critérios de estabilização dos recalques e os métodos de carregamento (rápido ou lento).

Seguir essas regulamentações de engenharia garante que os ensaios sejam realizados de forma adequada, respeitando os padrões técnicos exigidos pela indústria e fornecendo relatórios auditáveis que resguardam a responsabilidade técnica dos projetistas.

Pontos Positivos do Ensaio de Prova de Carga em Placa

A execução da prova de carga em placa de acordo com as diretrizes normativas gera pontos positivos expressivos para o gerenciamento de riscos e o planejamento financeiro de uma obra.

Garantia de Segurança Estrutural

Um dos principais pontos positivos é a garantia de segurança estrutural. O ensaio fornece informações qualitativas e quantitativas sobre a capacidade do solo para suportar cargas de trabalho elevadas. Com esses dados, os engenheiros calculistas podem validar as dimensões das fundações, eliminando incertezas geotécnicas.

Redução de Riscos em Obras

Além disso, o ensaio atua na redução de riscos geotécnicos durante e após a execução das obras. Com o mapeamento preciso do comportamento tensão-deformação do terreno, é possível identificar camadas compressíveis ocultas ou variações locais de resistência, evitando problemas futuros relacionados ao adensamento tardio do solo.

Economia em Longo Prazo

Outro benefício marcante é a economia em longo prazo. Muitas vezes, os métodos teóricos e empíricos adotados na fase inicial do projeto tendem a ser excessivamente conservadores, resultando em fundações superdimensionadas. O investimento no ensaio de placa revela a real capacidade de suporte do terreno, o que frequentemente permite otimizar e reduzir o tamanho das sapatas, gerando economia real de concreto, aço e horas de escavação.

Como Realizar um Ensaio de Prova de Carga em Placa

A realização do teste exige uma montagem estrutural robusta em campo, calibração mecânica e monitoramento contínuo por profissionais qualificados.

Equipamentos Necessários

Os componentes essenciais para a montagem do ensaio de campo compreendem:

• Placa de carga: Disco rígido de aço, circular ou quadrado, com diâmetro normativo variando de 30 cm a 80 cm e espessura robusta para evitar flexões localizadas durante a prensa;

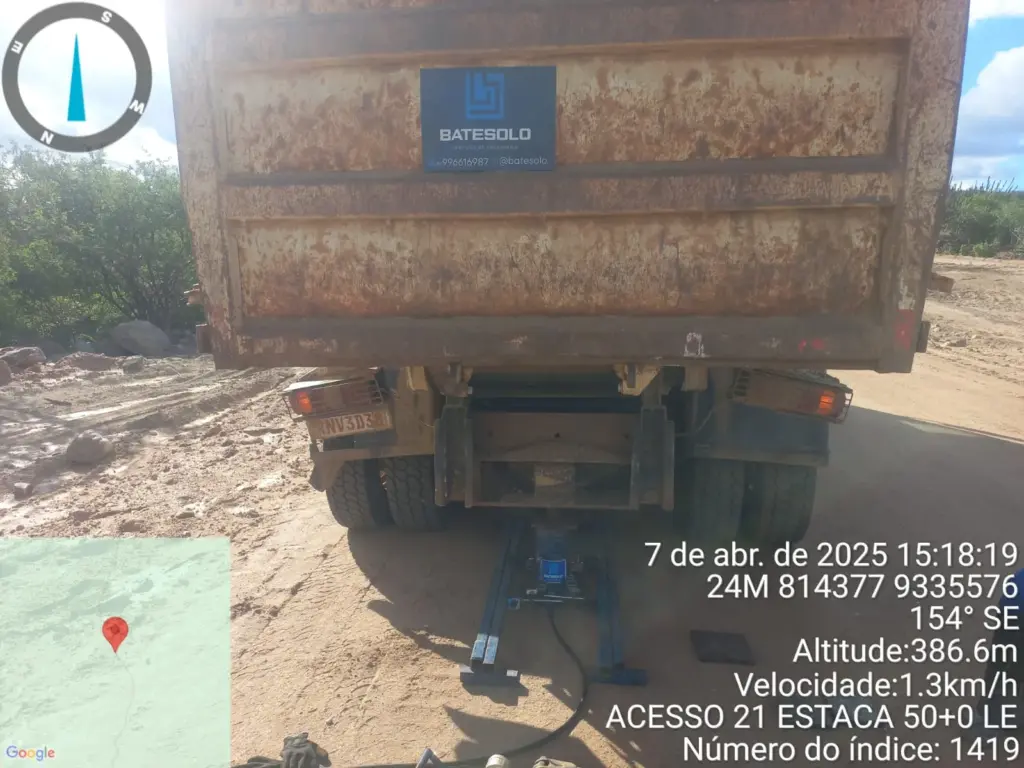

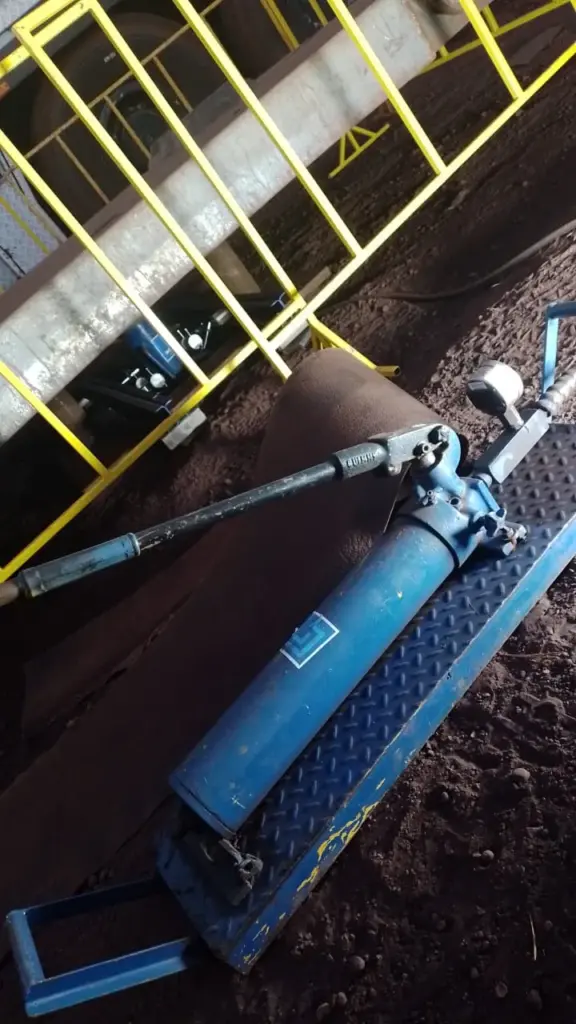

• Dispositivos de aplicação de carga: Macaco hidráulico equipado com bomba e manômetro calibrado (ou célula de carga) para a aplicação precisa dos incrementos de força;

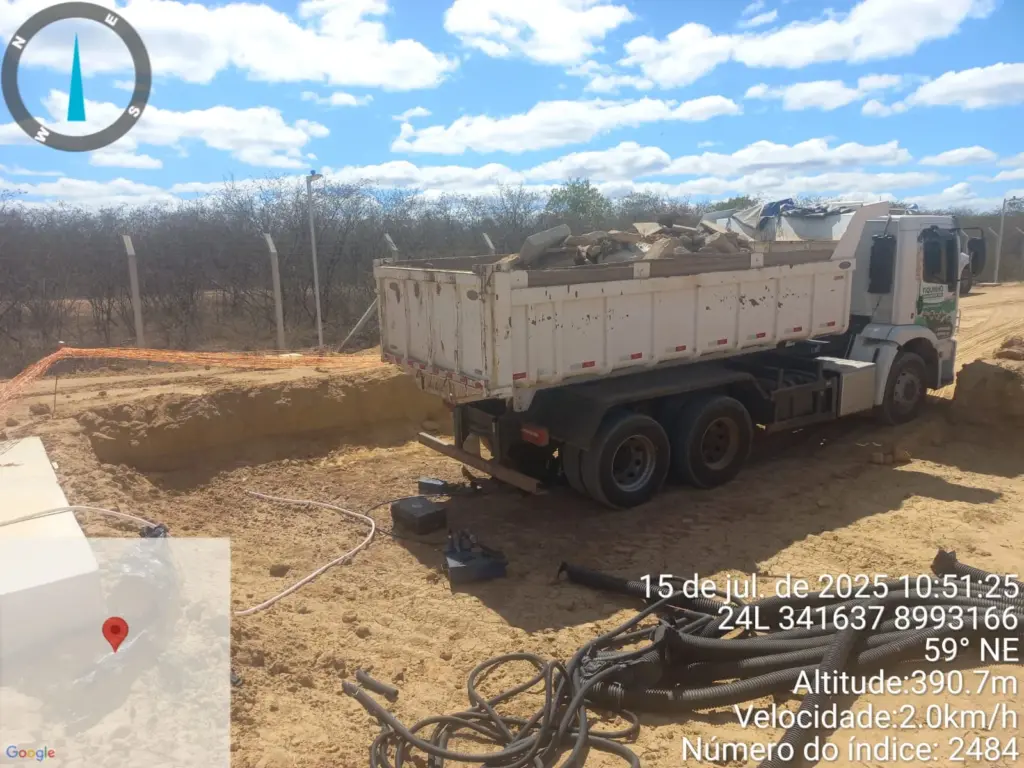

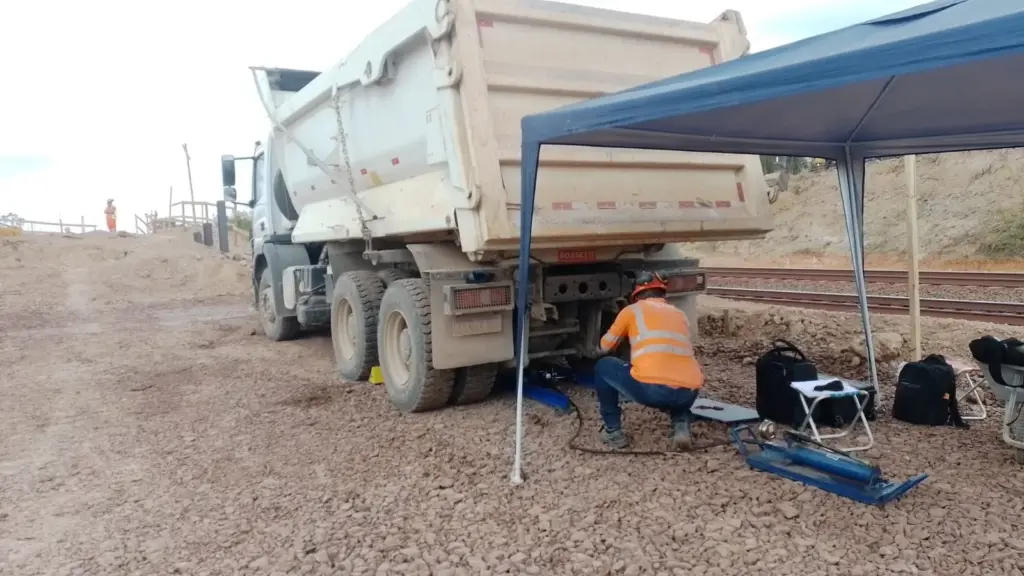

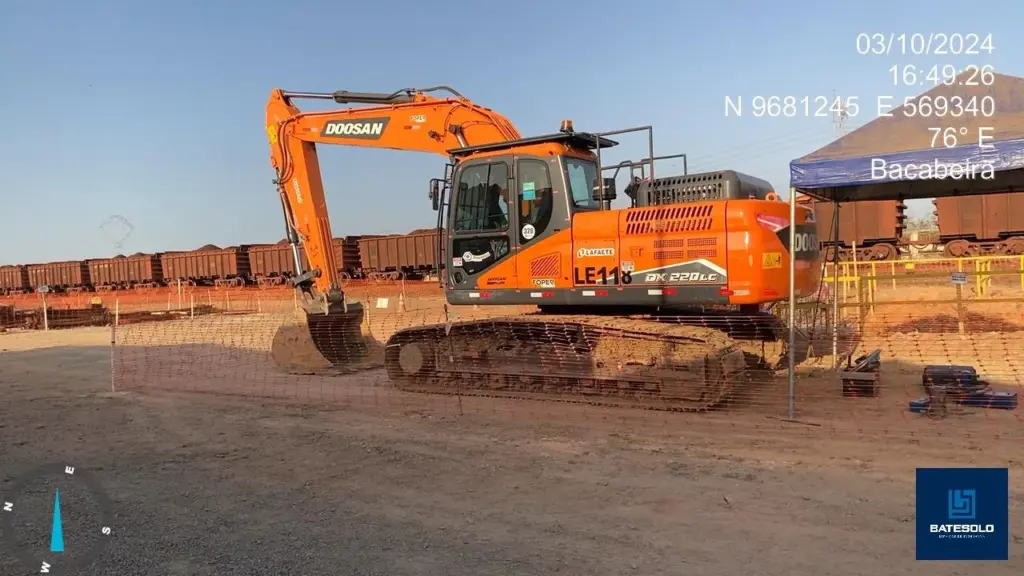

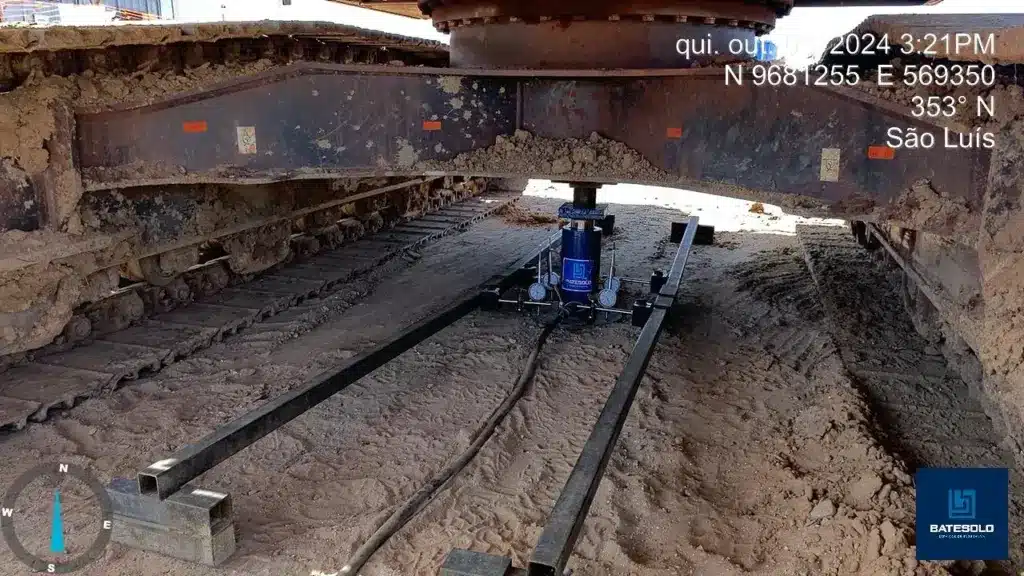

• Sistema de reação: Vigas de aço acopladas a tirantes cravados no solo, estacas de reação tracionadas ou um cargueiro pesado (lastro com blocos de concreto ou aço) que ofereça o contrapeso necessário para a força exercida pelo macaco hidráulico;

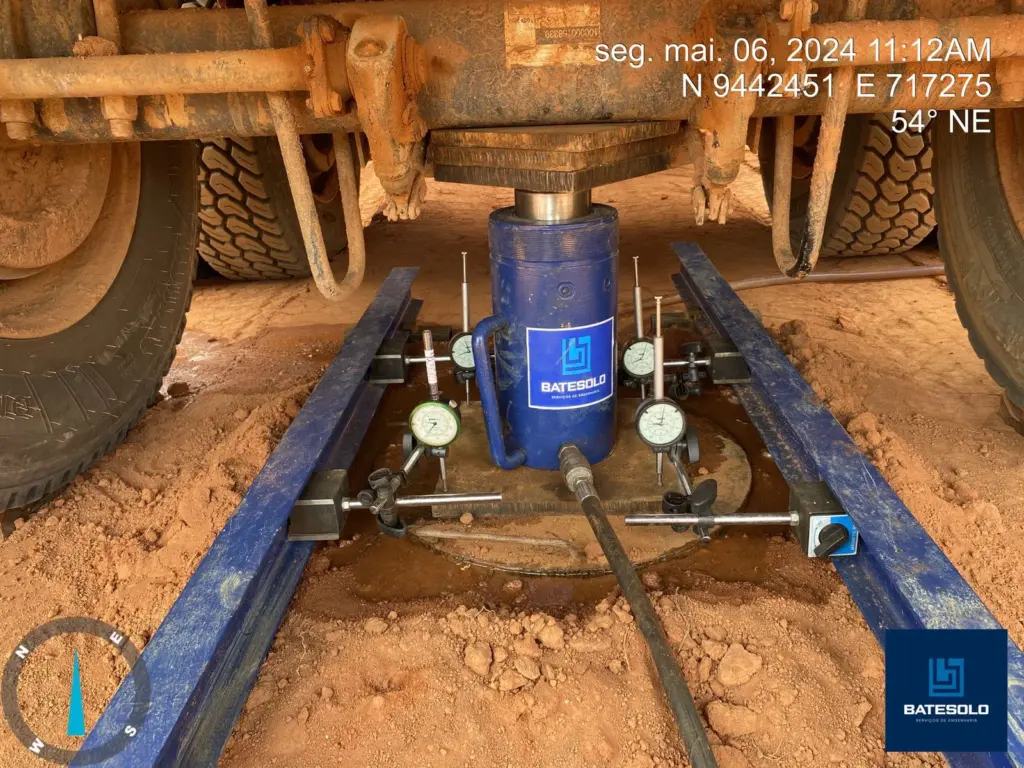

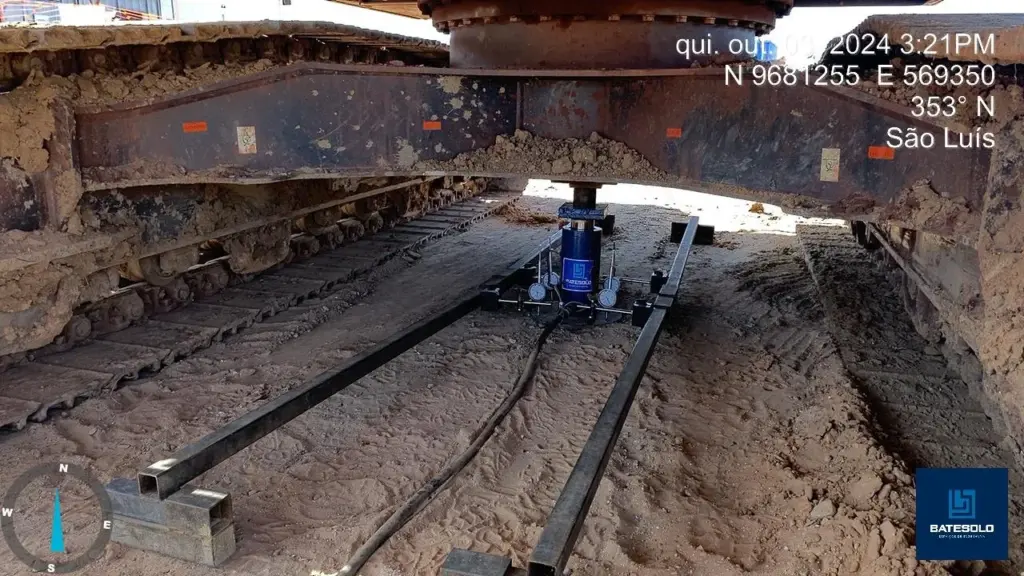

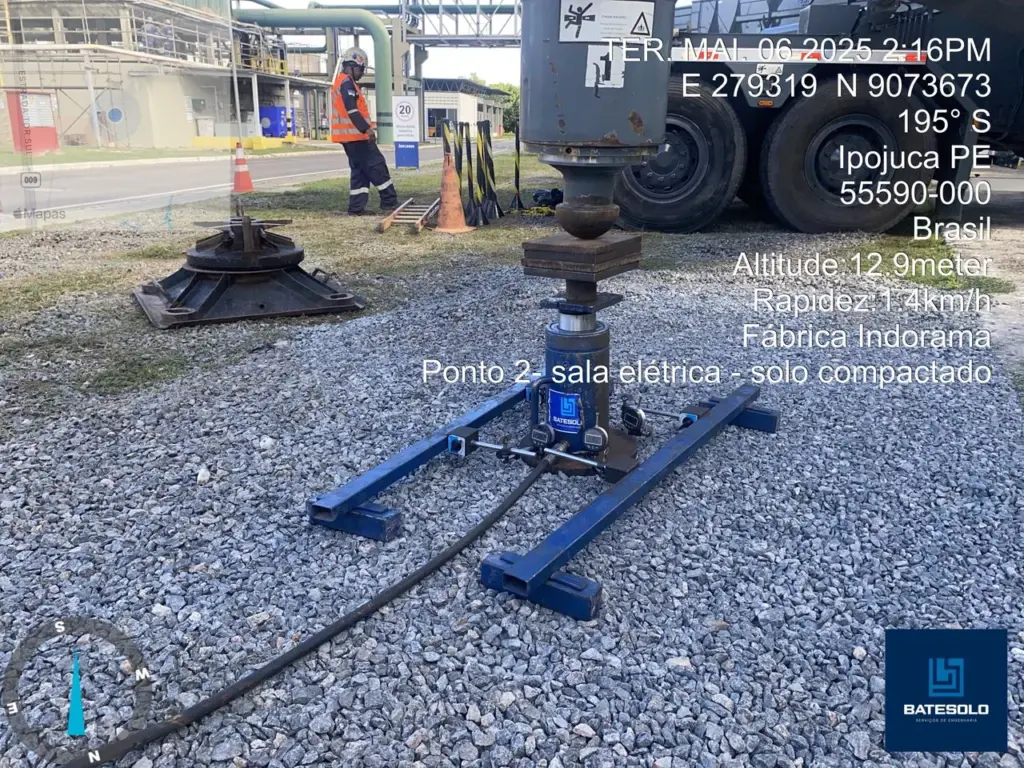

• Equipamento de medição de deformação: Relógios comparadores (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm, montados em vigas de referência independentes (vigas de leitura) isoladas de vibrações.

Passo a Passo do Procedimento

A rotina de execução em campo segue as seguintes etapas operacionais:

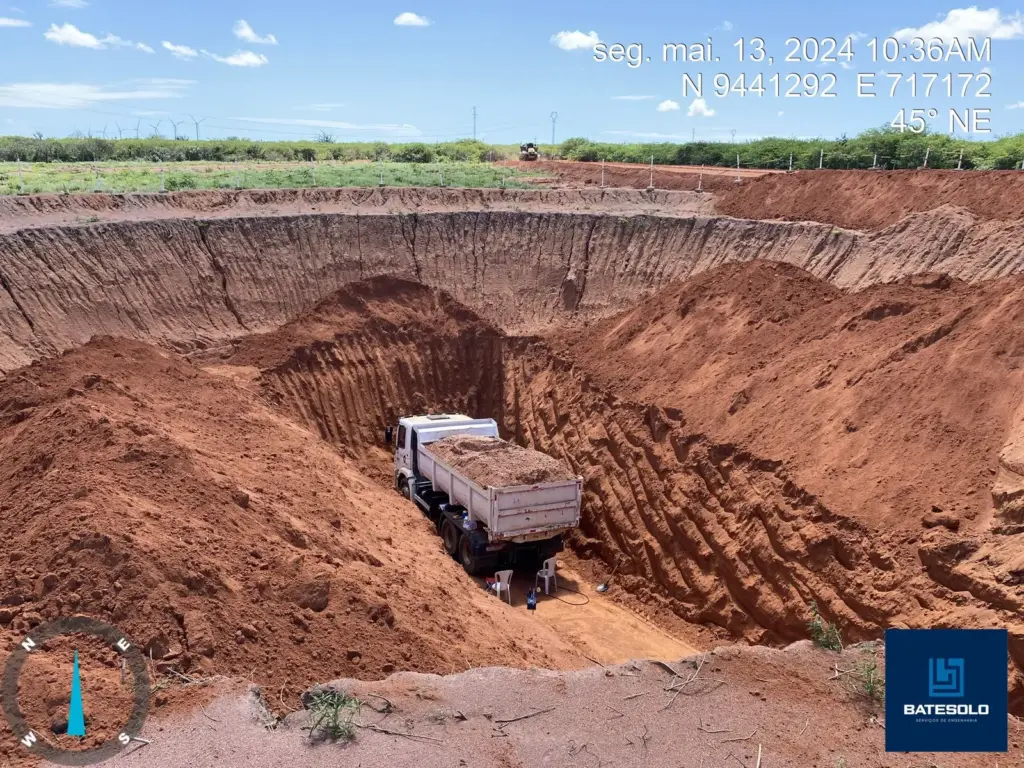

1. Preparação do Local e Posicionamento: Escavação de uma vala até a cota de assentamento projetada da fundação. O fundo da cava deve ser perfeitamente nivelado, regularizado e limpo de material solto, aplicando-se uma fina camada de areia fina para garantir o perfeito acoplamento da placa de aço com o solo;

2. Montagem do Sistema: Centralização da placa de carga, posicionamento do macaco hidráulico e fixação dos sensores de deformação nas bordas da placa. As vigas de leitura dos sensores devem ficar protegidas contra os efeitos do vento e da variação térmica direta do sol;

3. Aplicação Controlada da Carga: A pressão é aplicada no solo em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada). Cada estágio de carga é mantido até que a velocidade de deformação do solo atinja o critério de estabilização prescrito pela NBR 6489;

4. Monitoramento e Registro: Leitura e registro contínuo dos recalques em intervalos de tempo padronizados (por exemplo: 1, 2, 4, 8, 15 minutos e a cada hora subsequente) até atingir o dobro da carga de trabalho prevista ou a ruptura franca do terreno;

5. Descarregamento: Alívio gradual da carga em estágios decrescentes para mensurar a recuperação elástica do solo e quantificar a deformação plástica residual.

Interpretação dos Resultados

A interpretação dos resultados é uma fase analítica realizada por engenheiros geotécnicos. Os dados de pressão e recalque coletados são plotados para gerar a Curva Tensão-Recalque.

A análise dessa curva permite determinar a pressão de ruptura do solo ou a pressão correspondente a um recalque limite pré-estabelecido. Com esses parâmetros, define-se a tensão admissível estável para o projeto de fundação e calcula-se o módulo de deformabilidade do solo, validando tecnicamente a viabilidade das estruturas projetadas.

Diferenciais Técnicos e Confiança no Setor

A incorporação do controle tecnológico por meio do ensaio de prova de carga em placa confere diferenciais institucionais e competitivos no mercado da construção civil.

Diferenciação no Mercado

Realizar esse tipo de controle tecnológico proporciona uma nítida diferenciação no mercado da construção. Empresas que investem em ensaios normatizados demonstram compromisso com as boas práticas de engenharia e com o controle de qualidade rigoroso, destacando-se positivamente diante da concorrência.

Aumento da Confiança do Cliente

Além disso, a realização do ensaio aumenta a segurança e a confiabilidade por parte de clientes, investidores e incorporadoras. A entrega de laudos técnicos robustos baseados em ensaios diretos elimina dúvidas geotécnicas e assegura que o patrimônio construído está assentado sobre uma base sólida e testada.

Melhoria na Qualidade dos Projetos

Por fim, a melhoria na qualidade geral dos projetos é uma consequência direta da aplicação do ensaio. Com dados precisos sobre a deformabilidade e a resistência mecânica do solo, as fundações e as estruturas de contenção são calculadas de forma otimizada e eficiente, garantindo o sucesso e a longevidade da obra.

Atuação da BATESOLO SERVICOS DE ENGENHARIA

O correto diagnóstico do comportamento mecânico do terreno confere estabilidade e previsibilidade para os projetos de engenharia civil.

A BATESOLO SERVICOS DE ENGENHARIA executa ensaios de prova de carga em placa atendendo rigorosamente às especificações da NBR 6489, utilizando sistemas de reação dimensionados para altas capacidades e instrumentação eletrônica aferida para fornecer laudos técnicos conclusivos.

Entre em contato com o departamento de engenharia da BATESOLO SERVICOS DE ENGENHARIA para planejar suas investigações geotécnicas e programar a realização das provas de carga de sua obra.
