Prova de carga dinâmica em estacas

Diretrizes Técnicas da prova de carga dinâmica em estacas

A prova de carga dinâmica em estacas (frequentemente associada à sigla PDA, do inglês Pile Driving Analyzer) consolidou-se como uma das principais ferramentas de controle tecnológico na engenharia de fundações.

A metodologia baseia-se na teoria da equação da onda unidimensional para avaliar a resposta dinâmica do elemento estrutural quando submetido a um impacto de alta energia. Esse ensaio é essencial para assegurar a segurança e a eficiência das fundações, especialmente em obras de grande porte que demandam alta produtividade e rigor técnico.

Aumento da Confiabilidade Estrutural

Um dos principais benefícios da prova de carga dinâmica em estacas é o incremento substancial na confiabilidade estrutural do empreendimento.

Diferente das estimativas teóricas obtidas por meio de ensaios de sondagem indiretos, como o $SPT$, o ensaio dinâmico mede as forças e acelerações reais que se propagam pelo fuste da estaca. Esse monitoramento preciso em campo permite:

• Avaliar a capacidade de carga de ruptura e admissível das estacas com elevado grau de exatidão;

• Detectar precocemente patologias estruturais ocultas no fuste, como fissuras, trincas ou reduções de seção transversal (choque de integridade);

• Garantir que o conjunto edificado conte com estruturas mais seguras, estáveis e duráveis ao longo do seu ciclo de vida útil.

Redução de Custos em Projetos

A prova de carga dinâmica em estacas também contribui de forma direta para a otimização orçamentária e a redução de custos em projetos geotécnicos.

A regulamentação nacional estabelece que o uso de ensaios de campo confere maior precisão estatística ao canteiro de obras, permitindo que os projetistas trabalhem com coeficientes de segurança globais mais otimizados. Na prática, ao identificar a capacidade real de suporte do solo e das estacas, evita-se o superdimensionamento e o uso excessivo de materiais (como concreto e armaduras de aço). Além disso, o diagnóstico precoce de integridade minimiza retrabalhos onerosos e atrasos na entrega do ativo.

Agilidade na Execução de Obras

Outro benefício indispensável para o planejamento moderno é a agilidade na execução de obras.

Ao contrário da prova de carga estática, que exige a montagem de toneladas de estruturas auxiliares de reação e ciclos de carregamento que duram dias, a prova de carga dinâmica em estacas permite que os testes sejam realizados rapidamente. O processo de instrumentação e aplicação de golpes leva poucas horas por elemento, o que acelera significativamente o cronograma do projeto e antecipa a liberação das frentes de serviço para as etapas construtivas subsequentes.

Vantagens em Relação aos Métodos Tradicionais

As vantagens da prova de carga dinâmica em estacas estendem-se à versatilidade operacional e ao alinhamento com práticas de menor impacto no canteiro de obras.

Comparação com Métodos Tradicionais

Quando comparada a métodos tradicionais de ensaio, a técnica dinâmica apresenta diferenciais competitivos claros:

• Resultados céleres e confiáveis: Obtenção de leituras preliminares logo após a aplicação do impacto em campo;

• Logística simplificada: Menor necessidade de escavações profundas, montagem de cargueiras ou instalação de estacas tirantes de reação;

• Otimização de tempo: Redução drástica no tempo de espera para a liberação da concretagem dos blocos de coroamento.

Menor Impacto Ambiental

O ensaio dinâmico gera um menor impacto ambiental no entorno da obra. A redução na mobilização de maquinários pesados para transporte de contrapesos e a eliminação de escavações acessórias contribuem para a preservação das condições naturais do solo e diminuem a pegada de carbono do canteiro. O método é menos invasivo e minimiza a geração de resíduos sólidos e poluição sonora prolongada, o que é altamente benéfico em áreas urbanas densas ou regiões com fauna e flora sensíveis.

Flexibilidade em Diferentes Tipos de Solo

Esse método destaca-se por sua ampla flexibilidade e pode ser aplicado com eficiência em diferentes tipos de solo, sejam eles perfis argilosos, arenosos, siltosos ou transições rochosas. A versatilidade da técnica permite quantificar os efeitos de atrito lateral e resistência de ponta mesmo em estratigrafias complexas, tornando-a uma ferramenta universal para projetos variados de engenharia civil.

Procedimento Executivo e Análise de Campo

A correta utilização da prova de carga dinâmica em estacas requer conformidade técnica e o emprego de instrumentação eletrônica calibrada.

Equipamentos e Instrumentos Técnicos Necessários

Para realizar o ensaio dinâmico com precisão, a mobilização de campo utiliza os seguintes recursos tecnológicos:

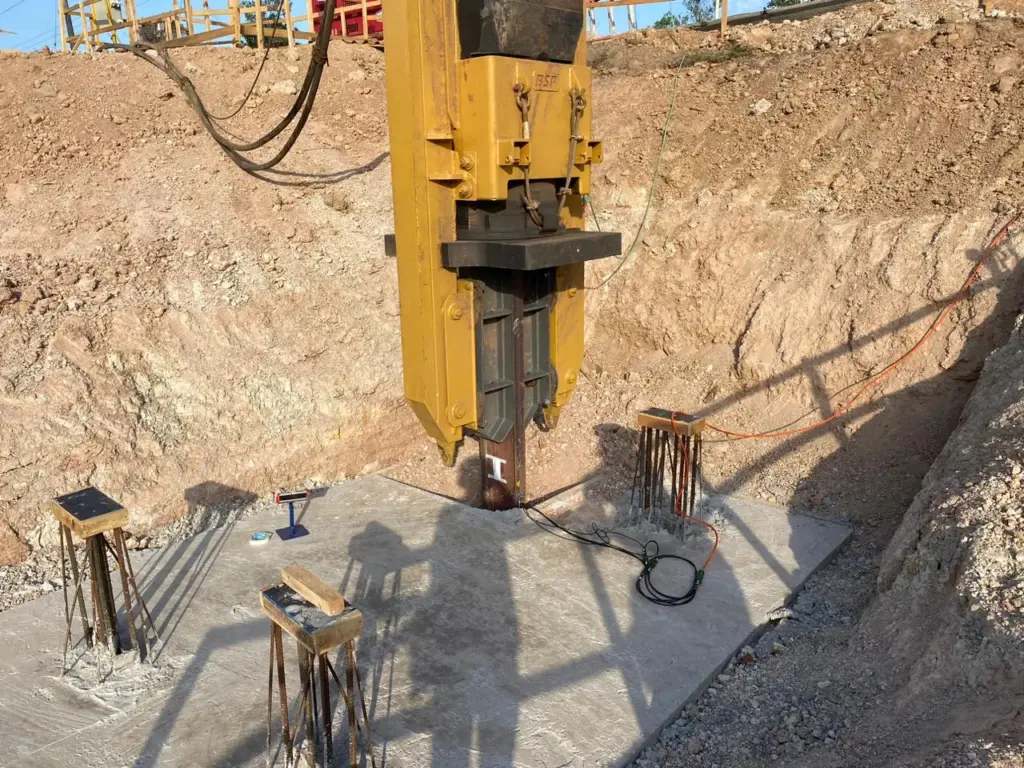

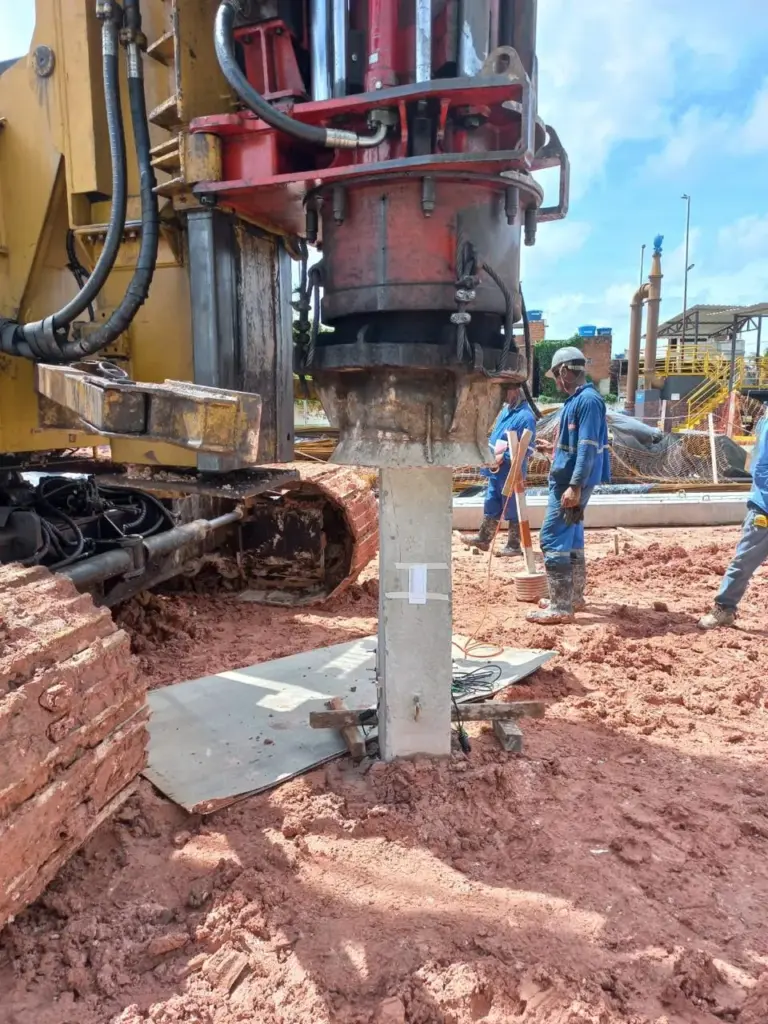

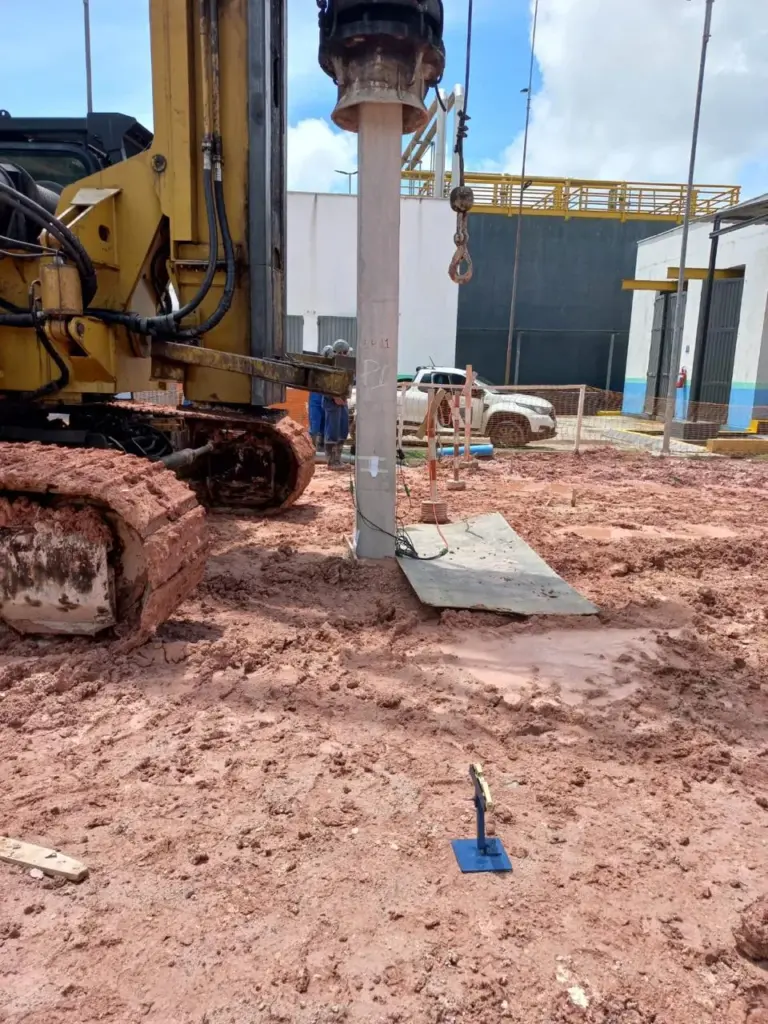

• Equipamento de impacto: Martelo mecânico do próprio bate-estacas ou um sistema de queda livre com massa e altura de queda compatíveis com a carga de projeto;

• Sensores de deformação (strain gages): Dispositivos fixados simetricamente ao fuste para medir a deformação elástica do material durante a propagação da onda;

• Sensores de medição de aceleração (acelerômetros): Instrumentos de alta frequência destinados a registrar a velocidade da partícula gerada pelo golpe;

• Analisador de cravação (PDA): Unidade computacional responsável por receber os sinais elétricos dos sensores, digitalizá-los e armazená-los para processamento.

Etapas do Processo de Teste

O procedimento operacional é conduzido de maneira sistemática através das seguintes etapas:

1. Preparação do elemento: Regularização e furação das faces laterais da estaca na cota de instrumentação para a fixação firme dos sensores;

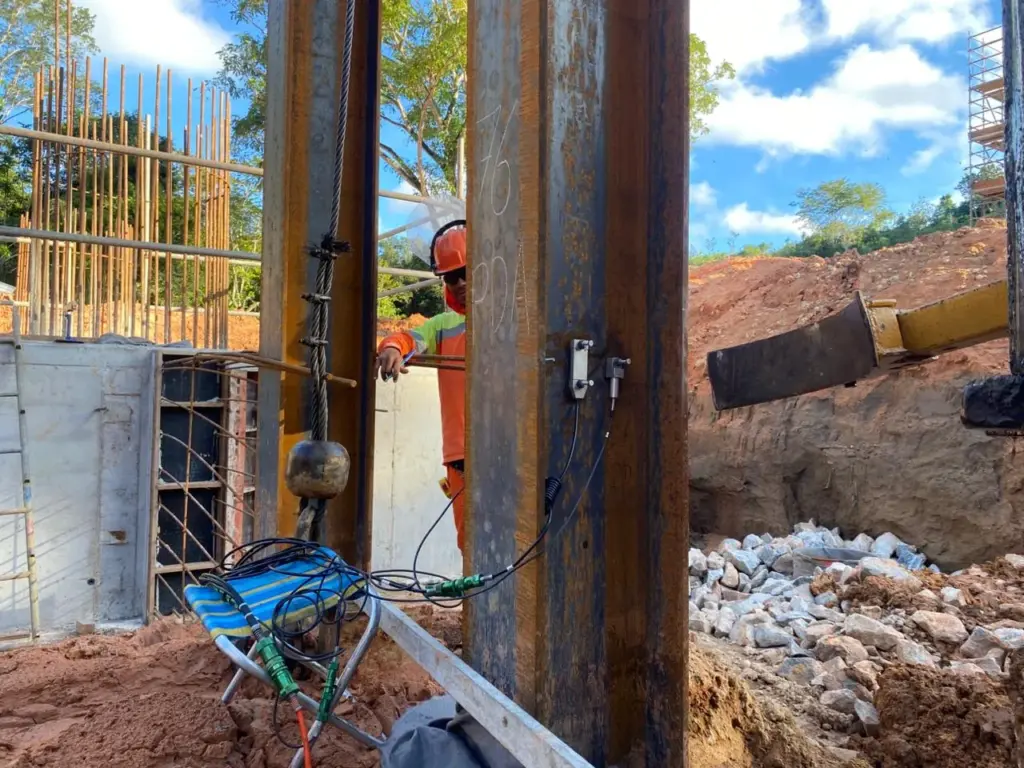

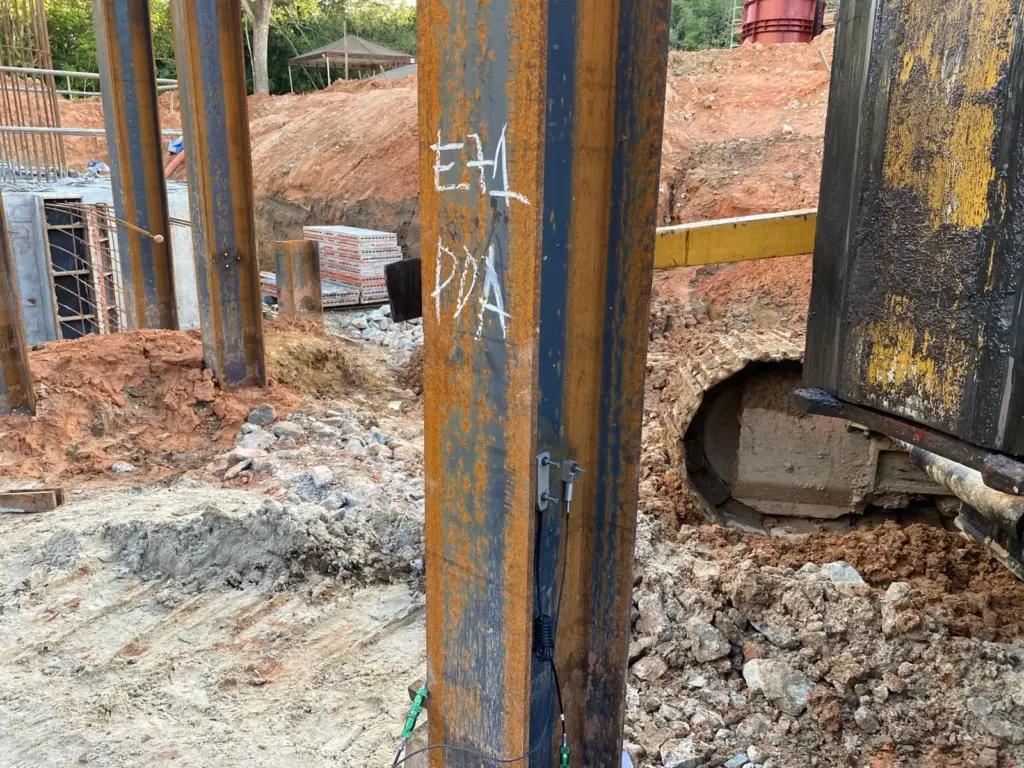

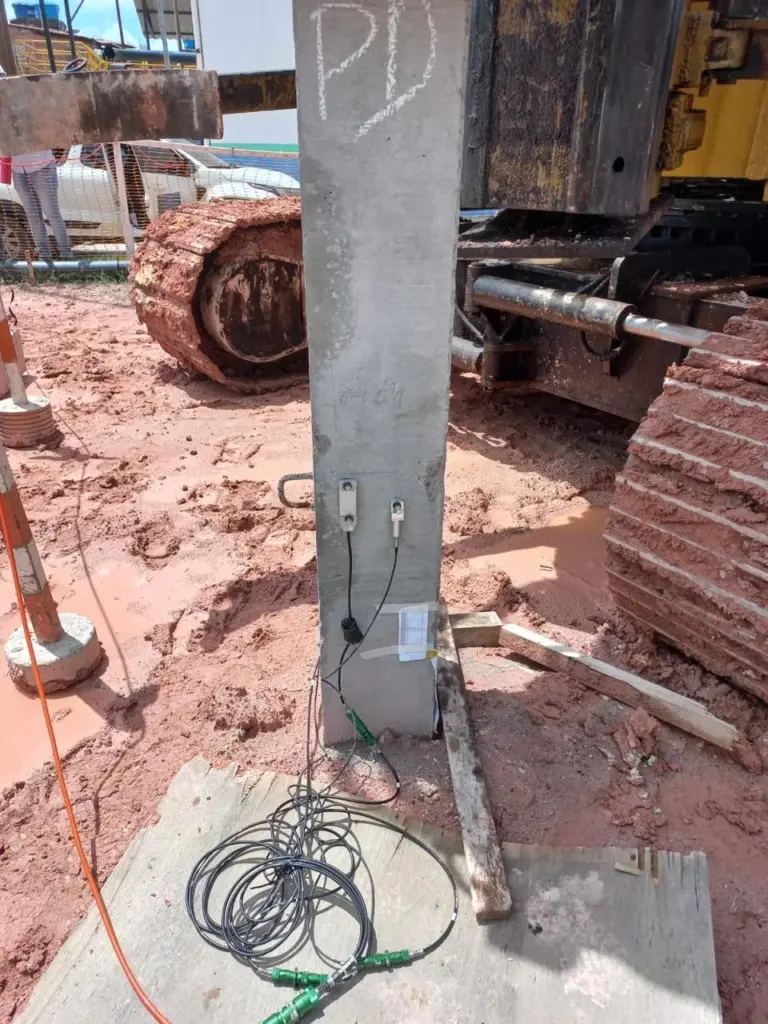

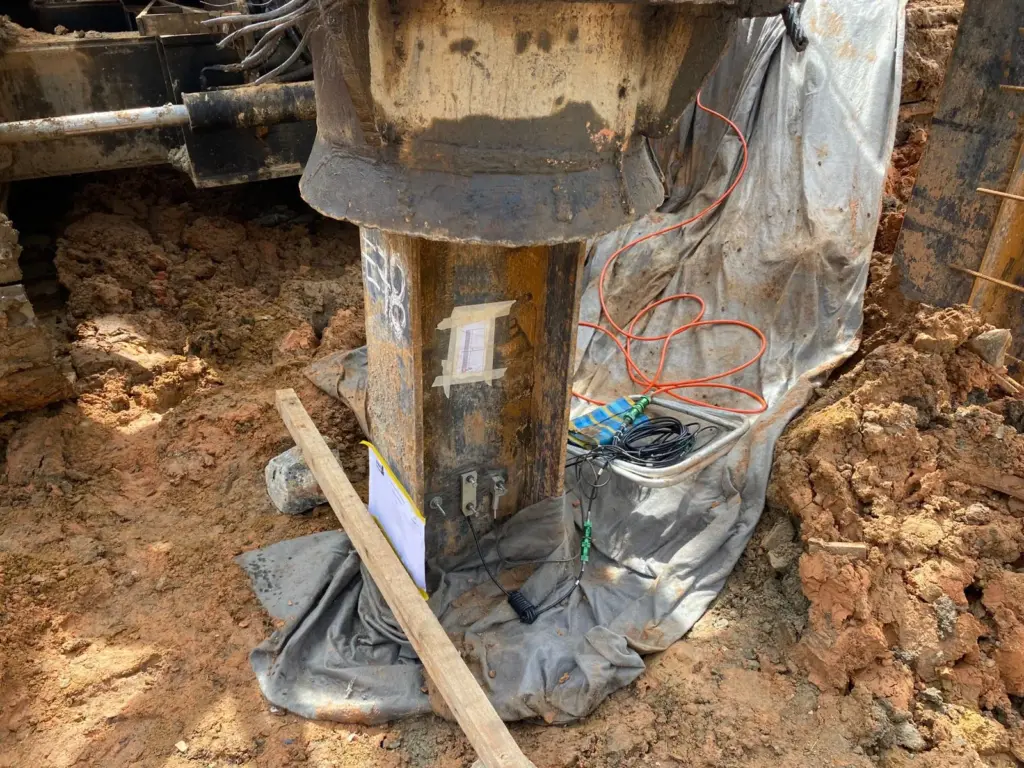

2. Instalação dos sensores: Fixação mecânica de dois acelerômetros e dois transdutores de deformação em lados opostos da estaca;

3. Aplicação do impacto dinâmico: Execução de golpes controlados com o sistema de queda livre sobre o topo devidamente protegido da estaca;

4. Coleta de dados: Registro instantâneo das curvas de força e velocidade geradas pelo choque das ondas mecânicas.

Interpretação Analítica dos Resultados

Após a coleta de campo, os resultados brutos são submetidos a um processo de retroanálise computacional pelo método CAPWAP (Continuous Assessment Program Wave Analysis Piles).

Essa modelagem matemática avançada ajusta os sinais medidos com as propriedades reológicas do solo, permitindo determinar a capacidade máxima de carga com precisão, verificar o nível de integridade estrutural ao longo de todo o comprimento cravado e simular de forma confiável a curva de carga versus deslocamento da fundação.

Escopo de Aplicação Prática na Engenharia

A versatilidade da prova de carga dinâmica em estacas expande sua adoção por múltiplos segmentos da infraestrutura:

• Projetos de Infraestrutura: Indispensável na validação das fundações profundas de grandes obras lineares, como pontes rodoviárias, viadutos ferroviários e estruturas portuárias;

• Construção Civil Urbana: Amplamente adotada no controle tecnológico de edificações verticais, edifícios comerciais e plantas industriais;

• Obras de Grande Escala: Componente crítico para assegurar a estabilidade e o gerenciamento de riscos geotécnicos em projetos de alta complexidade estrutural, como complexos petroquímicos e bases de aerogeradores em parques eólicos.
