Prova de carga dinamica e estatica de acordo com 6122

Diretrizes Técnicas da prova de carga dinâmica e estática de acordo com 6122

A prova de carga dinâmica e estática de acordo com 6122 compreende o conjunto de ensaios geotécnicos normatizados para a determinação da capacidade de suporte e do comportamento mecânico dos elementos de fundação profunda.

Esses ensaios encontram-se respaldados e balizados pelos critérios da ABNT NBR 6122 (Projeto e execução de fundações), que atua como a espinha dorsal normativa da engenharia geotécnica no Brasil. A aplicação combinada ou isolada dessas metodologias é indispensável para validar as hipóteses de cálculo, mitigar os riscos associados ao comportamento do solo e assegurar a eficiência das fundações em projetos de grande porte.

Aumento da Segurança Estrutural

O principal diferencial decorrente da aplicação da prova de carga em conformidade com a NBR 6122 é a maximização do controle de qualidade e da segurança das estruturas.

Ao submeter os elementos de fundação (como estacas pré-moldadas, metálicas, escavadas ou hélice contínua) a esforços reais, o ensaio afasta o caráter puramente teórico das formulações de projeto. Esse monitoramento direto em campo permite:

• Identificar anomalias e falhas de execução ocultas ao longo do fuste da estaca;

• Mensurar a capacidade real de carga do sistema solo-estrutura;

• Mitigar riscos de recalques diferenciais acentuados que provocam trincas, fissuras ou o colapso estrutural da superestrutura.

Redução de Custos a Longo Prazo

Ao contrário do que se possa presumir devido ao investimento inicial em ensaios de campo, o cumprimento da norma técnica promove uma expressiva otimização financeira no ciclo de vida da obra.

A NBR 6122 estipula que, mediante a realização de provas de carga, o engenheiro geotécnico pode adotar coeficientes de segurança globais mais reduzidos no dimensionamento das estacas, uma vez que a incerteza estatística sobre o terreno foi mitigada. Isso viabiliza:

• Otimização do comprimento das estacas e economia de insumos (aço e concreto);

• Eliminação do superdimensionamento excessivo por escassez de dados físicos reais;

• Prevenção de sinistros geotécnicos cuja correção em estruturas prontas exige técnicas dispendiosas, como estacas prensadas de reforço ou injeções de consolidação química do solo.

Conformidade com Normas Técnicas e Requisitos Legais

A execução da prova de carga dinâmica e estática de acordo com 6122 atende a rigorosos critérios regulatórios exigidos no mercado nacional.

A conformidade com a NBR 6122 — integrada aos procedimentos operacionais específicos da NBR 16903 (para ensaios estáticos) e métodos dinâmicos consagrados (PDA) — é obrigatória para a obtenção de alvarás, validação de laudos periciais perante o CREA, atendimento a auditorias técnicas e aprovação do ativo junto a companhias seguradoras e investidores.

Particularidades e Vantagens da Prova de Carga Dinâmica

A prova de carga dinâmica, amplamente executada por meio do equipamento Pile Driving Analyzer (PDA), fundamenta-se na teoria da equação da onda unidimensional para avaliar o elemento estrutural sob o efeito de impactos mecânicos controlados.

Resultados Rápidos e Eficientes

A principal vantagem da vertente dinâmica reside no alto rendimento operacional dentro do canteiro de obras. Por não exigir a montagem de complexos sistemas mecânicos de reação contra o solo, o ensaio pode ser instalado, calibrado e concluído em uma fração de tempo substancialmente menor quando comparado aos métodos tradicionais, permitindo testar múltiplos elementos de fundação em um único dia útil de trabalho.

Avaliação e Monitoramento em Tempo Real

A instrumentação dinâmica, composta por sensores de deformação e acelerômetros instalados no topo do fuste, capta os sinais físicos instantaneamente a cada golpe do martelo. O analisador processa essas ondas de tensão em tempo real, fornecendo de imediato parâmetros preliminares sobre:

• A capacidade de carga mobilizada pelo solo durante o impacto;

• Os níveis de tensão de compressão e tração aplicados ao material da estaca;

• A eficiência e a energia real transferida pelo sistema de cravação (martelo).

Flexibilidade em Diferentes Condições Geológicas

O ensaio dinâmico destaca-se por sua alta versatilidade em diferentes tipologias de solos e arranjos geológicos. Ele fornece dados cruciais para o acompanhamento dos fenômenos de relaxação e incorporação de resistência do solo (setup), auxiliando na definição precisa dos critérios de nega e repique elástico durante a fase de cravação.

Diretrizes Executivas da Prova de Carga Estática

A prova de carga estática permanece como o método de referência absoluto em termos de precisão geotécnica, simulando rigorosamente o comportamento reológico e permanente da fundação sob cargas estagnadas de longa duração.

Infraestrutura e Instrumentação Requerida

A realização correta deste ensaio de campo demanda a mobilização de uma infraestrutura robusta, composta pelos seguintes recursos técnicos:

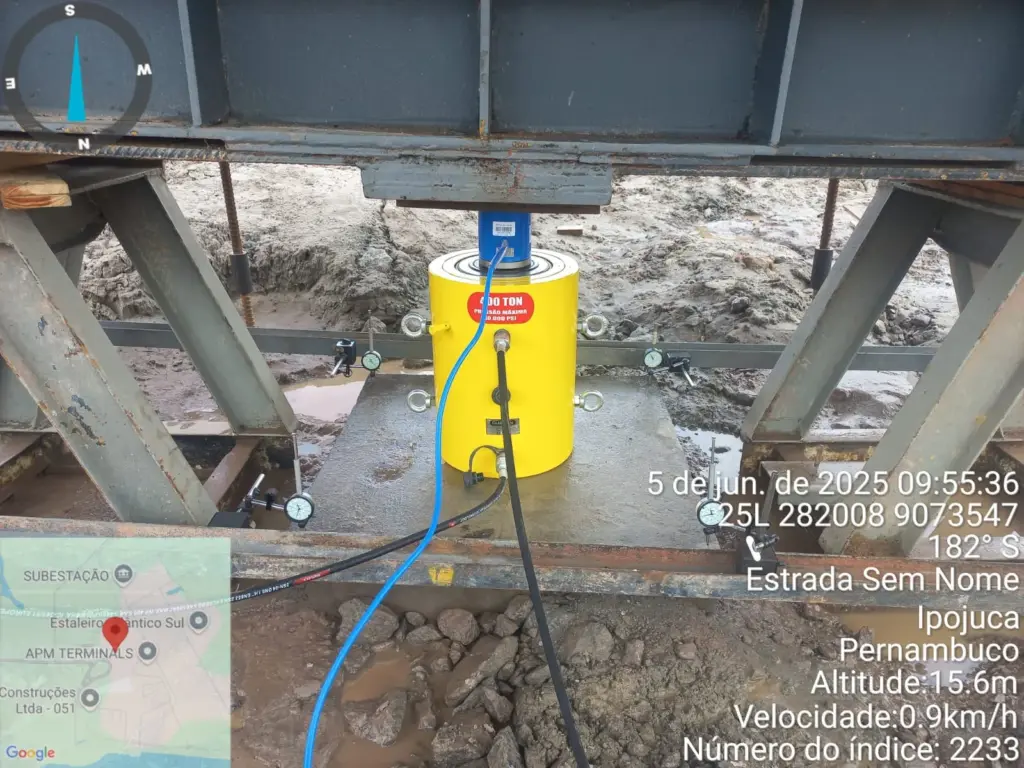

• Sistema de Aplicação de Força: Macaco hidráulico de alta capacidade acoplado a bombas de fluxo controlado e células de carga blindadas devidamente aferidas e calibradas;

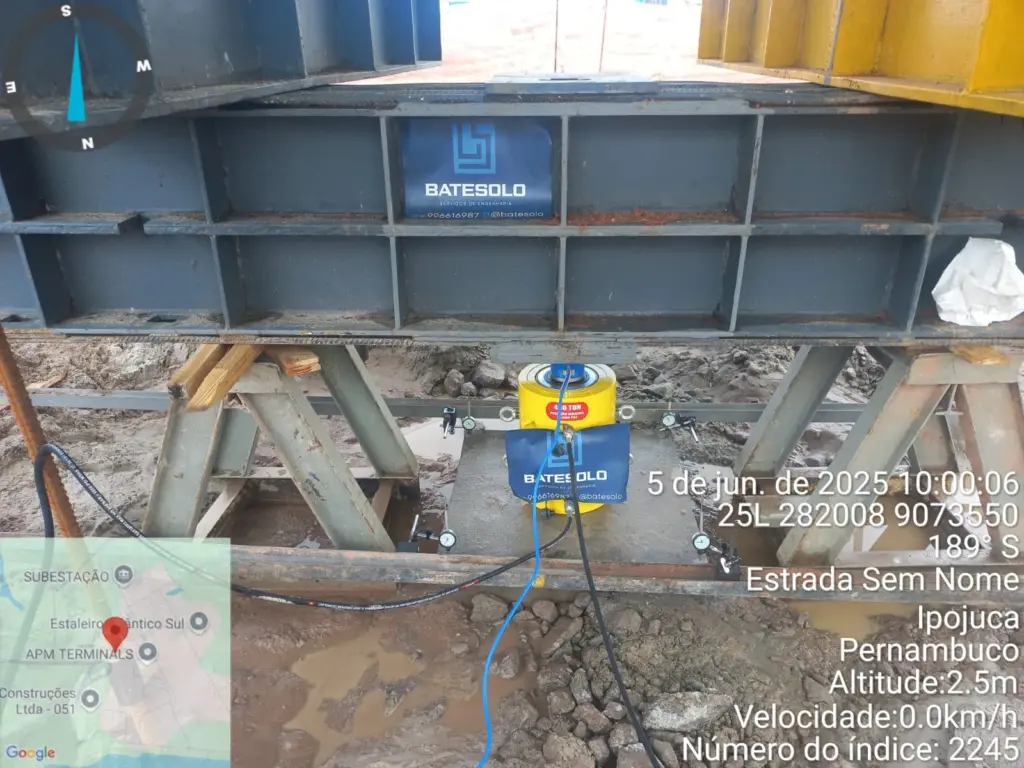

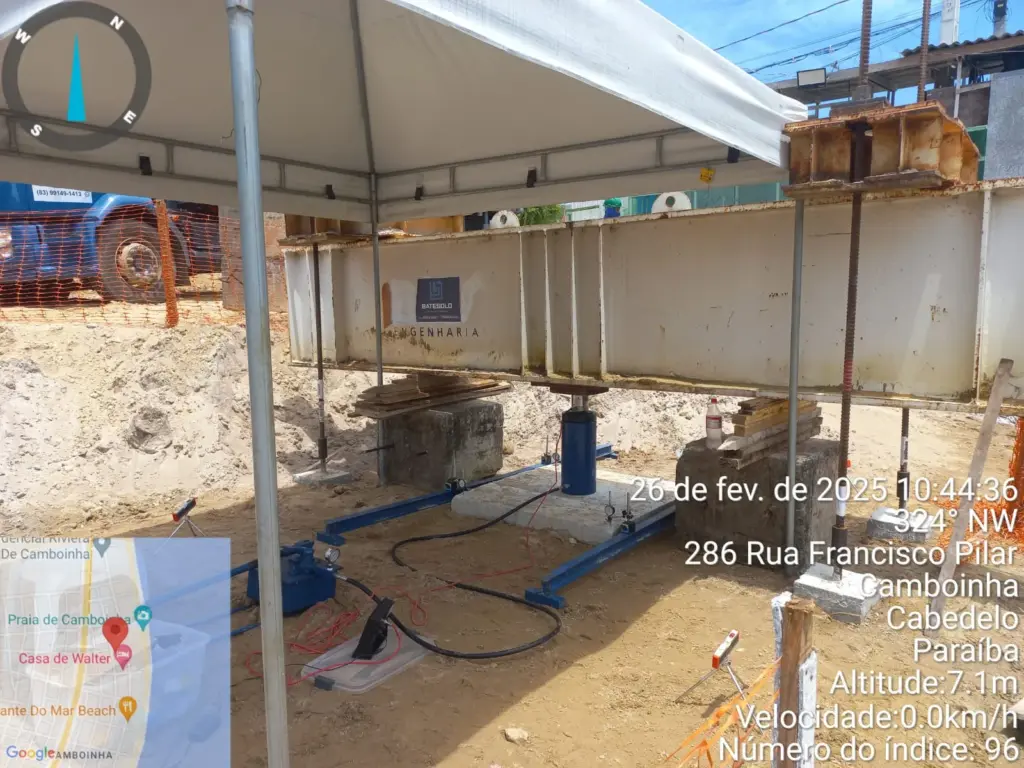

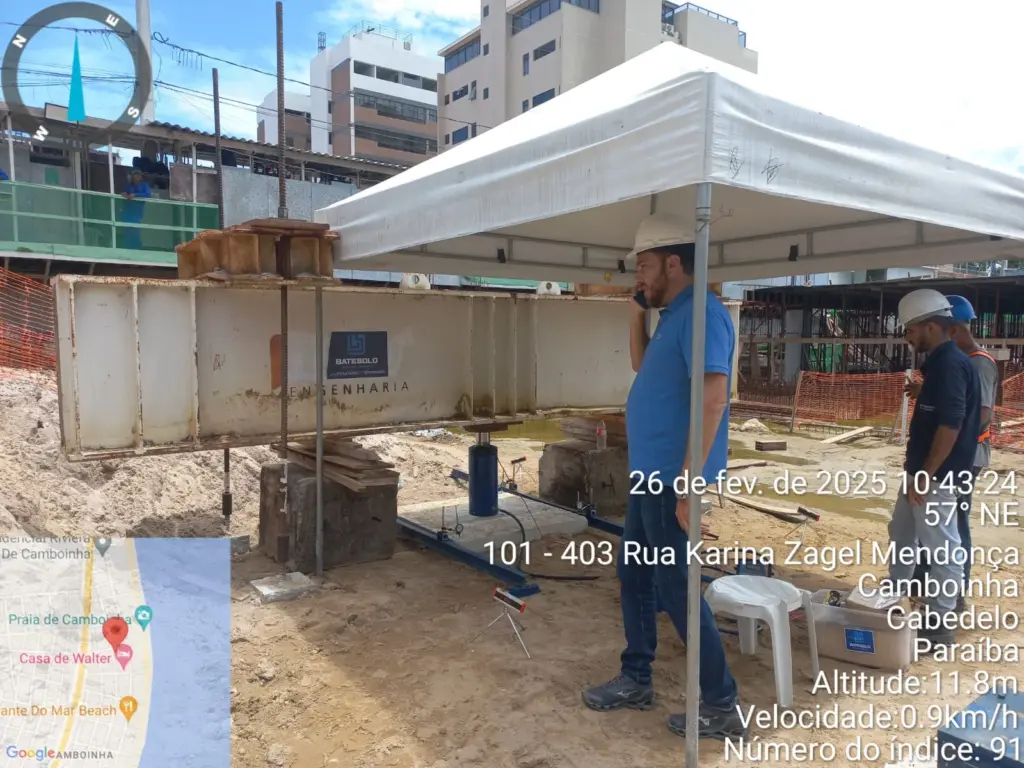

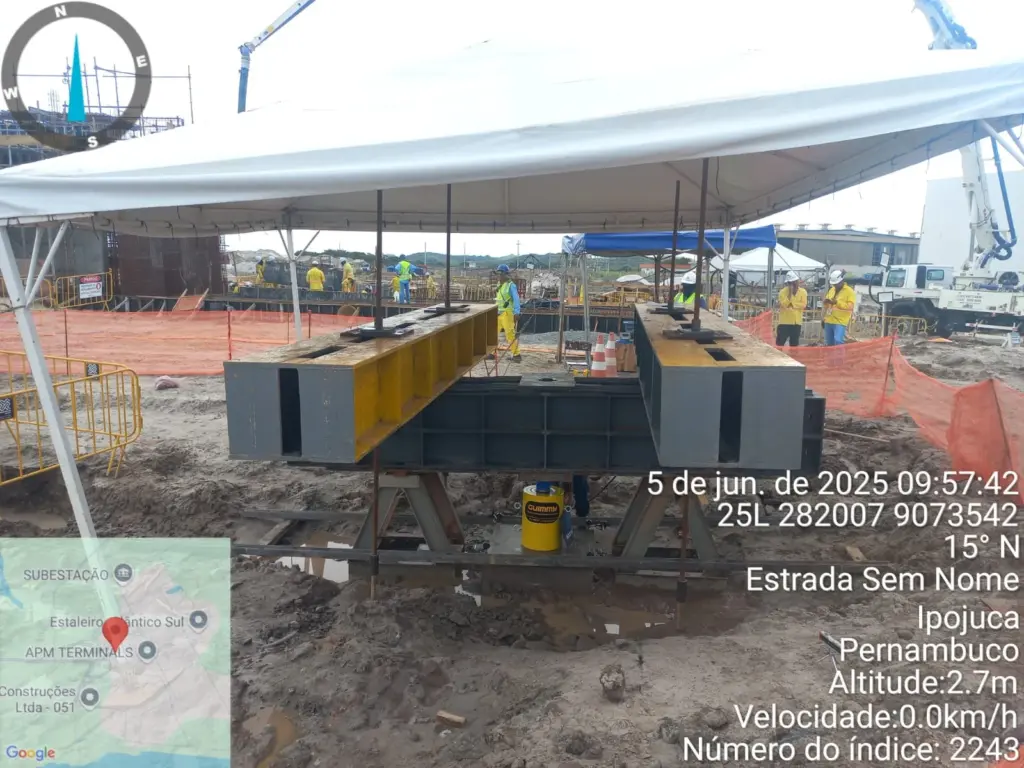

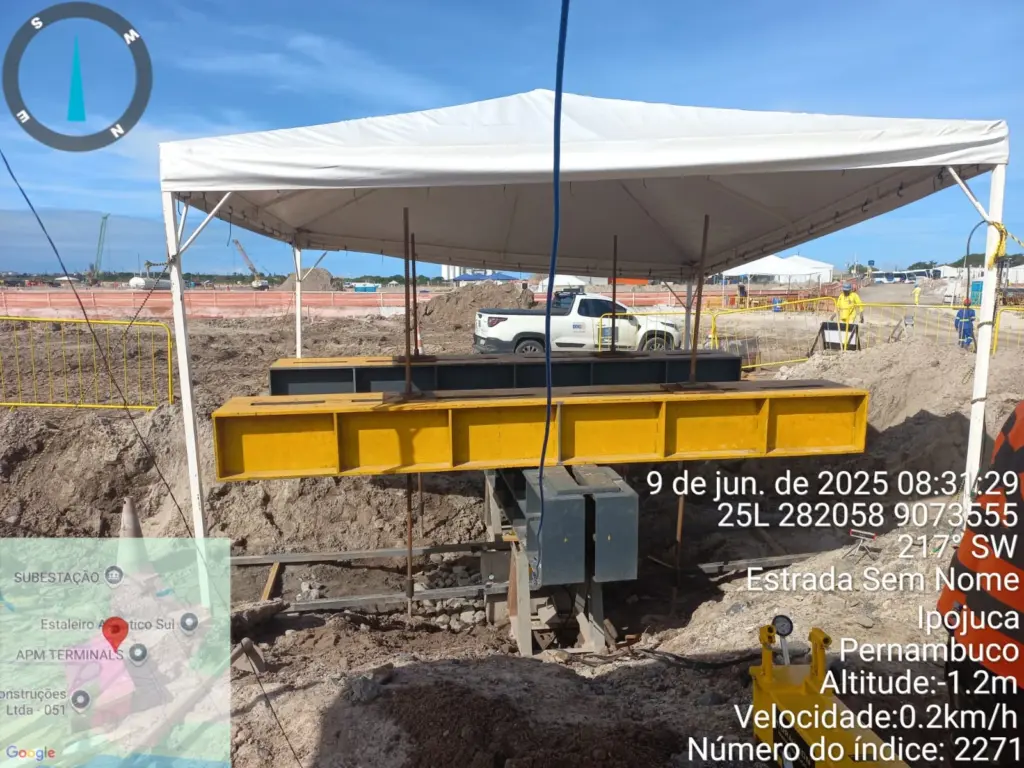

• Sistema de Reação Estrutural: Conjunto de vigas metálicas de alta rigidez ancoradas em estacas de reação (tirantes) ou estruturadas sob uma plataforma de peso morto (cargueira composta por blocos de concreto);

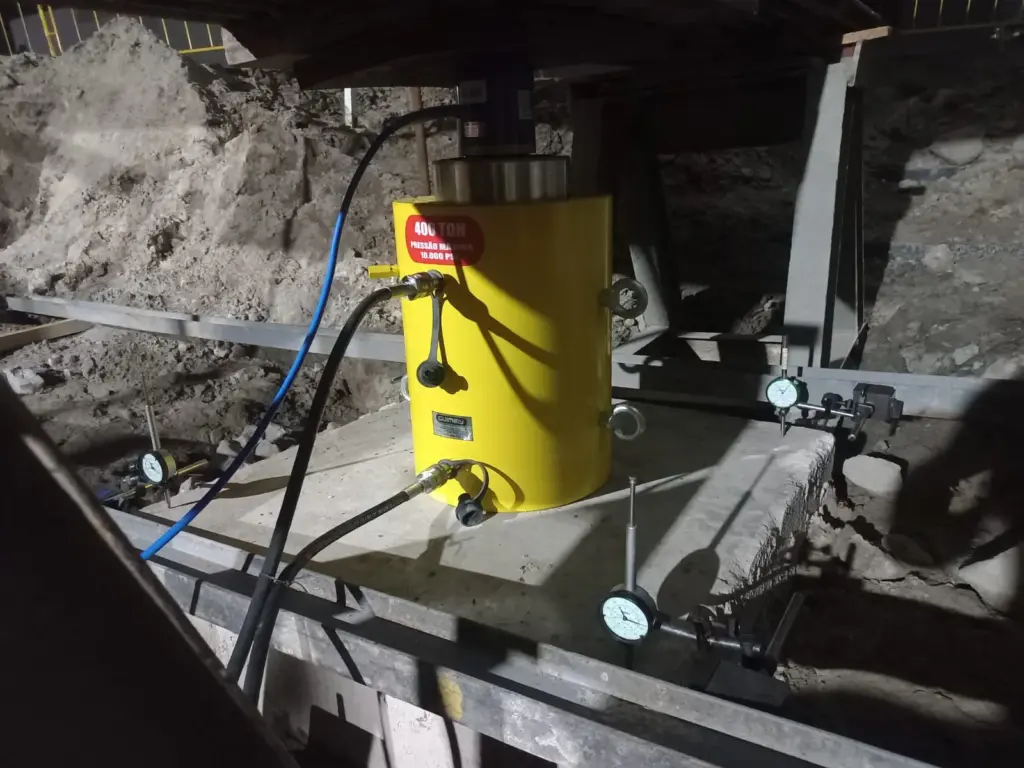

• Instrumentos de Medição de Deslocamento: Relógios comparadores centesimais ou sensores lineares digitais ($LVDT$) fixados em vigas de referência independentes (vigas magnéticas isoladas das deformações superficiais do solo).

Passo a Passo do Procedimento de Campo

1. Preparação da Cabeça da Estaca: Regularização geométrica do topo do elemento com argamassas de alta resistência mecânica para assegurar o paralelismo e a distribuição uniforme das forças;

2. Montagem do Arranjo de Reação: Alinhamento milimétrico do macaco hidráulico e fixação das vigas metálicas principais ao sistema de ancoragem;

3. Instalação das Vigas de Referência: Posicionamento dos sensores de deslocamento fora da área de influência de pressões do ensaio;

4. Ciclo de Carregamento por Estágios: Aplicação progressiva da força em acréscimos sucessivos (geralmente patamares de 10% a 20% da carga de projeto), mantendo cada patamar estabilizado até a atenuação completa dos recalques, conforme preconizado pela regulamentação vigente;

5. Fase de Descarregamento: Alívio gradual da pressão hidráulica para mensurar a recuperação elástica do elemento e isolar a deformação plástica residual do solo.

Interpretação Analítica dos Resultados

Os dados brutos coletados em campo de força (expressa em $kN$ ou $tf$) e deslocamento (expresso em $mm$) são processados em escritório técnico para a plotagem da curva carga versus deslocamento.

Por meio de metodologias de extrapolação consolidadas (como os critérios de Van der Veen, Davisson ou Chin), determina-se com exatidão a carga de ruptura convencional da base e o comportamento do recalque sob as cargas de serviço da edificação.

Escopo de Aplicação Prática dos Ensaios Geotécnicos

O emprego das provas de carga dinâmica e estática de acordo com 6122 estende-se por múltiplos setores estratégicos da construção civil moderna:

• Novos Projetos de Construção Civil: Validação tecnológica sistemática do estaqueamento de edifícios residenciais verticais, complexos comerciais de múltiplos pavimentos e galpões industriais;

• Avaliação de Estruturas Existentes: Investigação e diagnóstico pericial da capacidade de suporte remanescente de fundações antigas que passarão por reformas, ampliações de andares ou acréscimo de carregamentos de maquinários;

• Estudos Geotécnicos Avançados: Fornecimento de subsídios de alta fidelidade para o mapeamento do comportamento mecânico do solo em áreas com perfis estratigráficos complexos ou de baixa consistência.
