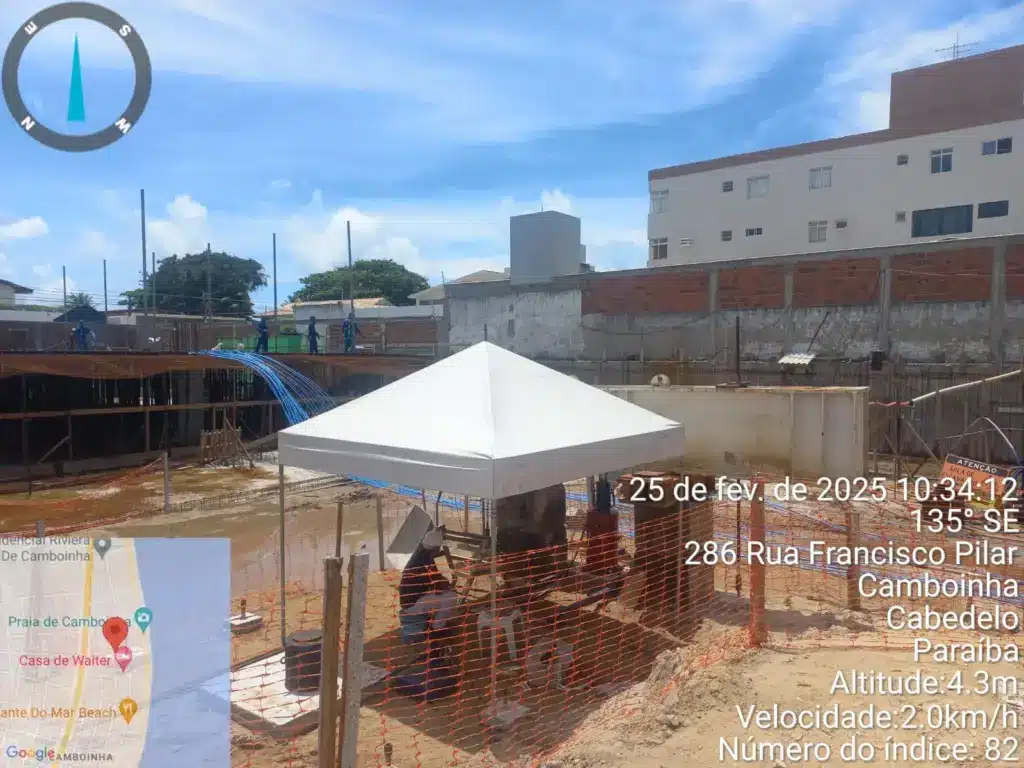

Prova de carga estatica pce

Diretrizes Técnicas da Prova de Carga Estática (PCE)

A prova de carga estática (PCE) é consagrada na engenharia geotécnica como o método mais preciso, direto e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos de fundação profunda.

No cenário regulatório brasileiro, as diretrizes executivas, instrumentações e procedimentos de campo para este teste são integralmente coordenados pela norma ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas), que estabelece critérios rigorosos para os ensaios em estacas e barretes.

O ensaio consiste na aplicação de forças reais, lentas e progressivas diretamente no topo do elemento estrutural instrumentado. Esse procedimento simula com máxima fidelidade as solicitações mecânicas permanentes e variáveis que a superestrutura exercerá sobre as fundações ao longo de sua vida útil, permitindo mapear de forma direta a interface solo-estrutura.

Benefícios do Controle Tecnológico em Fundações Profundas

A execução sistemática da prova de carga estática atua como o pilar central do controle de qualidade e traz retornos estratégicos imediatos para o gerenciamento de riscos da engenharia de grande porte.

Aumento da Segurança Estrutural

A segurança constitui o aspecto mais crítico na engenharia de fundações. A PCE mitiga os riscos geotécnicos e estruturais ao fornecer parâmetros físicos reais do comportamento do subsolo sob pressão, eliminando as margens de erro associadas a estimativas puramente teóricas ou correlações indiretas (como as do ensaio $SPT$). Este monitoramento minucioso permite identificar falhas executivas ocultas no fuste da estaca antes da elevação da superestrutura, protegendo a obra contra recalques diferenciais acentuados.

Validação Concreta de Projetos de Engenharia

Na fase de concepção, os engenheiros geotécnicos adotam hipóteses de cálculo baseadas em metodologias semi-empíricas. A realização da PCE fornece dados analíticos precisos sobre a capacidade de carga das estacas, permitindo confrontar e refinar as premissas de projeto. Com isso, torna-se possível realizar ajustes e otimizações técnicas em tempo hábil, assegurando pleno atendimento às exigências normativas e conferindo maior confiabilidade na execução da obra.

Redução de Custos a Longo Prazo

Muitas vezes, por escassez de dados físicos do subsolo, os projetos adotam coeficientes de segurança excessivamente conservadores, resultando em estacas superdimensionadas. Quando os laudos de campo da PCE comprovam que a resistência real do terreno é superior às estimativas teóricas, o projetista pode otimizar o restante do estaqueamento, reduzindo o comprimento ou o diâmetro das estacas subsequentes.

Isso gera economia direta em insumos (aço e concreto) e horas de perfuração. Além disso, ao evitar falhas estruturais, as empresas economizam com reparos emergenciais futuros e intervenções retroativas de alta complexidade (underpinning).

Vantagens Técnicas e Operacionais da PCE

Além de blindar a estrutura contra riscos geotécnicos, a aplicação da prova de carga estática oferece diferenciais competitivos e metodológicos em campo.

Metodologia Confiável e Precisão nos Resultados

A curva analítica gerada pelo ensaio estático expressa o comportamento mecânico puro do sistema fundação-solo sob carregamentos controlados. Essa alta fidelidade e exatidão dos dados eliminam as incertezas estatísticas e oferecem aos projetistas estruturais uma base matemática e empírica sólida para a realização de análises muito mais robustas e fundamentadas.

Flexibilidade em Diferentes Tipos de Estruturas

A PCE apresenta alto índice de versatilidade operativa, sendo perfeitamente aplicável a elementos de fundação profunda constituídos de diversos materiais (como estacas moldadas in loco de concreto armado, estacas pré-moldadas, perfis metálicos de aço ou estacas mistas). Essa flexibilidade a torna a solução ideal para os mais variados desafios de engenharia e arranjos estruturais.

Conformidade com Normas Técnicas

A realização da PCE em estrita conformidade com as diretrizes da ABNT NBR 16903 e da ABNT NBR 6122 (Projeto e execução de fundações) assegura o pleno alinhamento do empreendimento com a legislação técnica vigente. Essa conformidade é um requisito fundamental para a aceitação regulatória da obra, auditorias de qualidade, regulação de seguros e aprovação junto aos órgãos fiscalizadores.

Diretrizes Executivas: Como Realizar a PCE

A exatidão dos resultados gerados em uma prova de carga estática depende do emprego de instrumentação avançada e do cumprimento rígido de um protocolo metodológico de campo.

Preparação do Local e Equipamentos Necessários

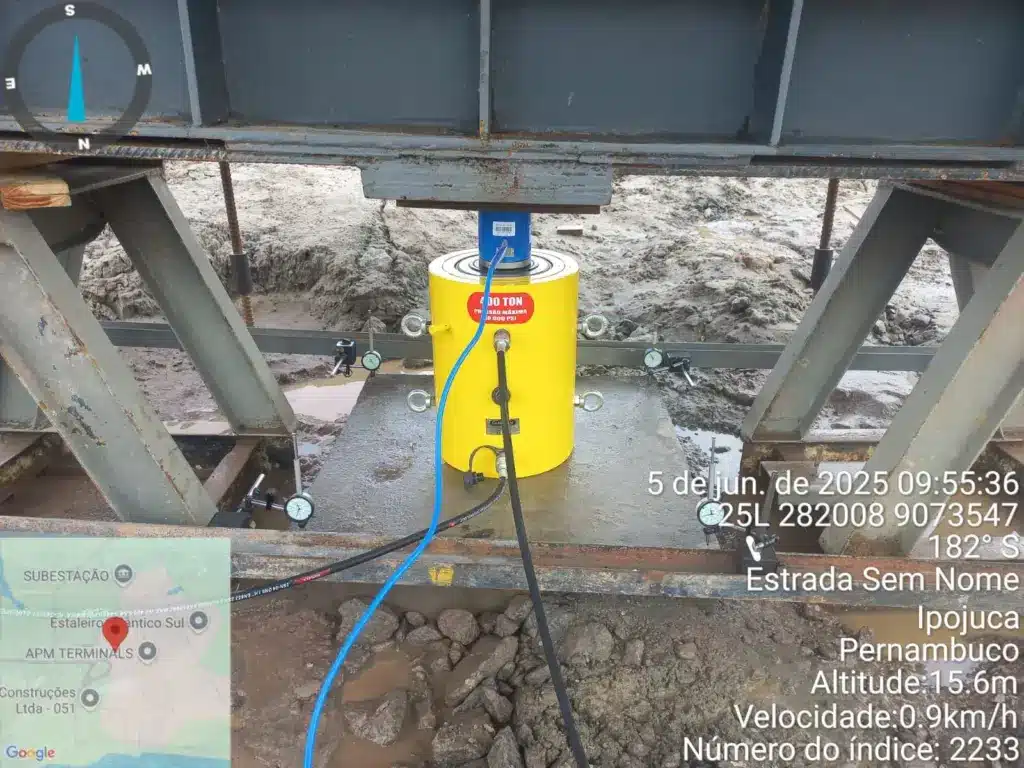

A preparação da área ao redor da estaca envolve a limpeza rigorosa do entorno e o correto arrasamento e regularização do topo do elemento de teste, garantindo uma superfície perfeitamente plana e perpendicular ao eixo do fuste para centralização do macaco hidráulico. A montagem exige uma infraestrutura mecânica e eletrônica dedicada:

• Dispositivos de Aplicação de Carga: Composto por um ou mais macacos hidráulicos de alta capacidade acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

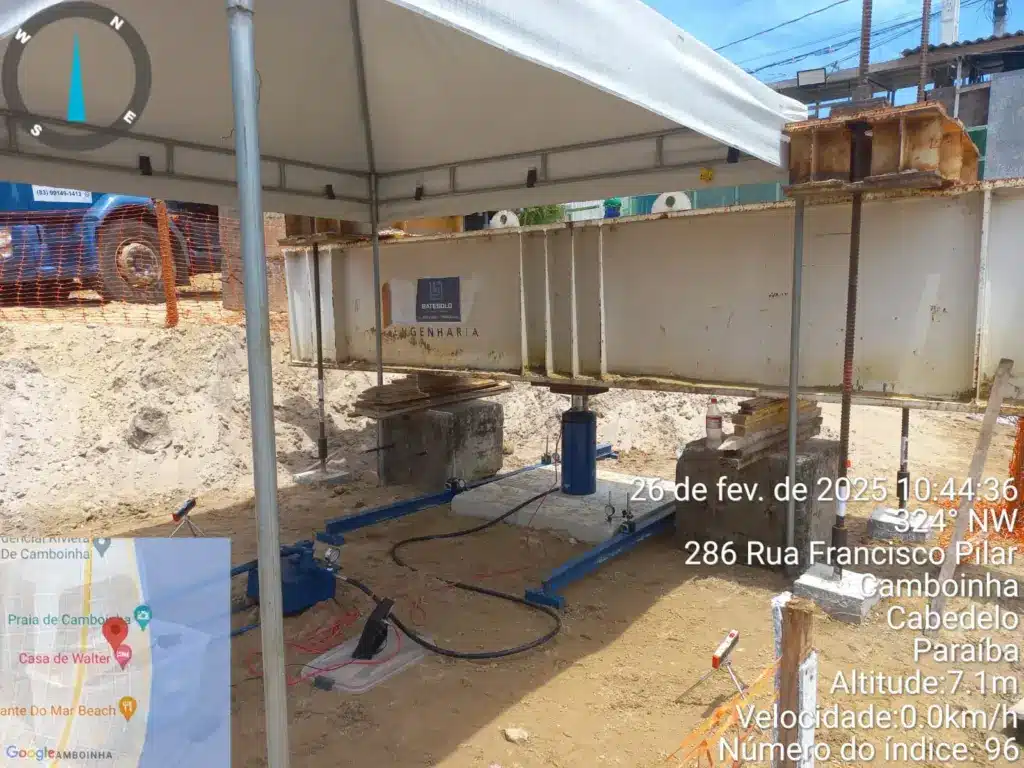

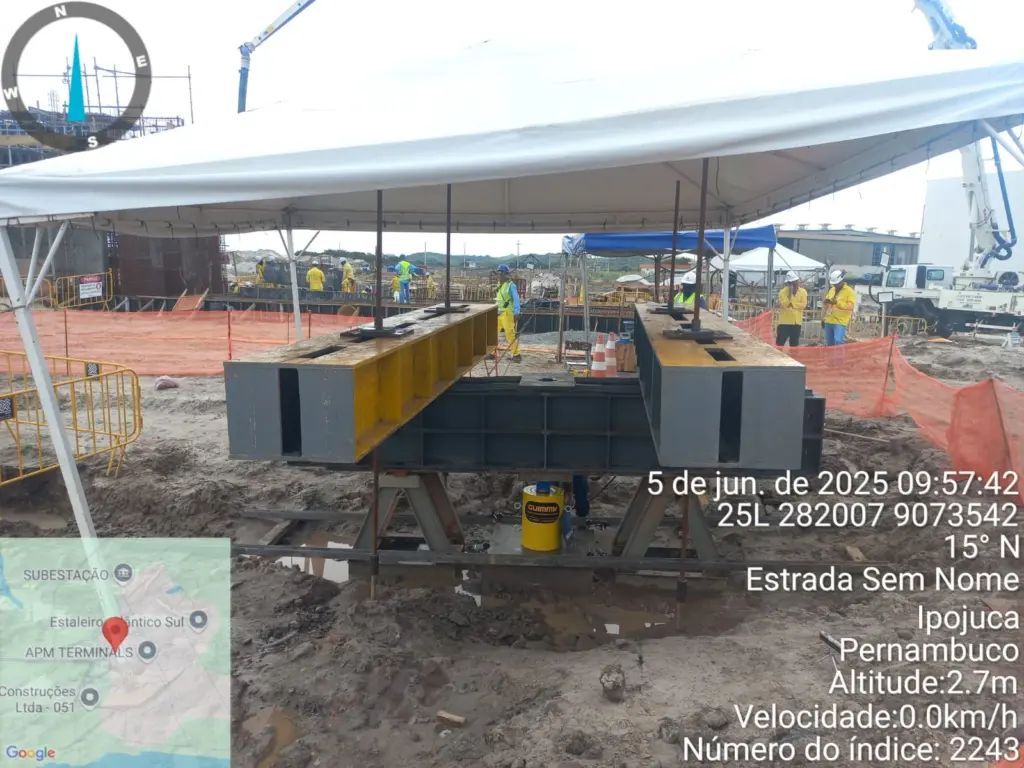

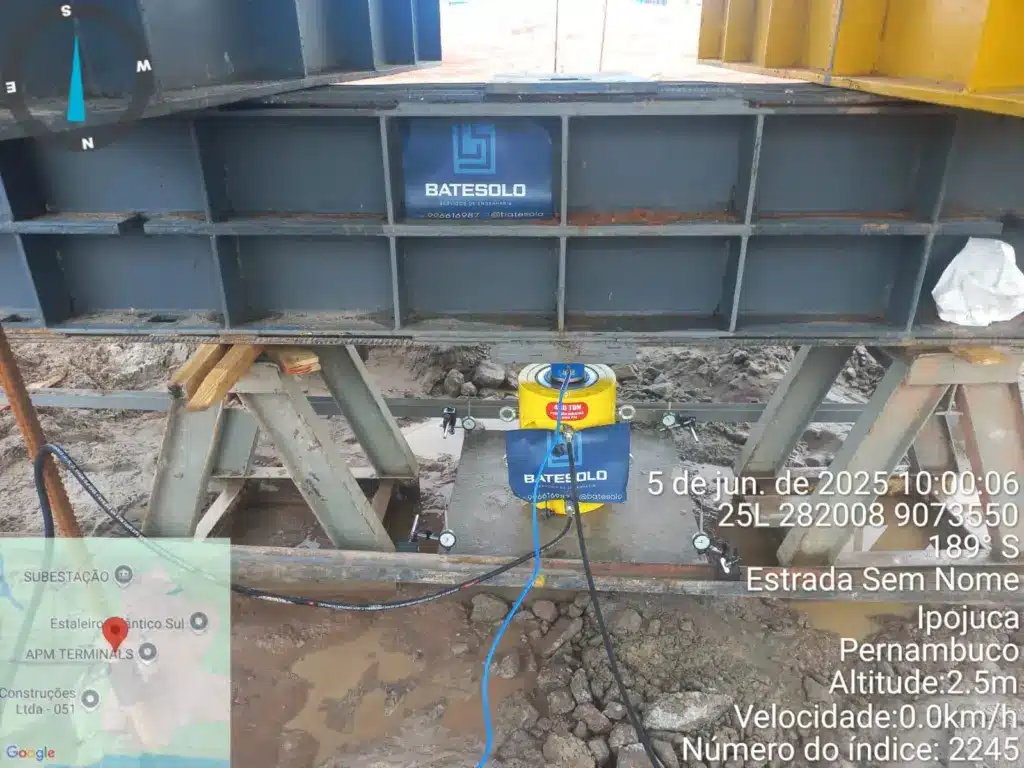

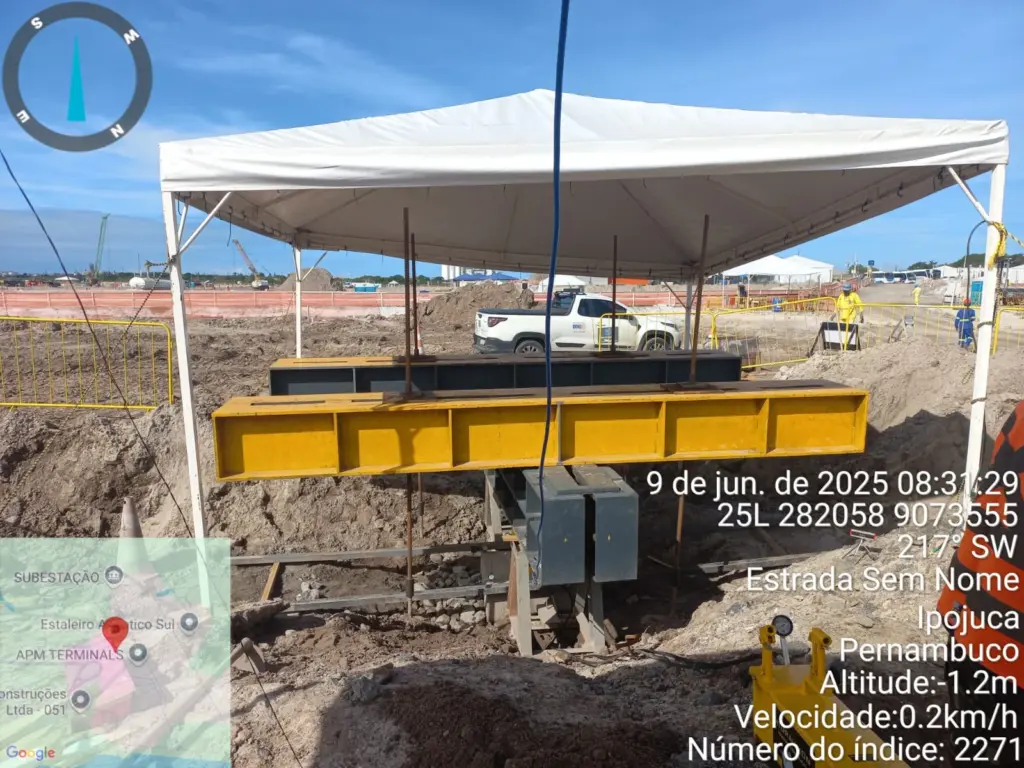

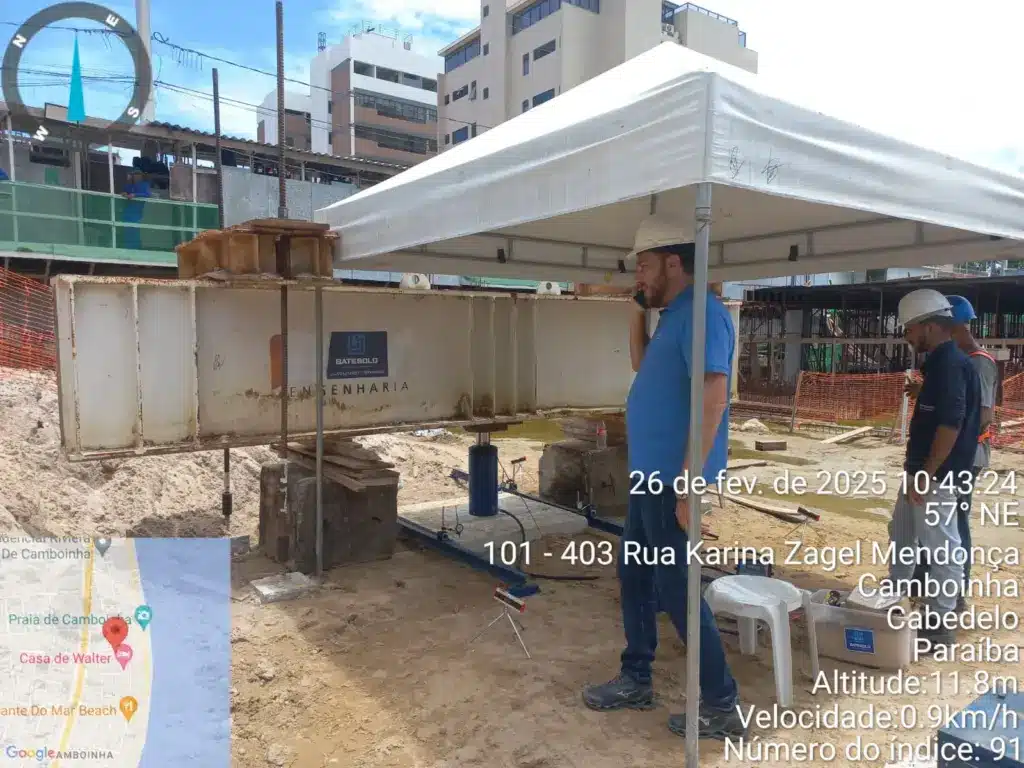

• Sistema de Reação (Ancoragem): Estrutura de aço de alta rigidez dimensionada para resistir à força oposta exercida pelo macaco hidráulico. Pode ser constituída por um sistema de “peso morto” (toneladas de blocos de concreto) ou por vigas de reação travadas em estacas tirantes auxiliares;

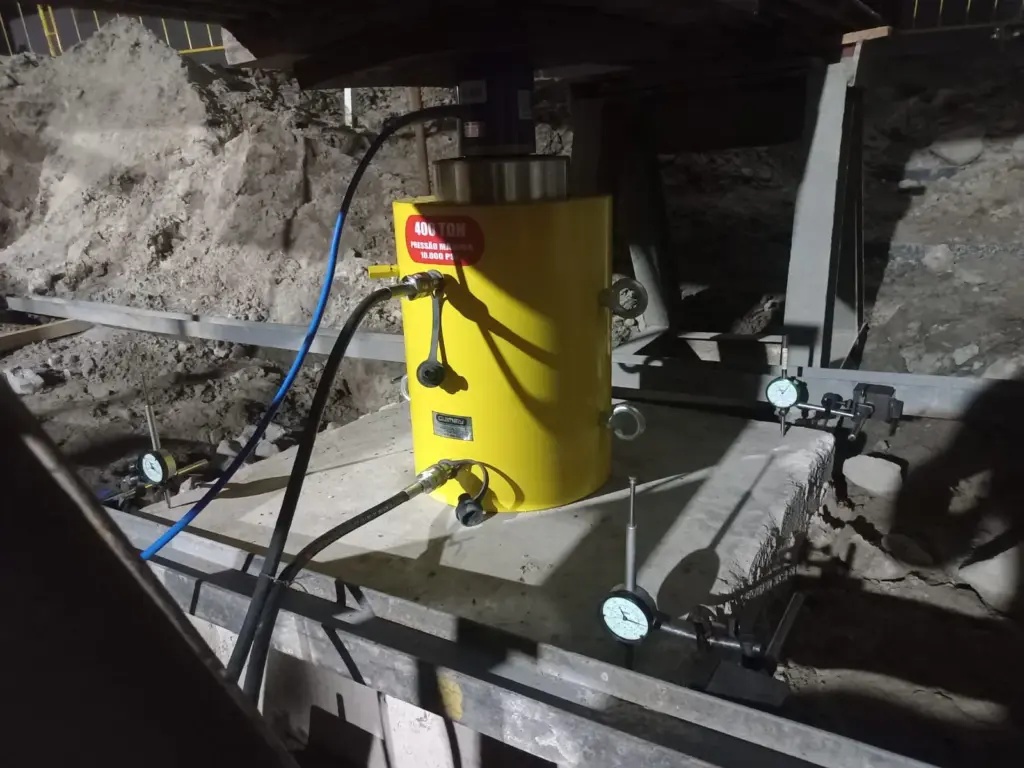

• Instrumentos de Medição de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos digitais ($LVDT$) instalados simetricamente nas bordas do bloco de coroamento e fixados em vigas de referência independentes (vigas magnéticas), isoladas do sistema de reação.

Execução do Teste e Monitoramento Controlado

Conforme as diretrizes normativas, a carga limite do ensaio é introduzida em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista). Durante a execução do teste, a força aplicada e os microdeslocamentos resultantes são monitorados e registrados constantemente em cada patamar. Cada incremento de pressão é mantido estável até que as leituras indiquem a completa estabilização das deformações do solo, garantindo que os dados coletados reflitam com precisão o comportamento real da fundação.

Interpretação dos Resultados e Emissão de Relatórios

Ao atingir a carga máxima programada (geralmente 200% da carga de trabalho), o carregamento é mantido estável em um patamar de permanência prolongado (de 12 a 24 horas), seguido de um descarregamento fracionado para isolar a deformação plástica residual acumulada no solo.

Após a realização do teste, os dados de força e recalque são processados matematicamente para a plotagem da curva carga x deslocamento. Através de métodos analíticos consagrados na mecânica dos solos (como os critérios de Van der Veen ou Davisson), os engenheiros geotécnicos elaboram relatórios detalhados determinando a carga de ruptura real da fundação profunda e validando o coeficiente de segurança do projeto.

Escopo de Aplicações Práticas no Setor Construtivo

A versatilidade e a precisão da prova de carga estática tornam sua aplicação indispensável em múltiplos cenários de mercado:

• Avaliação de Fundações em Edificações: Em edifícios residenciais e comerciais verticais de múltiplos pavimentos, a PCE é vital para controlar recalques elásticos e plásticos, garantindo o suporte seguro das cargas de serviço previstas;

• Testes em Estruturas de Concreto e Aço: Ensaio mandatório em obras de infraestrutura de grande escala — como pontes, viadutos, complexos portuários e parques eólicos —, onde as estacas de concreto ou aço são submetidas a severas ações dinâmicas, forças transversais e momentos fletores acentuados;

• Estudos de Reforço e Manutenção Estrutural: Nos projetos de retrofit, reabilitação ou ampliação de layouts industriais, a PCE é aplicada para avaliar a capacidade portante remanescente de estacas antigas, determinando com exatidão a necessidade e o dimensionamento de intervenções ou reforços preventivos;

• Projetos Sustentáveis e Infraestrutura Verde: No contexto da engenharia moderna e de projetos sustentáveis, a PCE atua como ferramenta de otimização ecoeficiente. Ao validar cientificamente a máxima capacidade portante do solo, o ensaio elimina o superdimensionamento de fundações, reduzindo diretamente a extração, o transporte e o consumo de matérias-primas como cimento, agregados e aço. Essa otimização diminui a pegada de carbono da construção e minimiza o impacto ambiental no canteiro de obras, aliando alta performance técnica à sustentabilidade ambiental.
