ENSAIOS DE PROVA DE CARGA SOBRE PLACA

Abordagens Iniciais sobre o Ensaio de Prova de Carga em Placa

O Ensaio de Prova de Carga em Placa consolida-se como a metodologia mais direta, precisa e consagrada para a determinação das propriedades de deformabilidade e capacidade de carga admissível de uma camada de solo in situ.

Diferente de ensaios de penetração indiretos, como o SPT ou CPT, este ensaio submete o terreno a um estado real de tensões através do carregamento progressivo de uma placa rígida de aço. O objetivo é simular fielmente o comportamento mecânico que o solo apresentará quando receber os esforços de fundações superficiais (sapatas e radiers) ou de camadas de pavimentos.

No panorama técnico brasileiro, o procedimento é rigorosamente normatizado pela ABNT NBR 6489 (Solo — Prova de carga em placa direta — Método de ensaio), atuando de forma complementar às diretrizes de projeto da ABNT NBR 6122 (Projeto e Execução de Fundações). O ensaio consiste na aplicação vertical e gradual de forças por meio de um macaco hidráulico contra um sistema de reação estável, medindo-se simultaneamente os recalques (deformações) do solo associados a cada estágio de pressão.

Benefícios Técnicos do Ensaio de Prova de Carga em Placa

A inserção deste ensaio no plano de investigação geotécnica e no controle tecnológico de uma obra confere dados empíricos robustos, gerando impactos diretos na qualidade, estabilidade e viabilidade econômica do projeto.

Aumento Qualitativo da Segurança Estrutural

O principal benefício do ensaio em placa é a eliminação do risco geotécnico associado a estimativas teóricas preliminares. Como os parâmetros de resistência e rigidez são obtidos diretamente no campo, engenheiros conseguem mapear o comportamento real de ruptura e deformação do solo sob o bulbo de tensões projetado. Isso previne falhas catastróficas por perda de capacidade portante ou o surgimento de recalques diferenciais excessivos que causam trincas e danos à superestrutura.

Validação de Projetos de Engenharia

Realizar a prova de carga em placa funciona como um mecanismo de auditoria para validar as premissas adotadas na memória de cálculo do projeto estrutural e geotécnico. Os dados obtidos confirmam se os coeficientes de segurança estipulados estão adequados às reais condições do terreno, atestando que as fundações e subfontes suportarão os carregamentos nominais previstos de forma totalmente segura e controlada.

Redução de Custos com Manutenção e Otimização Financeira

Ao identificar o comportamento exato do solo antes ou durante a fase inicial da construção, previnem-se intervenções corretivas e de reforço estrutural pós-obra (como submuramentos ou injeções de resinas), que costumam apresentar custos altíssimos. Adicionalmente, quando o ensaio comprova que o solo possui uma capacidade de suporte superior às estimativas conservadoras dos métodos teóricos, torna-se possível otimizar o projeto, reduzindo as dimensões de sapatas ou a espessura de camadas de pavimento, o que gera uma economia de insumos direta e imediata.

Vantagens dos Ensaios de Prova de Carga em Placa

O método destaca-se no setor da construção civil por oferecer vantagens competitivas e analíticas exclusivas em relação a ensaios meramente correlacionais.

Resultados Precisos, Confiáveis e Diretos

A principal vantagem da prova de carga em placa é a obtenção direta da relação entre a Pressão Aplicada ($sigma$) e o Recalque ($ρ$), sem a necessidade de aplicação de fórmulas empíricas de conversão. Os dados de campo geram uma curva de deformação limpa e precisa, fornecendo de forma exata o Módulo de Reação do Solo (Coeficiente de Recalque – $k_s$), parâmetro indispensável para o cálculo moderno de radiers e pisos industriais através de softwares de elementos finitos.

Aplicação em Diferentes Tipos de Solo e Versatilidade

Trata-se de uma ferramenta altamente versátil, aplicável a uma ampla gama de perfis geotécnicos, desde solos granulares (areias), onde ensaios de amostragem são complexos, até solos coesivos (argilas) e terrenos heterogêneos aterrados. Independentemente do cenário local, o ensaio consegue isolar as propriedades mecânicas da camada ensaiada de forma clara e representativa.

Flexibilidade em Projetos de Construção

A agilidade na interpretação dos resultados confere grande flexibilidade para a equipe de engenharia. Caso o ensaio em placa aponte uma camada local de solo compressível ou de menor resistência, o projeto pode ser ajustado em tempo real, permitindo a substituição local do solo por um colchão de brita ou o rearranjo geométrico das sapatas sem comprometer o cronograma macro da obra.

Metodologia de Execução e Instrumentação em Campo

Para assegurar a fidelidade dos dados obtidos, o ensaio em placa deve seguir criteriosamente as etapas operacionais e normativas estipuladas.

Preparação do Local para o Ensaio

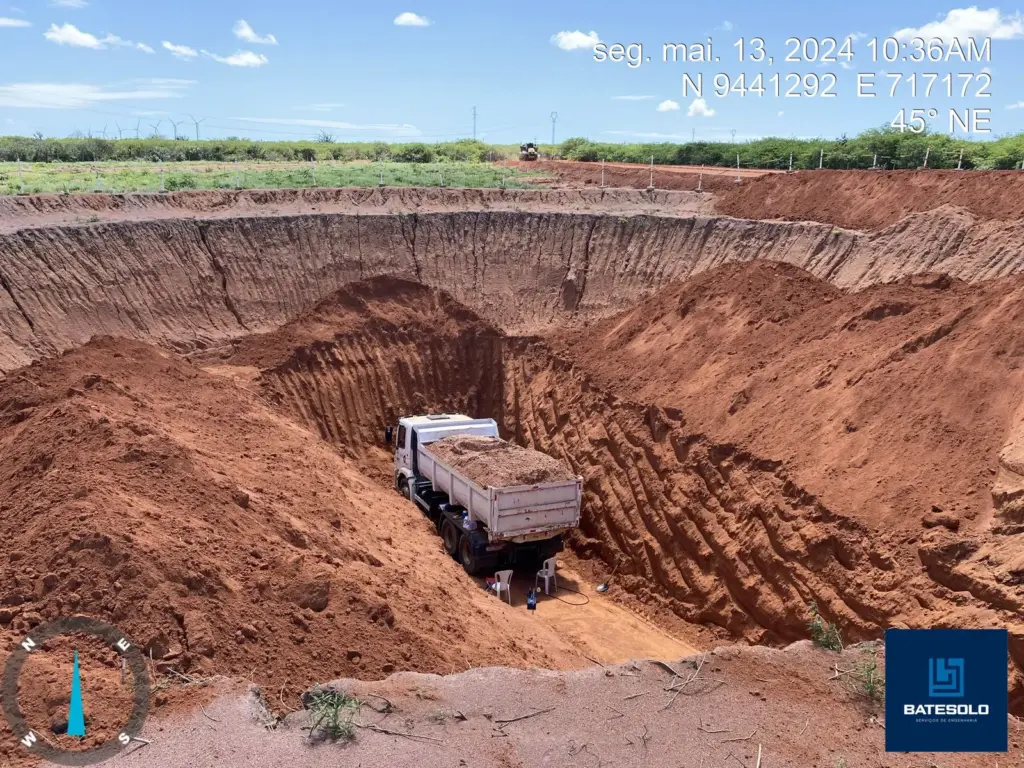

O primeiro passo consiste na abertura de uma cava até a cota exata programada para o assentamento da fundação ou pavimento. O fundo da escavação deve ser cuidadosamente regularizado, aplainado e limpo, removendo-se qualquer porção de solo amolgado ou materiais soltos. Uma camada milimétrica de areia fina ou gesso pode ser aplicada para garantir o perfeito contato e nivelamento entre a placa de aço e o terreno.

Equipamentos Necessários para a Execução

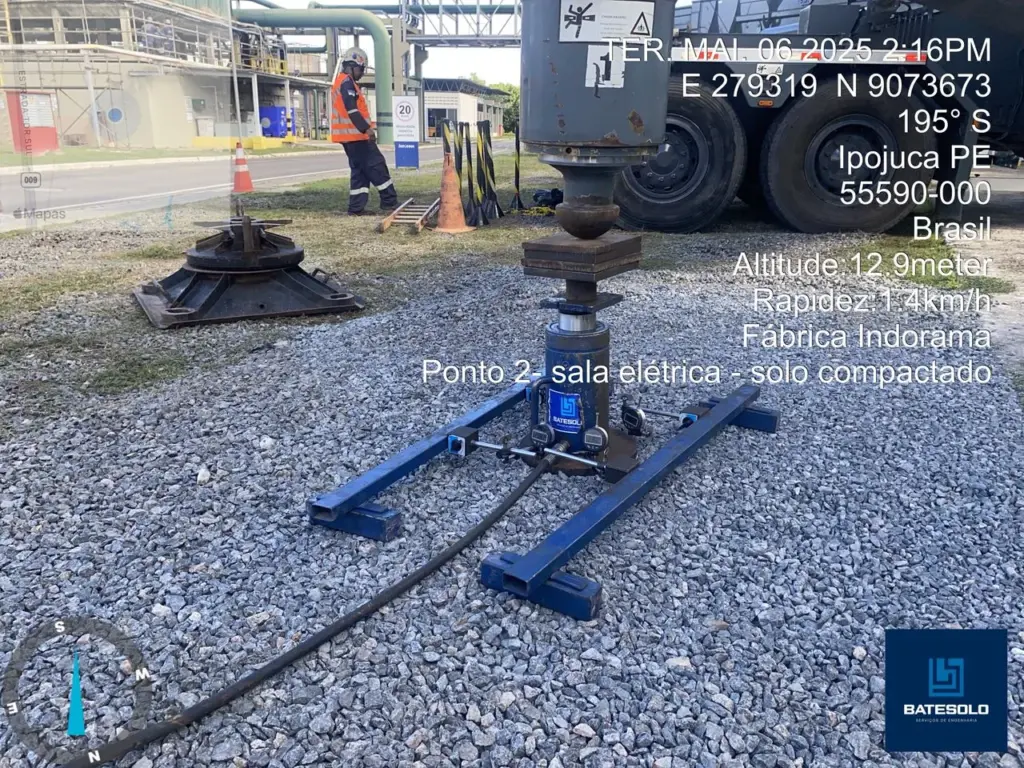

O arranjo instrumental de alta rigidez e sensibilidade para o ensaio compreende:

• Placas de Carga Rígidas: Discos de aço maciço espessos com diâmetros padronizados (geralmente variando de 30 cm a 80 cm, sendo a de 80 cm muito comum para o dimensionamento de sapatas);

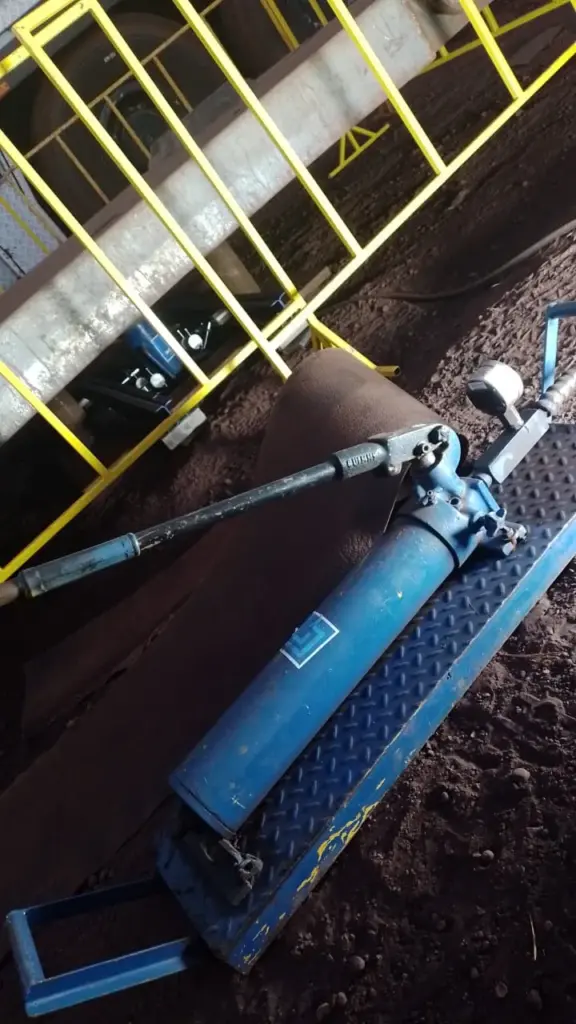

• Macaco Hidráulico com Bomba: Dispositivo responsável pela aplicação controlada dos incrementos de carga sobre a placa;

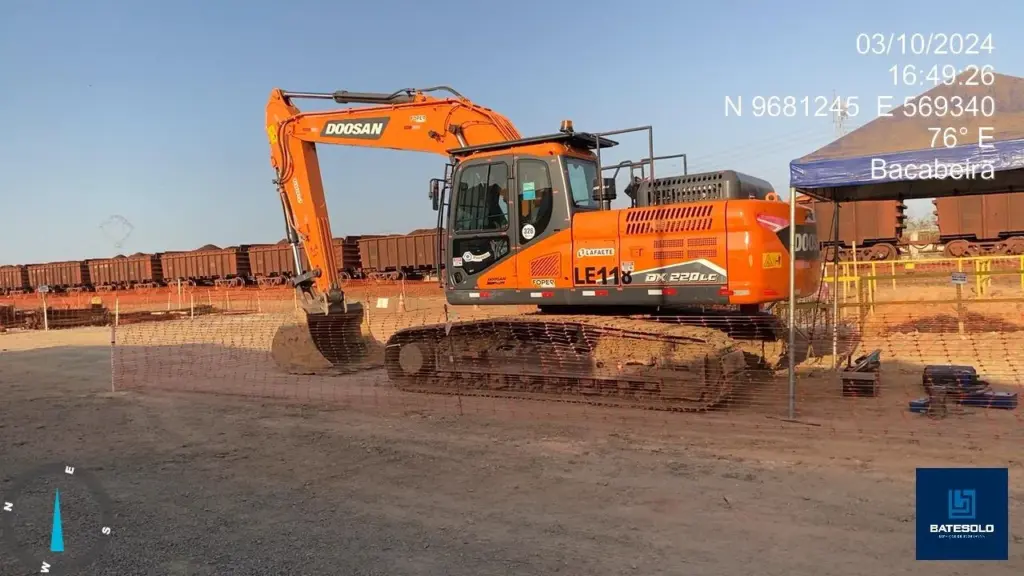

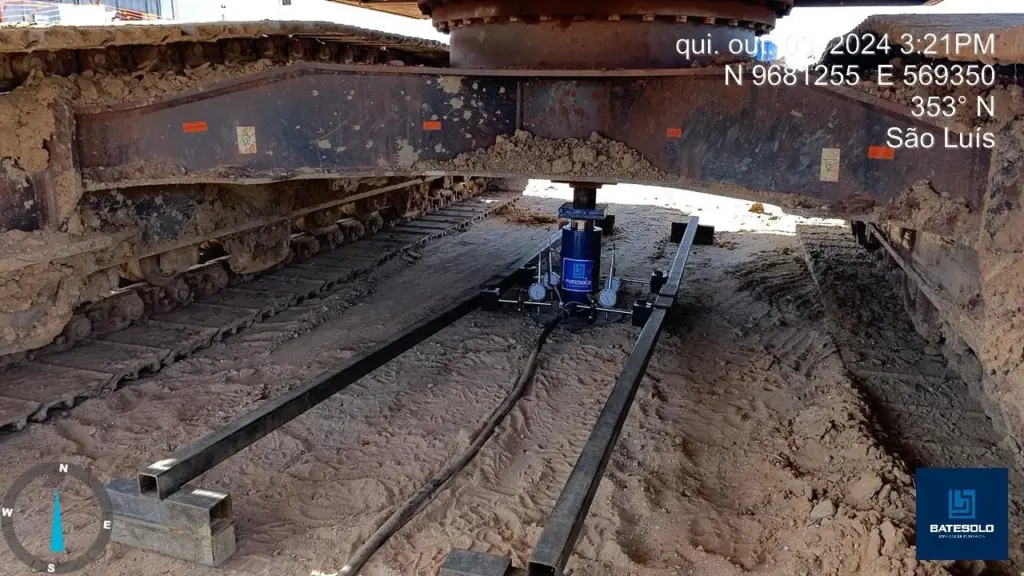

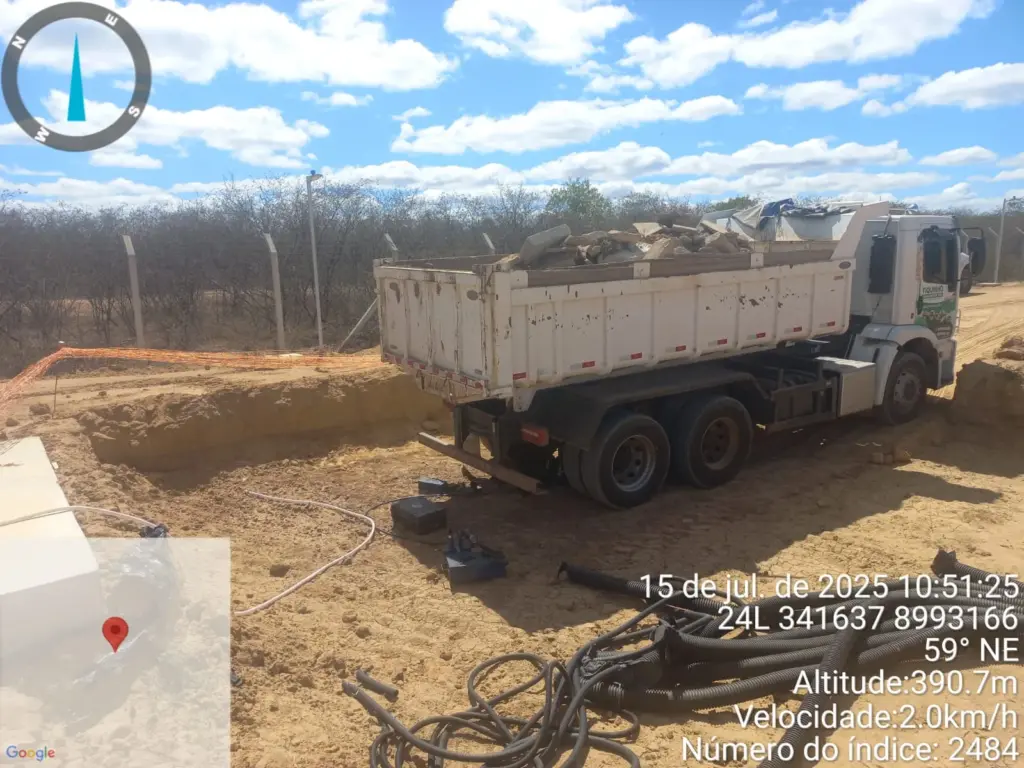

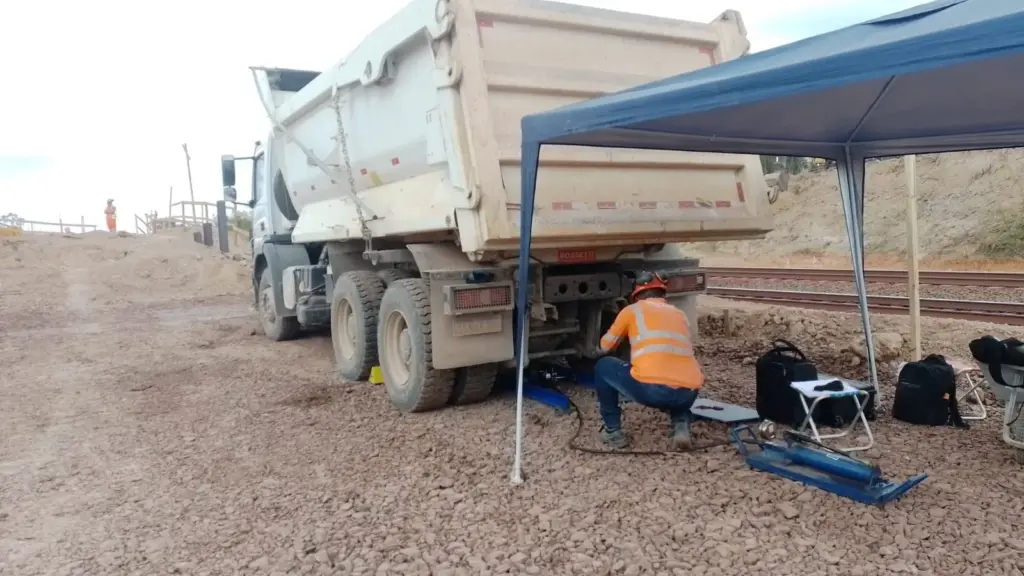

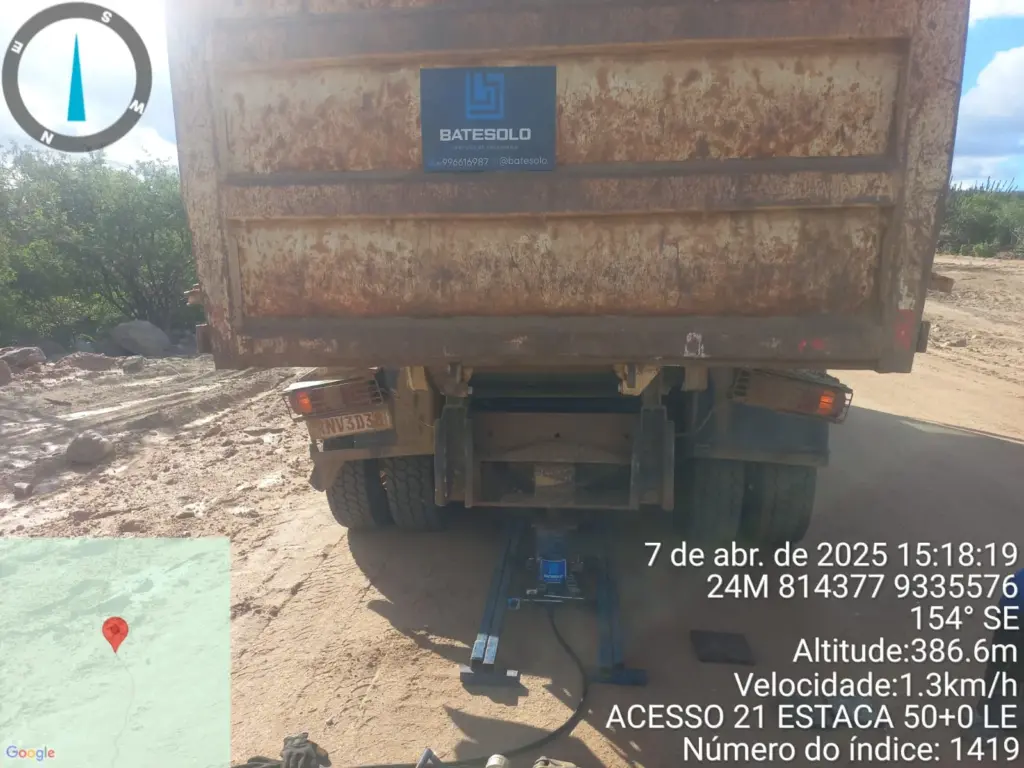

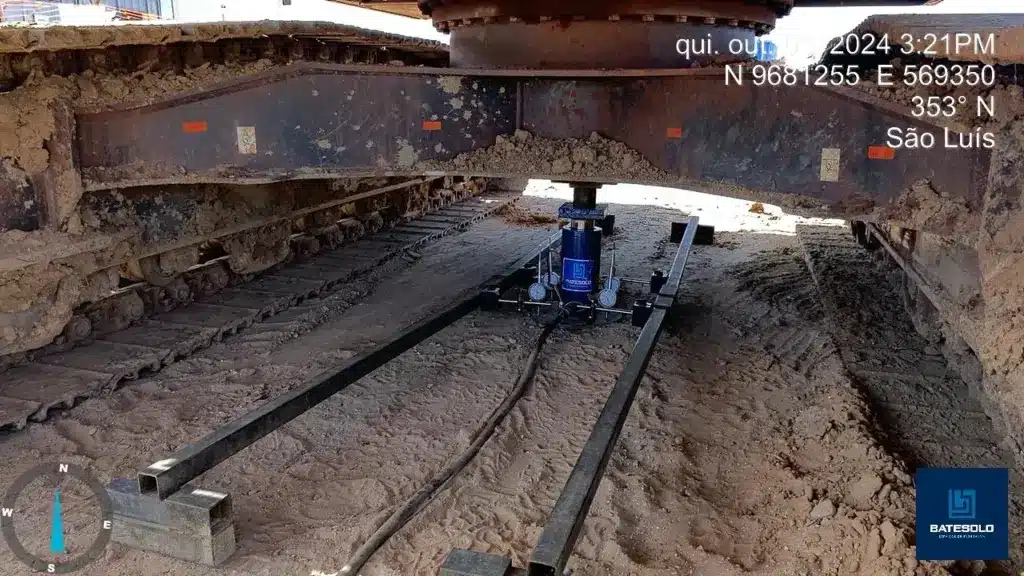

• Sistema de Reação: Estrutura pesada (viga metálica conectada a estacas ancoradas ou um cargueiro carregado com blocos de concreto/maquinário pesado) que serve de apoio para o macaco aplicar a força para baixo;

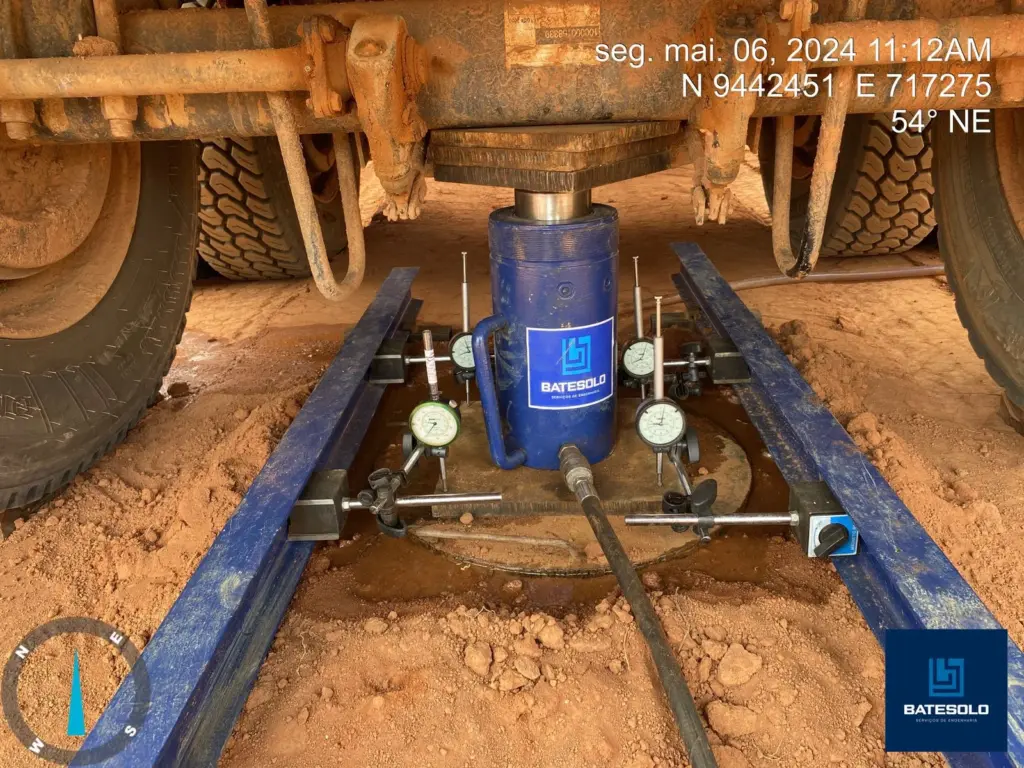

• Instrumentos de Medição (Defletômetros ou LVDTs): Relógios comparadores com precisão centesimal instalados em vigas de referência independentes (vias limpas), responsáveis por monitorar a evolução milimétrica dos recalques em múltiplos pontos da placa.

Interpretação dos Resultados Obtidos

A leitura conjunta da pressão aplicada e das deformações estabilizadas permite a plotagem do gráfico analítico. Através da análise geométrica da curva gerada, o engenheiro especialista identifica o ponto de ruptura nítida do solo ou adota critérios normativos baseados em limites de recalque admissíveis (por exemplo, o recalque correspondente a um determinado deslocamento fixado por norma) para definir a Carga Admissível do Solo com total segurança.

Aplicações Práticas dos Ensaios de Prova de Carga em Placa

A precisão do método estático direto faz com que ele seja extensamente empregado em frentes de trabalho críticas:

• Avaliação de Fundações Superficiais em Obras Civis: Utilizado diretamente no fundo das valas de sapatas e radiers de edifícios residenciais e comerciais, confirmando se o solo de fundação possui o módulo de elasticidade e a resistência necessários para o suporte seguro da edificação;

• Testes em Pavimentos e Estruturas de Suporte: Aplicação indispensável no dimensionamento e na homologação de subleitos e sub-bases de rodovias, ferrovias, pistas de aeroportos e pisos industriais de concreto. O ensaio fornece o Módulo de Resiliência e o valor do coeficiente $k$, cruciais para evitar trincas por fadiga nos pavimentos rígidos e flexíveis;

• Monitoramento e Homologação de Obras em Andamento: Executado em áreas que passaram por processos de melhoria ou compactação de solos (como aterros controlados ou estabilizações químicas), funcionando como o ensaio de controle tecnológico definitivo para aprovar e liberar as próximas etapas construtivas do canteiro.

Excelência em Engenharia Geotécnica: BATESOLO

A precisa determinação da capacidade portante e da deformabilidade do solo é a única garantia contra sinistros estruturais e patologias de recalque. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA, consolidada por seus 15 anos de sólida experiência e destacada liderança no mercado de geotecnia nacional, especializou-se na prestação de serviços de alta engenharia para empresas de médio e grande porte, com forte atuação nos setores de infraestrutura rodoviária, plantas industriais e edificações complexas.

Operando sob o mais rígido controle tecnológico em total conformidade com as normas ABNT NBR 6489 e NBR 6122, a BATESOLO mobiliza equipes de especialistas em campo, sistemas de reação robustos e instrumentação eletrônica aferida para realizar ensaios de prova de carga em placa com máxima agilidade e precisão analítica na entrega dos laudos.

Assegure a estabilidade e a otimização financeira das fundações e pavimentos do seu empreendimento com quem é referência técnica no setor. Para entender como nossos ensaios podem mitigar os riscos da sua operação, acesse o site oficial em batesolo.com.br ou entre em contato com nossa equipe técnica para agendar uma consultoria dedicada às necessidades do seu projeto.
