Ensaio placa de carga

Abordagens Iniciais sobre o Ensaio de Placa de Carga

O ensaio de placa de carga tecnicamente denominado Prova de Carga em Placa é um dos métodos de investigação geotécnica mais consolidados na engenharia civil.

Ele avalia a capacidade de carga admissível do solo e o comportamento de recalque das fundações superficiais sob condições reais de solicitação mecânica.

No Brasil, a execução e o balizamento técnico desse teste seguem rigorosamente as diretrizes da norma ABNT NBR 6489 (Prova de carga em placa – Solo).

O procedimento baseia-se na aplicação de incrementos sucessivos de carga vertical sobre uma placa de aço rígida posicionada diretamente no nível de assentamento previsto para a fundação. Esse arranjo simula com exatidão os esforços reais que serão transmitidos ao subsolo por elementos de fundação rasa, como sapatas, blocos e radieres.

Benefícios Técnicos do Ensaio de Placa de Carga

A incorporação da NBR 6489 no plano de controle tecnológico de uma obra oferece benefícios diretos que elevam o patamar de confiabilidade de todo o projeto civil.

Precisão nas Medições e Dados Conclusivos

A precisão nas medições é um dos principais benefícios que diferenciam o ensaio de placa de carga de outros métodos indiretos (como o SPT). Por testar a massa de solo diretamente in situ, o procedimento fornece dados numéricos exatos sobre a curva tensão-deformação e a resistência última do terreno. Essas medições são fundamentais para assegurar o dimensionamento correto das bases, evitando problemas futuros relacionados a fundações inadequadas ou subdimensionadas.

Redução de Erros Operacionais e Incertezas

Outro benefício importante é a redução de erros operacionais e incertezas geotécnicas durante a fase de implantação da obra. Ao obter parâmetros diretos do comportamento do solo sob estresse, o ensaio minimiza a dependência de correlações matemáticas teóricas, o que se traduz em um aumento da confiabilidade dos projetos. Com menos variáveis desconhecidas, o cronograma e o custo de execução das fundações são otimizados.

Aumento da Segurança Estrutural Global

O aumento da segurança é o aspecto vital que justifica a aplicação do ensaio de placa de carga. Ele promove que as estruturas civis sejam assentadas sobre horizontes de solo capazes de suportar as pressões de projeto sem sofrer deformações excessivas. Com isso, a integridade de longo prazo das construções é totalmente preservada, um fator crítico em obras de grande porte e infraestrutura, como pontes, viadutos e bases de aerogeradores.

Vantagens do Uso de Placas de Carga

O emprego de placas de carga rígidas instrumentadas traz vantagens competitivas e operacionais para os projetistas e construtores.

Versatilidade em Diferentes Aplicações

As placas de carga são ferramentas versáteis e eficazes para a avaliação de diferentes tipos de solo (coesivos e não coesivos) e variadas condições de carregamento. Suas principais aplicações em campo envolvem:

• Testes em fundações de edifícios: Validação da taxa admissível do solo para sapatas isoladas ou corridas;

• Monitoramento de estruturas existentes: Avaliação da capacidade de suporte remanescente do solo para projetos de reforma ou ampliação de pavimentos;

• Projetos de infraestrutura: Determinação do módulo de resiliência e do coeficiente de recalque vertical ($k$) para bases de estradas, pistas de aeroportos e pisos industriais de concreto.

Facilidade de Instalação e Agilidade em Campo

A montagem e a preparação do ensaio de placa de carga são caracterizadas por um fluxo de trabalho direto, o que facilita a execução dos testes em campo. Com um processo de instalação rápido por equipes experientes, o tempo de espera para a obtenção dos resultados é reduzido. Essa agilidade é crucial em projetos com prazos apertados e cronogramas de escavação agressivos.

Custo-Benefício a Longo Prazo

O custo-benefício do uso de placas de carga é altamente significativo para o orçamento global da obra. Embora demande um investimento inicial de mobilização, os benefícios superam os custos devido a três fatores:

• Redução de retrabalhos e correções: Identificação de camadas de solo frágeis antes da concretagem das fundações;

• Maior durabilidade das estruturas: Ajuste ideal das tensões de trabalho aplicadas sobre o terreno;

• Economia em projetos futuros: Otimização geométrica das sapatas ao comprovar uma capacidade de suporte real superior à estimada por métodos teóricos conversadores.

Como Utilizar o Ensaio de Placa de Carga

A obtenção de resultados confiáveis em uma prova de carga em placa depende do cumprimento rigoroso de etapas sequenciais e do uso de instrumentação calibrada.

Passo a Passo da Instalação e Execução

O procedimento de campo é conduzido de forma metódica:

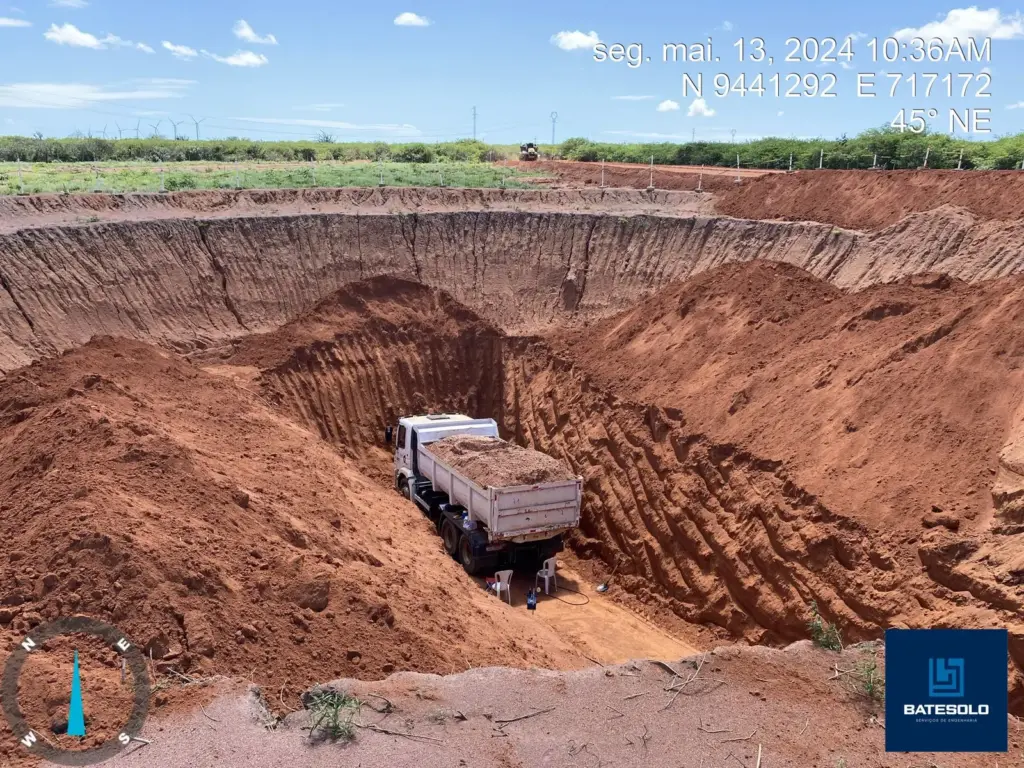

1. Preparação do Local: Escavação de uma vala até a cota de assentamento projetada da fundação. O fundo da cava deve ser plano, limpo e livre de solo amolecido ou obstruções;

2. Posicionamento da Placa: Aplicação de uma fina camada de areia fina para garantir o perfeito acoplamento e nivelamento da placa de aço rígida sobre o solo;

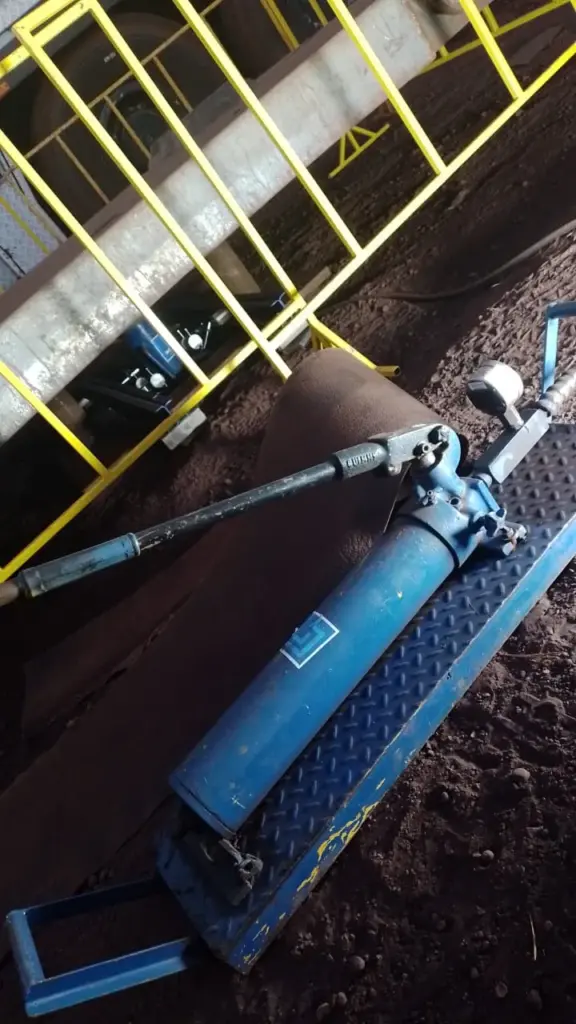

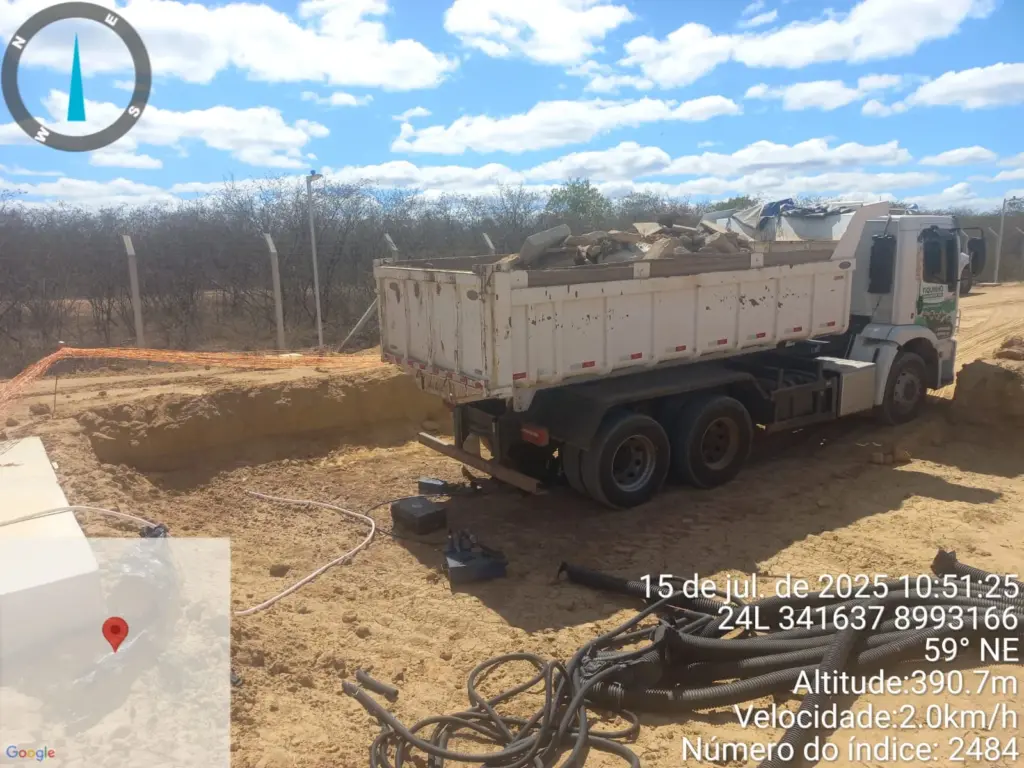

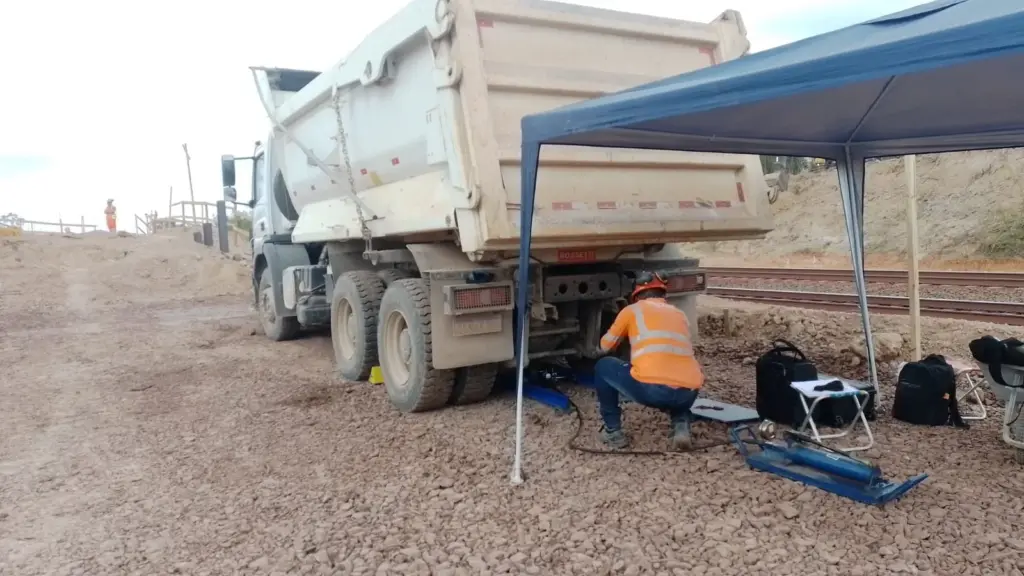

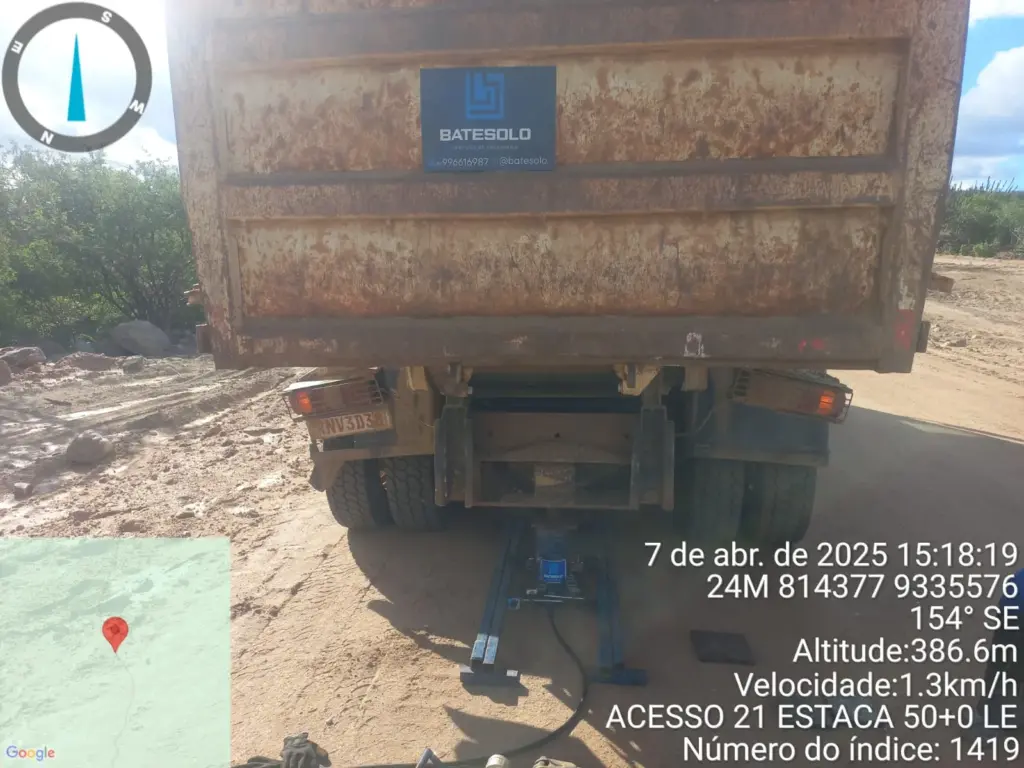

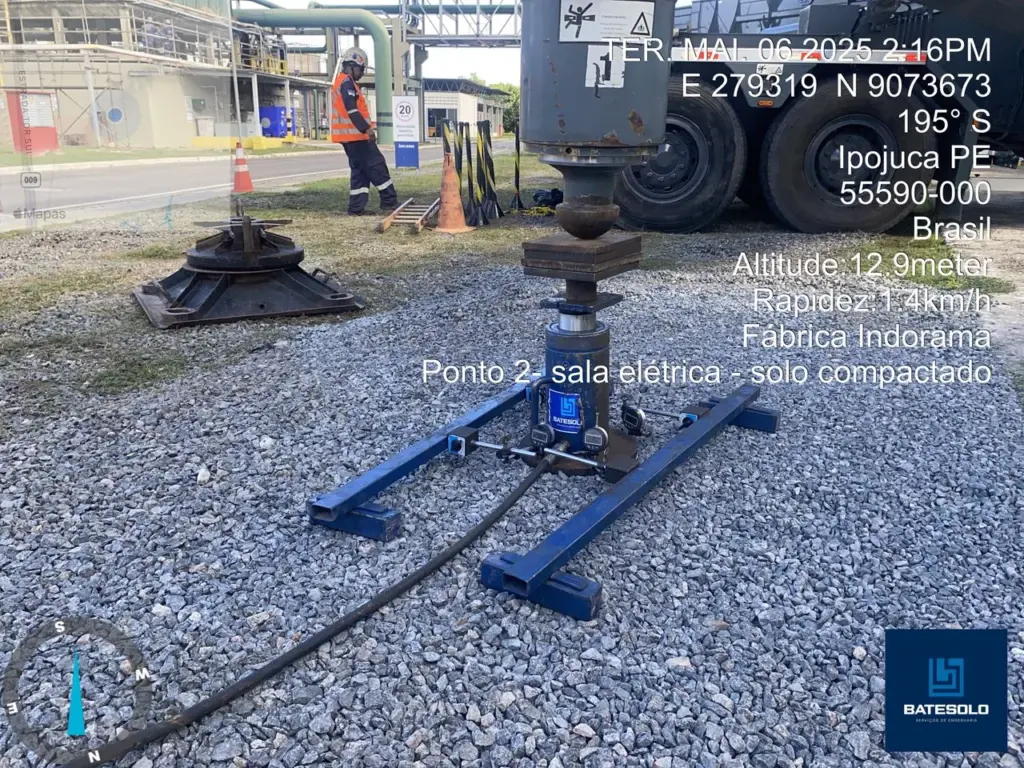

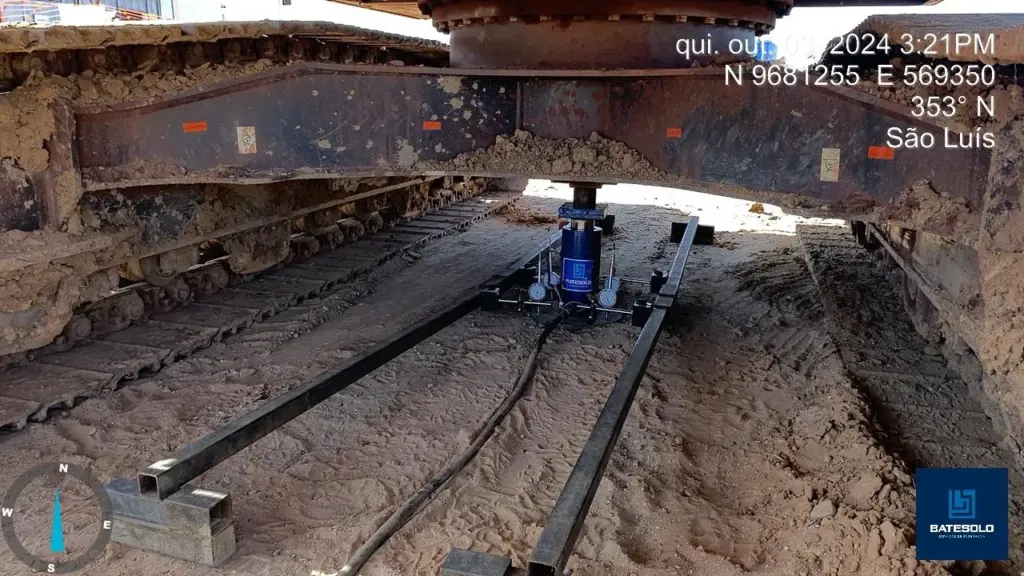

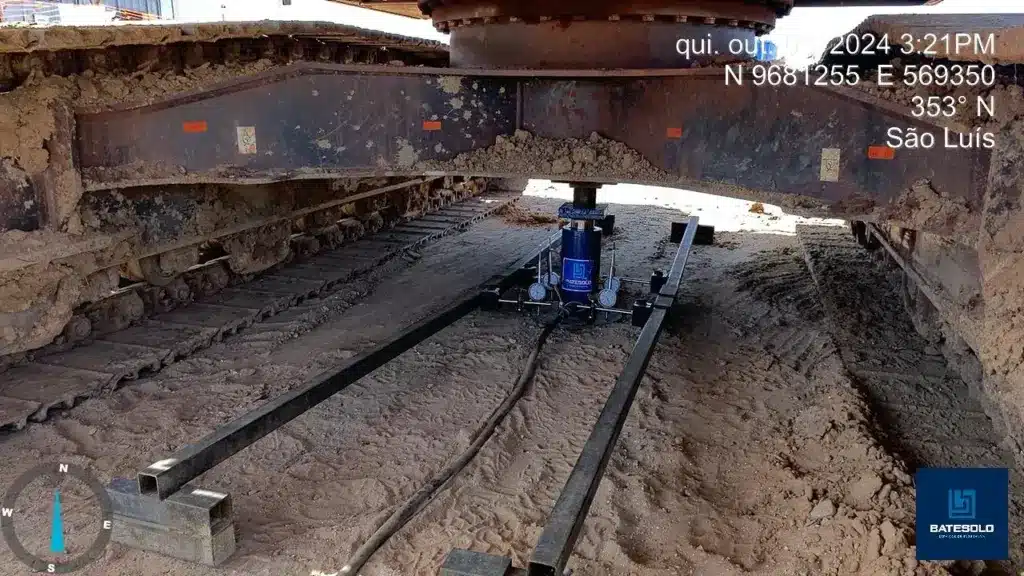

3. Montagem do Sistema de Reação: Instalação do macaco hidráulico centralizado e fixação das vigas metálicas que reagirão contra tirantes cravados no terreno ou contra um cargueiro pesado (lastro);

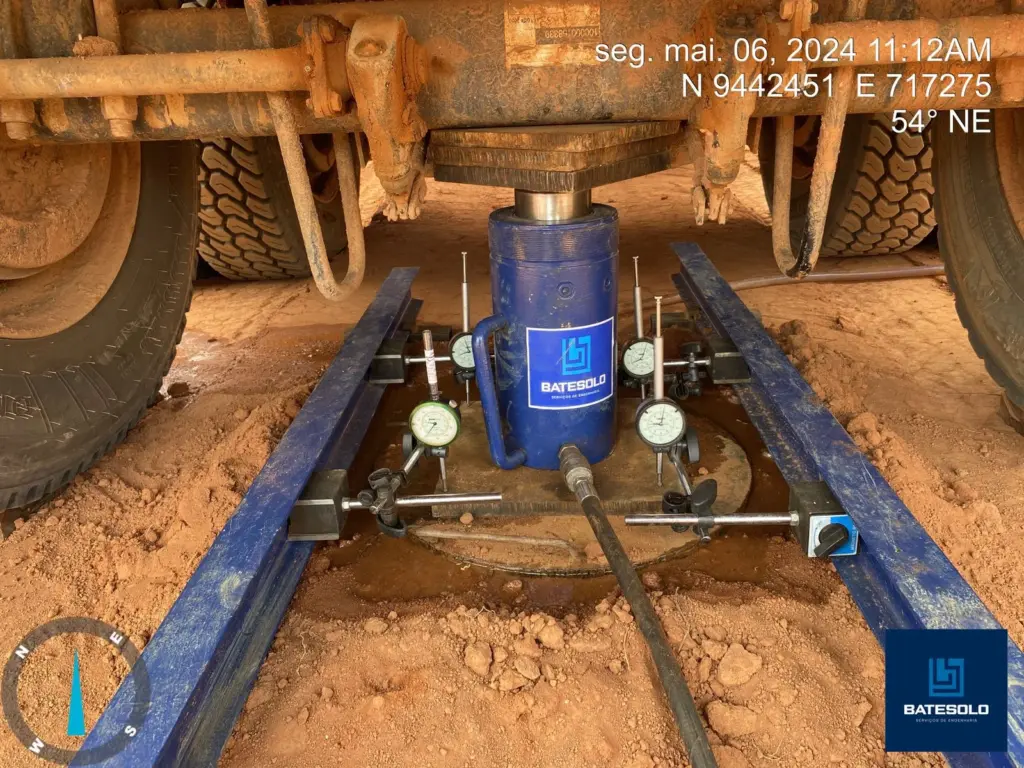

4. Aplicação Gradual de Carga: A força é aplicada em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada), monitorando-se os recalques continuamente por meio de relógios comparadores ou transdutores eletrônicos (LVDTs) com resolução de 0,01 mm.

Métodos de Calibração Eficazes

A calibração periódica de todos os instrumentos de campo é fundamental para assegurar a precisão jurídica e técnica dos laudos. As células de carga, manômetros e sensores de deslocamento devem passar por processos de calibração rastreáveis em laboratórios credenciados pela RBC (Rede Brasileira de Calibração). A utilização de equipamentos aferidos garante que os dados coletados sejam válidos e úteis para a modelagem matemática estrutural.

Interpretação dos Resultados

Interpretar os resultados do ensaio requer conhecimento técnico especializado em engenharia geotécnica. Os dados de força aplicada e deslocamento milimétrico acumulados em campo são processados para gerar a Curva Tensão-Recalque.

Os engenheiros analisam o comportamento dessa curva para determinar a pressão de ruptura do solo ou a pressão correspondente ao limite de deformação admissível estipulado pelo projeto. Os resultados obtidos são diretamente comparados com as especificações iniciais da estrutura, validando se o terreno possui a rigidez necessária ou se haverá necessidade de melhoria de solo ou alteração para fundações profundas.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

A validação direta da capacidade de suporte e deformabilidade do terreno afasta riscos geotécnicos e confere previsibilidade técnica para as obras de engenharia civil. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA executa ensaios de prova de carga em placa em estrita conformidade com os requisitos da NBR 6489/2019, utilizando sistemas de reação de alta capacidade, macacos hidráulicos controlados e instrumentação de leitura de alta precisão para fornecer laudos técnicos conclusivos.

Entre em contato com a equipe de engenharia da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar suas investigações de campo e programar a realização das provas de carga de sua obra.
