Prova de carga dinâmica norma

Diretrizes Técnicas da prova de carga dinâmica norma

A prova de carga dinâmica norma (frequentemente associada à sigla PDA, do inglês Pile Driving Analyzer) é um ensaio geotécnico de alta deformação regulamentado para determinar a capacidade de carga de ruptura e avaliar a integridade estrutural de elementos de fundação profunda.

Este ensaio baseia-se nos princípios da propagação de ondas unidimensionais de tensão no fuste de estacas. A sua aplicação é indispensável para validar as premissas de projeto e garantir a segurança, estabilidade e conformidade normativa de fundações em obras de infraestrutura e edificações de grande porte.

Definição e relevância do método

O procedimento consiste na aplicação de um impacto mecânico de alta energia no topo da estaca. Esse golpe gera uma onda de compressão que viaja ao longo do fuste até a ponta, sendo parcialmente refletida de volta em função da resistência friccional do solo e de variações na geometria ou propriedades do material da estaca.

A relevância deste ensaio reside no fornecimento de dados físicos irrefutáveis sobre a interação solo-estrutura, quantificando de forma direta o atrito lateral e a resistência de ponta mobilizados em campo.

Normas e Regulamentações Aplicáveis

Para que os resultados possuam validade jurídica, técnica e pericial, a prova de carga dinâmica deve seguir rigorosamente os critérios estipulados pelas instâncias normativas nacionais e internacionais:

• ABNT NBR 13208: É a norma brasileira específica que padroniza os ensaios de carregamento dinâmico em fundações profundas, detalhando as diretrizes para a instrumentação, calibração, procedimentos executivos de campo e os formatos de apresentação dos relatórios técnicos;

• ABNT NBR 6122: Norma que rege o projeto e a execução de fundações no Brasil, definindo a amostragem mínima necessária de estacas a serem testadas no canteiro e os fatores de segurança aplicáveis;

• ASTM D4945: Diretriz técnica norte-americana (Standard Test Method for High-Strain Dynamic Testing of Deep Foundations) que serve de base global para o desenvolvimento e homologação dos softwares de análise de ondas;

• ASTM D7383: Norma complementar focada em métodos avançados de modelagem e avaliação de integridade dinâmica.

A conformidade com essas regulamentações assegura que os ensaios sejam realizados sob padrões de engenharia reconhecidos, garantindo a rastreabilidade e a qualidade das medições.

Diferença entre Prova de Carga Dinâmica e Estática

A escolha entre os métodos estático e dinâmico baseia-se em critérios logísticos, econômicos e operacionais, diferenciando-se essencialmente pelo regime de aplicação de forças:

Prova de Carga Estática

• Aplicação da Carga: Gradual e por estágios sucessivos de longa duração através de macacos hidráulicos de alta capacidade;

• Estrutura Auxiliar: Exige um arranjo complexo e robusto de reação (peso morto ou estacas tirantes ancoradas);

• Comportamento: Mede o recalque e a deformação estática pura do solo sob cargas de serviço permanentes;

• Tempo de Execução: Ciclos operacionais que duram dias para cada elemento ensaiado.

Prova de Carga Dinâmica (Norma)

• Aplicação da Carga: Instantânea e rápida através do impacto mecânico de um martelo de queda livre;

• Estrutura Auxiliar: Dispensa sistemas de reação complexos, utilizando o próprio fuste da estaca instrumentada;

• Comportamento: Avalia as forças e velocidades de propagação da onda gerada pelo choque de alta energia;

• Tempo de Execução: Procedimento ágil concluído em poucas horas por estaca, otimizando a rotina do canteiro.

Benefícios do Controle Dinâmico Normatizado

A implementação sistemática da prova de carga dinâmica norma confere vantagens que impactam positivamente a matriz de riscos e a saúde financeira do empreendimento.

Aumento da segurança estrutural

Os sensores de campo medem o nível de tensões de compressão e tração aplicados na seção da estaca. Os relatórios gerados permitem ao corpo de engenheiros rastrear e mapear descontinuidades no material (como trincas, nichos de concretagem ou reduções de diâmetro) antes do adensamento das cargas da superestrutura, mitigando riscos de sinistros estruturais e recalques diferenciais catastróficos.

Economia de tempo e recursos

Por ser um método ágil e de rápida mobilização, a técnica reduz drasticamente o tempo gasto na validação tecnológica das fundações. A eliminação de estruturas pesadas de reação diminui custos logísticos e operacionais. Adicionalmente, ao fornecer a capacidade de carga real do terreno, a NBR 6122 permite refinar o dimensionamento e otimizar o comprimento das próximas estacas, evitando o superdimensionamento e o desperdício de concreto e aço.

Melhoria na confiabilidade dos resultados

Diferente de estimativas empíricas indiretas retiradas de relatórios de sondagem, o ensaio dinâmico traduz numericamente a resistência real oferecida pelo solo no instante do impacto. Isso assegura que as tomadas de decisão em campo e em escritório técnico sejam embasadas por dados empíricos de alta fidelidade.

Procedimento Executivo do Ensaio em Campo

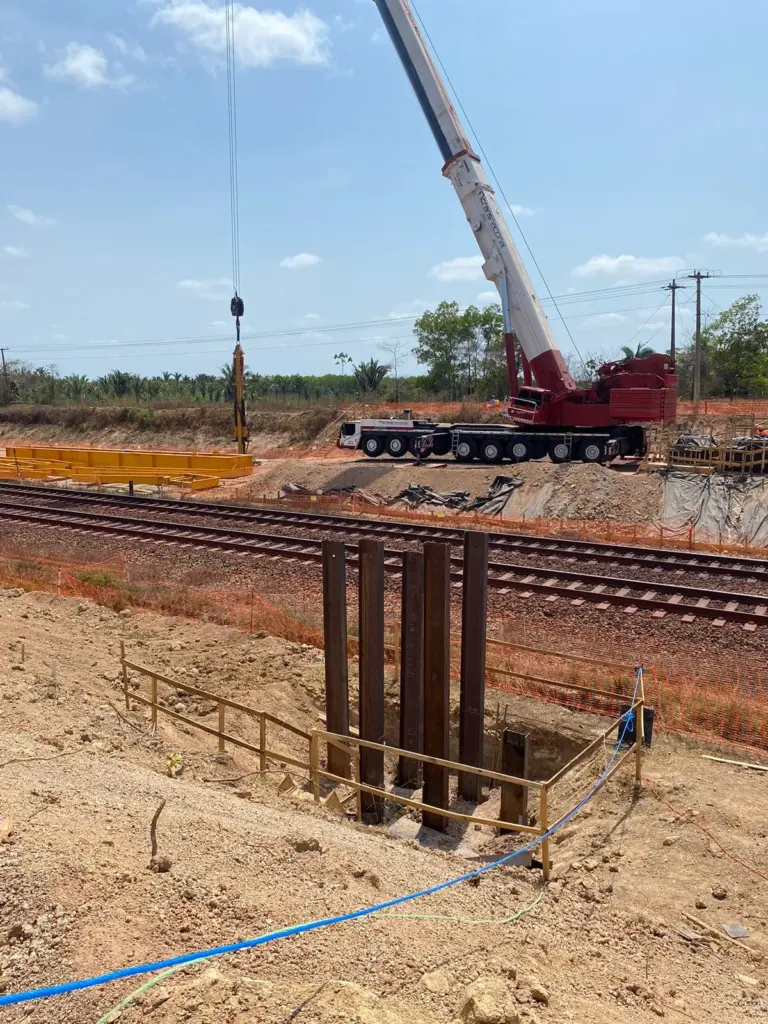

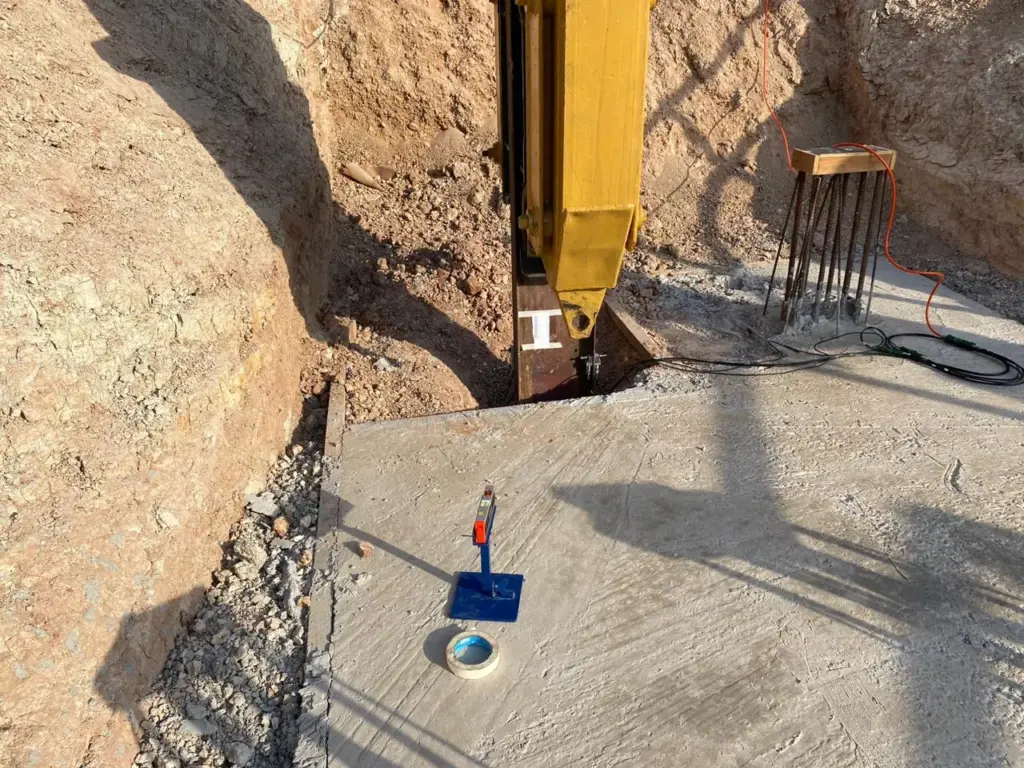

A execução técnica da prova de carga dinâmica norma exige instrumentação calibrada e o cumprimento rigoroso de uma rotina sequencial no canteiro.

Equipamentos e instrumentação técnica necessários

O monitoramento eletrônico de alta frequência mobiliza os seguintes dispositivos:

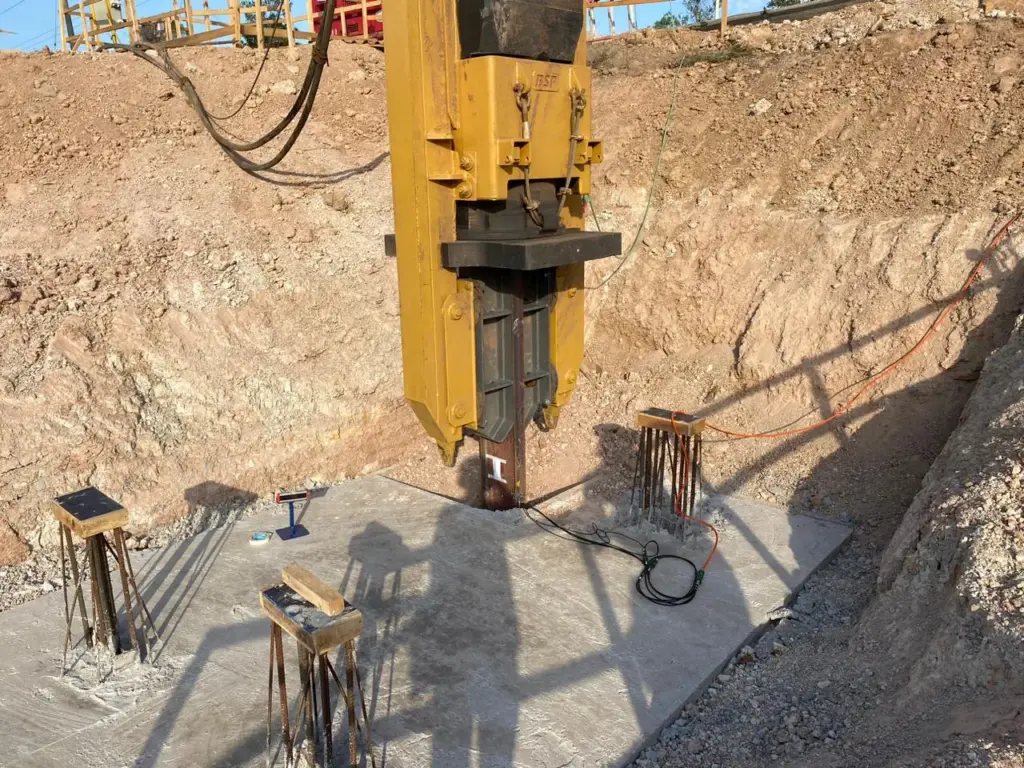

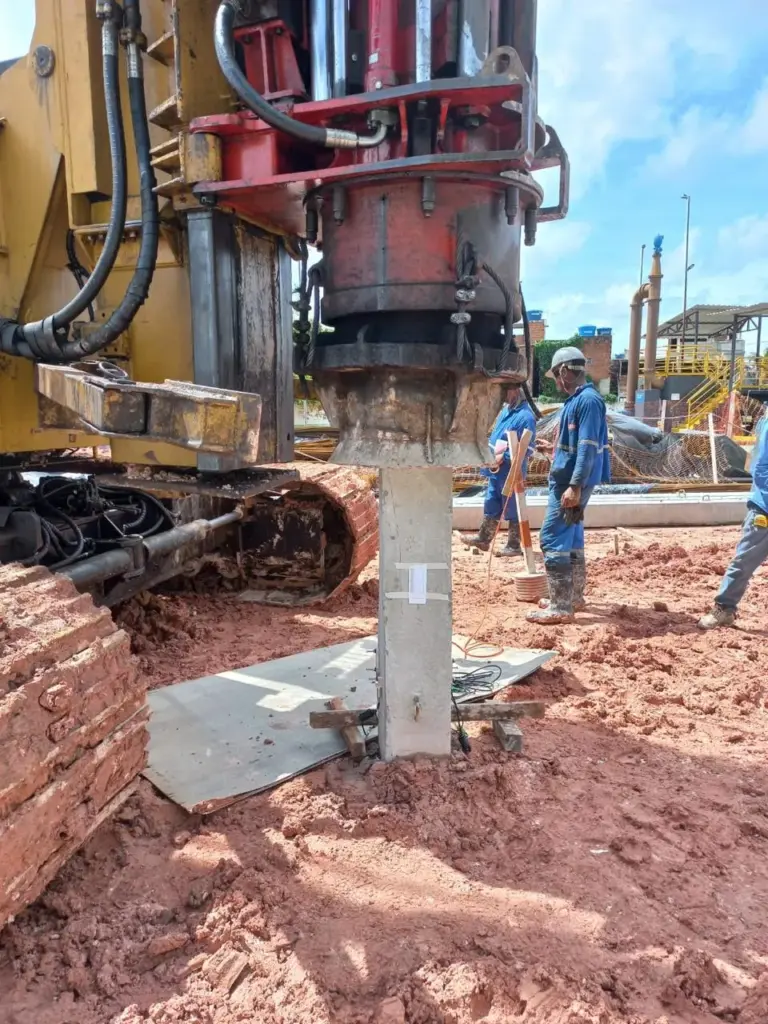

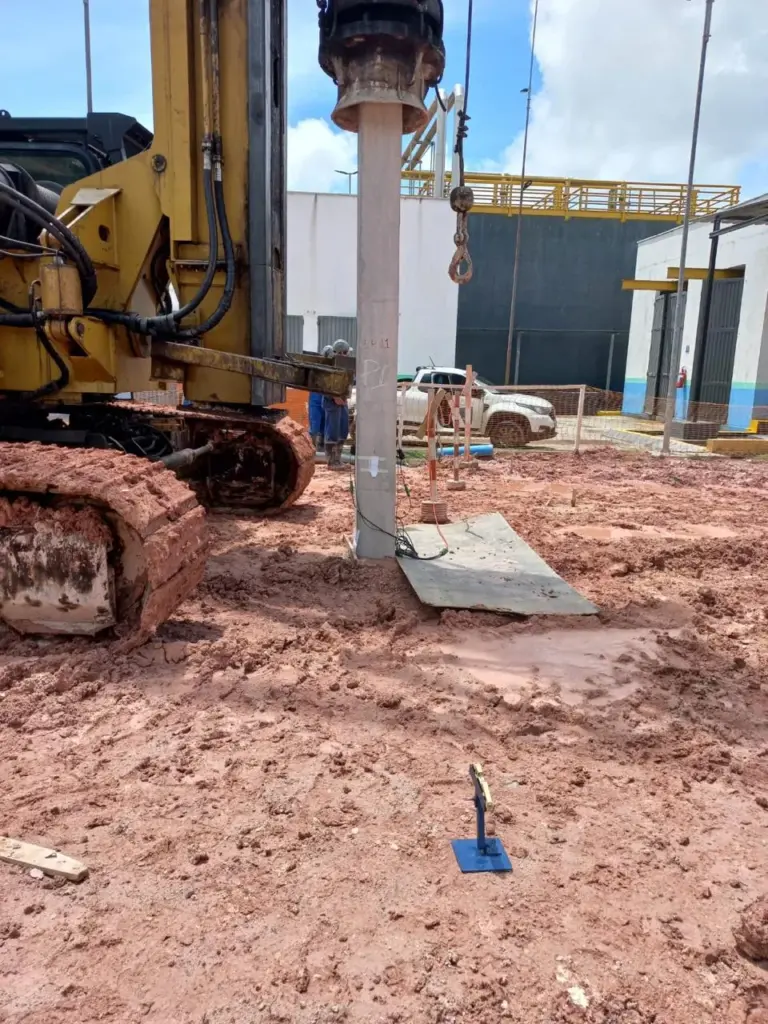

• Sistema de Impacto: Martelo mecânico do próprio sistema de cravação (bate-estacas) ou dispositivo de queda livre com peso proporcional à capacidade nominal de carga da estaca;

• Sensores de Deformação (Strain Gages): Transdutores aparafusados diametralmente no fuste para registrar as microdeformações do material sob o impacto da onda;

• Acelerômetros Dinâmicos: Instrumentos fixados em paridade com os transdutores de deformação para mensurar a aceleração gerada e calcular a velocidade da partícula;

• Analisador de Cravação (PDA): Equipamento computacional de campo encarregado de processar, calibrar e digitalizar os sinais elétricos dos sensores em tempo real.

Etapas do procedimento operacional

1. Preparação do Elemento: Regularização e furação da região lateral da estaca (geralmente situada em uma cota de 1,5 a 2 diâmetros abaixo do topo) para garantir o perfeito acoplamento mecânico dos sensores;

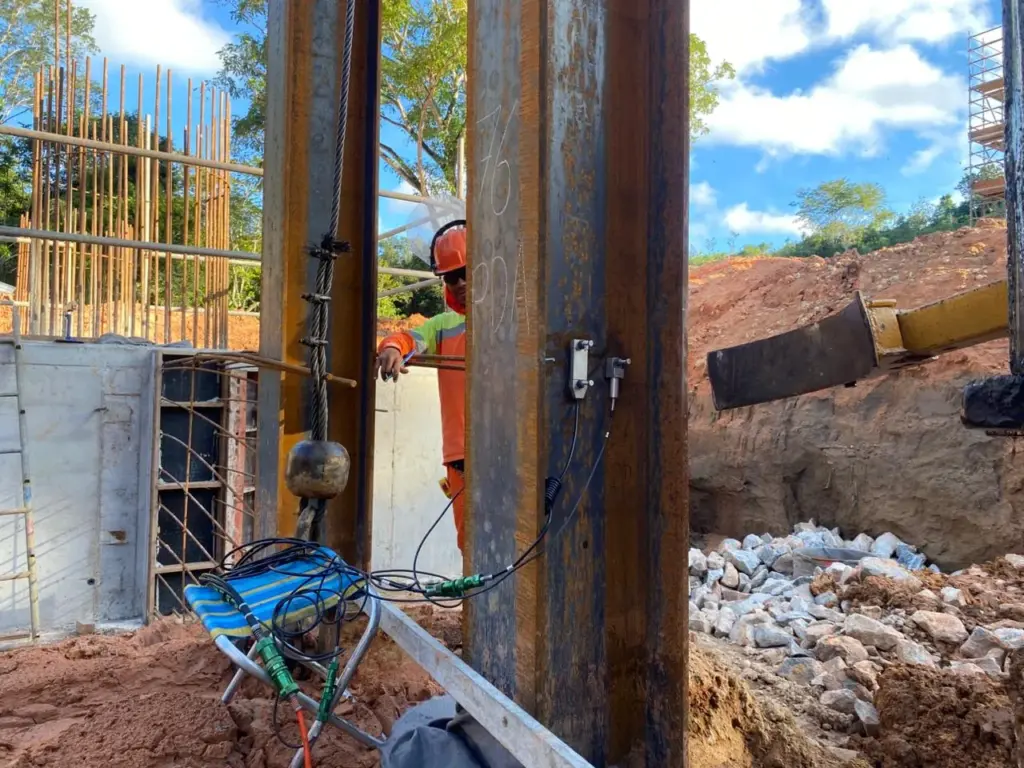

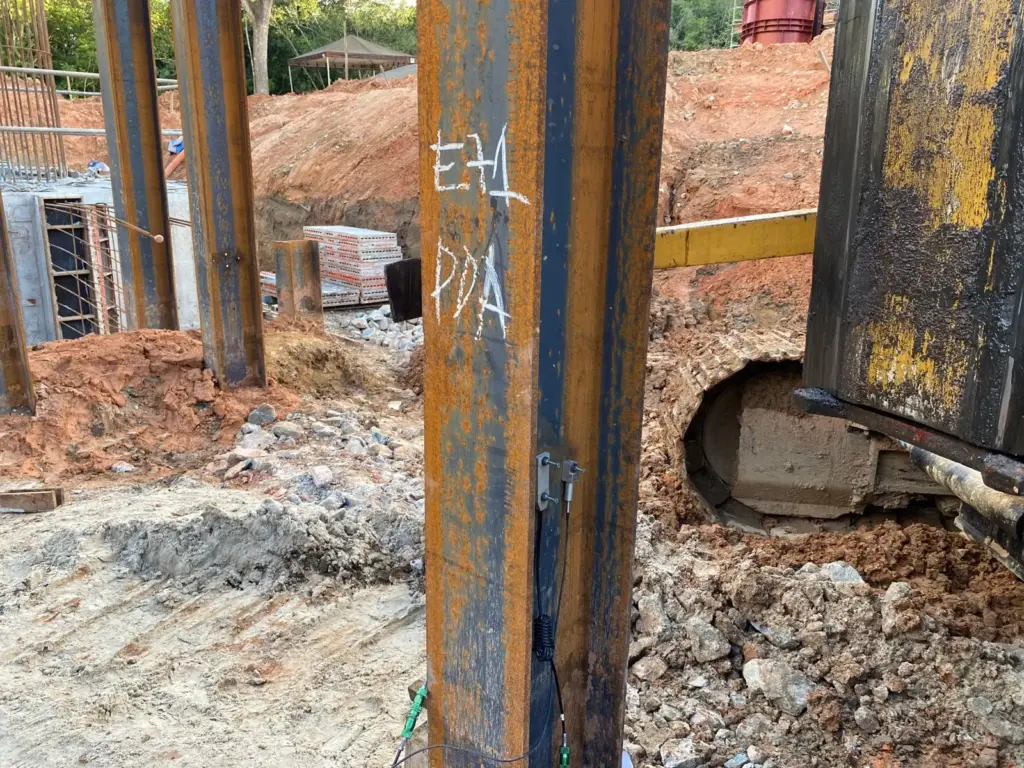

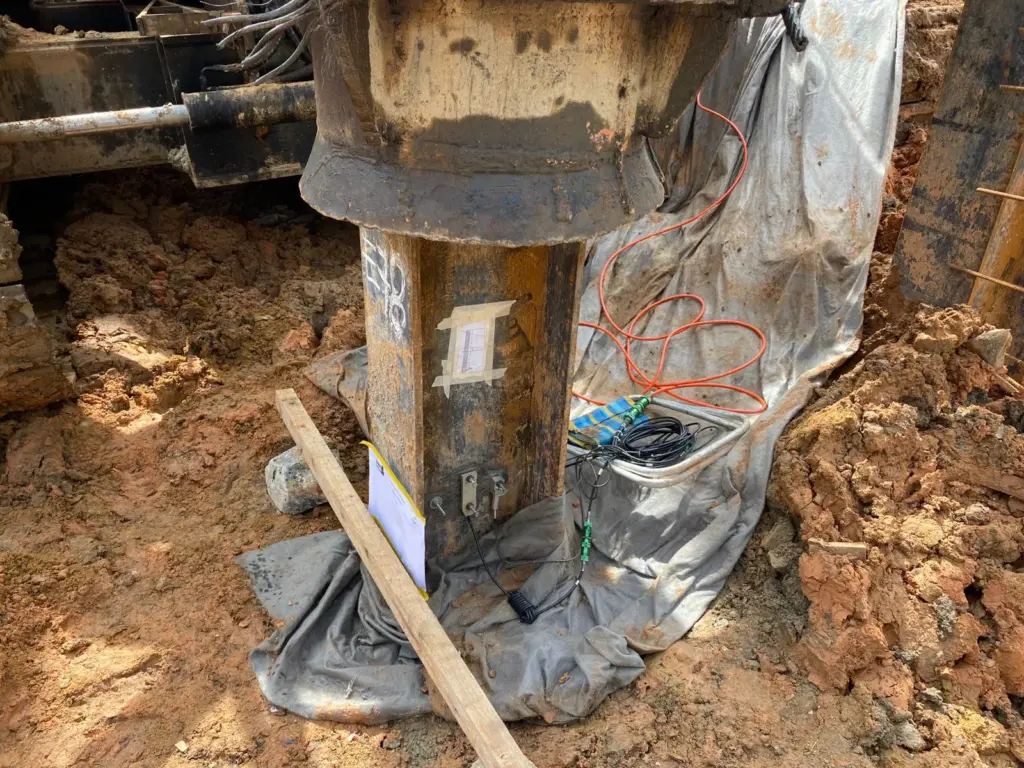

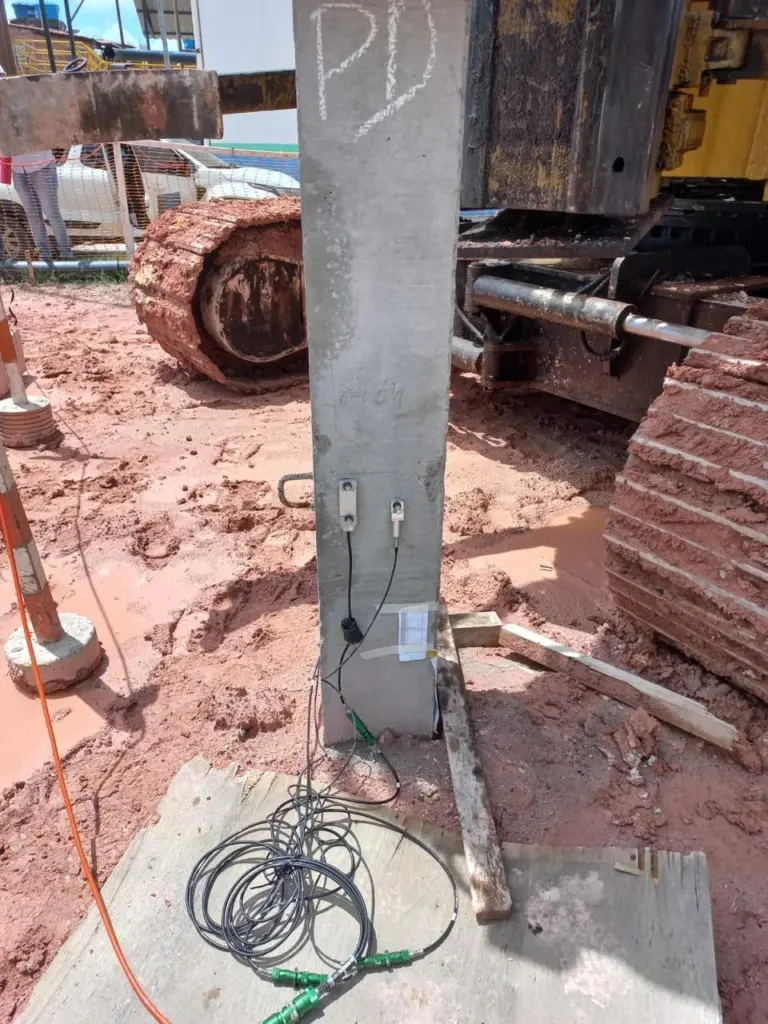

2. Instalação da Instrumentação: Fixação simétrica e oposta de dois acelerômetros e dois sensores de deformação para neutralizar componentes de flexão parasita;

3. Parametrização do Software: Configuração dos dados geométricos da estaca, área da seção transversal, densidade do material e módulo de elasticidade no computador de campo;

4. Aplicação dos Impactos: Liberação dos golpes controlados com o sistema de impacto, monitorando simultaneamente a estabilidade e a qualidade das curvas de força e velocidade na tela do PDA.

Interpretação analítica e processamento de dados

A interpretação final e crítica dos resultados brutos coletados em campo ocorre em escritório técnico por meio da retroanálise computacional avançada utilizando o método CAPWAP (Continuous Assessment Program Wave Analysis Piles).

Este software de modelagem matemática ajusta as curvas medidas em campo com as propriedades elasto-plásticas do solo. O processamento final isola matematicamente a parcela de atrito lateral ao longo de cada trecho do fuste daquela obtida na ponta, além de gerar a simulação confiável da curva carga versus deslocamento (recalque) da fundação.

Vantagens Competitivas e Posicionamento de Mercado

A adoção rotineira de métodos em conformidade com as normas nacionais e internacionais estabelece diferenciais estratégicos importantes para construtoras e projetistas:

• Diferenciação no Mercado: Construtoras que adotam controles tecnológicos rigorosos elevam o patamar de conformidade técnica e qualidade de suas obras, destacando-se em cenários competitivos;

• Aumento da Confiança do Cliente: A entrega de laudos técnicos certificados confere transparência e segurança jurídica para investidores e clientes finais, pavimentando o caminho para parcerias de longo prazo;

• Conformidade com Padrões Internacionais: A sintonia com as diretrizes da ASTM e da ABNT blinda os projetos contra inconformidades técnicas e regulatórias, assegurando a aceitação do ativo junto a fundos de investimento e auditorias de grandes companhias seguradoras.
