Prova de carga estática em estacas conforme a nbr 12131

Diretrizes Técnicas da prova de carga estática em estacas conforme a nbr 12131

A prova de carga estática em estacas conforme a nbr 12131 é consagrada na engenharia geotécnica como o método mais preciso e incontestável para determinar a capacidade portante de ruptura e avaliar o comportamento de deformabilidade (recalque) de elementos de fundação profunda.

No cenário normativo brasileiro, esse ensaio de campo foi tradicionalmente regido pela NBR 12131 (Estacas — Prova de carga estática — Método de ensaio). É fundamental destacar uma importante atualização técnica do setor: o arcabouço normativo passou por uma unificação regulatória. Atualmente, as diretrizes executivas, instrumentações e procedimentos de campo para testes em fundações profundas são integralmente coordenados pela ABNT NBR 16903 (Solo — Prova de carga estática em fundações profundas).

A realização do ensaio consiste na aplicação de forças reais, lentas e progressivas diretamente no topo do elemento estrutural instrumentado. Esse procedimento simula com máxima fidelidade as ações e solicitações mecânicas que a superestrutura exercerá sobre as estacas ao longo de sua vida útil, permitindo mapear de forma direta o binômio carga versus deslocamento.

Benefícios do Controle Tecnológico em Fundações Profundas

A execução sistemática da prova de carga estática atua como o pilar central do controle de qualidade e da mitigação de riscos em projetos de infraestrutura e edificações de grande porte.

Aumento da Segurança Estrutural

O principal benefício da PCE é o fornecimento de parâmetros físicos reais sobre o comportamento do subsolo sob pressão, eliminando as margens de erro associadas a estimativas puramente teóricas ou correlações indiretas (como as do ensaio $SPT$). Este monitoramento minucioso permite:

• Confirmar se as estacas suportam integralmente as cargas limites e de serviço previstas em projeto;

• Identificar falhas executivas ocultas no fuste da estaca (como estrangulamento da seção de concreto, contaminação do material com solo ou deficiência de armadura) antes da elevação da superestrutura;

• Prevenir a ocorrência de recalques diferenciais acentuados, que geram patologias estruturais graves, como fissuras, trincas, inclinações e desaprumos nas vigas e paredes.

Validação Concreta de Projetos de Fundação

Na fase de concepção, os engenheiros geotécnicos adotam hipóteses de cálculo baseadas em metodologias semi-empíricas. A realização da prova de carga estática fornece os dados analíticos necessários para confrontar e validar essas premissas de projeto.

Ao confrontar os cálculos com a resposta física real obtida em campo, o corpo técnico pode ajustar os parâmetros de cálculo em tempo hábil. Isso evita tanto o subdimensionamento perigoso quanto o superdimensionamento desnecessário, conferindo segurança jurídica e técnica à engenharia da obra.

Redução Estratégica de Riscos e Custos

Muitas vezes, por escassez de dados físicos do subsolo, os projetos adotam coeficientes de segurança excessivamente conservadores, resultando em estacas superdimensionadas (com comprimentos ou diâmetros maiores que o necessário).

Quando os laudos de campo da PCE comprovam que a capacidade de carga real e o atrito lateral mobilizado pelo terreno são superiores às estimativas teóricas, o projetista pode otimizar o restante do estaqueamento. Essa redução no comprimento ou no diâmetro das estacas subsequentes gera economia direta em insumos (concreto e aço) e horas de perfuração. Além disso, mitiga gastos retroativos com reforços de fundação de alta complexidade (underpinning) após o prédio concluído.

Vantagens da Padronização Normativa na Execução

A condução de ensaios em estrita conformidade com as normas técnicas brasileiras vigentes confere respaldo legal e excelência operacional ao canteiro de obras.

Normatização, Confiabilidade e Rigor Metodológico

A padronização dos ensaios assegura que todos os procedimentos sejam realizados de maneira consistente, independentemente da região geológica. Ela fixa parâmetros rígidos para a calibração de instrumentos de medição, ritmo de aplicação dos patamares de carga e critérios analíticos para a estabilização de recalques. Isso eleva a confiabilidade dos resultados gerados, oferecendo dados limpos e auditáveis para a tomada de decisões informadas.

Melhoria na Qualidade e Robustez das Obras

A aplicação rigorosa das normas técnicas eleva o padrão de robustez das construções. Edificações cujas fundações passaram por validação experimental de campo apresentam menor índice de patologias ao longo do tempo, atendendo estritamente aos requisitos de desempenho técnico, habitabilidade e segurança operacional exigidos pelo mercado imobiliário e industrial.

Aumento Expressivo da Vida Útil das Estruturas

Fundações dimensionadas e testadas com base nas propriedades reais de deformabilidade do solo trabalham dentro de regimes elásticos seguros. Isso minimiza o surgimento de tensões parasitas de flexo-torção na superestrutura ao longo dos anos, reduz os efeitos da fadiga dos materiais e promove as seguintes vantagens:

• Reduz significativamente a necessidade de manutenções corretivas frequentes nas bases;

• Prolonga a durabilidade das fundações profundas expostas a variações do lençol freático;

• Assegura a estabilidade e a segurança patrimonial do ativo a longo prazo.

Como Realizar a Prova de Carga Estática em Estacas

A exatidão dos resultados gerados em uma PCE depende do cumprimento rigoroso de um protocolo executivo e do emprego de instrumentação calibrada.

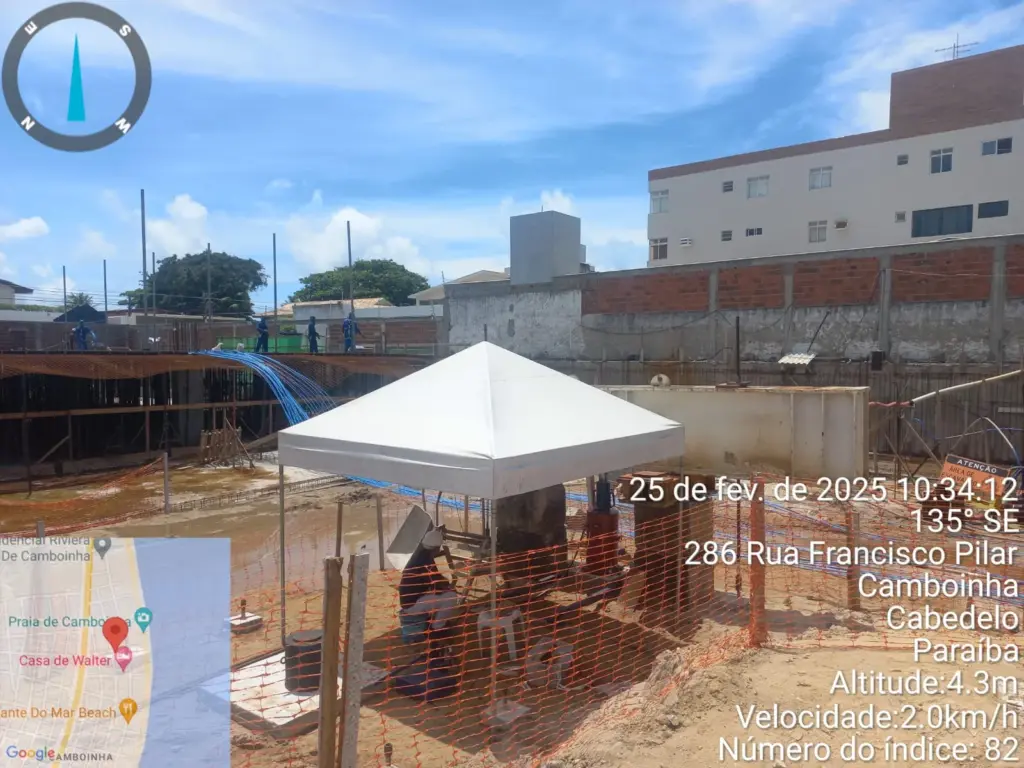

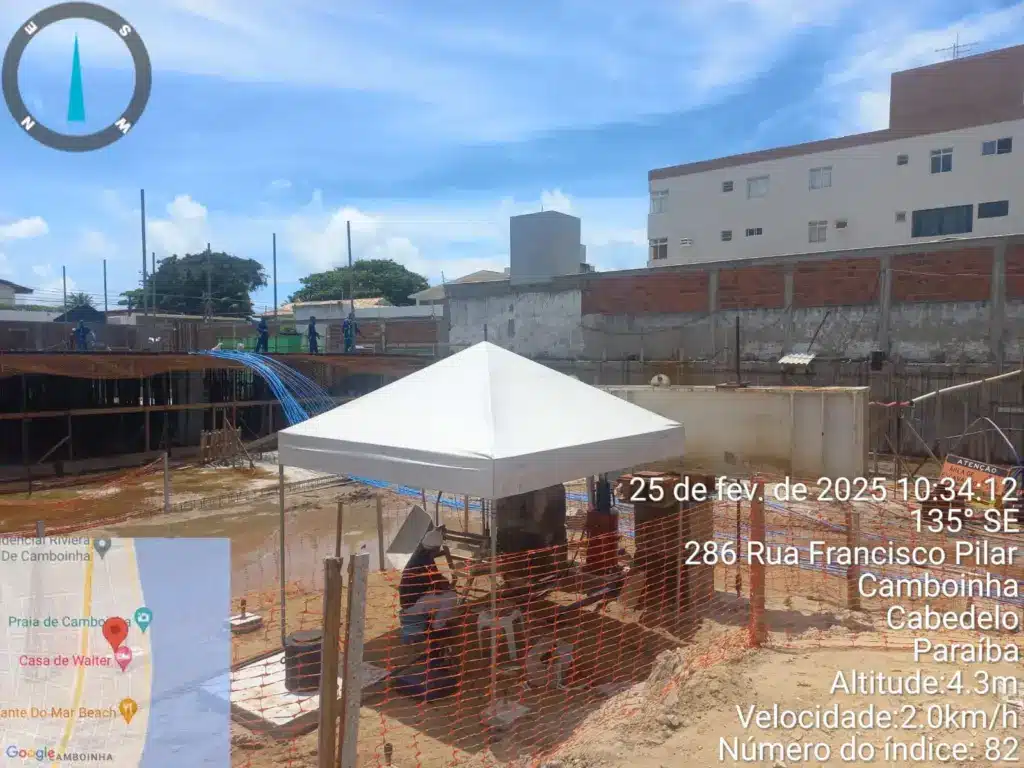

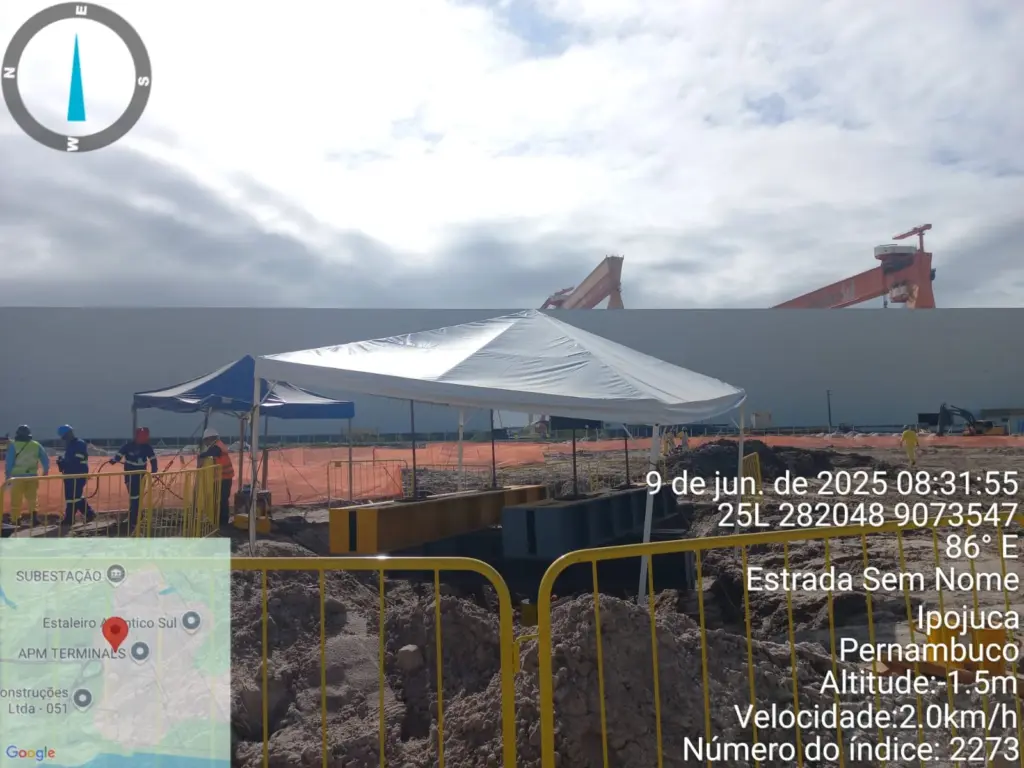

Preparação do Local e Equipamentos Requeridos

A montagem do ensaio de campo exige uma infraestrutura mecânica e eletrônica de alta precisão:

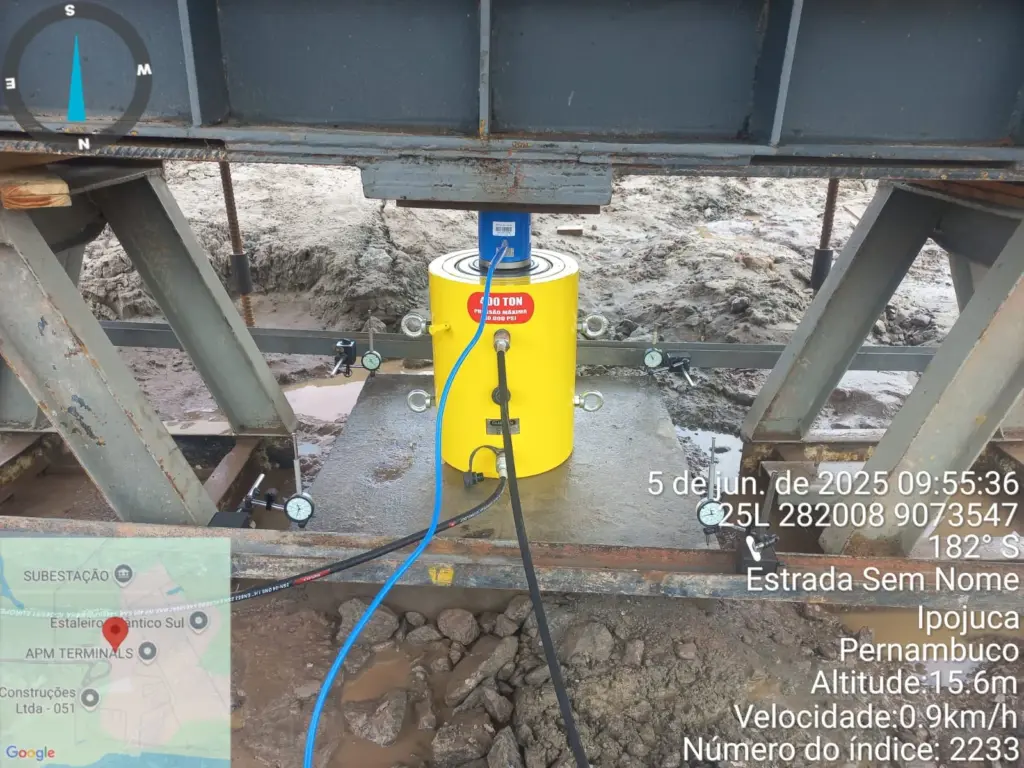

• Sistema de Aplicação de Carga: Composto por um ou mais macacos hidráulicos de alta capacidade (cilindros de reação) acoplados a uma bomba de pressurização e monitorados por uma célula de carga blindada ou manômetro aferido e calibrado em laboratório certificado pela RBC (Rede Brasileira de Calibração);

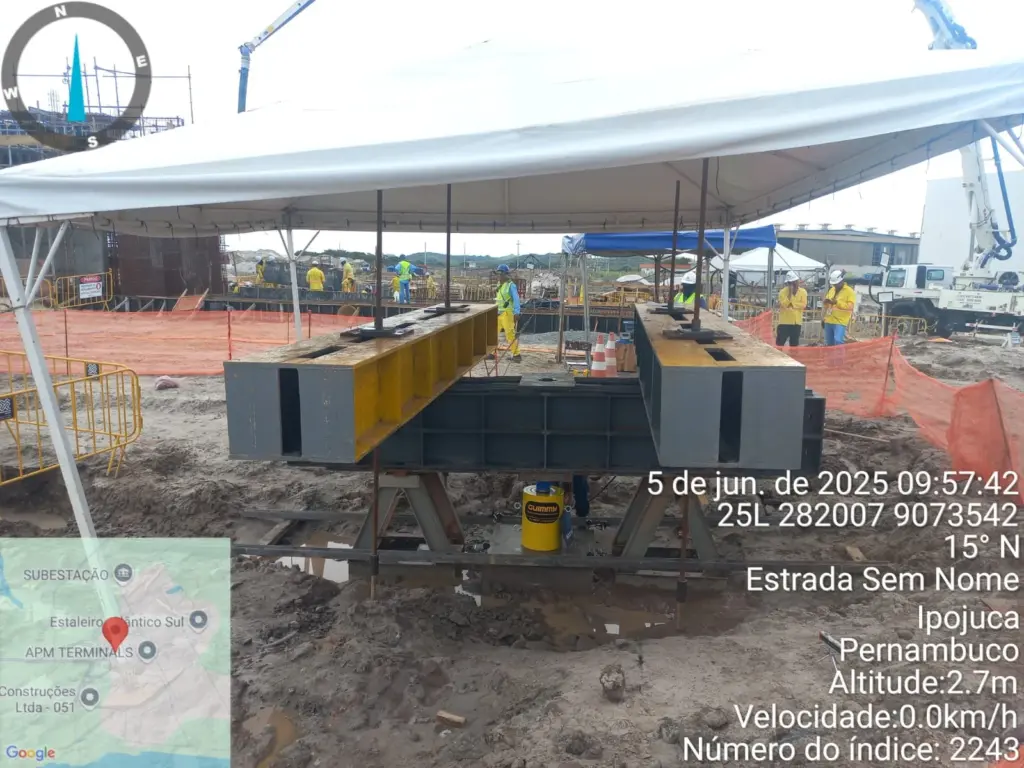

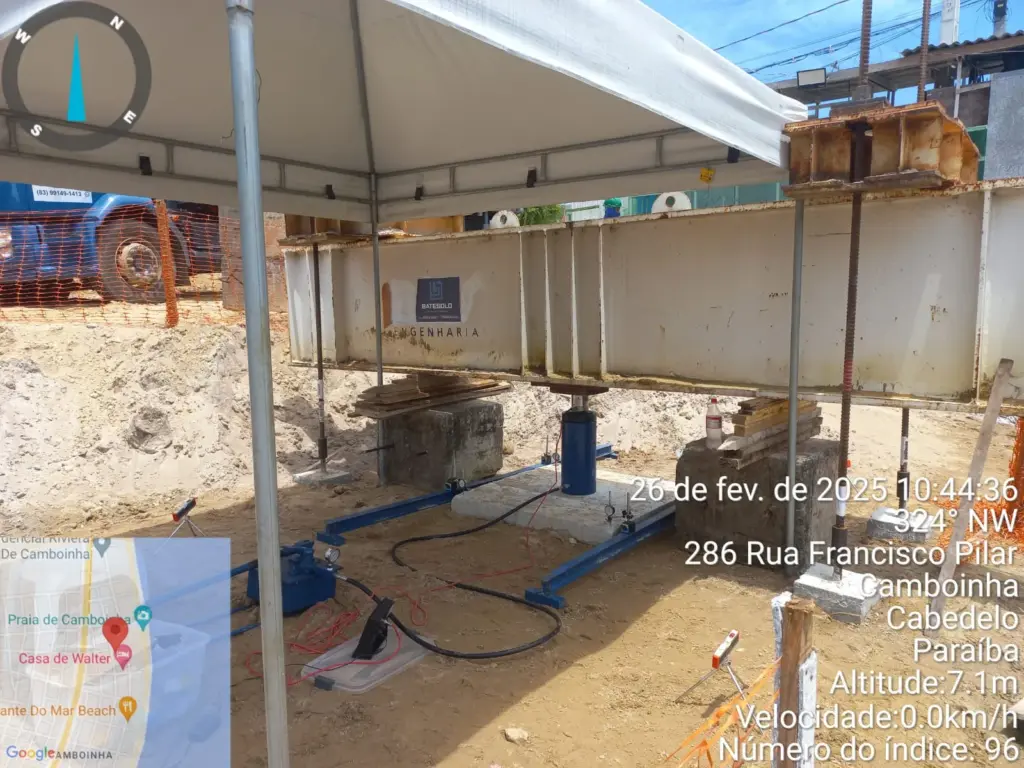

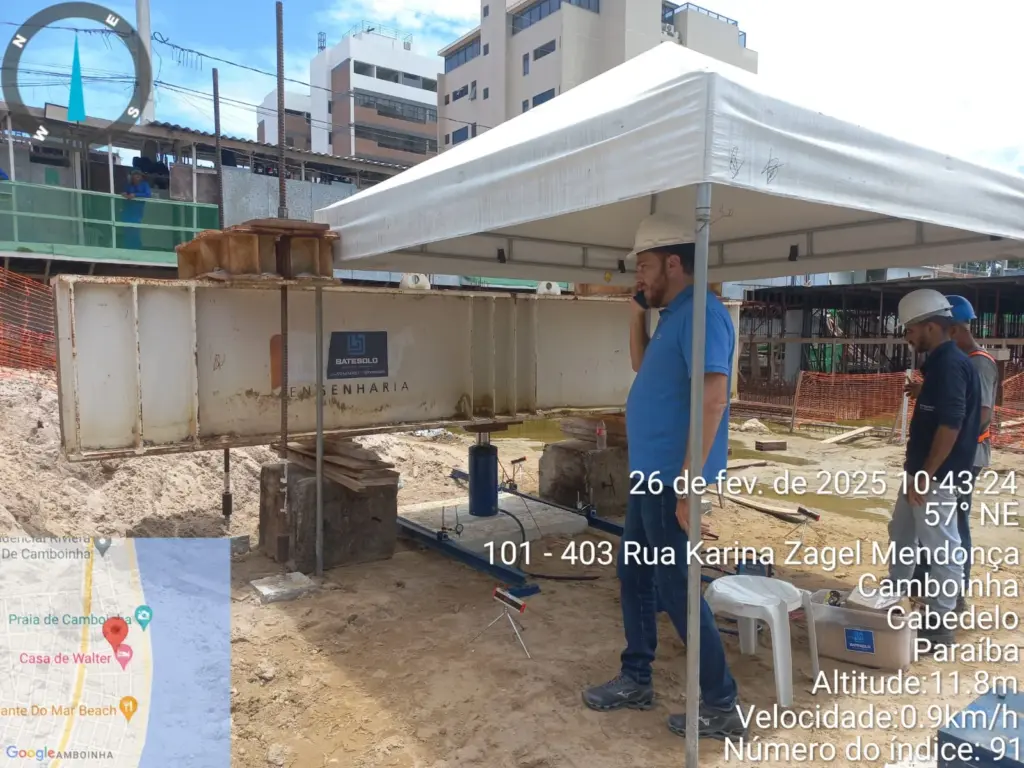

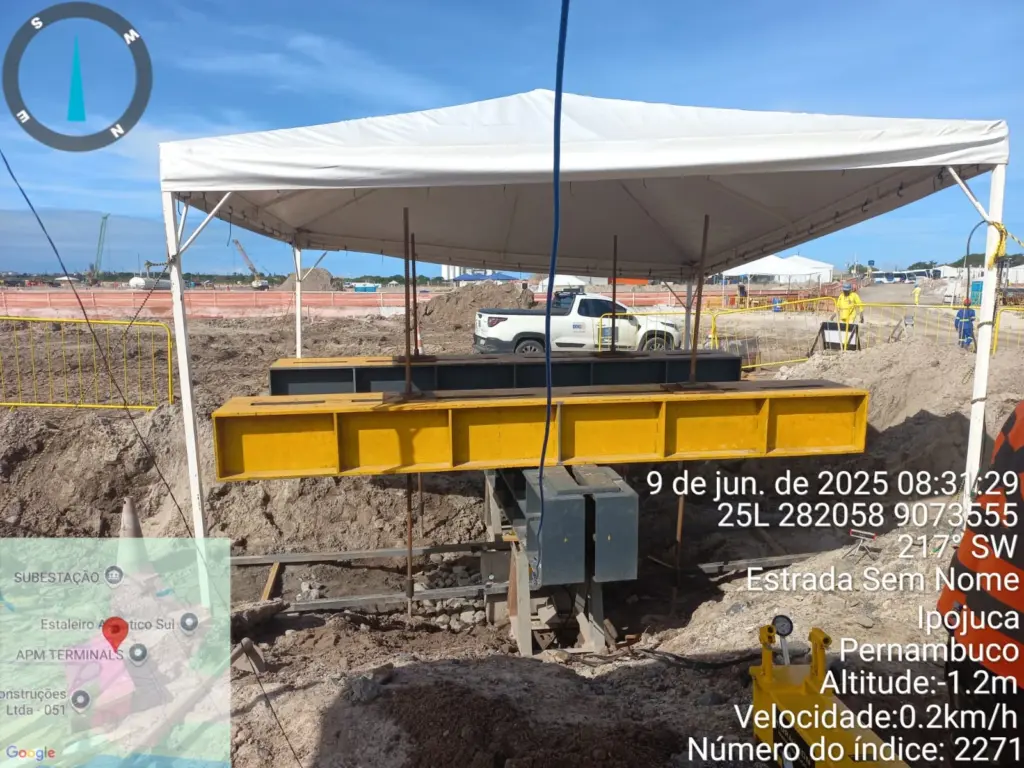

• Sistema de Reação (Ancoragem): Estrutura dimensionada para resistir à força oposta exercida pelo macaco hidráulico contra o topo da estaca. Pode ser constituída por uma plataforma preenchida com toneladas de “peso morto” (blocos de concreto ou trilhos) ou por vigas de reação de aço ancoradas em estacas tirantes de reação auxiliares;

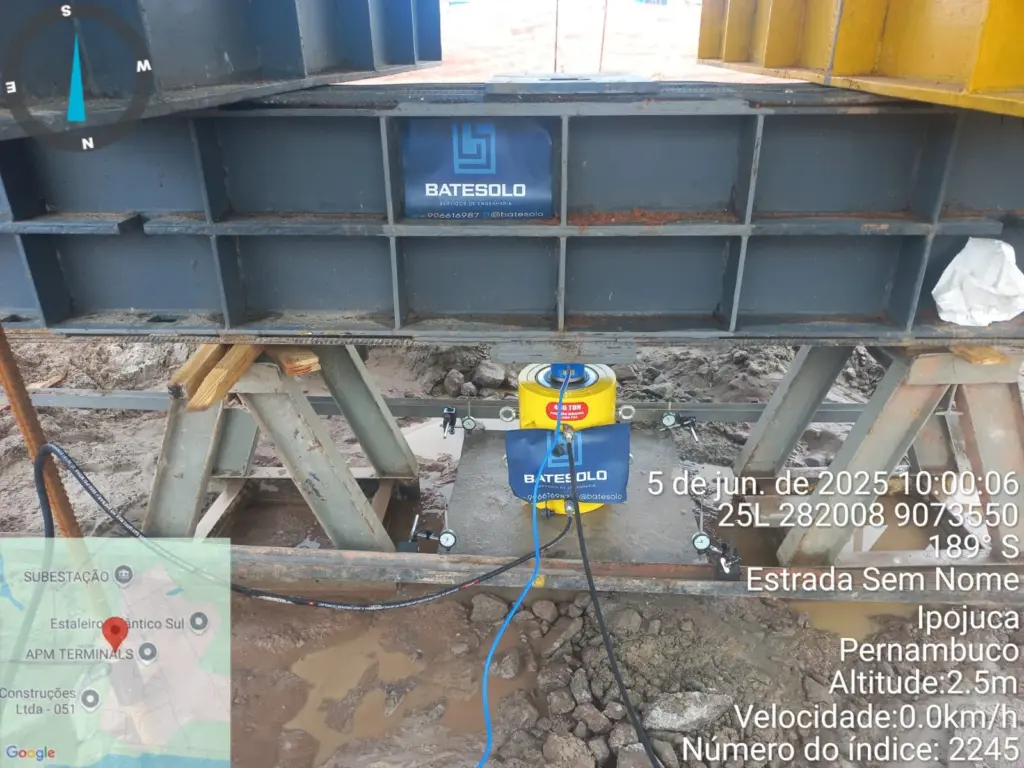

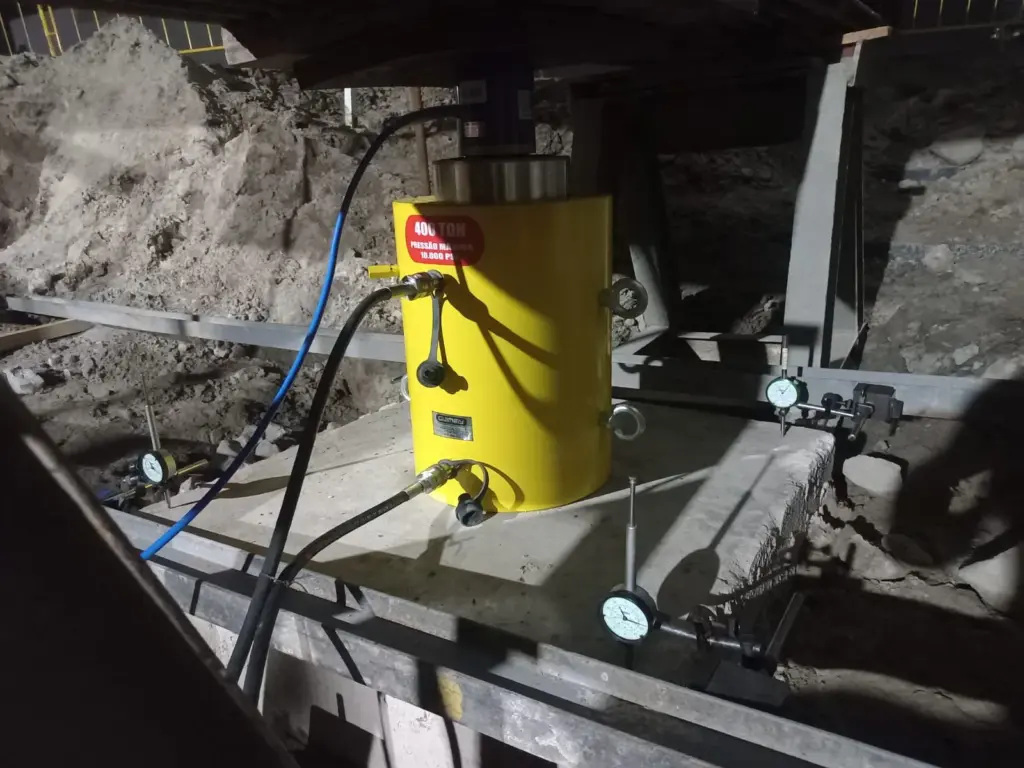

• Instrumentos de Medição de Deslocamento: Conjunto de defletômetros mecânicos (relógios comparadores centesimais) ou transdutores eletrônicos digitais ($LVDT$) instalados simetricamente nas bordas do bloco de coroamento e fixados em vigas de referência independentes (vigas magnéticas) para registrar os microrecalques verticais sem sofrer interferência da deformação do sistema de reação.

Etapas do Procedimento de Teste

1. Preparação e Arrasamento: Realiza-se o arrasamento e a regularização do topo da estaca de teste, garantindo uma superfície perfeitamente plana e perpendicular ao eixo do fuste para a centralização do macaco hidráulico;

2. Montagem e Instrumentação: Posiciona-se o sistema de reação e fixam-se os sensores de deslocamento de forma simétrica para anular possíveis efeitos de rotação ou excentricidade parasita durante o ensaio;

3. Aplicação Controlada da Carga: A carga limite do ensaio é aplicada em estágios sucessivos e iguais (geralmente patamares de 10% a 20% da carga de trabalho prevista). Cada estágio é mantido constante pelo tempo fixado em norma ou até que as leituras indiquem a completa estabilização das deformações do solo;

4. Patamar de Permanência e Descarregamento: Ao atingir a carga máxima programada (geralmente 200% da carga de trabalho), o carregamento é mantido estável por um período prolongado (frequentemente de 12 a 24 horas). Na sequência, realiza-se o descarregamento fracionado para registrar a recuperação elástica do material (repique elástico) e isolar a deformação plástica residual acumulada no solo.

Interpretação Analítica dos Resultados

Os dados de carga (pressão) e deslocamento (recalque) coletados em campo são processados matematicamente para a plotagem da curva carga x deslocamento.

Através de métodos analíticos e matemáticos consagrados (como os métodos de Van der Veen ou Davisson), os engenheiros geotécnicos realizam a extrapolação para determinar a carga de ruptura real da fundação profunda e fixar o coeficiente de segurança global do estaqueamento, assegurando a conformidade técnica com as exigências da ABNT NBR 6122 (Projeto e execução de fundações).

Escopo de Aplicações Práticas na Engenharia Civil

A versatilidade e a precisão da prova de carga estática em estacas tornam sua aplicação indispensável em diversos segmentos de alta responsabilidade estrutural:

• Complexos de Energia Renovável e Infraestrutura: Validação das fundações profundas de torres de transmissão, subestações e bases de aerogeradores em parques eólicos;

• Obras de Arte Especiais (OAE): Garantia de capacidade portante para encontros e pilares de pontes, viadutos e passarelas sob elevadas ações dinâmicas e estáticas;

• Edificações Verticais e Parques Industriais: Controle tecnológico do solo para assentamento seguro de prédios de múltiplos pavimentos e bases de maquinários pesados na indústria de refino e petroquímica;

• Inspeção e Retrofit de Estruturas: Investigação da integridade de fundações profundas existentes que receberão acréscimo de carga decorrente de ampliações ou reformas estruturais.
