Ensaio prova de carga estática

Abordagens Iniciais sobre o Ensaio Prova de Carga Estática

O ensaio prova de carga estática (PCE) é o método mais preciso, tradicional e confiável da engenharia civil e da geotecnia para determinar a capacidade de suporte e o comportamento de deformação do sistema solo-fundação.

Considerado o “padrão-ouro” do controle tecnológico no setor, ele substitui estimativas teóricas e fórmulas matemáticas indiretas por dados físicos e empíricos reais coletados diretamente no campo.

O objetivo central deste procedimento é submeter um elemento de fundação — seja ela superficial (como sapatas e radieres) ou profunda (como estacas e tubulões) — ou o próprio solo a uma simulação real dos esforços mecânicos que a estrutura precisará suportar ao longo de toda a sua vida útil.

Dessa forma, engenheiros conseguem validar o comportamento elasto-plástico do terreno sob estresse contínuo, assegurando a estabilidade, a segurança e a durabilidade das edificações.

Definição e Importância

Na prática geotécnica, embora o termo englobe também os testes em estacas profundas (regidos pela NBR 16903), a prova de carga estática aplicada diretamente ao solo superficial é tecnicamente conhecida como Prova de Carga em Placa. Esse ensaio consiste na aplicação de uma força vertical controlada e progressiva sobre uma placa de aço rígida padronizada, posicionada diretamente na cota de assentamento projetada para a base da estrutura.

No cenário brasileiro, a execução e o balizamento técnico desse teste sobre o solo seguem rigorosamente as diretrizes da norma técnica ABNT NBR 6489 (Prova de carga em placa – Solo). A extrema importância desse ensaio reside na sua soberania técnica: ao medir diretamente a relação entre a pressão aplicada por um macaco hidráulico e o deslocamento milimétrico do terreno, ele elimina as margens de incerteza de investigações indiretas preliminares (como o ensaio de penetração SPT), blindando a edificação contra sinistros, deformações excessivas ou colapsos.

Aplicações em Engenharia Civil

Devido ao seu alto rigor operacional e à necessidade de montagens estruturais robustas de reação em campo, a prova de carga estática é amplamente integrada ao planejamento e controle de qualidade em frentes que demandam risco geotécnico zero:

• Construção de edifícios e pontes: Validação da taxa de trabalho do solo para o assentamento seguro de sapatas isoladas, corridas ou blocos de coroamento;

• Projetos de fundações profundas: Ensaios estáticos realizados no topo de estacas teste para mapear o atrito lateral do fuste e a resistência de ponta nos horizontes mais profundos do subsolo;

• Desenvolvimento de parques eólicos: Determinação do módulo de deformabilidade e do coeficiente de recalque vertical ($k$) para sapatas de grande diâmetro, que enfrentam severos momentos de tombamento induzidos pelas forças dinâmicas dos ventos nas torres dos aerogeradores.

Normas e Regulamentações

As normas que regem a prova de carga estática são fundamentais para garantir que os procedimentos de campo sejam realizados de forma padronizada, segura e passível de auditoria. A norma NBR 6489 estabelece critérios rígidos para o ensaio de solo, definindo desde o diâmetro mínimo das placas de aço até os métodos de carregamento (lento ou rápido) e as condições exatas para a estabilização dos recalques em cada estágio de pressão. Seguir essas regulamentações é crucial para obter relatórios técnicos válidos e com total segurança jurídica para os projetistas e construtores.

Benefícios do Ensaio Prova de Carga Estática

A inclusão sistemática do ensaio de carga estática no plano de controle tecnológico de uma obra gera pontos positivos determinantes que impactam o ciclo de vida útil da estrutura e a gestão financeira do empreendimento.

Garantia de Segurança Estrutural

O benefício primordial do ensaio é o conhecimento exato do limite de ruptura e da rigidez do solo. Testar o sistema com cargas que costumam atingir o dobro da força de trabalho prevista em projeto permite identificar o comportamento real da base, reduzindo drasticamente a probabilidade de falhas nas fundações e o aparecimento de patologias graves (como trincas e fissuras estruturais na superestrutura).

Otimização de Projetos

Muitas vezes, a escassez de dados diretos faz com que os calculistas adotem coeficientes de segurança excessivamente conservadores nas modelagens matemáticas, resultando em fundações superdimensionadas. Quando a prova de carga comprova em campo que a capacidade real de suporte do terreno é superior à estimada pelas fórmulas teóricas, torna-se possível otimizar o projeto — reduzindo as dimensões das sapatas ou o comprimento das estacas —, o que resulta em um uso mais eficiente e sustentável dos materiais.

Redução de Custos a Longo Prazo

Embora exija um investimento inicial de mobilização de equipamentos, o ensaio converte-se em economia expressiva ao longo do cronograma físico-financeiro. A otimização geométrica das bases gera uma redução direta no consumo de concreto, aço e horas de escavação. Além disso, ao mitigar os riscos de recalques diferenciais tardios, eliminam-se custos operacionais com reformas corretivas e reforços estruturais pós-obra, que costumam ser complexos e dispendiosos.

Como Realizar o Ensaio Prova de Carga Estática

A obtenção de resultados incontestáveis em uma prova de carga depende do cumprimento rigoroso de etapas sequenciais e do emprego de instrumentação mecânica e eletrônica de alta precisão calibrada.

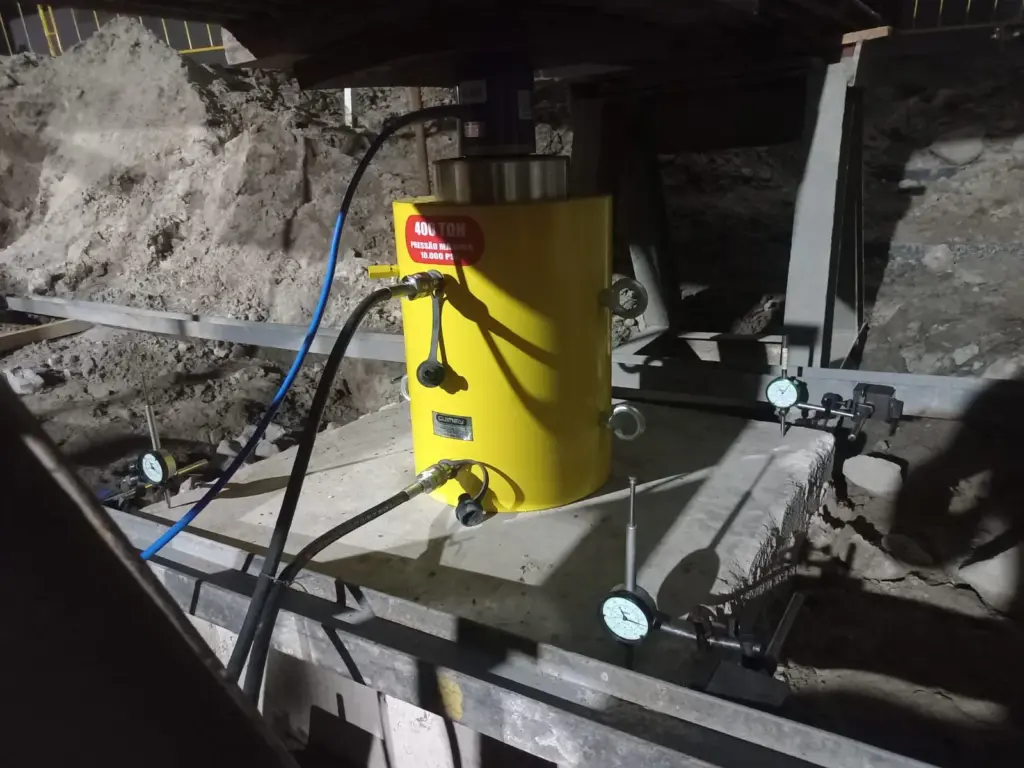

Equipamentos Necessários

Para realizar a aplicação de forças elevadas e monitorar deformações milimétricas, o arranjo de campo utiliza:

• Placas de Carga: Discos circulares rígidos de aço, com diâmetros normativos (geralmente variando entre 30 cm e 80 cm);

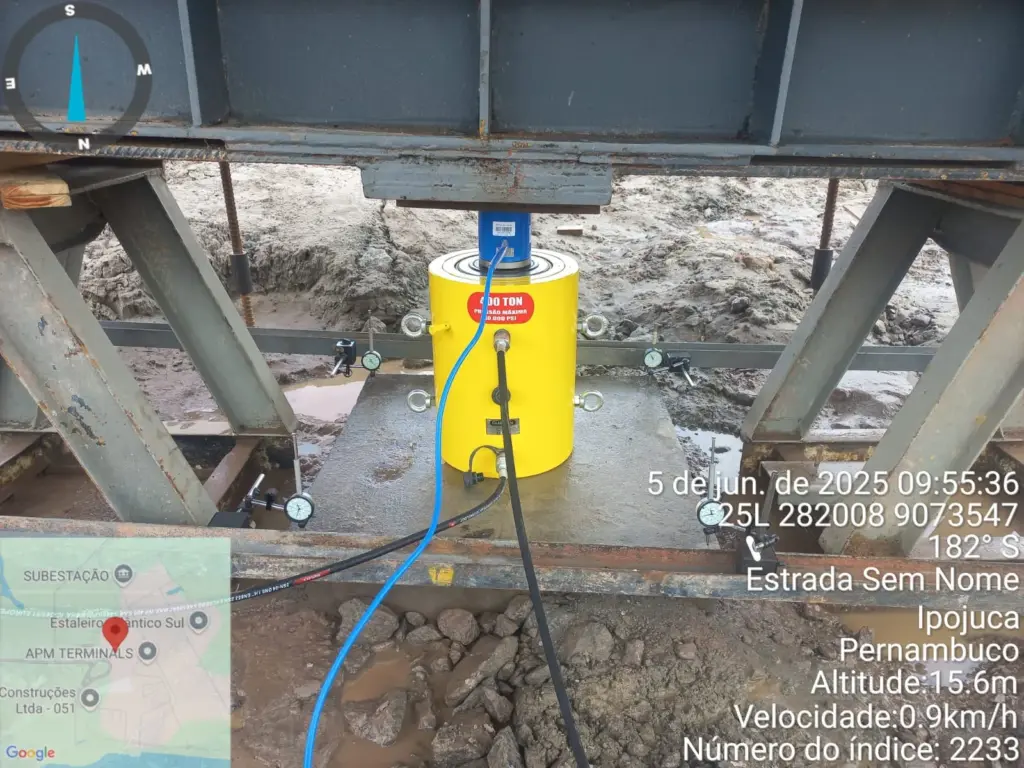

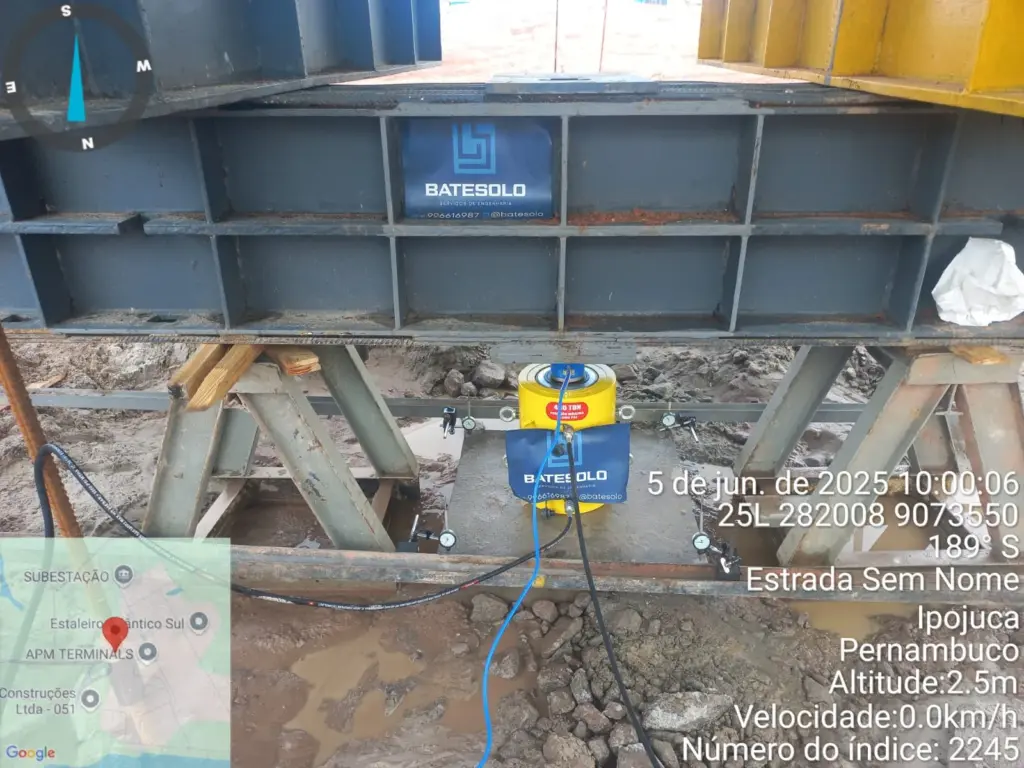

• Dispositivos de Aplicação de Carga: Um macaco hidráulico centralizado de alta capacidade, operado por uma bomba de pressurização de fluxo constante, associado a uma célula de carga eletrônica ou manômetros de precisão calibrados em laboratórios credenciados pela RBC (Rede Brasileira de Calibração);

• Equipamentos de Medição de Deformação: Dois a quatro relógios comparadores (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm, montados em vigas de referência independentes (vigas de leitura) totalmente isoladas de vibrações e variações térmicas diretas.

Passo a Passo do Procedimento

A rotina operacional cumpre rigorosamente as seguintes frentes de campo:

1. Preparação do Local e Posicionamento: Escavação de uma vala até a cota exata de assentamento projetada para a fundação. O fundo da cava deve ser perfeitamente plano, regularizado e limpo. Aplica-se uma película milimétrica de areia fina para garantir o contato uniforme e o nivelamento perfeito da placa de aço sobre o terreno;

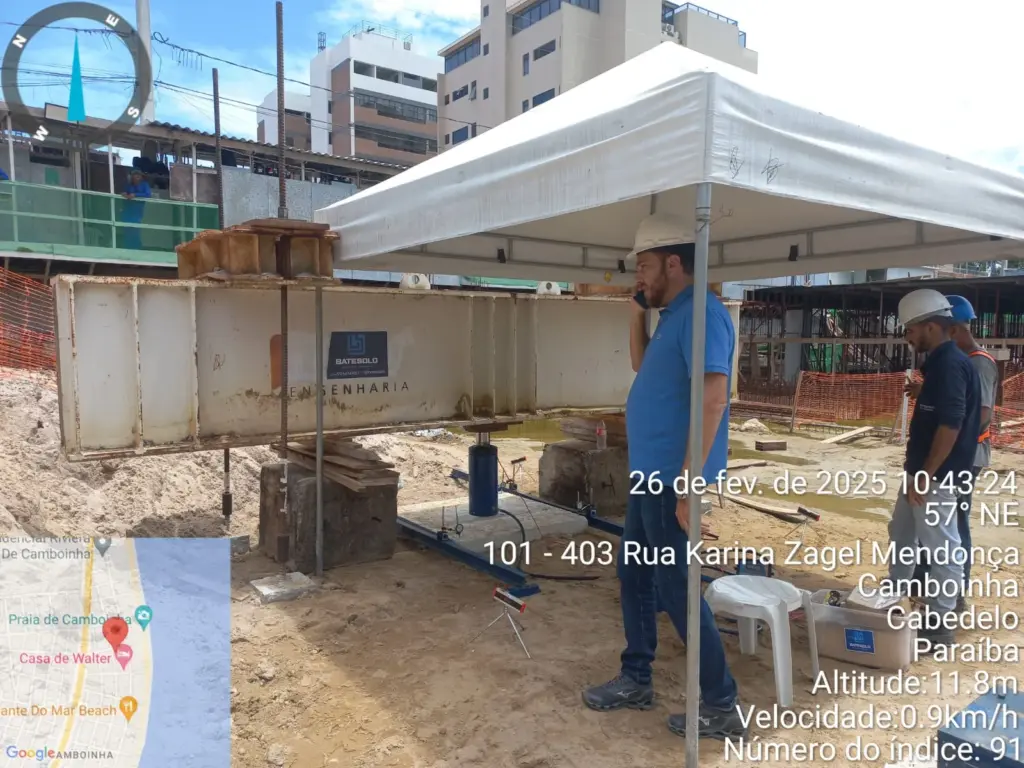

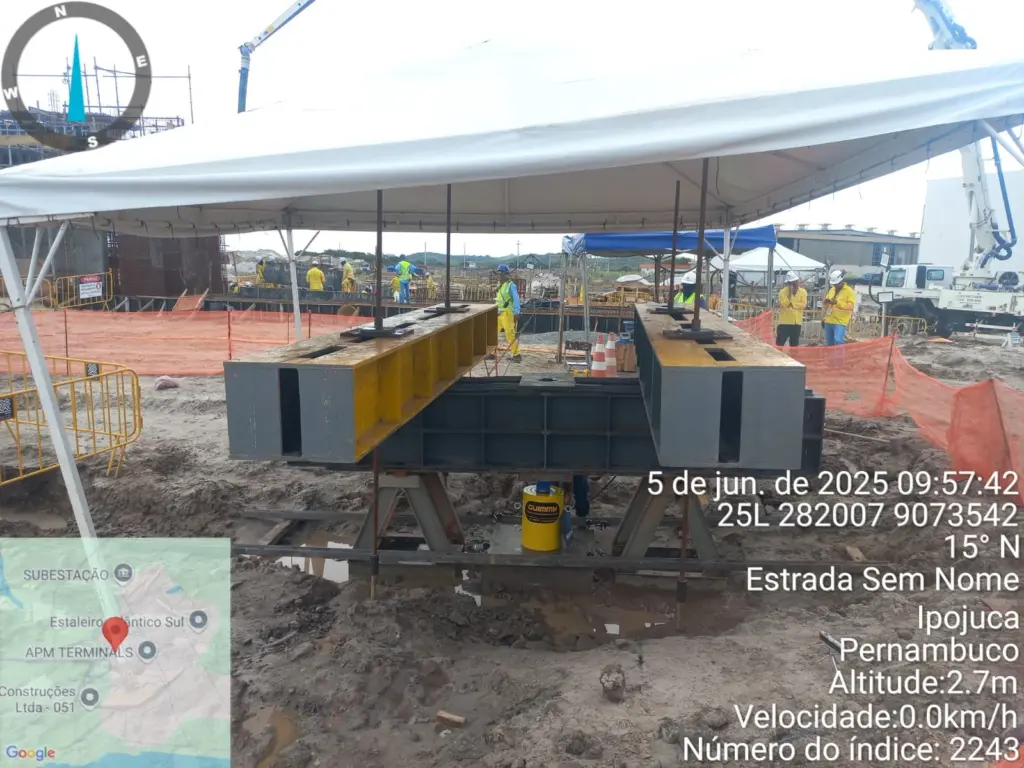

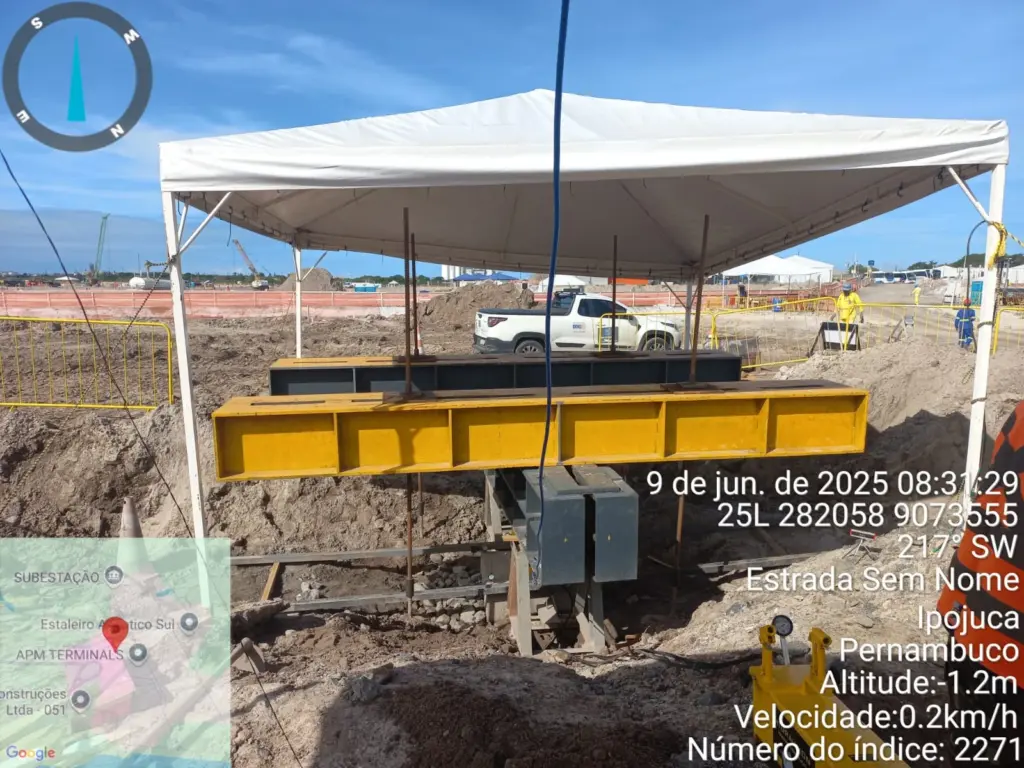

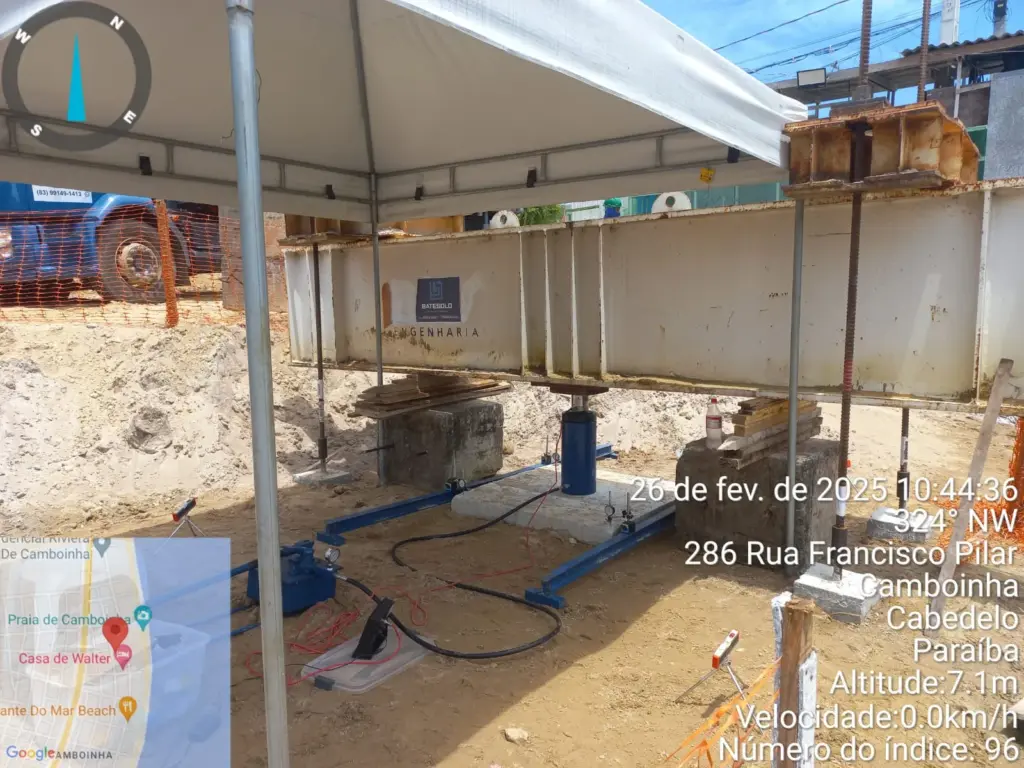

2. Montagem do Sistema de Reação: Centralização do macaco hidráulico sobre a placa e fixação das vigas metálicas que reagirão contra tirantes cravados profundamente no solo ou contra uma plataforma pesada carregada com lastro de blocos de concreto ou ferro (cargueiro);

3. Aplicação Controlada da Carga: A força é aplicada em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada). Cada estágio é mantido e monitorado até que as velocidades de recalque do solo atinjam o critério de estabilização exigido por norma;

4. Descarregamento: Após atingir a carga máxima especificada, o alívio da pressão ocorre em estágios decrescentes para possibilitar a mensuração da recuperação elástica do material e do recalque plástico permanente do terreno.

Interpretação dos Resultados

Os dados brutos de força aplicada e deslocamento acumulados em campo são compilados e processados digitalmente para gerar a Curva Tensão-Recalque (ou Carga-Deslocamento):

A interpretação técnica detalhada desta curva permite definir a carga última de ruptura elasto-plástica, a tensão admissível segura para o dimensionamento e parâmetros cruciais como o coeficiente de recalque vertical ($k$). Esses resultados validam tecnicamente a liberação do canteiro para o recebimento seguro das estruturas da superestrutura.

Vantagens em Escolher Profissionais Qualificados

A confiabilidade de uma prova de carga estática está diretamente vinculada à precisão da instrumentação e à experiência da equipe que conduz o teste em campo.

Experiência e Conhecimento Técnico

A engenharia geotécnica envolve variáveis complexas de comportamento de solos. Profissionais qualificados possuem a experiência prática necessária para lidar com as complexidades da montagem de sistemas de reação de alta capacidade, garantindo o perfeito posicionamento axial do macaco e a fixação correta dos sensores para anular excentricidades e leituras parasitas.

Confiabilidade nos Resultados

Trabalhar com equipes experientes e equipamentos certificados assegura que os laudos técnicos emitidos possuam validade jurídica e técnica incontestável. Isso confere total tranquilidade aos calculistas estruturais, que estarão alimentando seus softwares com dados reais e precisos do comportamento do subsolo.

Suporte Pós-Ensaio e Consultoria

Além da execução mecânica do teste, engenheiros especializados oferecem suporte analítico pós-ensaio. Essa consultoria é fundamental para auxiliar na interpretação das curvas de recalque e fornecer recomendações técnicas precisas para o projeto caso o solo apresente um comportamento anômalo ou abaixo da resistência esperada.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

O correto mapeamento geotécnico e a validação do comportamento sob estresse de elementos de fundação trazem segurança jurídica, estabilidade e previsibilidade para os projetos de engenharia civil.

A BATESOLO SERVIÇOS DE ENGENHARIA LTDA executa ensaios de prova de carga estática em estrita conformidade com as diretrizes da NBR 6489 e demais normas regulamentadoras vigentes, utilizando sistemas de reação de alta capacidade, instrumentação eletrônica calibrada e corpo técnico experiente para fornecer laudos conclusivos de campo.

Entre em contato com o departamento técnico da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar suas investigações geotécnicas e programar a realização das provas de carga de seu empreendimento.
