Prova de carga dinâmica

O que é a prova de carga dinâmica?

A prova de carga dinâmica (comumente denominada PDA – Pile Driving Analyzer) é um ensaio geotécnico de campo concebido para determinar a capacidade de carga de ruptura e a integridade estrutural de elementos de fundação profunda.

Este ensaio é essencial para assegurar a segurança e a eficiência das fundações em obras de grande porte, destacando-se como uma ferramenta indispensável de controle tecnológico na engenharia civil moderna.

Definição e importância do método

O ensaio baseia-se na teoria da equação da onda unidimensional aplicada a estacas. Durante o procedimento, são medidos a força e a aceleração geradas pelo impacto mecânico de um martelo no topo do elemento de fundação.

Diferente dos métodos teóricos, a prova de carga dinâmica quantifica a resistência real mobilizada pelo solo no momento do golpe, permitindo mapear o comportamento dinâmico do atrito lateral e da resistência de ponta. Essa abordagem é crucial para assegurar que as estruturas suportem as cargas de projeto esperadas ao longo de sua vida útil, eliminando incertezas geológicas ocultas.

Como funciona o ensaio em campo

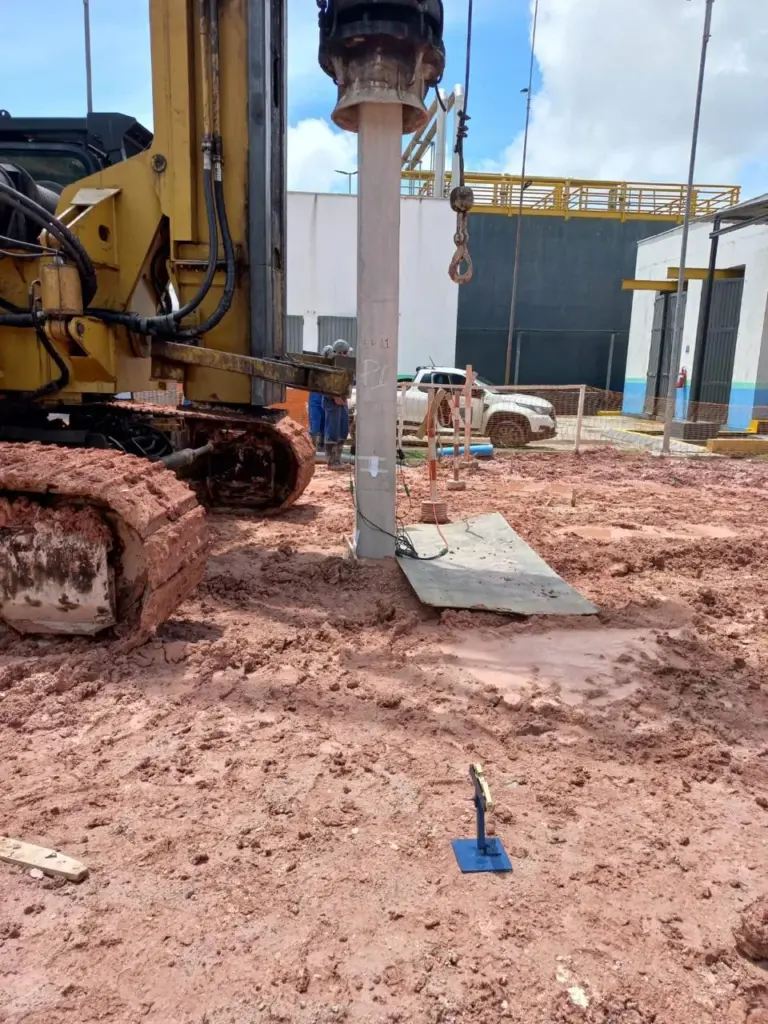

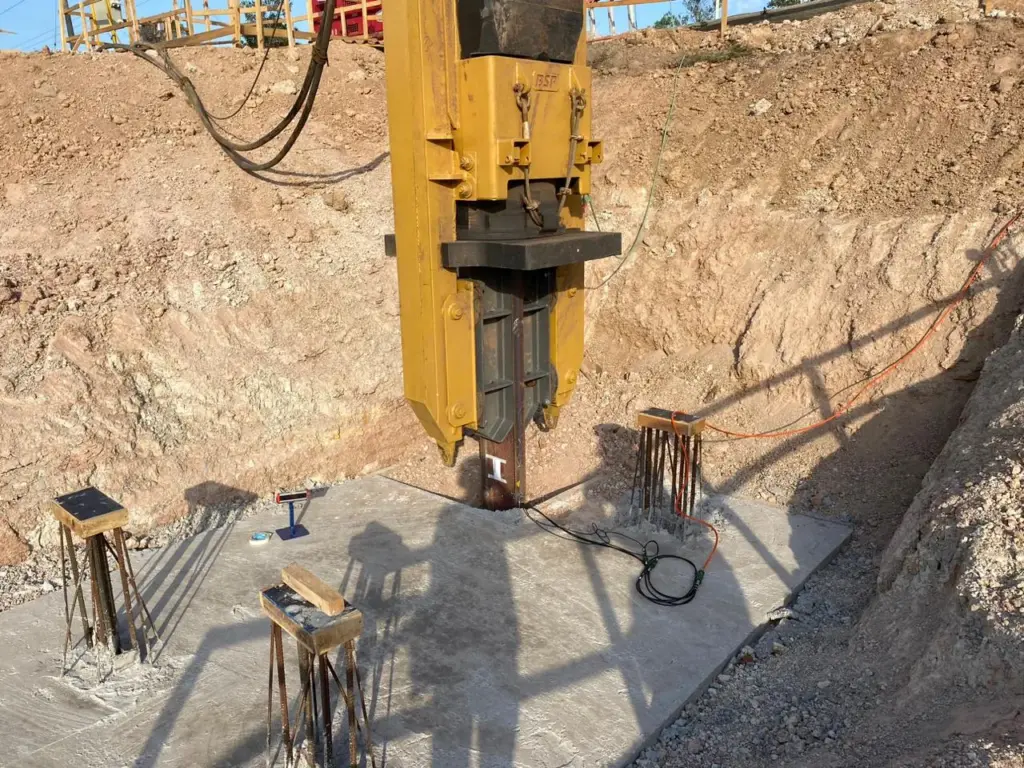

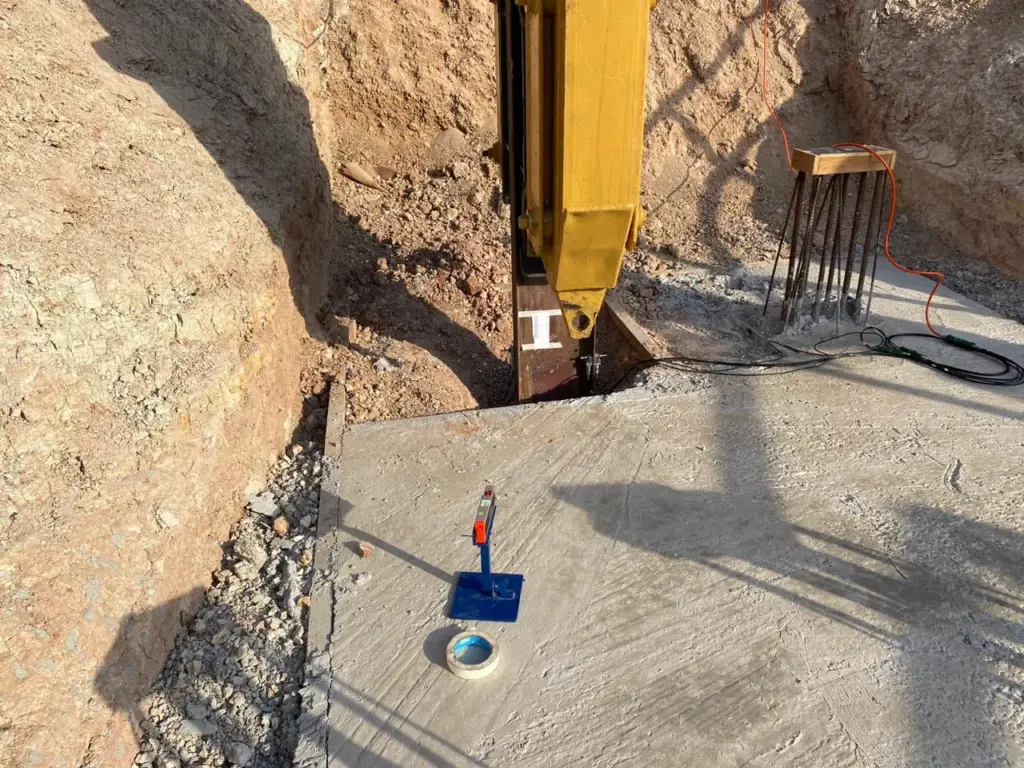

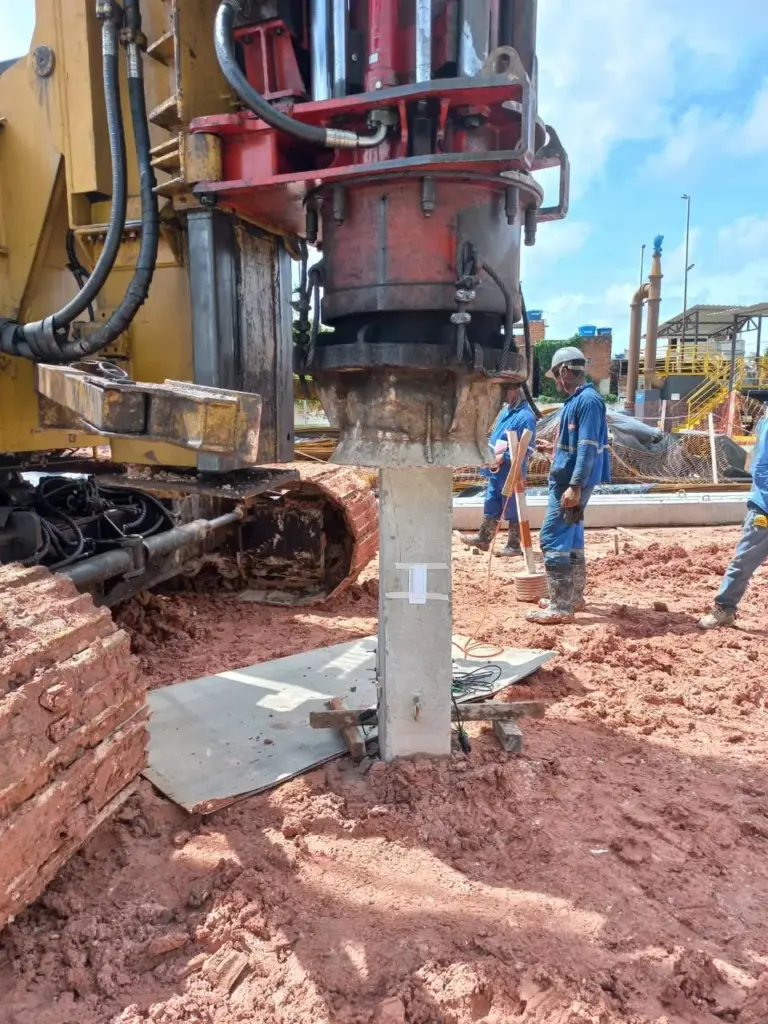

O processo envolve a aplicação de um impacto de energia conhecida na cabeça da estaca, gerado pelo próprio martelo do bate-estacas ou por um sistema de queda livre. No momento do golpe, ondas de tensão mecânica se propagam ao longo do fuste da estaca a uma velocidade que depende das propriedades elásticas do material (como o concreto ou o aço).

Enquanto a onda viaja, sensores fixados próximos ao topo registram continuamente as variações de deformação e aceleração. Esses dados brutos são digitalizados instantaneamente pelo equipamento analisador e, posteriormente, processados para determinar a capacidade máxima de carga, a eficiência do sistema de cravação e a presença de eventuais danos estruturais na estaca.

Contextos de aplicação na engenharia

A execução do ensaio dinâmico é amplamente solicitada em projetos complexos que demandam alta produtividade e rigor técnico. Entre os principais contextos destacam-se:

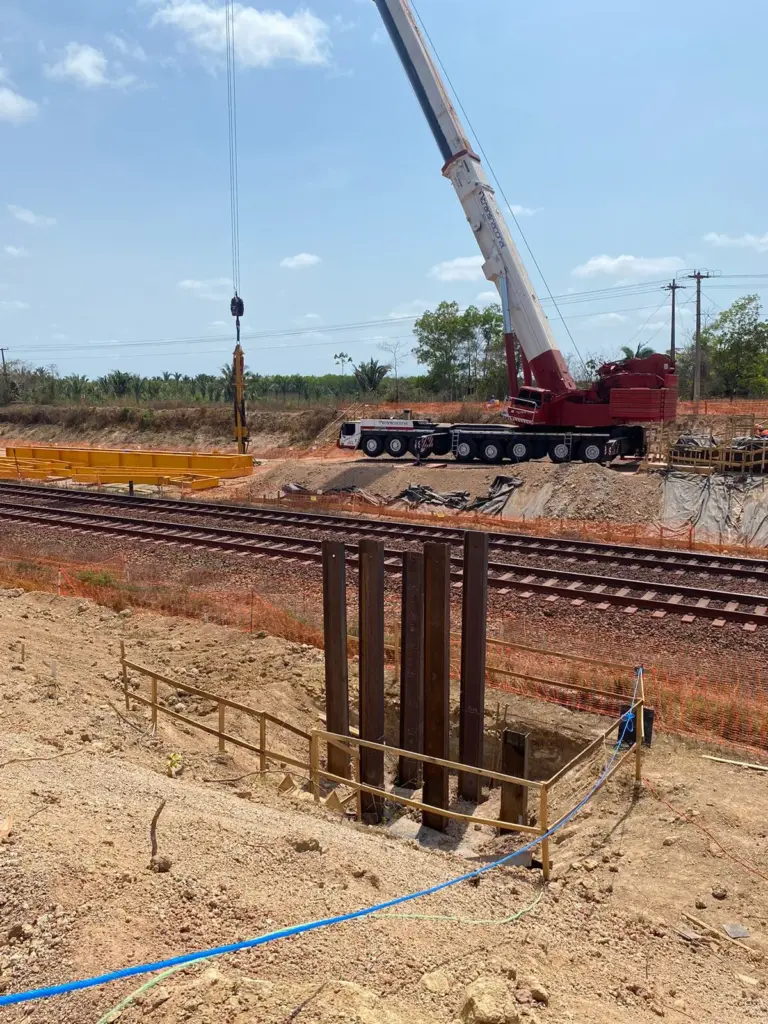

• Obras de infraestrutura de transportes: Fundações de pontes, viadutos, portos e estruturas metroviárias;

• Complexos de energia renovável: Validação das fundações profundas que sustentam as bases de aerogeradores em parques eólicos;

• Grandes empreendimentos do setor industrial e petroquímico: Bases para tanques, refinarias e estruturas pesadas de plantas operacionais.

Diferenciais e Benefícios da Avaliação Dinâmica

Os benefícios da prova de carga dinâmica são significativos e impactam diretamente o gerenciamento de riscos e o sucesso econômico das construções.

Aumento da segurança estrutural

O principal diferencial do ensaio é a capacidade de realizar o controle de qualidade em uma amostragem estatística muito maior de estacas se comparado aos métodos tradicionais. Com a análise precisa da capacidade de suporte de múltiplos elementos no canteiro, mitiga-se o risco de recalques diferenciais que poderiam comprometer a estabilidade e a integridade das superestruturas.

Economia de tempo e recursos

A prova de carga dinâmica é um método extremamente ágil que economiza tempo e insumos durante a fase de fundação. Por dispensar a montagem de complexas estruturas auxiliares de reação (como ancoragens ou carregamentos de blocos), o ensaio libera as frentes de serviço rapidamente. Isso se traduz em menos interrupções no cronograma físico e na redução drástica dos custos operacionais da obra.

Melhoria na confiabilidade dos resultados

A precisão dos dados obtidos pelo PDA oferece aos projetistas um panorama físico real do comportamento solo-estaca. Os relatórios gerados permitem refinar os parâmetros de cravação (ajuste de nega e repique), otimizando o comprimento das estacas subsequentes e promovendo um planejamento logístico muito mais eficiente no canteiro.

Vantagens em Comparação com Métodos Tradicionais

Quando confrontada com a prova de carga estática tradicional, a metodologia dinâmica apresenta diferenciais operacionais e técnicos competitivos.

Precisão e eficiência na coleta

O ensaio dinâmico permite obter respostas em tempo real sobre a energia transferida pelo martelo e a integridade do material. A combinação do monitoramento de campo com a análise computacional posterior confere uma confiabilidade superior na determinação da capacidade de carga total da fundação.

Flexibilidade de aplicação

O método possui alta adaptabilidade para diferentes tipologias de projetos, geometrias de elementos e condições geotécnicas. Pode ser executado com sucesso em:

• Estacas pré-moldadas de concreto;

• Estacas metálicas (perfis e tubos);

• Estacas escavadas de grande diâmetro ou estacas hélice contínua (através de ensaios após a cura do concreto, utilizando martelos de queda livre específicos).

Redução do impacto no canteiro

Por utilizar equipamentos compactos e instrumentação direta no elemento, a prova de carga dinâmica gera perturbações mínimas na rotina operativa do canteiro. O ensaio não demanda grandes movimentações de terra ou descarte de resíduos estruturais, configurando-se como uma opção técnica limpa e sustentável para o empreendimento.

Procedimento Executivo do Ensaio

A realização do ensaio dinâmico segue diretrizes normativas estritas para assegurar a repetibilidade e a exatidão dos dados coletados em campo.

Equipamentos e instrumentos técnicos

A infraestrutura tecnológica mobilizada para o ensaio engloba os seguintes dispositivos:

• Sensores de deformação (strain gages): Responsáveis por medir as microdeformações sofridas pelo material da estaca sob o efeito do impacto, permitindo calcular a força atuante;

• Acelerômetros de alta frequência: Destinados a registrar a aceleração da onda de choque, dado essencial para determinar a velocidade da partícula;

• Analisador de cravação (Equipamento PDA): Unidade computacional de campo que calibra, processa e armazena as leituras dos sensores em tempo real;

• Sistema de impacto: Martelo do próprio bate-estacas ou dispositivo de queda livre com massa e altura de queda compatíveis com a carga nominal da estaca.

Passo a passo do procedimento operacional

1. Preparação da estaca: Regularização da superfície lateral e do topo do elemento de fundação na cota de ensaio, garantindo o paralelismo e eliminando partes danificadas do material;

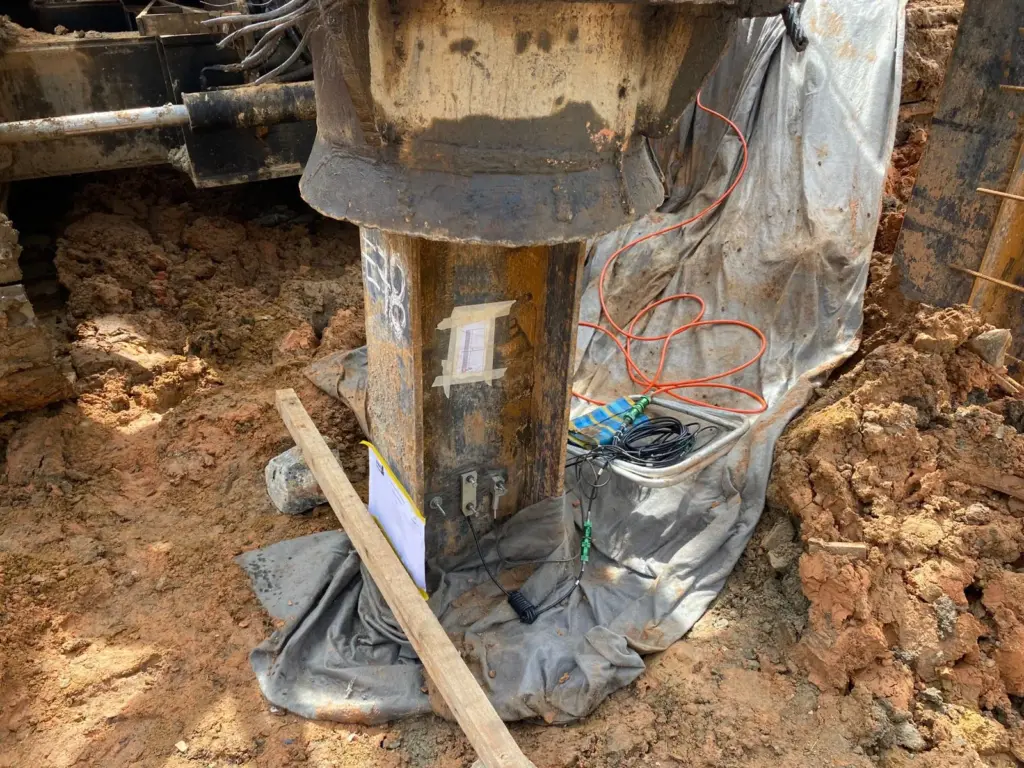

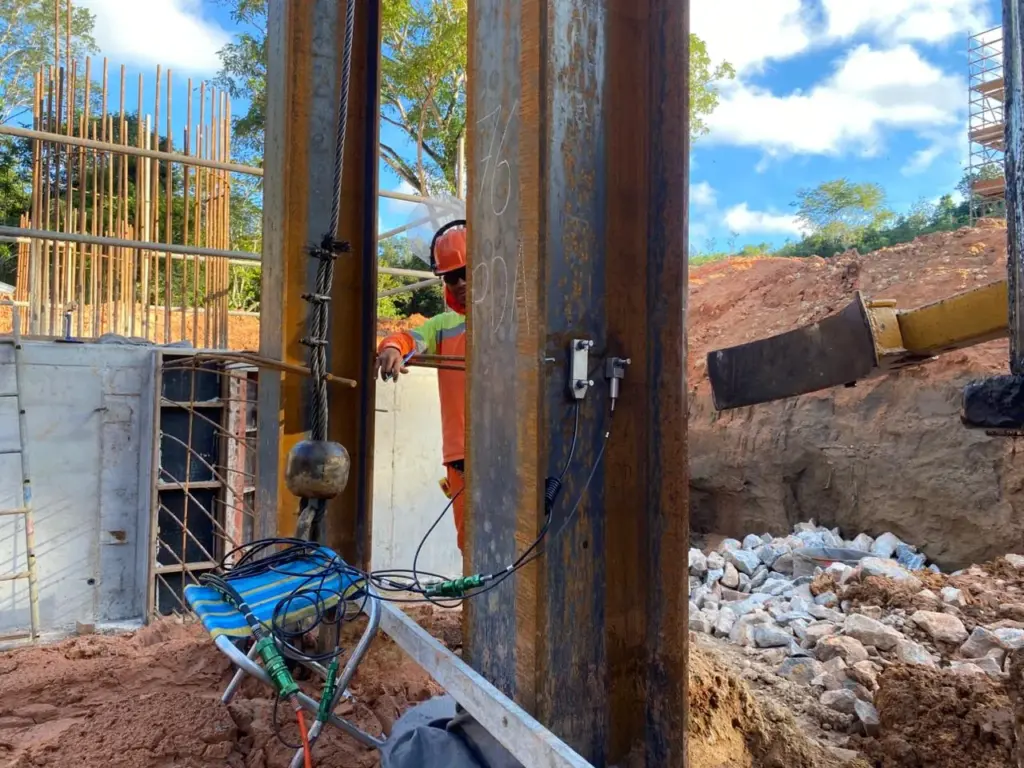

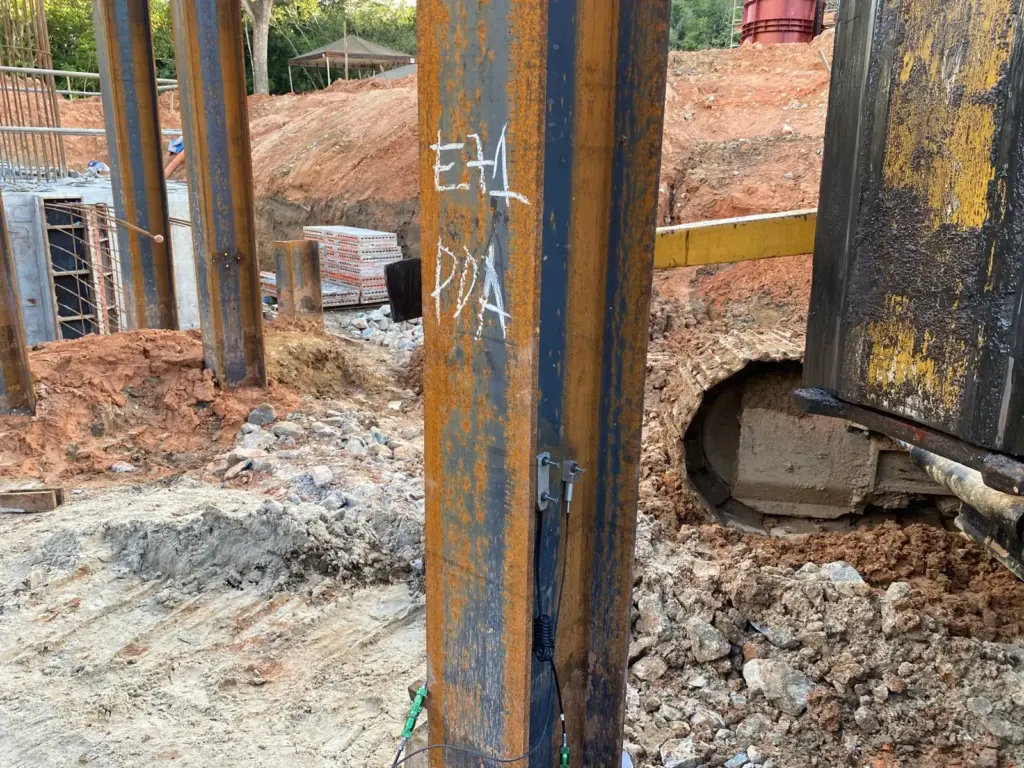

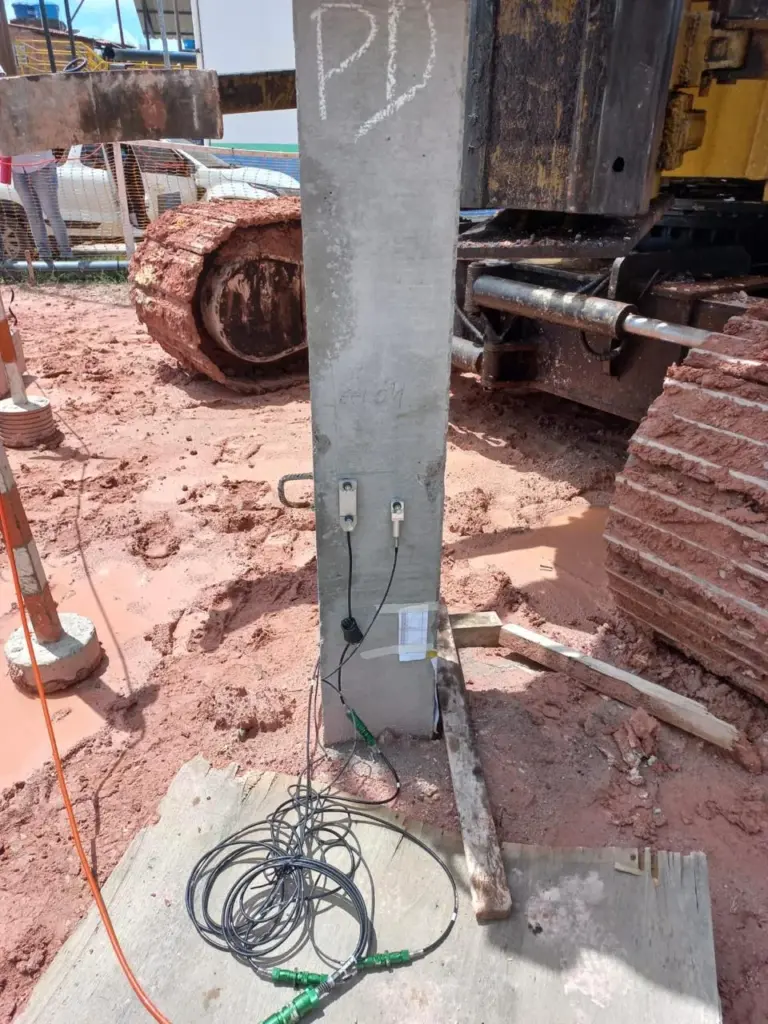

2. Instalação dos sensores: Perfuração e fixação mecânica, de forma simétrica e oposta na seção da estaca, de dois acelerômetros e dois sensores de deformação;

3. Conexão e parametrização: Vinculação dos cabos ao analisador e inserção dos dados geométricos da estaca, densidade do material e módulo de elasticidade;

4. Aplicação do impacto e coleta: Execução dos golpes controlados com o sistema de impacto, registrando instantaneamente os gráficos de força e velocidade na tela do PDA.

Interpretação analítica dos resultados

Após a coleta de dados em campo, os registros são submetidos a um processo de retroanálise computacional por meio de softwares especializados utilizando o método CAPWAP (Continuous Assessment Program Wave Analysis Piles).

Essa modelagem matemática permite ajustar os dados medidos com as propriedades reológicas do solo, isolando a resistência de atrito lateral ao longo de cada trecho do fuste e determinando com precisão a capacidade de carga última da fundação ensaiada.
