Ensaios de carga em placa

Abordagens Iniciais sobre os Ensaios de Carga em Placa

Os ensaios de carga em placa consagrados no meio técnico como Provas de Carga em Placa representam uma das ferramentas mais diretas e confiáveis da engenharia civil e da geotecnia para determinar as propriedades mecânicas do solo superficial.

Esse método avalia a capacidade de suporte admissível e o comportamento de deformação (recalque) do terreno, permitindo que engenheiros e construtores compreendam com exatidão como o solo responderá sob condições reais de solicitação de uma estrutura.

No Brasil, a execução e o balizamento analítico desse teste seguem rigorosamente as diretrizes da norma técnica ABNT NBR 6489 (Prova de carga em placa – Solo). O ensaio fundamenta-se na aplicação de incrementos sucessivos, controlados e padronizados de carga vertical sobre uma placa de aço rígida posicionada diretamente na cota de assentamento projetada para a fundação. Esse arranjo experimental simula em escala real as pressões que serão transmitidas ao subsolo por elementos de fundação rasa, tais como sapatas, blocos e radieres.

Benefícios Técnicos dos Ensaios de Carga em Placa

A incorporação da NBR 6489 ao escopo de controle tecnológico de um canteiro de obras gera benefícios diretos que elevam o patamar de confiabilidade e racionalização do empreendimento.

Aumento da Segurança Estrutural

O ganho substancial em segurança estrutural é o benefício primordial desse ensaio. Ao obter dados precisos sobre a curva tensão-deformação diretamente in situ, mapeia-se a resistência última do solo antes que a superestrutura seja erguida. Com essas informações, os engenheiros asseguram que as fundações trabalharão bem abaixo do limite de escoamento ou ruptura do terreno. Isso reduz drasticamente o risco de recalques diferenciais acentuados, que costumam provocar patologias graves, como trincas, fissuras ou o colapso estrutural.

Economia de Tempo e Recursos Financiarização

Os ensaios em placa contribuem diretamente para a otimização físico-financeira do projeto. Fórmulas teóricas e correlações empíricas baseadas em sondagens indiretas preliminares (como o SPT) tendem a embutir coeficientes de segurança excessivamente conservadores devido à falta de dados físicos diretos. Quando a prova de carga comprova em campo que o terreno possui capacidade de suporte superior à estimada nos cálculos teóricos iniciais, o projetista pode redimensionar e otimizar a geometria das sapatas. Isso gera economia imediata de concreto, aço e horas de escavação, além de evitar retrabalhos causados por surpresas geotécnicas.

Confiabilidade e Reprodutibilidade nos Resultados

Diferente de métodos interpretativos, os dados gerados pela prova de carga em placa são empíricos, auditáveis e altamente confiáveis. Por ser um processo normatizado, os resultados podem ser replicados e verificados com precisão, oferecendo uma base de dados limpa e livre de ruídos interpretativos. Essa exatidão fornece aos projetistas a segurança necessária para a tomada de decisões técnicas complexas durante o processo de construção.

Vantagens dos Ensaios de Carga com Placa

O emprego de placas rígidas instrumentadas confere vantagens operacionais marcantes, consolidando a técnica como a escolha preferencial para o controle de qualidade geotécnico.

Precisão na Avaliação de Solo

A precisão analítica é a grande vantagem da prova de placa frente a outros ensaios de prospecção. O teste avalia a massa de solo em seu estado natural de compactação e umidade, mensurando diretamente o módulo de deformabilidade e a resistência mecânica local. Esses dados detalhados permitem ajustes finos nos projetos de fundação, adequando o modelo matemático da estrutura à realidade física do terreno.

Flexibilidade em Diferentes Tipos de Projetos

Este ensaio destaca-se por sua alta versatilidade, adaptando-se com facilidade a diferentes demandas da engenharia civil:

• Construções Comerciais e Residenciais: Validação do solo de fundação de edifícios projetados sobre sapatas ou radieres;

• Obras de Infraestrutura: Determinação do coeficiente de recalque vertical para o dimensionamento de bases de rodovias, pistas de aeroportos e ferrovias;

• Pisos Industriais: Ensaio padrão para definir o suporte do subleito sob pisos de concreto sujeitos a cargas concentradas elevadas e tráfego pesado.

Redução de Riscos em Construções

Mapear o comportamento do subsolo antes ou logo no início das escavações reduz drasticamente os riscos geotécnicos do empreendimento. O ensaio permite identificar previamente a presença de lentes de solo moles ou horizontes colapsíveis na cota de apoio, evitando surpresas desagradáveis e dispendiosas após a execução das bases. Isso promove um ambiente de engenharia muito mais previsível, seguro e eficiente.

Diretrizes de Execução e Monitoramento em Campo

Para que os resultados coletados possuam validade técnica e normativa, o ensaio deve seguir um rito metodológico sequencial e rigoroso em campo.

Preparação do Local para o Ensaio

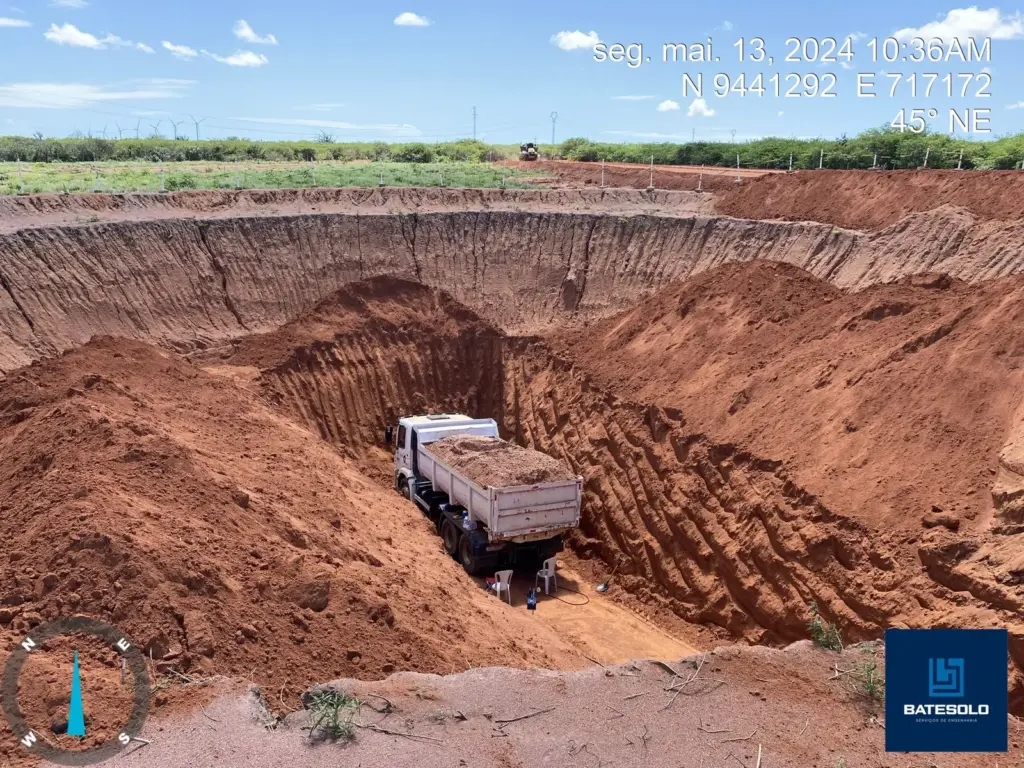

O primeiro passo consiste na abertura de uma vala até a cota exata de assentamento prevista para a fundação. O fundo da cava deve ser perfeitamente plano, regularizado e limpo, livre de detritos, água ou solo amolecido por intempéries. Para garantir o acoplamento ideal e a distribuição perfeitamente uniforme de tensões, espalha-se uma película milimétrica de areia fina e seca antes de posicionar a placa de aço rígida.

Equipamentos Necessários

O arranjo instrumental montado no canteiro utiliza componentes de alta sensibilidade e com calibração rastreável:

• Placas de Carga: Discos circulares ou quadrados de aço de alta rigidez, com diâmetros padronizados pela NBR 6489 (geralmente variando entre 30 cm e 80 cm);

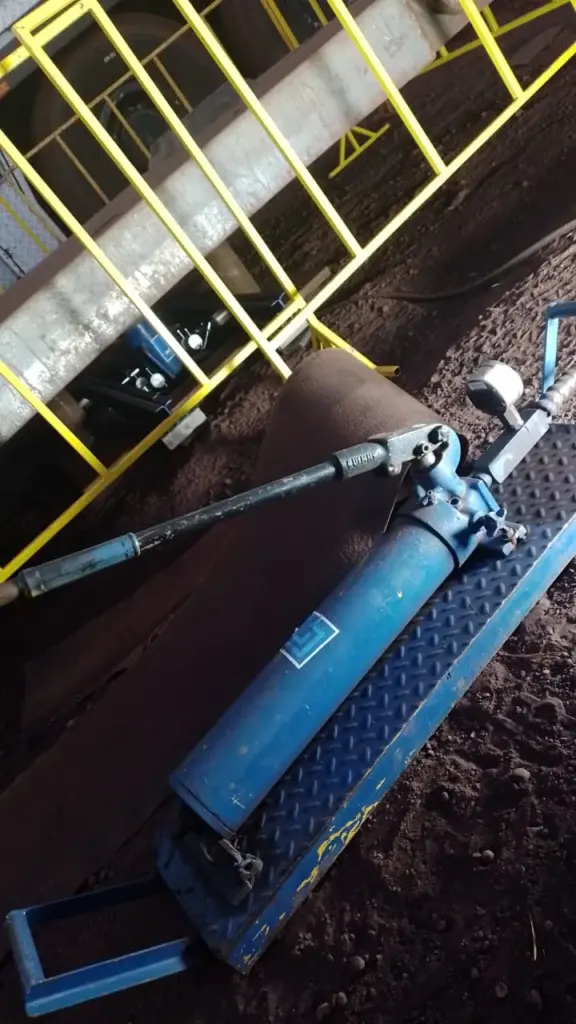

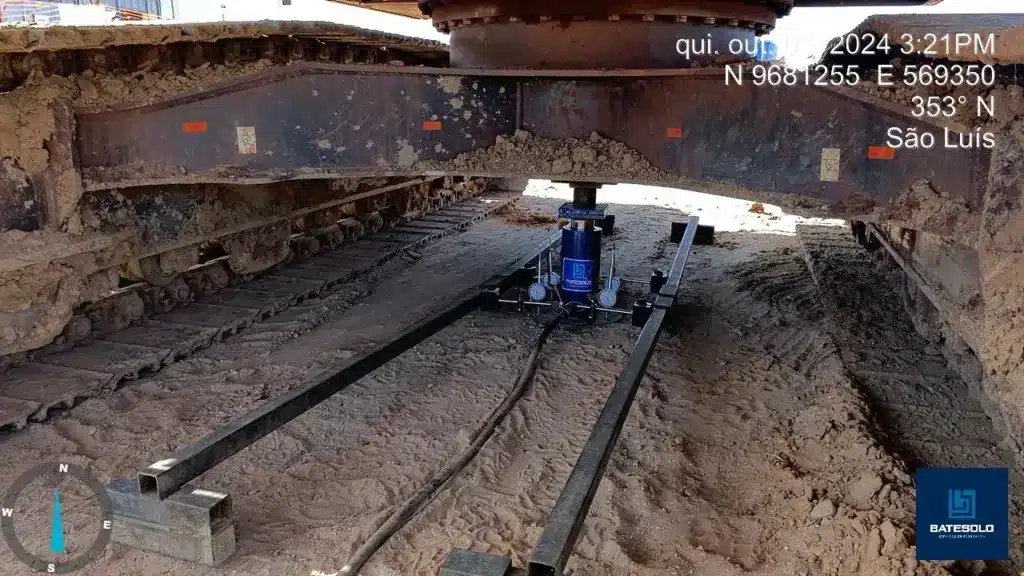

• Dispositivo de Aplicação de Força: Um macaco hidráulico centralizado operado por uma bomba de pressurização de fluxo constante, combinado a células de carga eletrônicas ou manômetros analíticos de alta precisão;

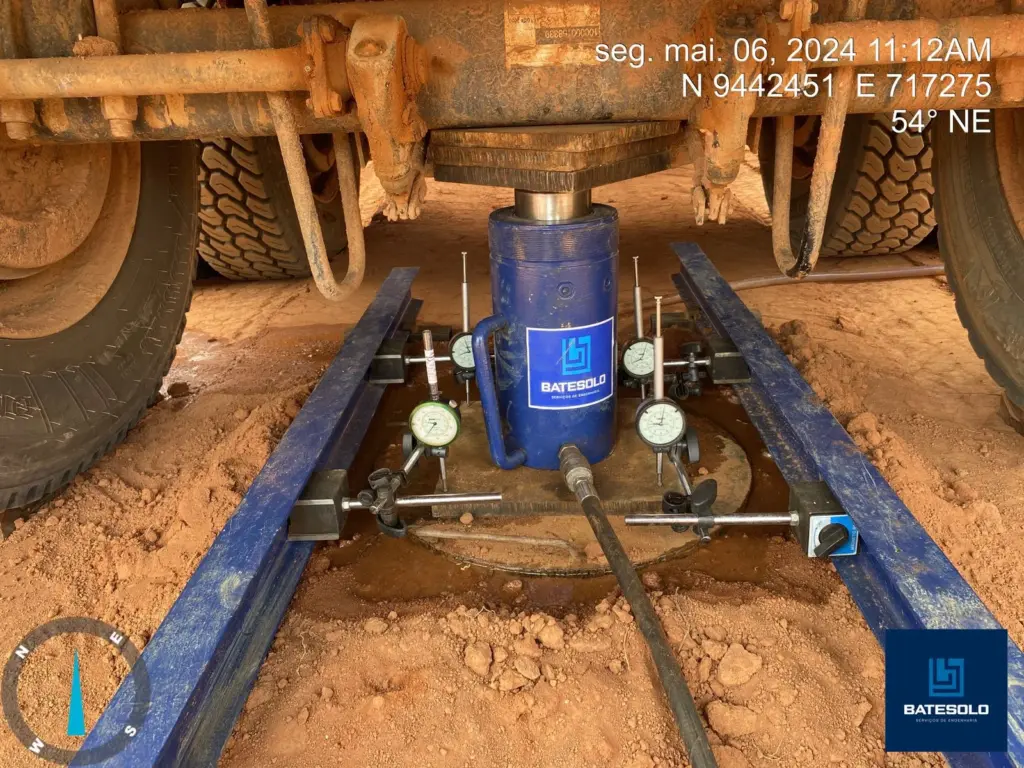

• Sistemas de Medição de Deslocamento: Dois a quatro relógios comparadores (defletômetros) ou transdutores eletrônicos de deslocamento (LVDTs) com resolução de 0,01 mm, fixados em vigas de referência independentes (vigas de leitura) totalmente isoladas de vibrações e variações térmicas diretas;

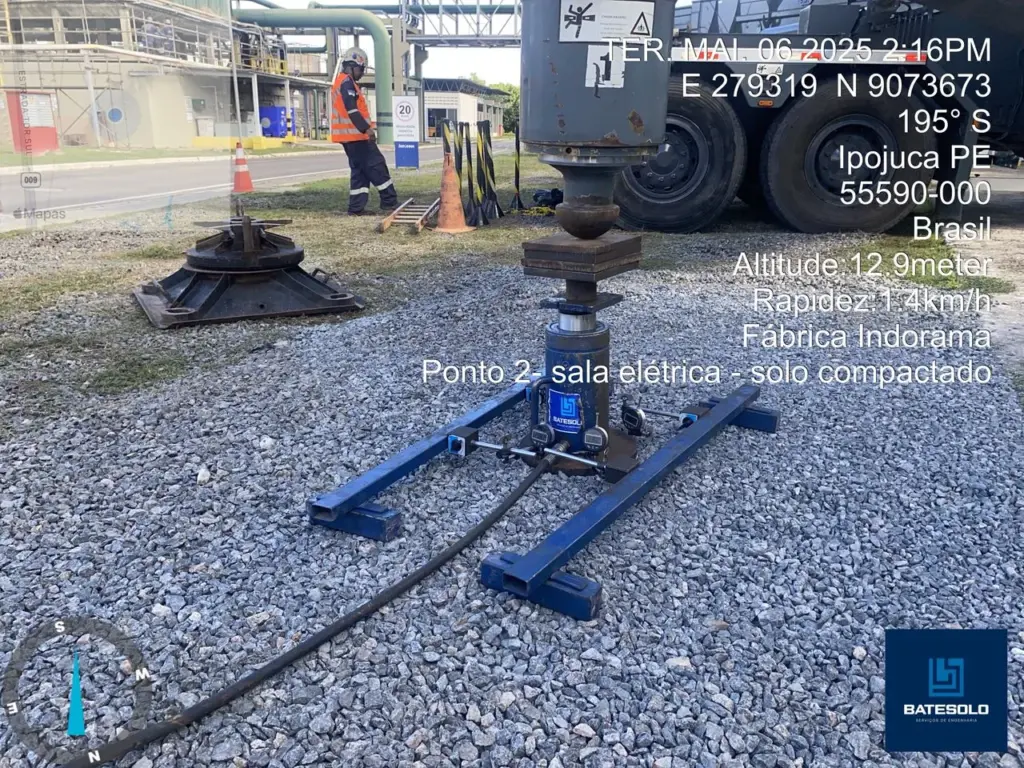

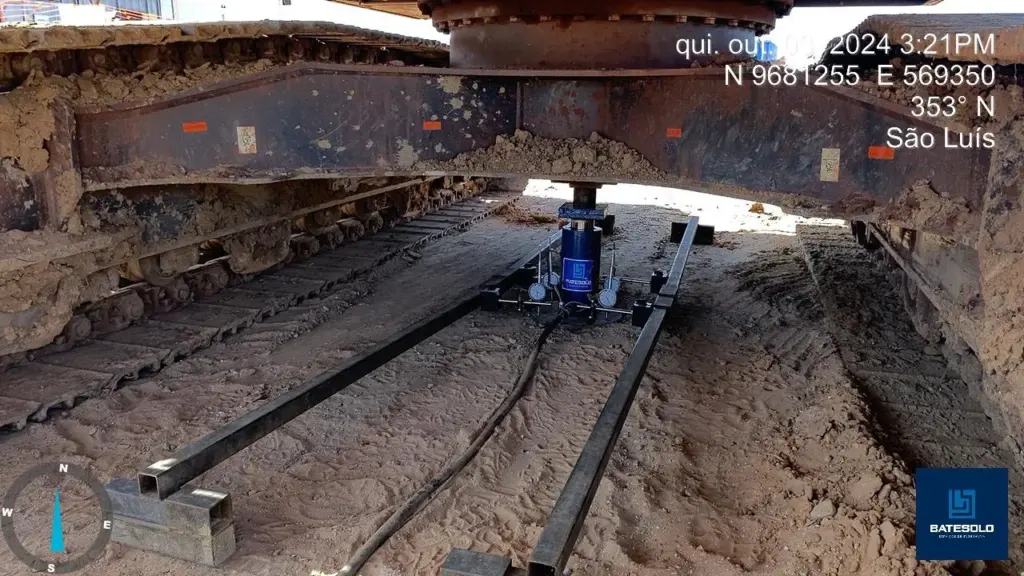

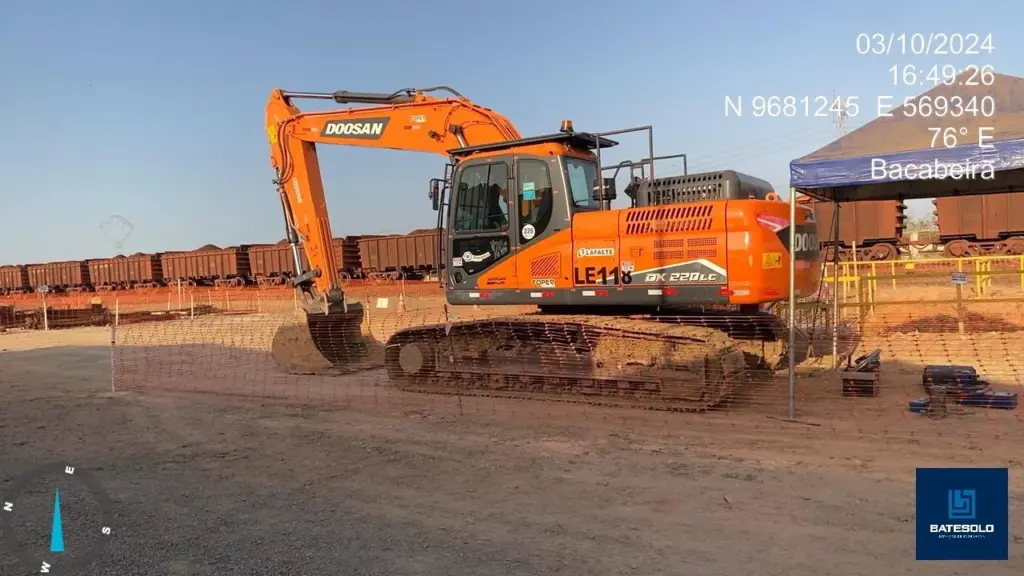

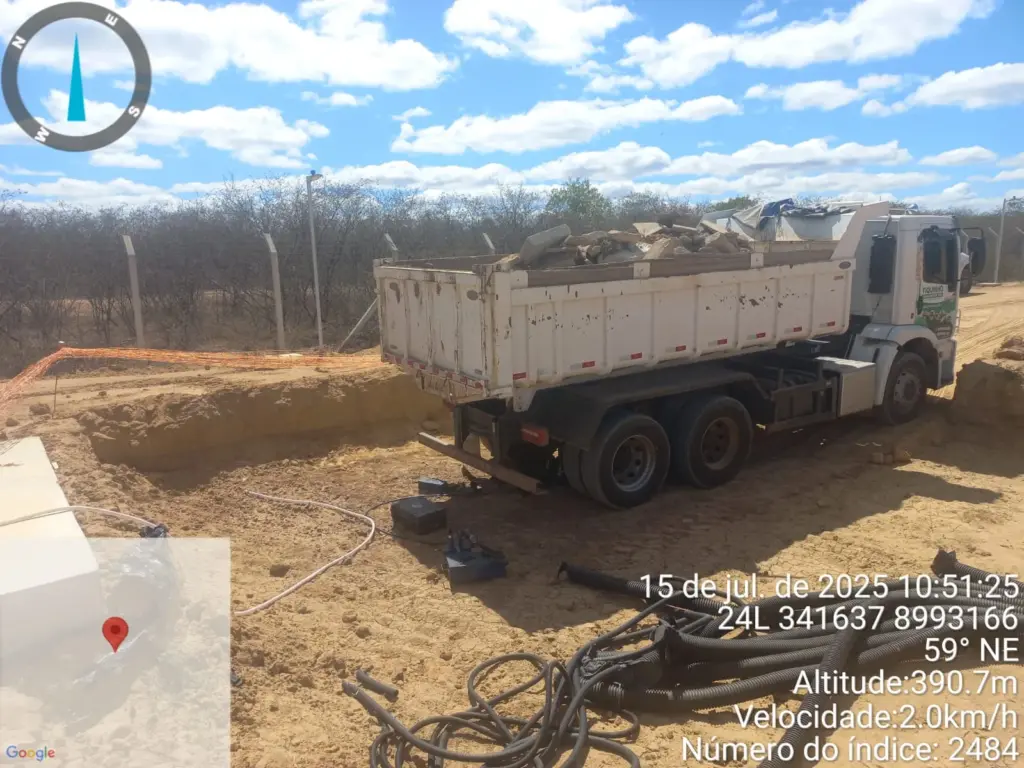

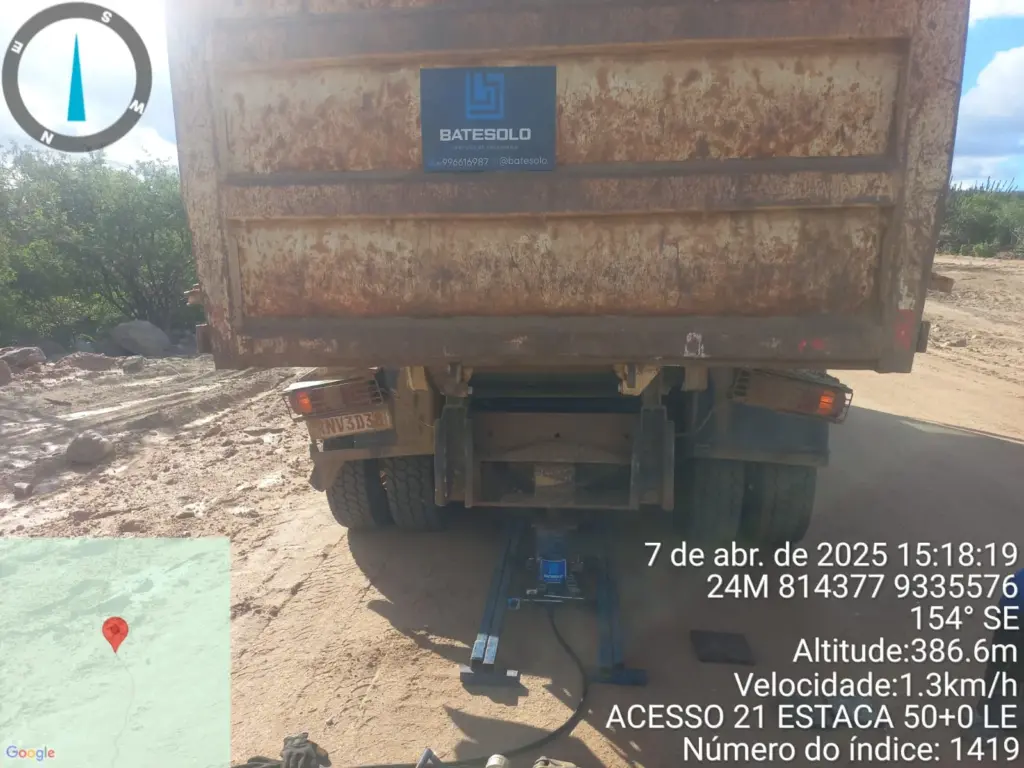

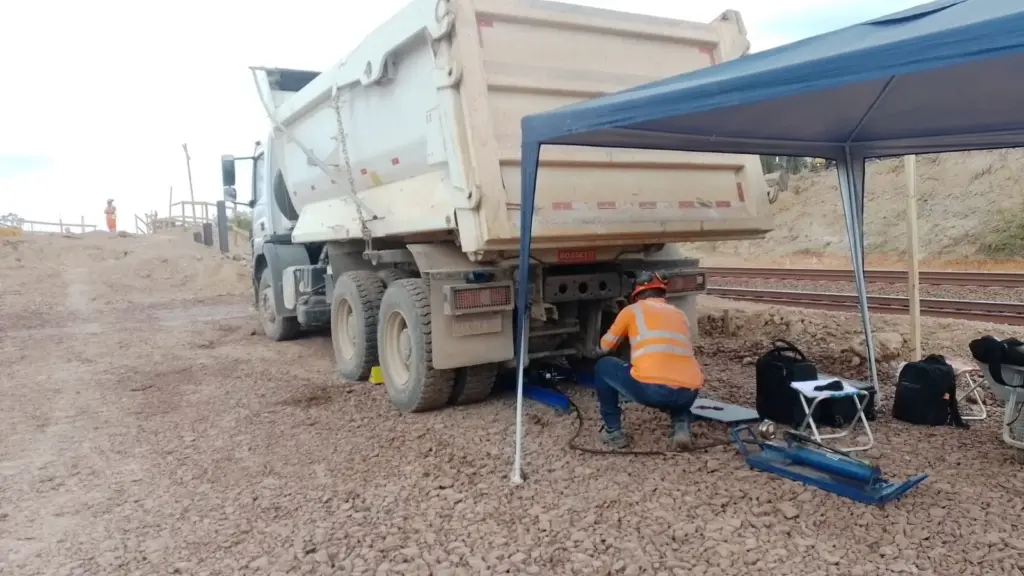

• Sistema de Reação: Estrutura metálica robusta (vigas de aço) disposta para contra-apoiar a força exercida pelo macaco hidráulico. Essa estrutura pode reagir contra tirantes cravados profundamente no solo ou sob uma plataforma pesada carregada com lastro (cargueiro de blocos de concreto ou ferro).

Passo a Passo do Procedimento e Interpretação

A força é aplicada sobre a placa em estágios sucessivos e iguais (geralmente frações de 20% da pressão admissível estimada para o projeto). Cada estágio de carga é mantido até que os recalques do solo atinjam o critério de estabilização exigido pela NBR 6489. As leituras de tempo e deslocamento são anotadas continuamente até atingir o dobro da carga de trabalho ou a ruptura franca do terreno. Na sequência, realiza-se o descarregamento em estágios para avaliar a recuperação elástica do solo.

Os dados brutos coletados são processados por engenheiros geotécnicos especializados para estruturar a Curva Tensão-Recalque:

 Pressão (MPa)
   |      __---___ (Estágios de Carregamento)
   |    /
   |   /
   |  |       / (Recuperação Elástica no Descarregamento)
   |  |      /
   +--+-----+----+----> Recalque (mm)

A interpretação desta curva permite identificar o ponto de ruptura do solo ou a pressão correspondente ao limite de deformação admissível da estrutura. A partir desses dados, calcula-se também o coeficiente de recalque vertical ($k$), parâmetro fundamental utilizado pelos engenheiros calculistas para modelar a interação solo-estrutura nos softwares de análise estrutural.

Aplicações Práticas dos Ensaios de Carga em Placa

A amplitude analítica do ensaio confere a ele papel de destaque em frentes distintas na engenharia civil:

• Projetos de Infraestrutura: Em pontes, viadutos e estruturas de contenção, o ensaio assegura que os encontros e pilares estruturais não sofram deslocamentos incompatíveis com os limites de fadiga dos materiais;

• Avaliação de Fundamentos: Investigação direta para atestar a viabilidade técnica do solo superficial, servindo como critério definitivo para a escolha entre soluções de fundações rasas econômicas (sapatas) ou a necessidade de migração para fundações profundas (estacas);

• Estudos de Viabilidade Geotécnica: Utilizado nas fases preliminares de grandes empreendimentos para analisar o comportamento do terreno sob carregamentos severos, fornecendo subsídios precisos para estimativas de custos de terraplenagem e fundações antes da execução das obras.

A Importância dos Ensaios para Projetos Sustentáveis

No cenário atual da construção civil, a otimização de materiais é um pilar fundamental da engenharia sustentável. Ao fornecer parâmetros de resistência exatos, a prova de carga em placa evita o superdimensionamento de blocos e sapatas. Reduzir o volume de escavação e racionalizar o consumo de concreto armado e aço nas fundações diminui diretamente a pegada de carbono do canteiro de obras, aliando eficiência técnica, economia financeira e responsabilidade ambiental.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

A correta validação da capacidade de suporte e deformabilidade do terreno afasta riscos geotécnicos e confere previsibilidade para os projetos de engenharia civil. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA executa ensaios de prova de carga em placa atendendo com rigor normativo a todas as especificações da NBR 6489/2019, empregando sistemas de reação robustos, instrumentação eletrônica calibrada e corpo técnico experiente para fornecer laudos conclusivos de campo com total agilidade e confiança.

Entre em contato com a equipe de engenharia da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar suas investigações de campo e programar a realização das provas de carga de sua obra.
