Diretrizes Técnicas da prova de carga dinâmica PDF

A prova de carga dinâmica PDF refere-se à digitalização e estruturação técnica dos relatórios e laudos gerados pelo ensaio PDA (Pile Driving Analyzer). Esse ensaio geotécnico de alta deformação baseia-se nos princípios da física da propagação de ondas unidimensionais no fuste de fundações profundas.

A compilação desses ensaios em relatórios técnicos no formato PDF atua como o documento oficial de validação das fundações perante projetistas, auditorias e órgãos fiscalizadores. O método é essencial para assegurar que as estruturas suportem as cargas de projeto estipuladas com total segurança e eficácia.

Aumento da Confiabilidade em Projetos Geotécnicos

O principal benefício da prova de carga dinâmica PDF é o incremento substancial na confiabilidade do projeto de engenharia.

Diferente de métodos teóricos ou estimativas empíricas indiretas retiradas das sondagens de solo (SPT), o ensaio dinâmico mede as forças e acelerações reais que se propagam pelo elemento estrutural no momento do impacto. A precisão e a rastreabilidade desses dados digitais permitem aos engenheiros:

• Validar o comportamento mecânico real da interface solo-estaca;

• Confirmar as premissas de cálculo adotadas na fase de dimensionamento;

• Subsidiar as tomadas de decisão técnicas com dados empíricos irrefutáveis.

Redução de Riscos Estruturais

A realização sistemática do ensaio e a emissão do respectivo relatório técnico digital contribuem de forma direta para a mitigação de riscos estruturais severos.

Como as ondas de tensão mecânica percorrem todo o comprimento cravado da estaca, os sensores captam eventuais variações na seção transversal ou nas propriedades elásticas do material. Isso permite mapear e detectar precocemente problemas ocultos no fuste — como trincas, fraturas ou nichos de concretagem — antes que se tornem críticos ou que a superestrutura receba as cargas definitivas de serviço.

Melhoria na Tomada de Decisões em Campo

O fornecimento de dados claros e objetivos em tempo real agiliza a rotina operacional no canteiro de obras. Com as informações geradas pelo analisador de cravação, o corpo de engenharia pode ajustar imediatamente os critérios de aceitação das estacas, tais como a energia do martelo, os índices de nega e o repique elástico. Essa dinâmica otimiza a escolha das técnicas construtivas e assegura a fluidez do cronograma físico.

Vantagens da Emissão e Gestão Digital do Laudo Técnico

A compilação e o armazenamento dos resultados em formato digital padronizado oferecem vantagens logísticas e administrativas fundamentais para a governança de grandes empreendimentos.

Facilidade de Acesso e Compartilhamento de Dados

Uma das principais vantagens práticas reside na facilidade de distribuição e compartilhamento do arquivo digital. Os relatórios analíticos complexos podem ser enviados instantaneamente para projetistas, consultores geotécnicos, gestores de contratos e investidores. Isso garante que todos os elos da cadeia de tomada de decisão estejam perfeitamente alinhados com as informações técnicas mais recentes sobre o comportamento das fundações.

Documentação Eficiente, Organizada e Rastreável

A formatação do laudo em um documento técnico estruturado permite que gráficos de força, velocidade, integridade estrutural e tabelas de capacidade de carga sejam apresentados de forma clara e padronizada. Essa organização é indispensável para compor o as-built da obra, facilitando consultas futuras em processos de ampliação, reformas e auditorias técnicas independentes.

Compatibilidade e Interoperabilidade de Software

Os dados extraídos dos softwares de processamento dinâmico e consolidados no documento técnico possuem alta compatibilidade com outras ferramentas de engenharia, como plataformas BIM (Building Information Modeling) e sistemas de gestão de ativos. A interoperabilidade dos dados otimiza os processos internos e melhora o fluxo de comunicação entre as equipes de campo e de escritório técnico.

Procedimento Executivo e Processamento do Ensaio

A geração de um documento técnico confiável depende do cumprimento rigoroso de etapas executivas normatizadas em campo.

Passo a Passo para a Realização do Teste Dinâmico

1. Planejamento Técnico: Definição da amostragem de estacas a serem testadas, alinhada com as diretrizes da norma ABNT NBR 6122 e as particularidades geológicas do local;

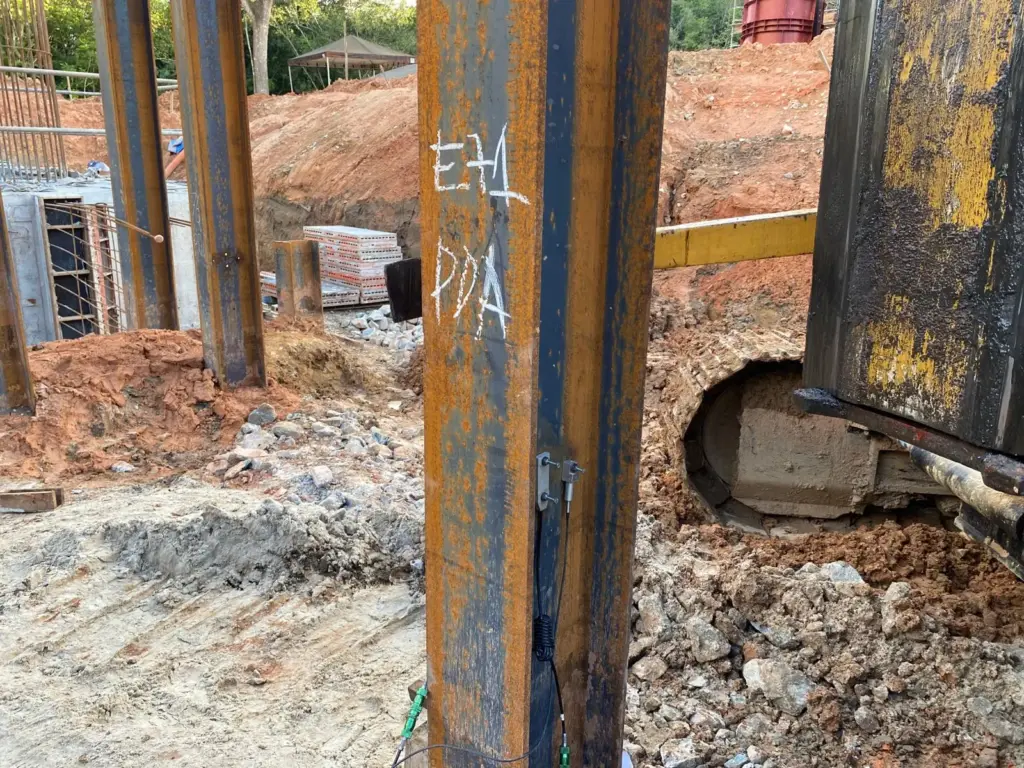

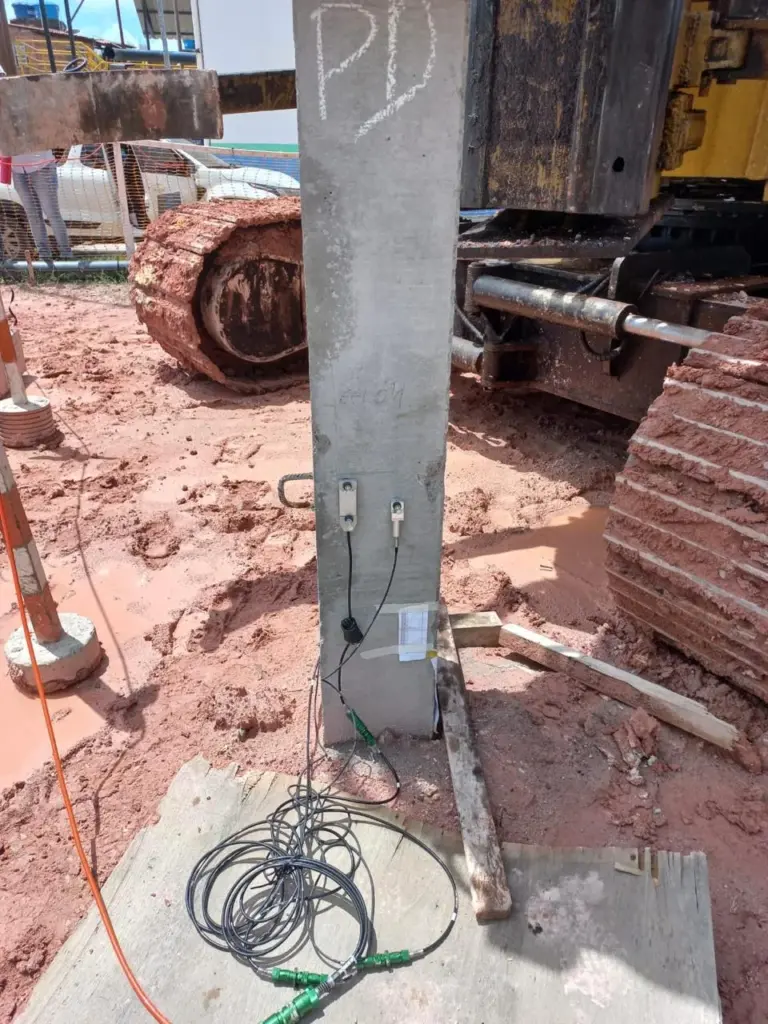

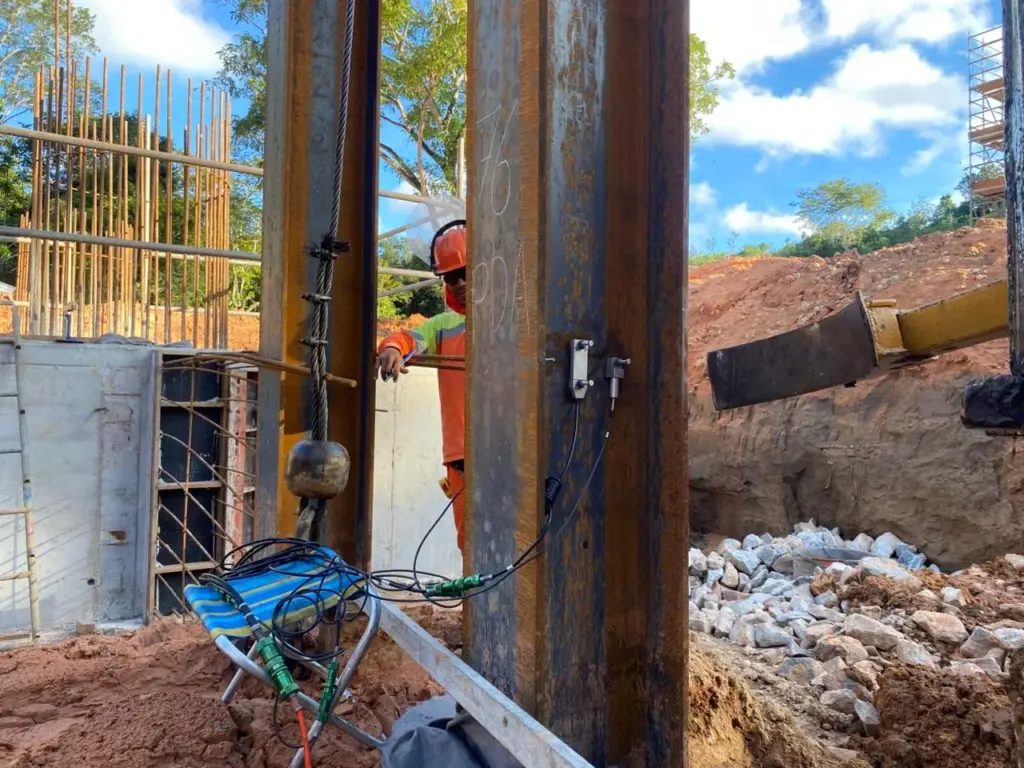

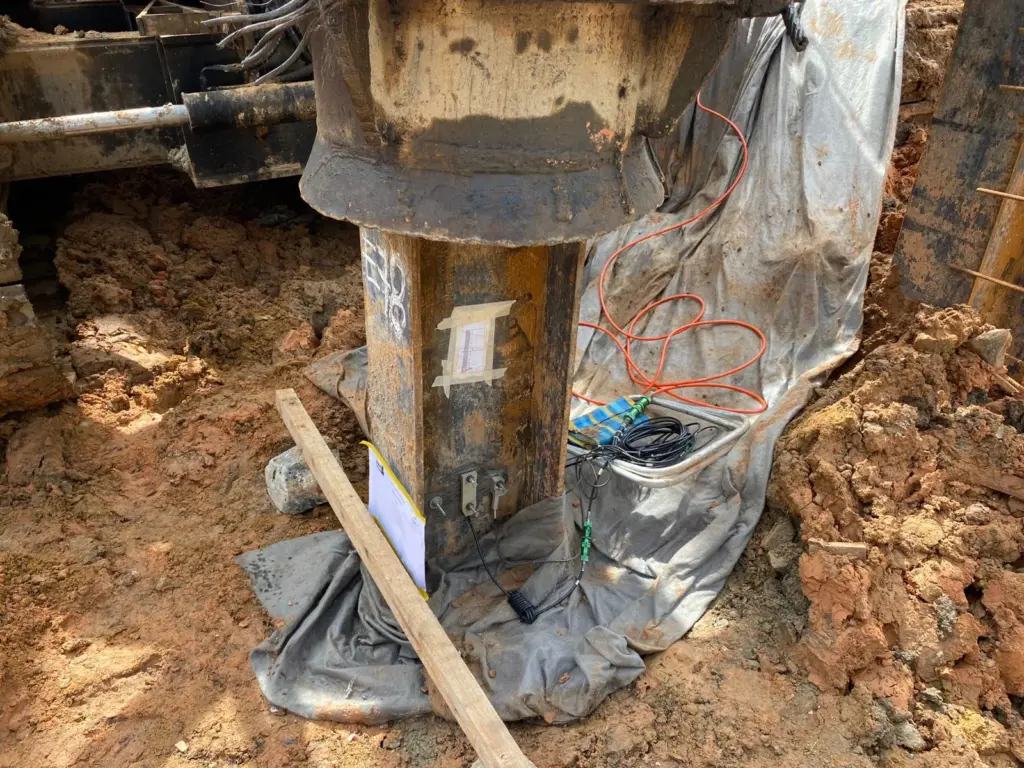

2. Instrumentação das Estacas: Fixação parafusada e simétrica de dois acelerômetros de alta frequência e dois transdutores de deformação (strain gages) nas faces opostas do fuste;

3. Parametrização do Sistema: Inserção das propriedades geométricas e mecânicas da estaca (área da seção, módulo de elasticidade e densidade do material) no analisador de campo (PDA);

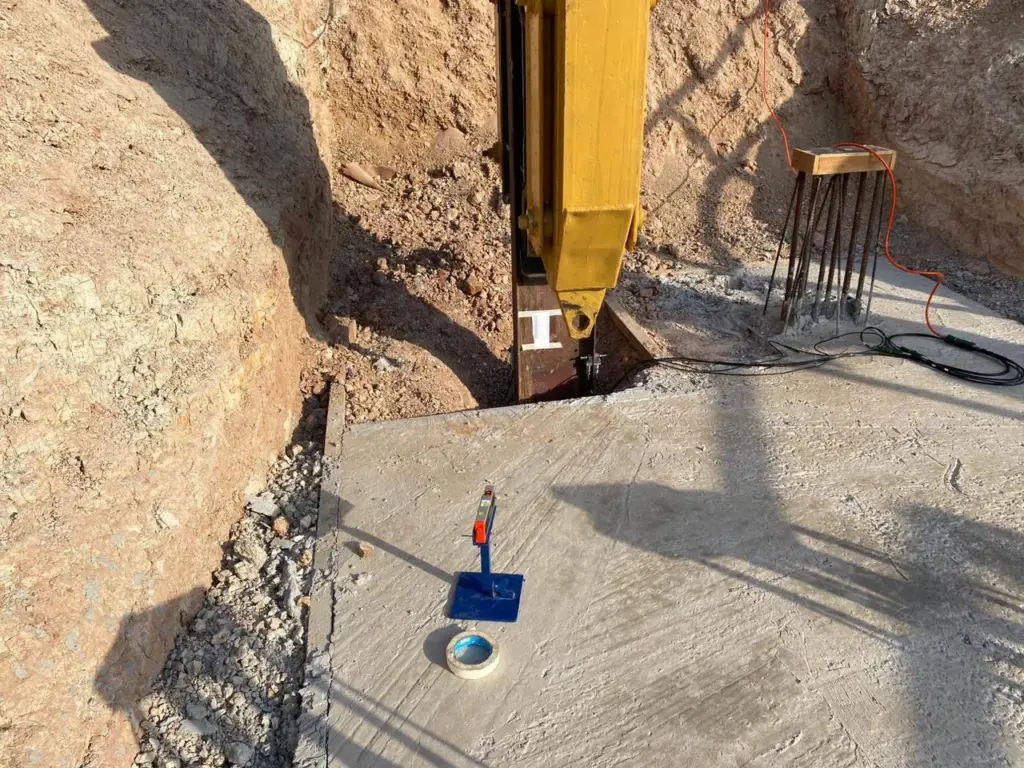

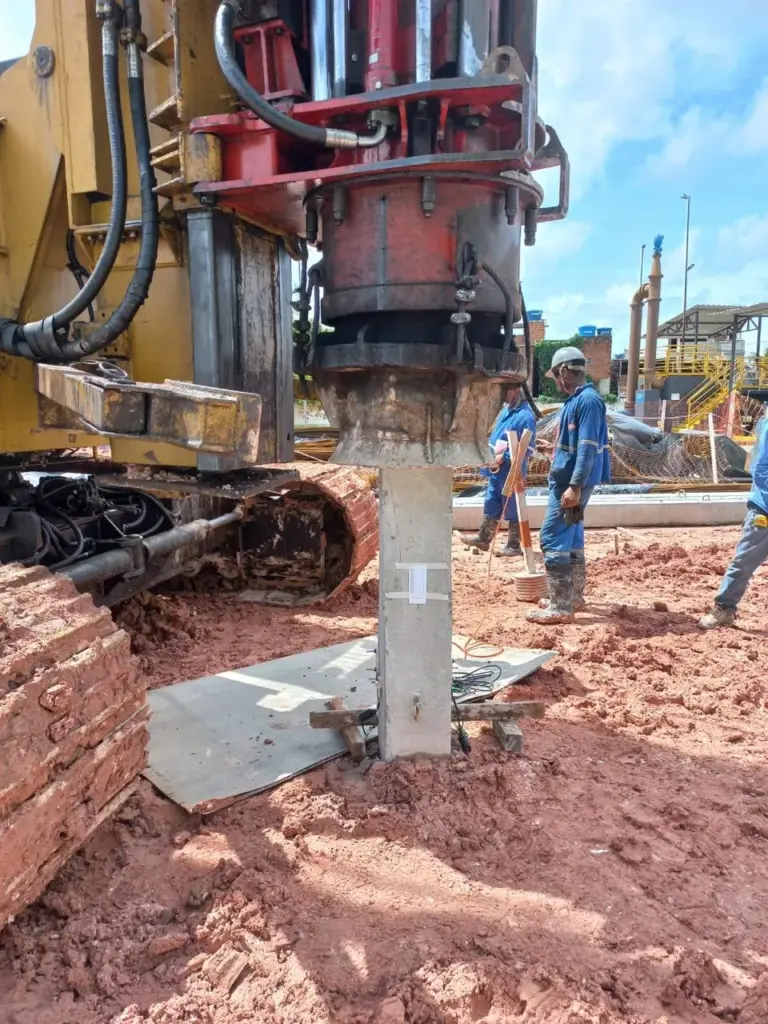

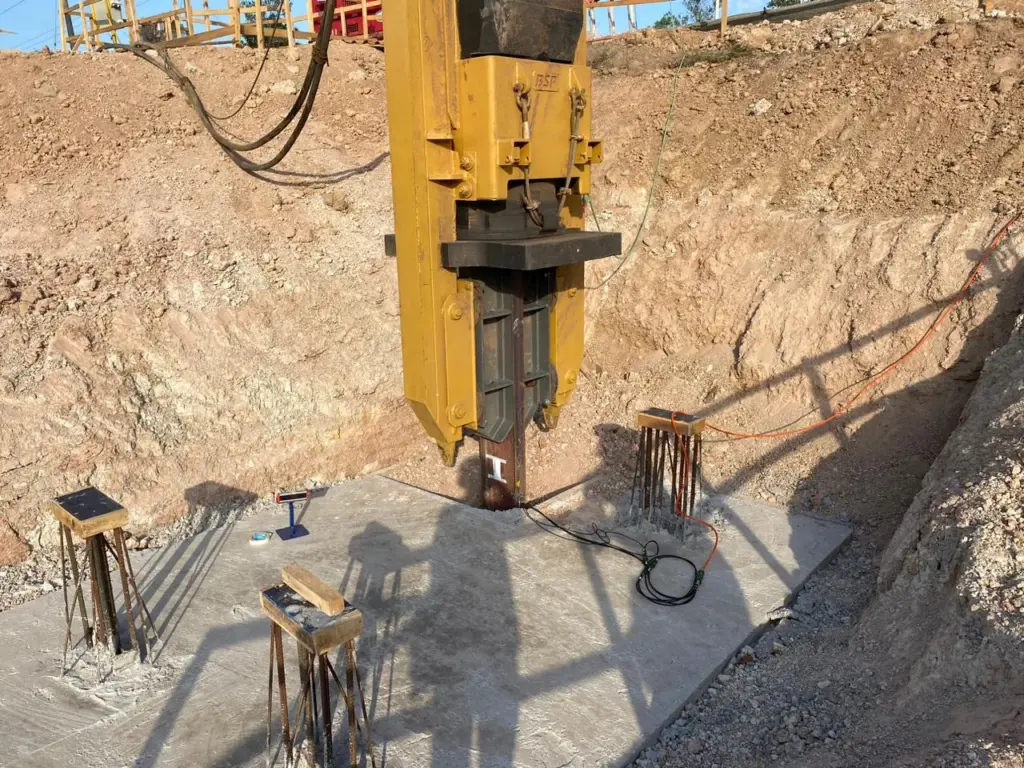

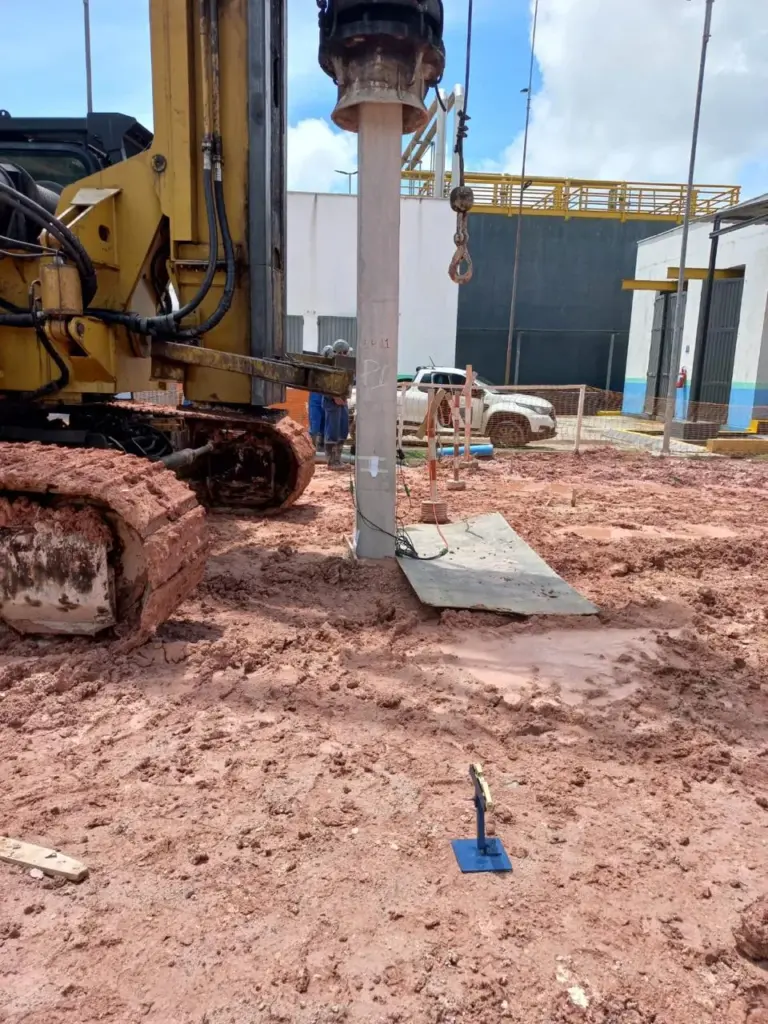

4. Execução dos Impactos: Aplicação de golpes controlados utilizando o martelo do próprio bate-estacas ou um sistema mecânico de queda livre, coletando instantaneamente os sinais elétricos gerados pela onda de choque.

Interpretação Analítica e Retroanálise Computacional

Os dados brutos coletados em campo são submetidos a um processamento matemático avançado em escritório técnico por meio do método CAPWAP (Continuous Assessment Program Wave Analysis Piles).

Essa modelagem ajusta os sinais medidos com os parâmetros elasto-plásticos das camadas de solo atravessadas pela fundação. O resultado final, que compõe o núcleo do relatório digital, isola a parcela de atrito lateral ao longo do fuste da resistência mobilizada na ponta da estaca, fornecendo a capacidade máxima de carga de ruptura e simulando a curva estática correspondente de carga versus deslocamento (recalque).

Aplicações Práticas no Mercado de Engenharia Civil

O escopo de aplicação prática dessa tecnologia estende-se por múltiplos segmentos de alta responsabilidade estrutural:

• Obras de Arte Especiais (OAE): Validação técnica das fundações profundas de pontes rodoviárias, viadutos ferroviários e estruturas portuárias;

• Complexos de Energia Renovável: Monitoramento das estacas que sustentam as bases de aerogeradores em parques eólicos, sujeitas a severos esforços dinâmicos e momentos de tombamento;

• Edificações Verticais e Industriais: Controle tecnológico sistemático do estaqueamento de prédios residenciais de múltiplos pavimentos e bases para maquinários pesados em plantas industriais.
