A prova carga dinâmica (também conhecida como PDA – Pile Driving Analyzer) é um método de ensaio utilizado para avaliar a capacidade de carga de estacas em projetos de engenharia civil.

Esse procedimento é crucial para assegurar a segurança e a eficácia das fundações em obras de grande porte, permitindo o controle de qualidade do estaqueamento diretamente em campo.

Definição e relevância do método

A prova carga dinâmica consiste na aplicação de um impacto controlado no topo de uma estaca, utilizando um martelo de cravação ou um sistema de queda livre.

Esse impacto gera ondas de tensão mecânica (compressão e tração) que se propagam ao longo do corpo da estaca. Sensores instalados no topo do elemento medem a força e a velocidade da onda, e esses dados são analisados para determinar a capacidade de carga da estaca e estimar a resistência mobilizada pelo solo.

A importância desse método reside na sua capacidade de fornecer informações precisas sobre a integridade estrutural das estacas e a eficiência da cravação.

Quando utilizar a prova carga dinâmica

O ensaio dinâmico deve ser utilizado em diversas situações estratégicas dentro da engenharia de fundações, tais como:

• Construção de grandes obras de infraestrutura (pontes, viadutos e portos);

• Verificação e validação de estacas em projetos dos setores de energia e petróleo;

• Monitoramento e controle de nega e repique de fundações em solos problemáticos;

• Determinação do comprimento cravado de estacas quando o relatório de execução for inconclusivo.

Esses cenários exigem uma avaliação rigorosa da capacidade de carga para assegurar a estabilidade de longo prazo das estruturas.

Diferenças em relação a outros métodos de teste

Em comparação com outros métodos de ensaio, como a prova de carga estática tradicional, a prova carga dinâmica se destaca pelos seguintes fatores:

• Agilidade na execução: É possível ensaiar múltiplos elementos de fundação em um único dia;

• Menor impacto no cronograma: Dispensa a montagem de complexos sistemas de reação (estacas de reação ou cargueiras), liberando a frente de trabalho rapidamente;

• Resultados imediatos: Permite uma avaliação preliminar da capacidade de carga logo após os golpes do martelo.

Essas características tornam a metodologia uma escolha preferencial e economicamente viável para o controle tecnológico em canteiros de obras de alta produtividade.

Diferenciais Técnicos da Avaliação Dinâmica

Os pontos positivos da prova carga dinâmica são significativos e impactam diretamente a segurança, o gerenciamento de riscos e a eficiência das obras.

Aumento da segurança estrutural

Um dos principais benefícios do ensaio é o aumento do controle de qualidade da fundação profunda. Com a avaliação precisa e estatisticamente abrangente da capacidade de carga (visto que é possível testar uma amostragem maior de estacas), mitigam-se os riscos de falhas ocultas nas bases que poderiam comprometer a integridade da superestrutura.

Redução de custos a longo prazo

A prova carga dinâmica também contribui para a redução de custos no ciclo construtivo. Identificar problemas de integridade (como trincas ou fissuras internas nas estacas) de forma precoce evita retrabalhos futuros, subsidia eventuais otimizações no comprimento dos elementos de fundação e assegura a durabilidade das estruturas.

Melhoria na eficiência operacional

A eficiência operacional do canteiro é aprimorada com a utilização desse método. A rapidez na obtenção de respostas técnicas permite que a equipe de engenharia ajuste os critérios de cravação ou o dimensionamento das próximas estacas sem interromper o fluxo operacional da obra.

Como Realizar a Prova Carga Dinâmica em Campo

A realização da prova carga dinâmica envolve um procedimento sistemático e normatizado (seguindo as diretrizes da ABNT) que deve ser cumprido rigorosamente para garantir a fidelidade das informações coletadas.

Instrumentação e equipamentos necessários

A infraestrutura e os instrumentos técnicos utilizados no ensaio incluem:

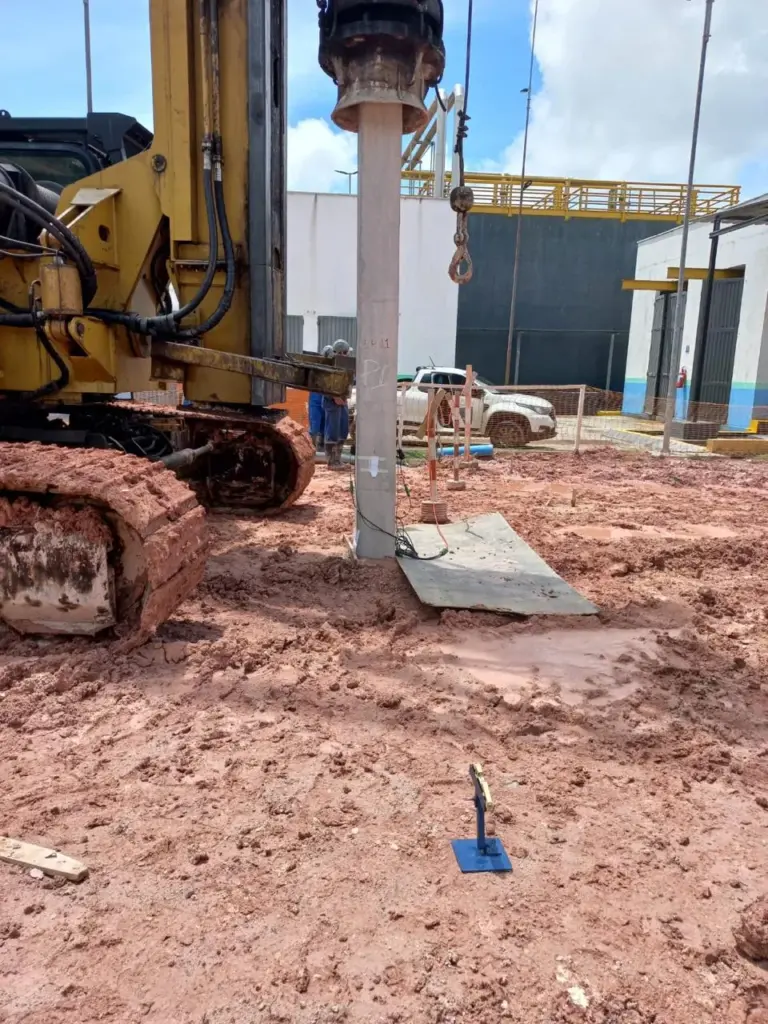

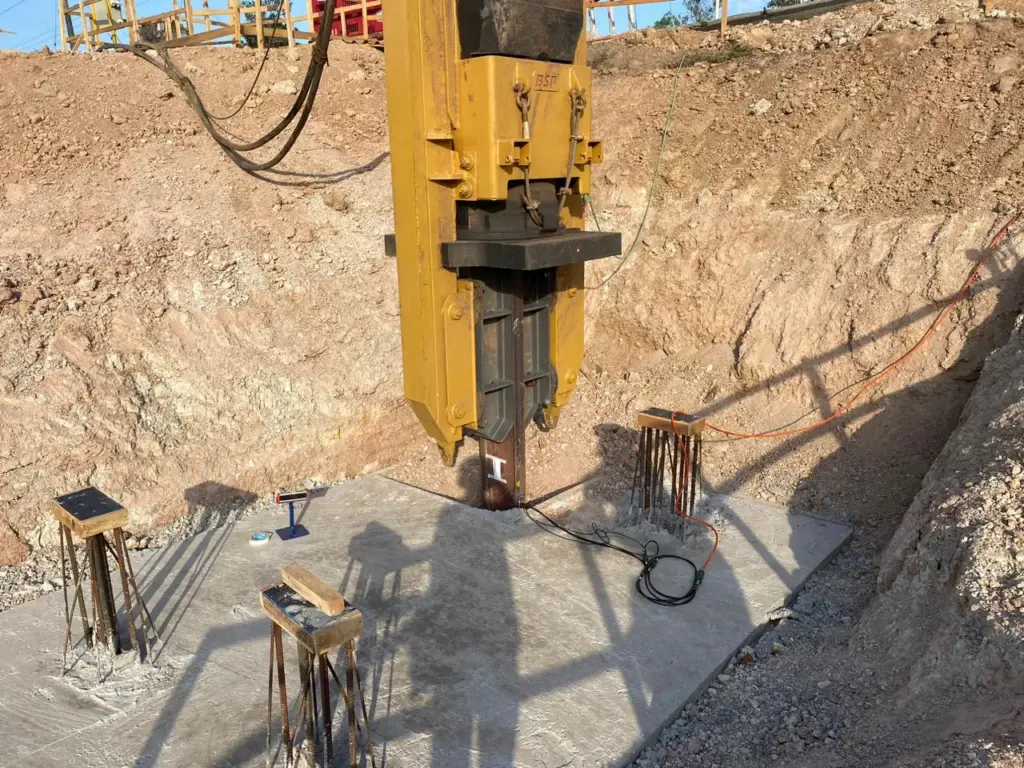

• Sistema de impacto: Martelo do próprio bate-estacas ou um dispositivo de queda livre calibrado para gerar a energia necessária;

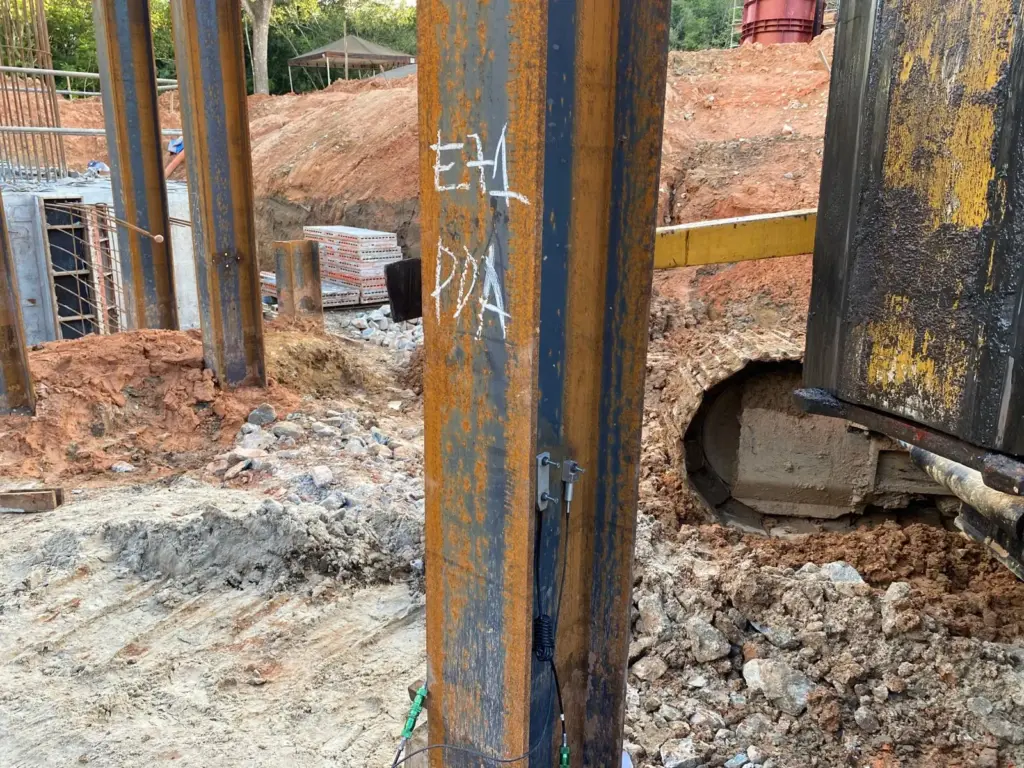

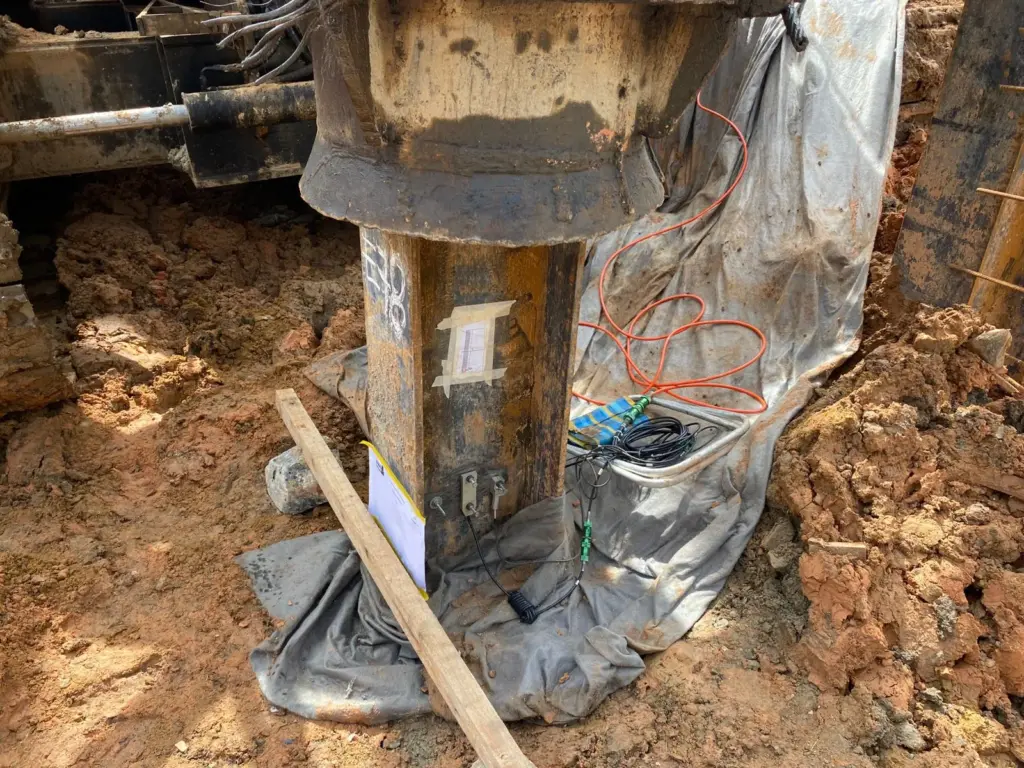

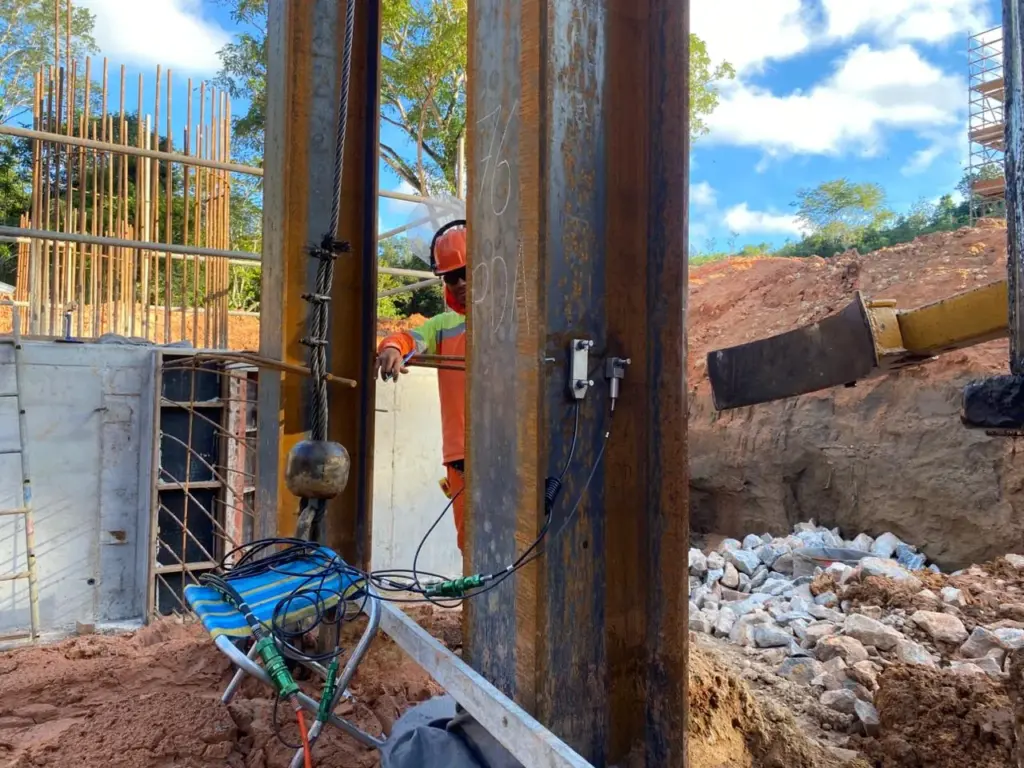

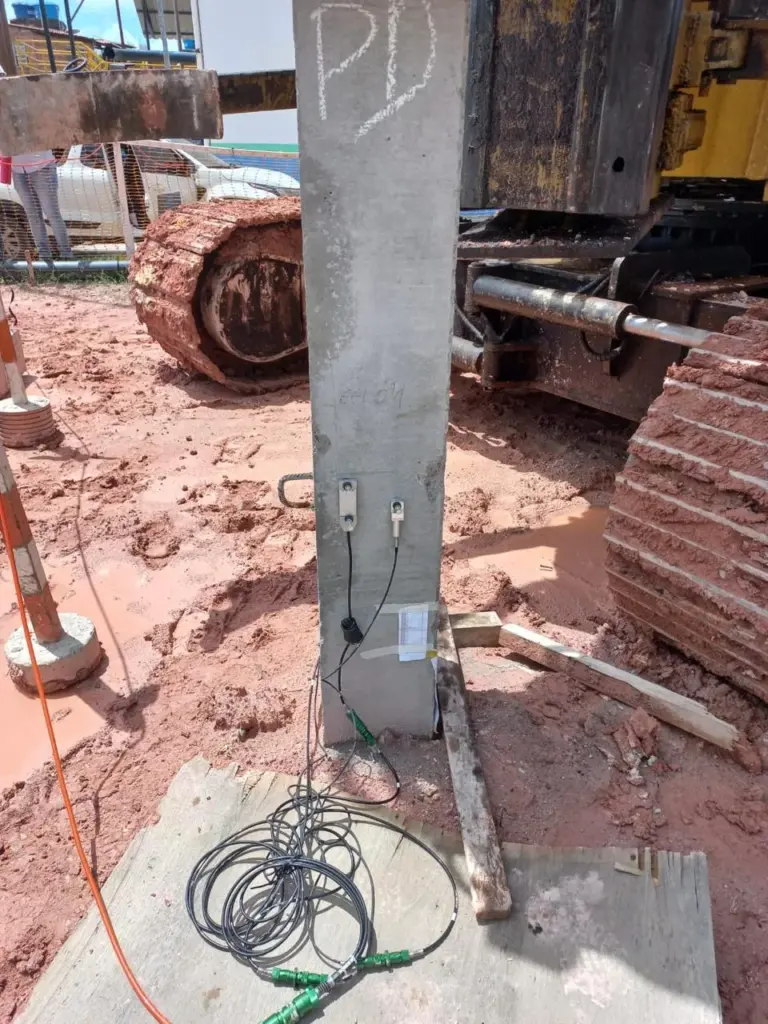

• Sensores de campo: Par de acelerômetros e par de transdutores de deformação (strain gages) fixados simetricamente nas laterais da estaca;

• Analisador de cravação (PDA): Equipamento eletrônico que recebe, processa e armazena os sinais elétricos enviados pelos sensores durante o impacto.

Esses equipamentos garantem a precisão das leituras e evitam distorções na interpretação das ondas de tensão.

Passo a passo do procedimento operativo

A rotina de campo para a execução do ensaio dinâmico divide-se nas seguintes fases:

1. Preparação da estaca: Regularização das faces laterais próximas ao topo da estaca para a furação e fixação dos sensores com buchas e parafusos metálicos;

2. Conexão e calibração: Vinculação dos cabos dos sensores ao analisador e calibração dos parâmetros geométricos e de propriedades do material da estaca (como área da seção e módulo de elasticidade);

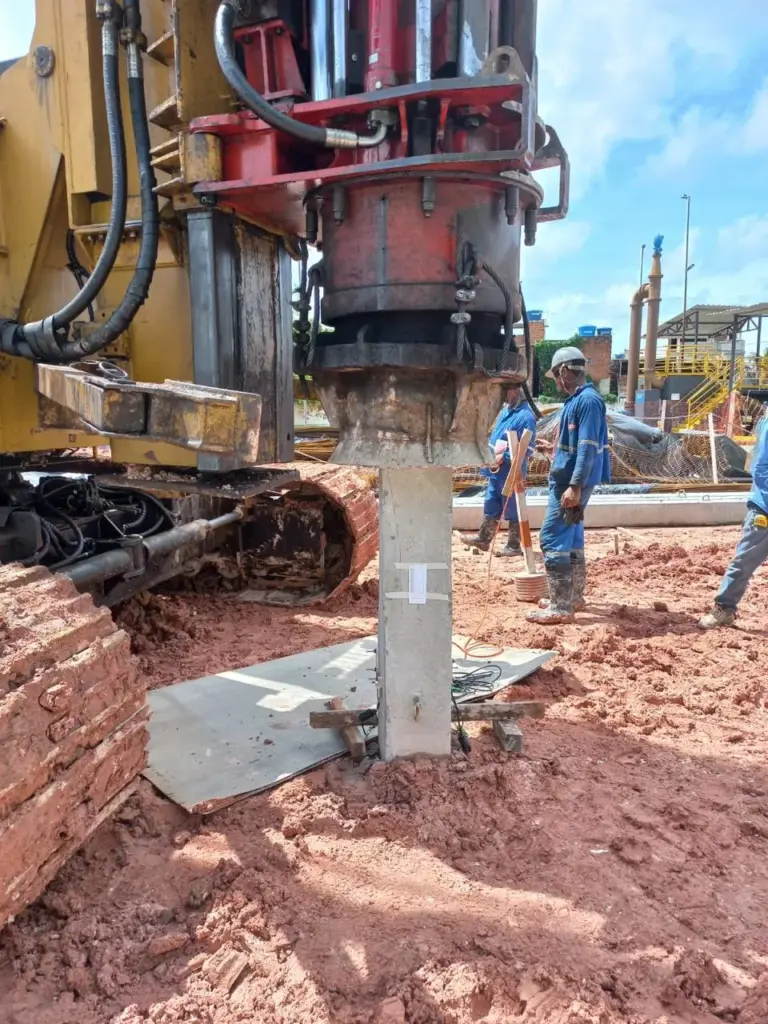

3. Aplicação do impacto: Execução dos golpes controlados com o sistema de impacto sobre o topo protegido da estaca;

4. Coleta e armazenamento: Registro digital instantâneo dos gráficos de força e velocidade obtidos a cada golpe.

Interpretação dos resultados

A interpretação final dos resultados obtidos em campo é realizada em escritório técnico por meio de softwares de retroanálise baseados na equação da onda (método CAPWAP).

Essa análise detalhada permite separar a resistência de atrito lateral da resistência de ponta da estaca, além de verificar o nível de integridade do elemento estrutural e traçar uma simulação da curva de carga versus recalque.

Escopo de Aplicação em Projetos de Engenharia

A prova carga dinâmica apresenta alta versatilidade e pode ser integrada a diferentes setores do mercado técnico construtivo.

• Construção civil urbana: Validação de fundações por estacas pré-moldadas de concreto, estacas metálicas ou estacas escavadas em edifícios de múltiplos pavimentos;

• Energia renovável: Controle tecnológico das fundações profundas que suportam as bases de aerogeradores em parques eólicos;

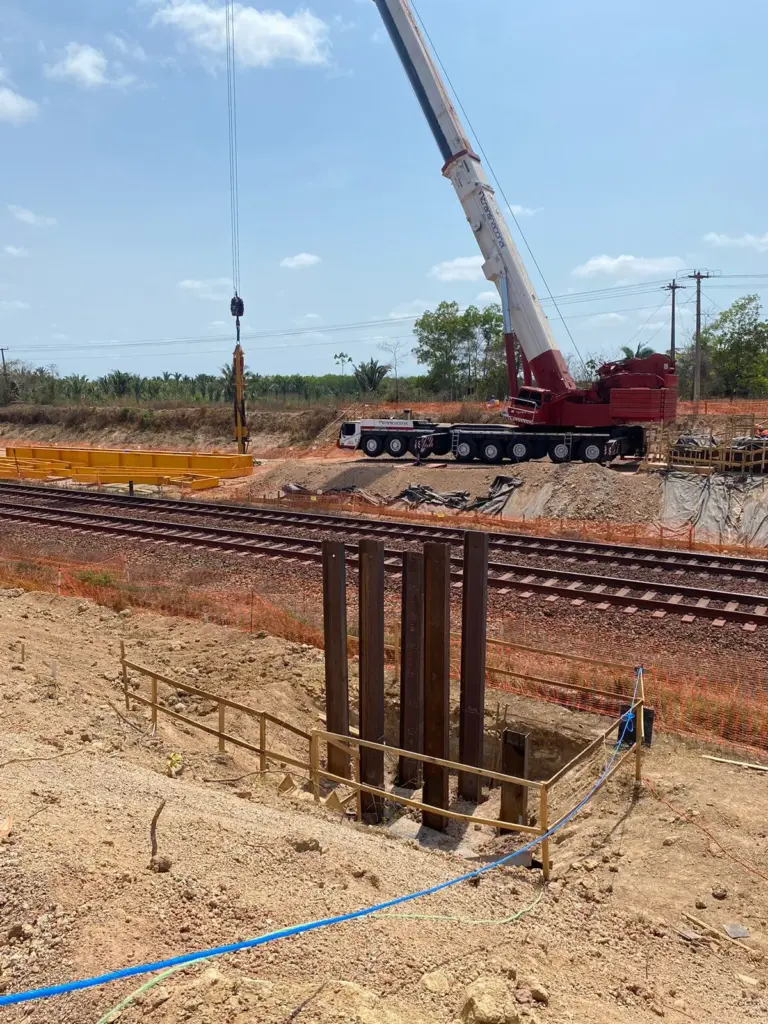

• Infraestrutura de transportes: Ensaio dinâmico em estacas de fundação para pontes rodoviárias, viadutos ferroviários e estruturas portuárias.

A comparação com outras metodologias demonstra que a agilidade, a precisão e a capacidade de amostragem populacional de estacas consolidam o ensaio dinâmico como uma ferramenta indispensável para o gerenciamento de riscos geotécnicos na engenharia moderna.
