Ensaios de integridade em estacas

Abordagens Iniciais sobre os Ensaios de Integridade em Estacas

Os ensaios de integridade em estacas amplamente difundidos na geotecnia sob a sigla PIT (Pile Integrity Test) — representam uma das ferramentas mais eficazes e essenciais para o controle de qualidade e a verificação da continuidade física de fundações profundas.

Executados como ensaios não destrutivos (END), esses testes avaliam a integridade estrutural interna de elementos subsuperficiais sem comprometer a sua capacidade de carga ou alterar a sua geometria.

No Brasil, o procedimento é padronizado e balizado pelas diretrizes da norma técnica ABNT NBR 16795 (Solo — Ensaios de integridade de baixa deformação em fundações profundas), em total alinhamento com a diretriz internacional ASTM D5882. O ensaio é aplicável tanto em estacas moldadas in loco (como estacas hélice contínua, escavadas e estiradas) quanto em estacas pré-moldadas cravadas, mapeando falhas ocultas que ocorrem abaixo do nível do solo durante as etapas de perfuração, cravação ou concretagem.

Benefícios Técnicos dos Ensaios de Integridade

A incorporação da NBR 16795 no plano de gestão da qualidade de uma obra gera benefícios diretos que blindam o empreendimento contra falhas ocultas e imprevistos geotécnicos.

Aumento da Segurança Estrutural

O benefício primordial do ensaio é o ganho em segurança estrutural global. Como as fundações profundas são executadas no subsolo, os engenheiros não conseguem inspecionar visualmente a qualidade do fuste após a concretagem. O teste PIT atua como um diagnóstico indireto de alta precisão, permitindo a detecção de anomalias internas antes que os blocos de coroamento sejam executados e a superestrutura comece a receber as cargas dos pavimentos. Isso mitiga o risco de colapsos ou recalques catastróficos.

Redução de Custos com Manutenção e Sinistros

Realizar o rastreamento preventivo das estacas resulta em uma redução drástica nos custos operacionais a longo prazo. Identificar descontinuidades em estágios iniciais, com a obra ainda em fase de fundação, permite intervenções e reforços locais simples e de baixo custo. Esse cenário evita problemas tardios que se manifestam anos após a entrega da edificação (como trincas e recalques diferenciais), cujos reparos de engenharia corretiva exigem intervenções milionárias.

Validação da Qualidade dos Materiais e Execução

O ensaio funciona também como uma ferramenta de validação da qualidade dos materiais (homogeneidade do concreto) e do rigor executivo adotado em campo. Ao monitorar a velocidade de propagação da onda sônica ao longo do fuste, é possível atestar se o concreto preencheu perfeitamente o espaço escavado, garantindo que o elemento atende às premissas de rigidez estabelecidas no modelo de cálculo estrutural.

Vantagens dos Ensaios de Integridade

O ensaio PIT destaca-se no setor da construção civil devido a diferenciais metodológicos que aliam alta tecnologia a uma excelente viabilidade operacional.

Detecção Precoce de Problemas Ocultos

A grande vantagem do método é a capacidade de mapear e identificar com precisão a profundidade exata de anomalias severas que comprometem o desempenho estrutural da fundação, tais como:

• Estrangulamentos (Neckiquantização): Reduções da seção geométrica da estaca causadas pelo estrangulamento do furo por pressões do solo antes ou durante a concretagem;

• Inclusões de Solo ou Lama: Zonas onde o concreto foi contaminado por detritos geológicos, comprometendo a resistência local;

• Trincas e Fissuras Horizontais: Fraturas geradas por tensões excessivas de tração durante a cravação de estacas pré-moldadas;

• Vazios ou “Ninhos de Abelha”: Falhas de adensamento que geram vazios internos na matriz de concreto.

Melhoria na Tomada de Decisões

Os relatórios analíticos fornecem gráficos limpos e precisos sobre o comportamento de reflexão da onda mecânica. Com esses dados em mãos, os engenheiros geotécnicos e fiscais da obra dispõem de subsídios técnicos incontestáveis para tomar decisões rápidas e informadas, definindo se a estaca testada está aprovada, se necessita de complementação com outra estaca adjacente ou se requer um ensaio complementar de prova de carga.

Conformidade com Normas Técnicas e Compliance

Manter o canteiro em total conformidade com as normas técnicas vigentes (como a NBR 16795 e a NBR 6122) é vital para garantir o respaldo jurídico das construtoras. A apresentação de laudos técnicos assinados por especialistas blinda a engenharia contra contestações judiciais, atende às exigências de auditorias de qualidade corporativa e simplifica a aprovação de apólices de seguros de grandes riscos.

Métodos, Instrumentação e Execução em Campo

A eficiência e a exatidão do diagnóstico via PIT dependem do uso de sensores sensíveis e do cumprimento de um rito de campo metodológico.

Métodos Comuns de Ensaios

• Método Sônico de Baixa Deformação (Pulse Echo): É o método PIT tradicional e mais utilizado devido à sua agilidade, onde o impacto de um pequeno martelo de mão gera uma onda mecânica de alta frequência e baixa energia que percorre o fuste da estaca;

• Método de Impacto (Resposta em Frequência): Avalia a resposta do sistema por meio da relação entre a força aplicada e a velocidade resultante no domínio da frequência;

• Cross-Hole (Ultrassom): Utilizado em estacas de grande diâmetro, exige a instalação prévia de tubos de aço galvanizado ou PVC no interior da armadura para a descida de sondas emissoras e receptoras de ultrassom.

Equipamentos Necessários

Para garantir o monitoramento e o processamento digitalizado dos sinais, o arranjo de campo utiliza:

• Acelerômetros de Alta Sensibilidade: Sensores piezoelétricos fixados ao topo limpo da estaca por meio de uma cera de acoplamento específica;

• Equipamentos de Digitalização de Sinais: Módulos coletores portáteis de última geração que recebem os pulsos elétricos gerados pelos sensores;

• Software de Análise de Dados: Programas dedicados a aplicar filtros matemáticos, amplificações de sinal (ganho exponencial) e correções gráficas para a geração do laudo.

Passo a Passo do Procedimento e Interpretação

[Preparo do Topo da Estaca] ➔ [Fixação do Acelerômetro] ➔ [Golpes com Martelo de Mão] ➔ [Captação do Sinal (Refletograma)]

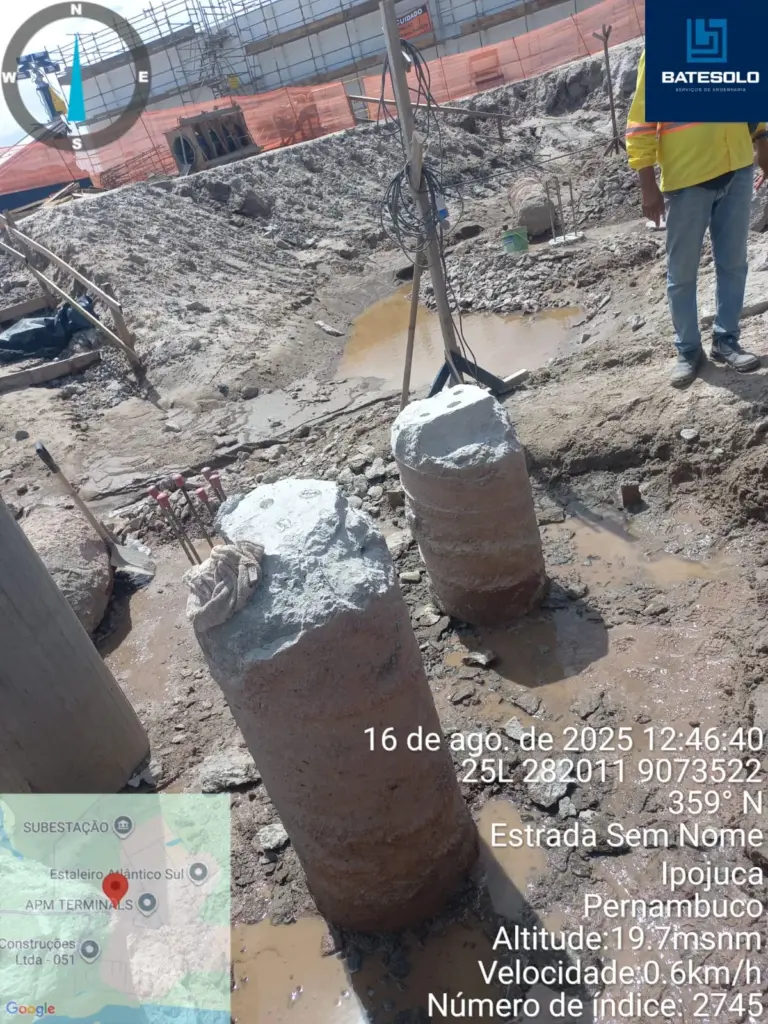

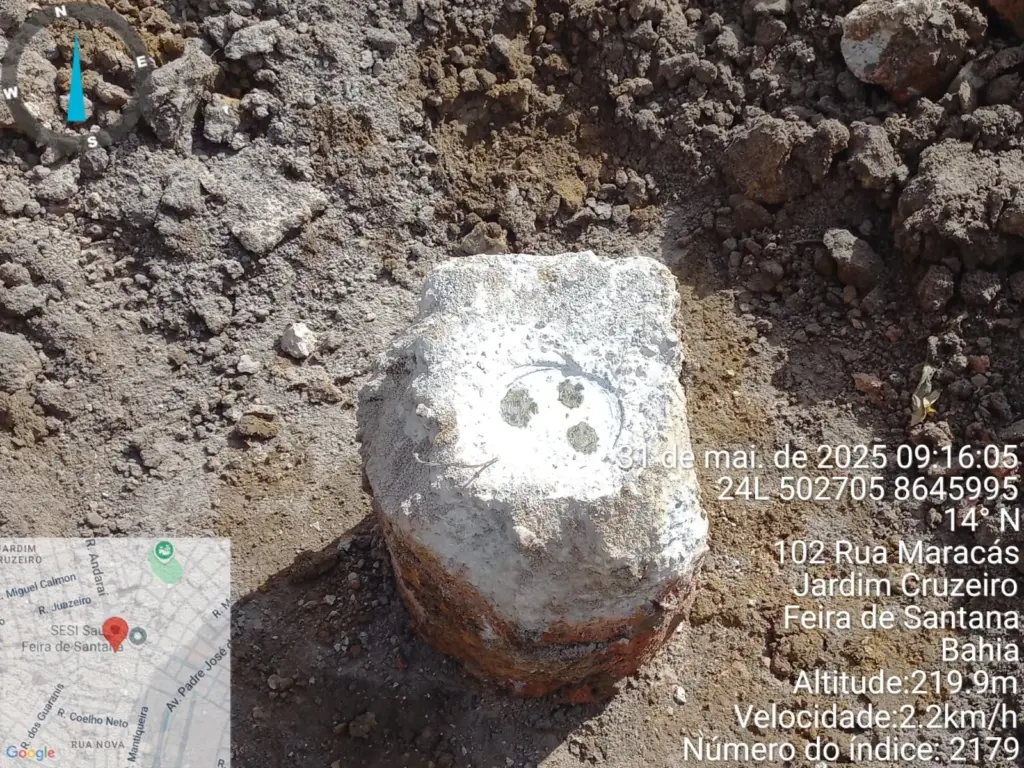

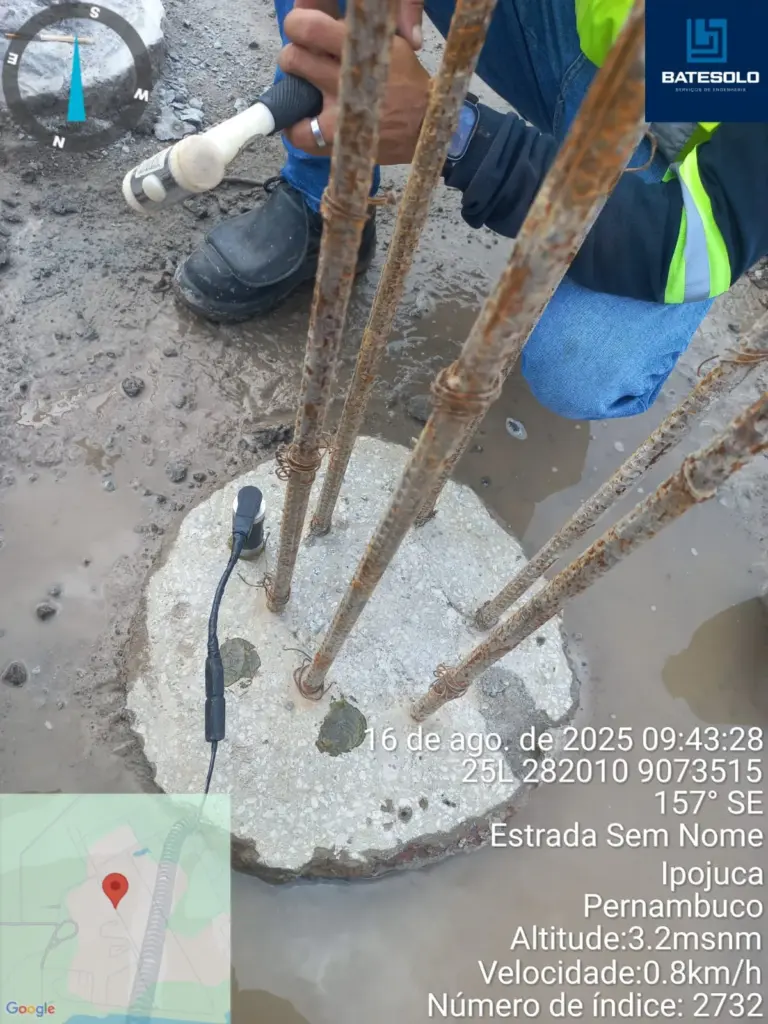

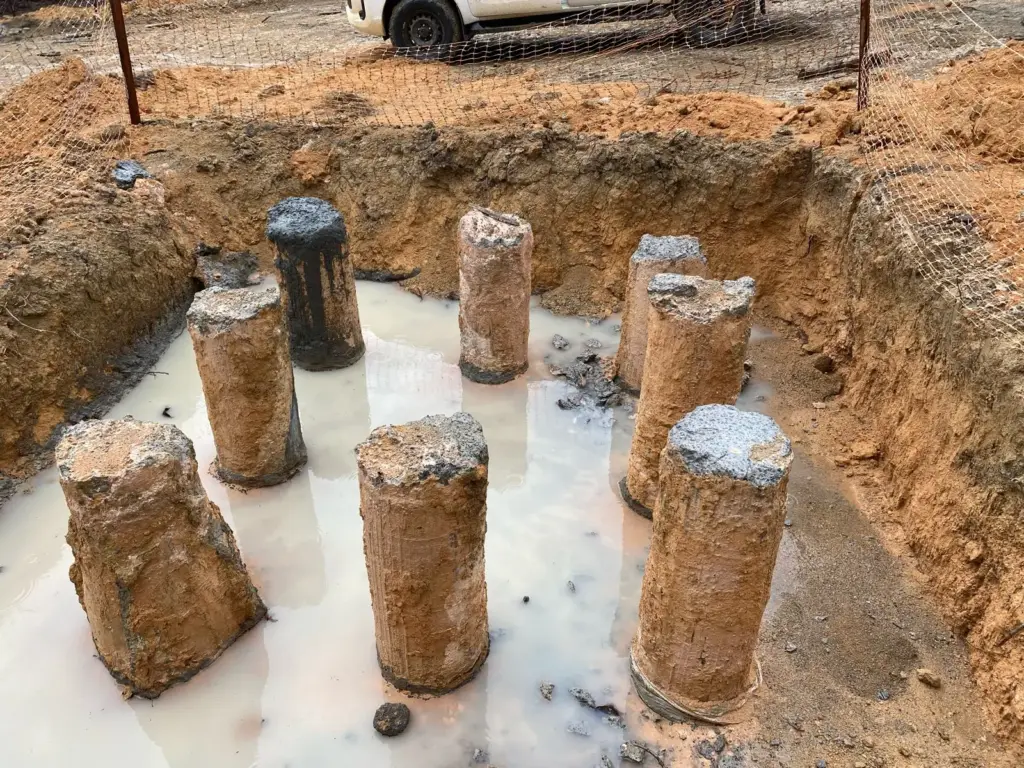

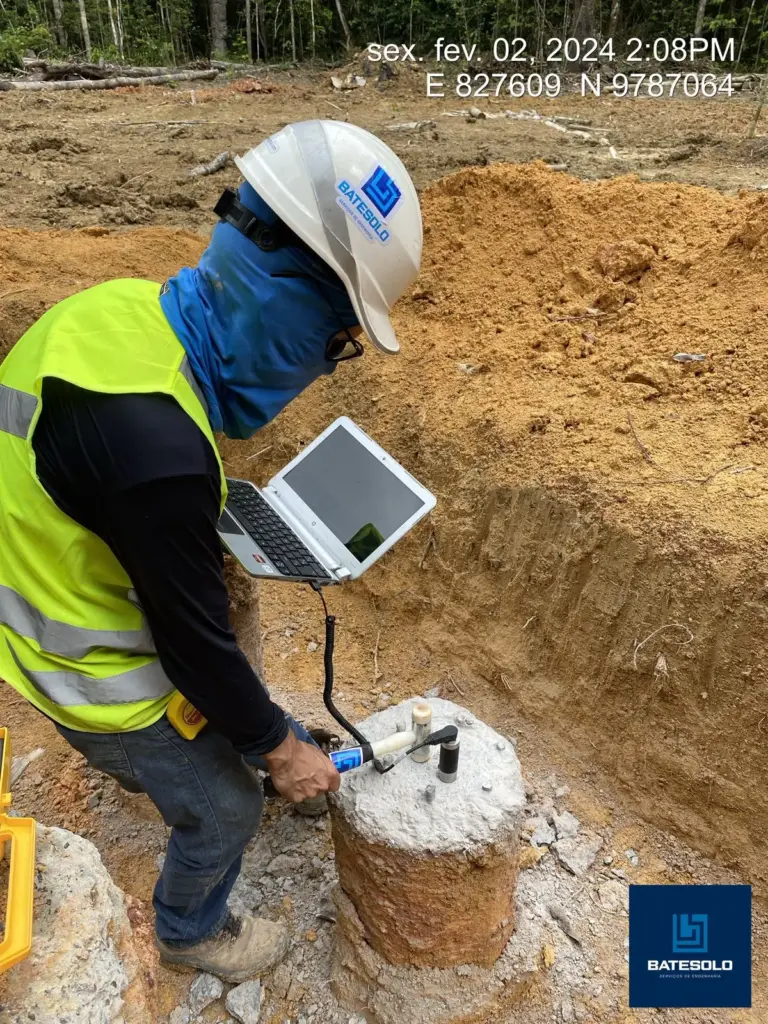

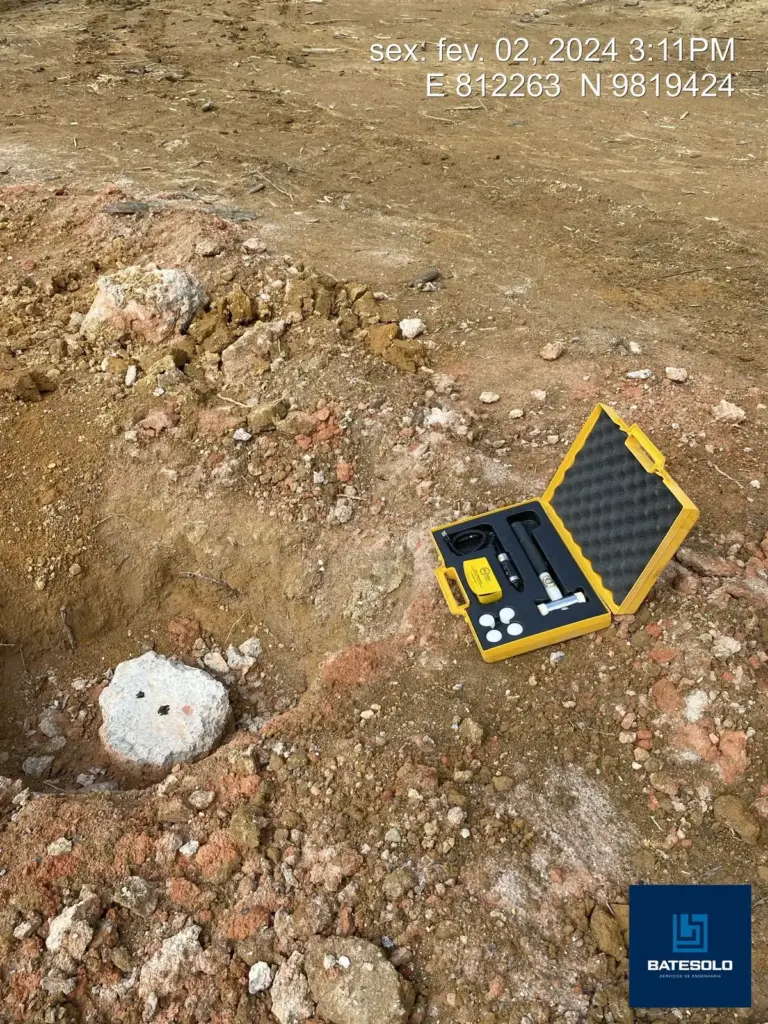

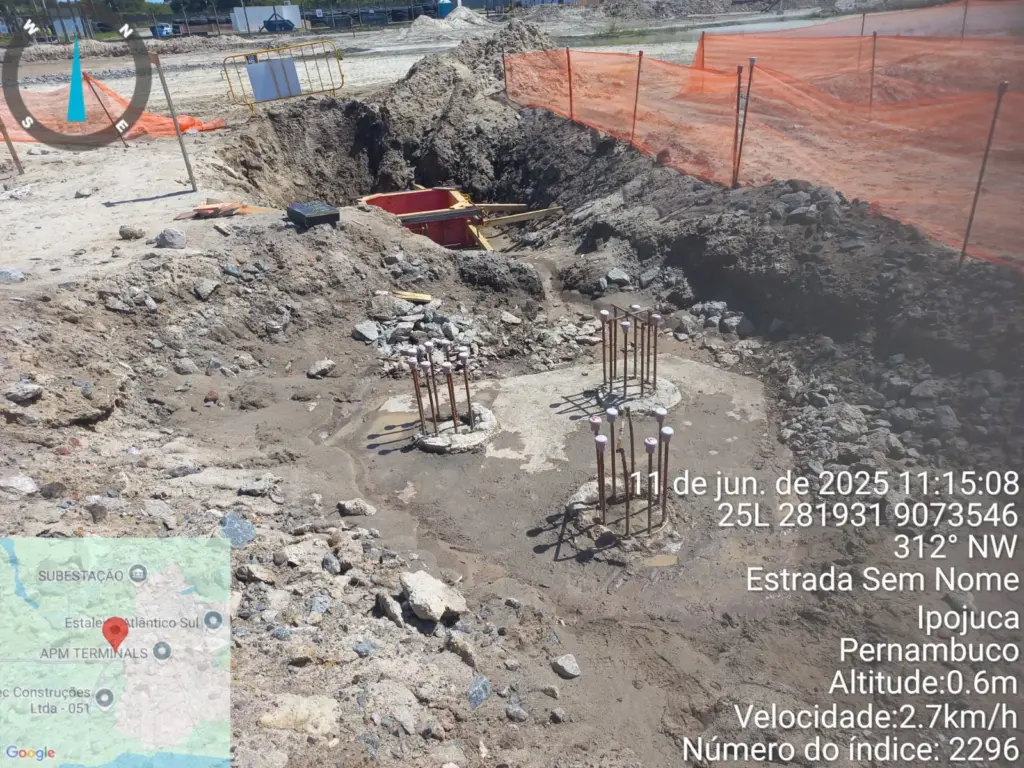

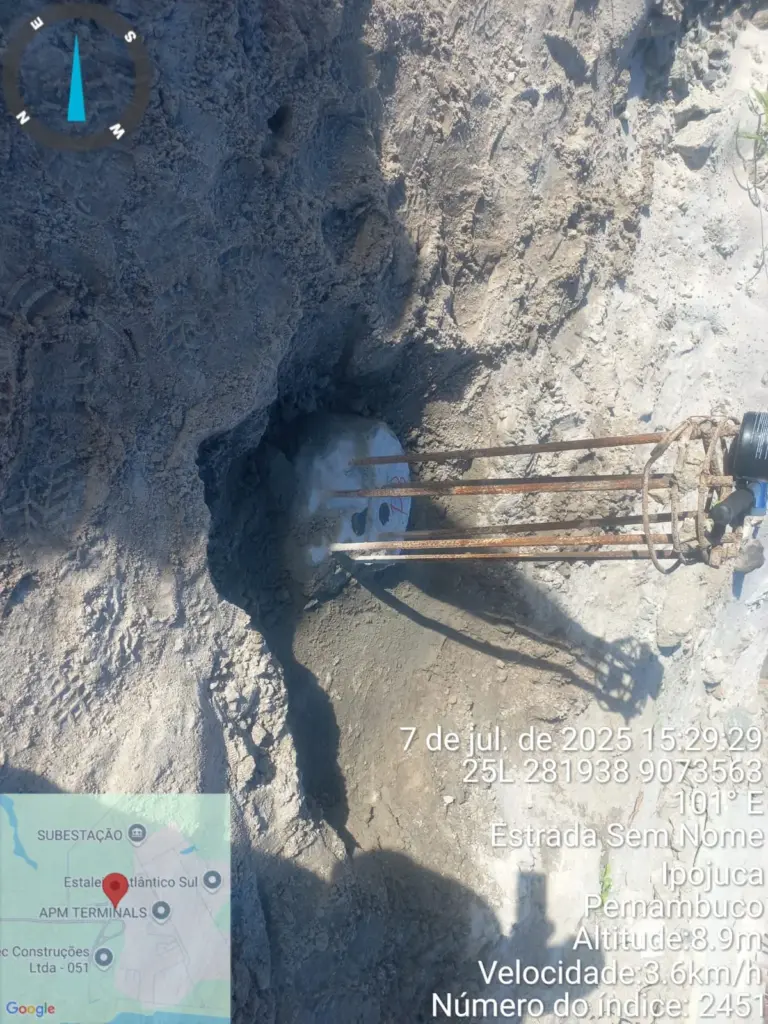

O topo da estaca deve ser previamente preparado, removendo-se o concreto de baixa qualidade (nata) até expor uma superfície sã, plana e horizontal. O acelerômetro é fixado firmemente e aplicam-se golpes axiais com o martelo manual. O sensor capta a onda de impacto inicial e as reflexões subsequentes.

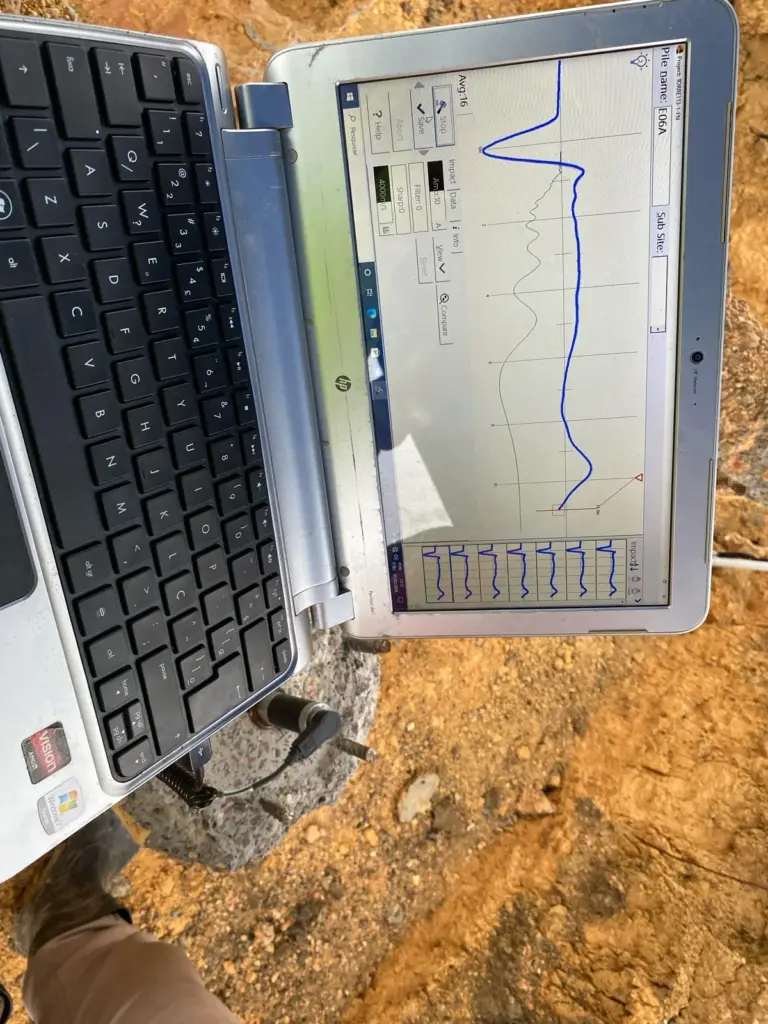

Os dados são compilados no formato de refletogramas (gráficos de velocidade da onda versus profundidade).

A interpretação deve ser realizada por engenheiros especializados, que avaliam a velocidade do som no concreto (geralmente entre 3500 m/s e 4200 m/s) e identificam reflexões intermediárias anômalas. Se houver um pico de reflexão antes do comprimento nominal da estaca, diagnostica-se com precisão a profundidade e a magnitude da descontinuidade física.

Aplicações Práticas no Setor da Construção

A versatilidade e o caráter não destrutivo do ensaio de integridade conferem a ele ampla aplicabilidade em diferentes fases de engenharia:

• Projetos de Construção Civil e Infraestrutura: Rastreamento sistemático de lotes de estacas em obras prediais, industriais e de saneamento, atuando como o principal selo de controle de qualidade executiva do canteiro;

• Avaliação de Estruturas Existentes: Investigação analítica fundamental para projetos de retrofit, reformas ou ampliação de carga em edificações antigas, permitindo mapear o comprimento embutido e a qualidade das estacas existentes sob pilares antigos;

• Monitoramento de Obras em Andamento: Controle contínuo aplicado em estacas moldadas adjacentes a escavações severas ou frentes de cravação pesada, monitorando se as vibrações do entorno provocaram fissuras ou danos mecânicos nas fundações recém-executadas.

Atuação da BATESOLO SERVIÇOS DE ENGENHARIA LTDA

A exata validação da integridade física de elementos subterrâneos de fundação afasta riscos geotécnicos ocultos e confere estabilidade de longo prazo para as edificações. A BATESOLO SERVIÇOS DE ENGENHARIA LTDA, amparada por seus 15 anos de sólida experiência e liderança no mercado de engenharia geotécnica, executa ensaios de integridade PIT em total consonância com as diretrizes da NBR 16795.

Contando com coletores de dados de última geração, instrumentação eletrônica aferida e um corpo técnico especializado para realizar análises analíticas refinadas, a BATESOLO fornece laudos conclusivos com agilidade, precisão e total confiabilidade.

Entre em contato com o departamento de engenharia da BATESOLO SERVIÇOS DE ENGENHARIA LTDA para planejar o controle tecnológico de suas fundações e assegurar a segurança estrutural de seu empreendimento.
